光电设备外壳 CMF 与结构设计协同：在精密、散热与质感间拿捏

光通信设备、激光器、传感器机箱这类产品，处在「精密仪器」与「商业门面」的交叉点：内部发热器件要散热、光学窗口要低反射、外壳要显档次又不抢戏。外观件 CMF 与结构设计协同，本质是在精密、散热与质感之间拿捏分寸。本文拆解其中的协同逻辑，给设计落地提几点建议。

一、光电外壳的硬约束

第一是热。激光器与驱动模块发热集中，外壳要承担部分散热：导热材料、散热齿、风道缺一不可，且不能因外观处理阻断导热路径。第二是光。光学窗口周边要避免强反光与杂散光，表面处理要低反射、哑光，否则干扰信号或读数。

第三是精密与洁净。内部光学对准极敏感，外壳要刚、要稳、要少释放颗粒。材料与涂层要低析出、防静电，分件缝要少且规整。这些不是装饰选项，而是性能底线，CMF 必须在框内。

光电设备最怕「亮面反光抢戏」。亲和力与档次来自哑光与微纹理：细珠光、喷砂、低光泽涂层让表面不反光、不显指纹，整机更耐看也更专业。用拉丝替代镜面，减少刺眼与显脏。

对必须透光的窗口区，用深色低反射玻璃或滤光片，并和外壳做平齐处理避免台阶积尘。分件线规划在易清洁且便于装配处，用同色弱化存在感。好的光电外壳，你看不到藏污的沟槽，也看不到晃眼的反光。

光电配色宜深灰、雾黑、冷银，呼应「精密、冷静、可靠」，也显洁净。品牌识别色用在状态灯、铭牌或局部点缀，传递识别而不破坏整体专业感。切忌高饱和大色块，那既显旧又易干扰光学环境。

触感上，哑光微纹理比高光更亲肤耐污。操作面用细密纹理降低反光，把手与旋钮做导向特征，让手不用看就知道哪里该调。CMF 因此从装饰变成精密与交互的双重语言。

第一，热路径前置：在数模阶段规划散热齿与风道，CMF 不阻断导热。第二，做材质小样双评（低反射 + 主观），确认不反光不掉色。第三，结构早对齐，圆角与分件缝兼顾清洁与装配。第四，品牌色与标识前置，避免后期开孔破坏整体。把这几件事同审，避免手板阶段推倒重来。

单款光电设备的 CMF 是项目，系列化是语言。把低反射哑光、深冷配色、平齐窗口、导热结构这些成功要素沉淀为光电产品 CMF 规范，后续新品直接调用，既保专业调性又省评审。用户在不同设备上看到同一套语言，品牌显专业。

规范要可制造。每种表面处理写明工艺窗口与检验项（低反射率、耐擦拭、防静电），供应商按规范交付。把 CMF 从设计师审美变成供应链标准，批次差异可控，量产才稳。

CMF 还要随器件迭代。新光源、新窗口材料出现，规范定期更新，淘汰易反光或显旧的处理。把光电 CMF 当长期语言经营，设备既保性能又显档次，从一款专业到一代可信。

更深一层，CMF 规范还是新人培训教材。工程师照规范做即达标，不必每个项目重新摸索反光与散热的权衡。把经验固化成语言与标准，团队能力不随人波动，交付质量才稳。

别忽略成本梯度。深冷配色与低反射处理有多种价位，按产品定位选，旗舰用贵材、走量用经济处理，整体不超预算。

供应商协同要早。表面处理的成败常在来料与工艺稳定，设计和供应商在前期共定窗口，量产才不翻车。

小结：光电外壳 CMF 先精密再质感，规范与供应商协同是把性能与档次同时做实的底座。

落到执行，光电外壳 CMF 评审清单应含低反射率、导热路径、洁净分件三项硬指标。清单化后设计与供应链照单做，质感性能不将就。

高光显贵但反光抢戏、易显划痕；哑光低反射、耐污、专业。光电与精密场景优先哑光，把「不干扰」放在「显档次」之前。

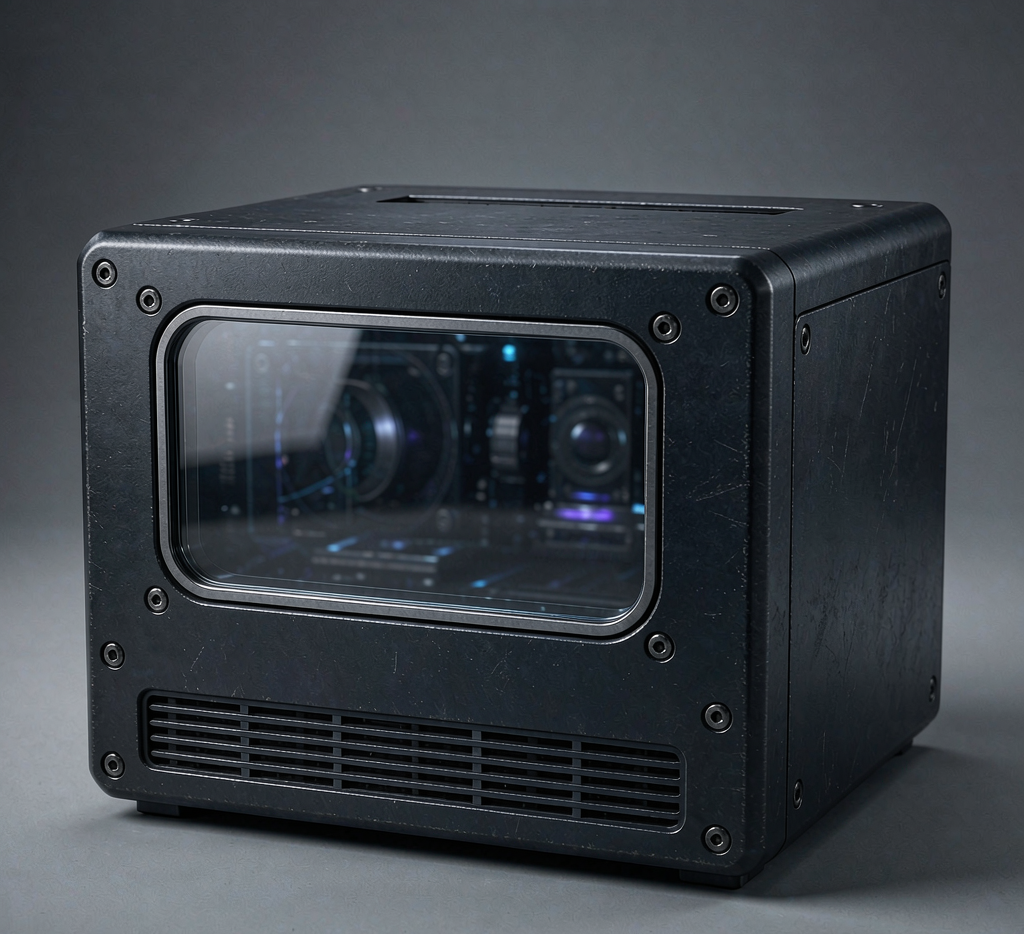

某光模块机箱原镜面外壳在窗口区产生杂散光，读数受扰。改为雾黑哑光主体配导热齿与平齐滤光窗，做材质小样确认低反射与耐擦拭，杂散干扰消失且客户反馈「看着专业冷静」。苏州特可特沃在做光电与精密设备外观时，习惯把散热、低反射与品牌质感在前期同审，让外壳既保性能又显档次。

光电外壳 CMF 的主线是「先精密、再质感」：热路径前置不阻断散热、低反射哑光避免杂光、深冷配色显可靠、平齐窗口少积尘。落地四件事——热路径规划、材质小样双评、结构早对齐、品牌色前置。CMF 在光电领域既是性能承诺也是专业表达，把低反射放在显档次之前，产品才既准又好看。
