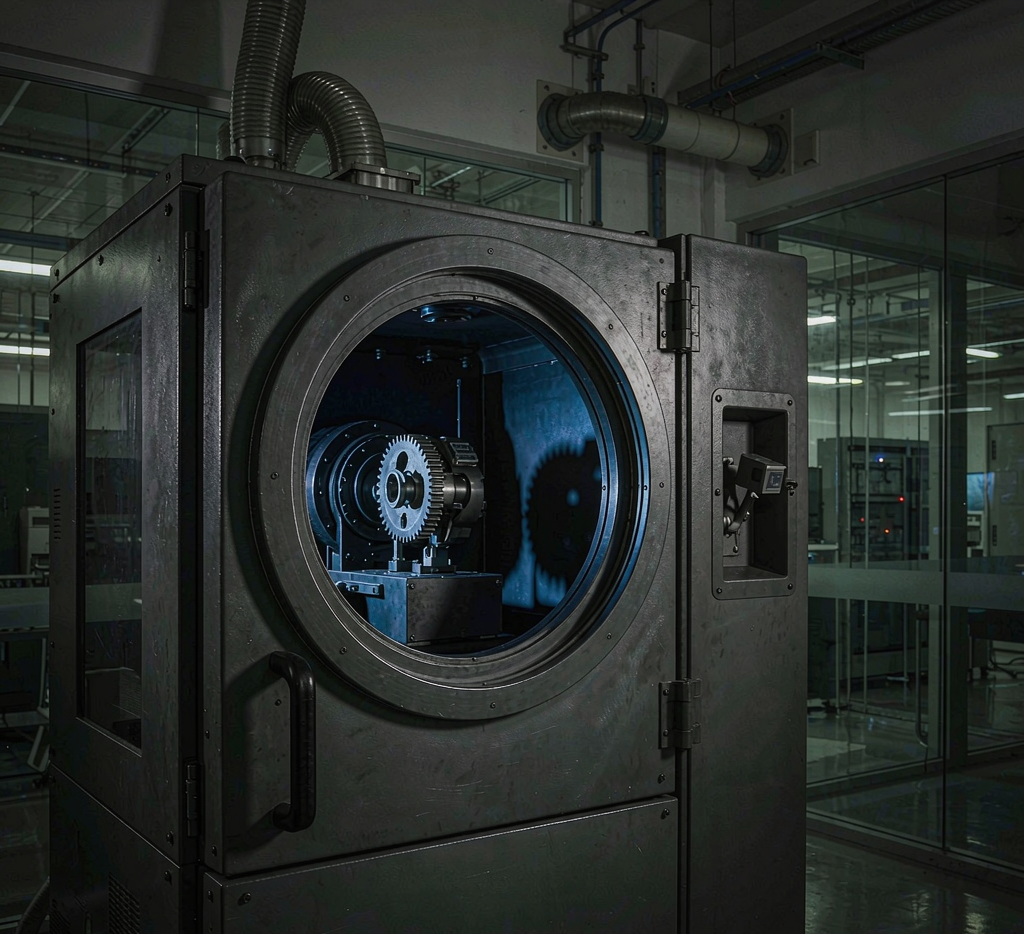

工业 CT 齿轮计量

齿轮是传动的心脏，精度直接决定噪音、寿命与效率。可传统量具只能量外齿面，齿根、内孔、内部缩松这些「看不见的地方」够不着。工业 CT 用 X 射线把齿轮透射成像，齿形偏差与内部缺陷一次性量化，是精密齿轮验收的刚需手段。本文讲清它的适用场景与边界。

一、为什么齿轮需要 CT

齿轮的失效常常始于内部。铸造缩松、烧结孔隙、热处理微裂，外观看不出，却在负载下悄悄扩展。传统三坐标只能量外表面，对内部缺陷束手无策。CT 把整个齿轮「透视」成体数据，内部孔隙的位置、大小、分布一目了然。

另一头是齿形。渐开线齿形偏差以微米计，CT 体数据可重建出完整齿面，和理论数模叠加重构出偏差云图，哪齿偏胖偏瘦、周节是否均匀，全看得见。

第一步是参数设置：根据材料与尺寸选管电压电流，保证穿透又不饱和。第二步扫描采集，转台旋转多角度投影，重建出体数据。第三步是分割与齿形提取，从体数据里抠出齿轮模型。第四步是计量，把重建模型与 CAD 比对，输出齿形偏差、周节、内部孔隙率等指标。

关键是「标定先行」。CT 的几何放大与散射会引入系统误差，要用标准件标定，否则微米级计量没有意义。把标定当前提，不是可选项。

工业 CT：无损看内部、全齿面计量；适合精密与高价值件，成本较高、速度慢。

三坐标 CMM：外表面精度高、速度快、便宜；但内部缺陷无解。按检测目标分层用。

某精密减速器齿轮装机后异响。我们用 CT 透视，发现齿根一处微缩松，并重建齿形比对出相邻两齿周节略偏大；据此调整铸造工艺与加工余量，复检孔隙消失、周节均匀，异响消除。若只靠三坐标，内部缩松会被完全漏掉。

齿轮 CT 计量的价值在「透视」与「全齿面」。内部缺陷靠它现形，齿形偏差靠它量化。前提是标定到位、工艺匹配。它是精密齿轮验收的刚需，不是锦上添花。

落地建议：不是所有齿轮都要 CT。量大价低、失效风险小的，三坐标抽检足矣；高价值、高转速、失效代价大的，CT 是全检的底线。苏州特可特沃在做齿轮类检测时，强调「标定量级—CT 透视—齿形比对」三步，让内部质量从「靠运气」变成「可数据」。

最后说一句：CT 数据如果只用于一次验收就扔，是浪费。把它和数模一起归档，做批次质量趋势分析，团队的来料与制程管控会越做越准，这才是工业 CT 最被低估的长期价值。
