精密齿轮箱逆向测绘与重建：把老设备的关键传动「复活」成可制造数模

工厂里一台关键设备停了，毛病出在某个齿轮箱——可它早已停产，原厂不供货、图纸也散了。要么整机报废，要么高价等遥遥无期的非标件。三维扫描加逆向建模给了第三条路：把实物齿轮箱变成精确数模，再据此加工或改型。本文讲透这套「复活」老传动的方法，给维修与备件团队提几点可落地的建议。

一、为什么要对齿轮箱做逆向

齿轮箱是传动核心，内部齿轮、轴、轴承、箱体孔位都靠精密配合。停产件最大的麻烦不是贵，而是「找不到对标」：改一个尺寸可能整箱失效，重画又缺原始设计意图。逆向的价值是把实物几何「还原」成数模，保留现有配合关系，让维修件与原机无缝替换。

另一重价值是迭代。老箱体积大笨重、噪声高，重建数模后可以顺手做轻量化或改材质，把「修旧」变成「升级」。对有多台同型设备的企业，一个数模能喂饱长期备件需求，把被动抢修变主动库存。

二、从实物到数模的四步

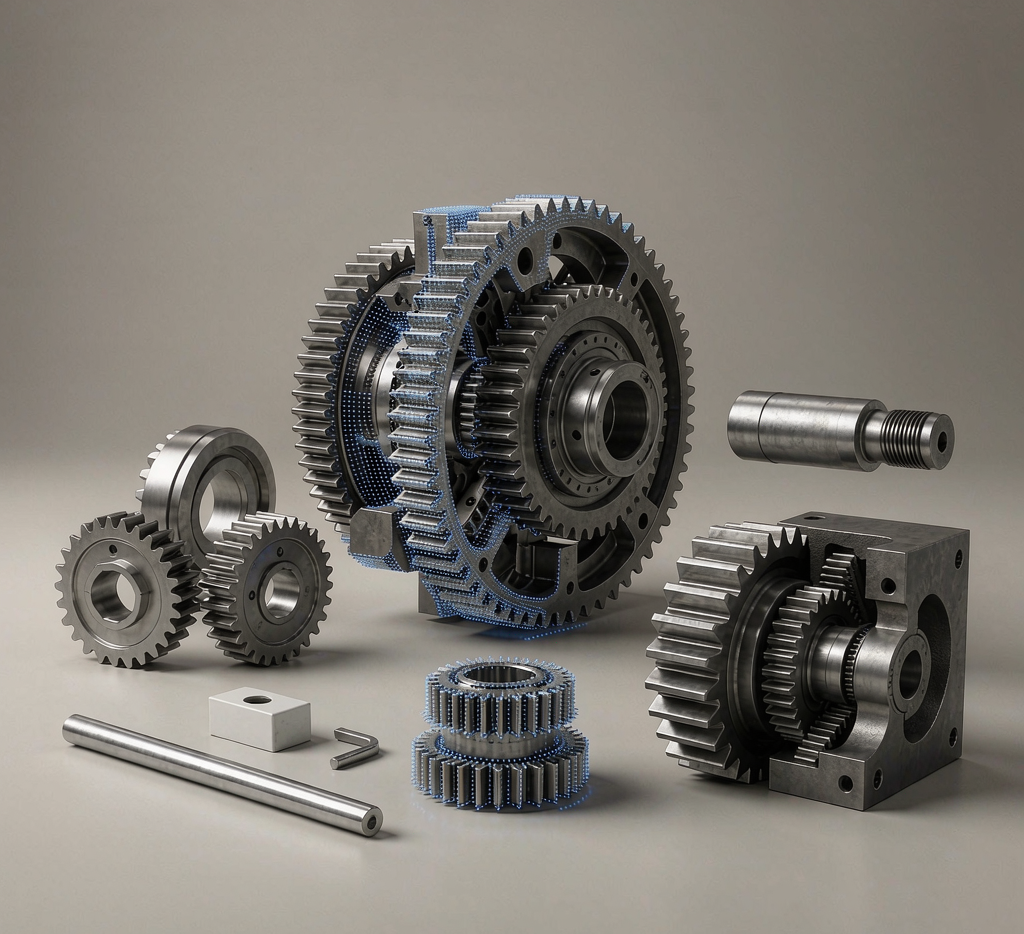

第一步是拆解与扫描。能拆的先拆，对箱体、齿轮、轴分别扫描；拆不动的整体扫描再分割。用蓝光或激光扫描采得点云，注意齿轮齿形与啮合面要扫全，避免缺齿导致齿数或模数判错。

第二步是数据处理。去噪、拼接、对齐多视角点云，得到完整三维。第三步是逆向建模：箱体按扫描拟合曲面与孔位，齿轮按齿形反推模数、齿数、压力角、螺旋角，轴按轴肩与键槽重建。第四步是校核，把数模与实物比对，确认关键尺寸误差在允许范围，再出可加工图纸。

三、齿轮参数的还原是难点

齿轮不能只抄外形。模数、压力角、螺旋角、齿宽这些参数决定它能不能和旧齿轮啮合。常用做法是量齿顶圆、齿根圆、跨齿距，结合标准系列反推参数；遇到非标或修形齿，要用齿形扫描拟合。轴系则看轴承位、键槽、配合公差，保留原有过盈与间隙。

箱体重点是孔位坐标与形位公差。扫描能还原孔中心距，但同轴度、平行度要靠拟合与测量复核。把复原的尺寸标注清楚，加工件才装得进去、转得顺畅。

四、重建后的制造与验证

数模定稿后，箱体可 CNC 或铸造，齿轮按参数滚齿插齿，轴按图车铣。打样后上机试转，听噪声、测温升、看振动，确认无异常再批量备件。把每次逆向沉淀为「实物—数模—工艺」档案，下次同类件直接调用，抢修时间从周级降到天级。

环节	主要风险	把关动作
扫描	齿形缺扫、点云错位	多视角覆盖、标靶对齐
参数还原	模数压力角误判	跨齿距反推+标准校核
建模	孔位偏移	数模与实物比对
试制	啮合异响	上机试转测振温

五、把逆向做成可复用能力

逆向最怕「做一次交一次差」。真正有价值的是把每台老设备的扫描、参数、工艺沉淀成档案，下次同类件直接调取，抢修从临时找人变标准动作。建议企业给关键停产设备建逆向台账，标清齿轮参数、孔位、材质与可制造路径，让知识留在公司而非个人脑子里。

档案还要能驱动制造。数模配套可加工图纸与刀具清单，本地协作厂按图即做，不必等原厂遥遥无期的非标件。对有多基地的企业，一套云端档案喂饱各地备件需求，把被动抢修变主动库存，停机损失显著下降。

苏州特可特沃在做三维逆向扫描测绘时，习惯把「扫—反推—建档—制造」做成闭环，既救急停产件，也帮客户把设备资产数字化。对维修与备件团队，逆向不是权宜，而是把老设备寿命拉长、把不可控交期变可控的系统能力。

六、选型与协作的提醒

不是所有齿轮箱都值得全逆向。量小、结构极简的件，照原样重画或外购更省；只有停产、难配、又关键的传动，逆向重建才划算。立项前先算：抢修省下的停机费、备件库存省下的占用，能否覆盖扫描与制造投入，再决定动手。

协作方要选能闭环的。逆向不是扫完就完，后续建模、参数反推、加工、试转都要有人接。建议把扫描、设计、制造交给同一家或紧密协作团队，避免环节脱节导致数模落不了地。苏州特可特沃在承接停产设备逆向时，习惯把扫描到制造的链路打通，让老齿轮箱真正变成可反复调用的备件资产。

参数档案要可追溯。每次数模标注来源实物、反推依据与公差，下次同类件直接调取，不靠个人记忆。把逆向沉淀成企业知识，而非一次性救火，停产风险才真正可控。

七、把经验变成标准动作

逆向最怕「做一次交一次差」。真正有价值的是把每台老设备的扫描、参数反推、可制造路径沉淀成企业档案，下次同类件直接调取，抢修从临时找人变标准动作。建议给关键停产设备建逆向台账，标清齿轮参数、孔位、材质与刀具清单，让知识留在公司而非个人脑子里，原厂停供也不再是死局。

档案还要能驱动制造。数模配套可加工图纸，本地协作厂按图即做，不必等遥遥无期的非标件。对多基地企业，一套云端档案喂饱各地备件需求，把被动抢修变主动库存，停机损失显著下降。苏州特可特沃在做三维逆向扫描测绘时，把「扫—反推—建档—制造」做成闭环，既救急停产件，也帮客户把设备资产数字化，让老传动真正可复制、可制造。
