变速箱壳体 DFM：把铸造缺陷挡在开模之前

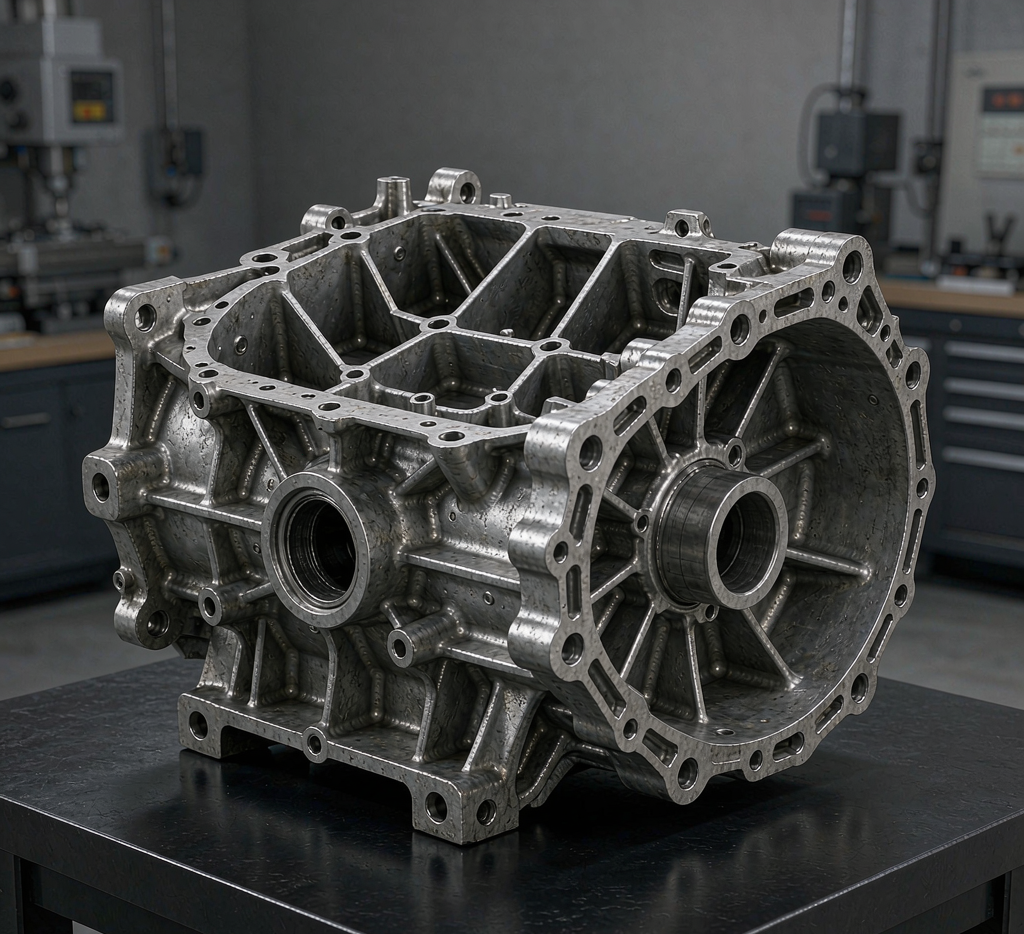

变速箱壳体是汽车与装备里的「复杂件」：壁薄、孔多、腔深，铸造时最容易出砂眼、缩孔、变形。等问题上了产线再改模，代价惊人。DFM 把缺陷挡在开模之前。本文讲透壳体 DFM 的落地方法，给结构团队提几点可执行的工艺建议。

一、为什么要做壳体 DFM

壳体一旦量产，模具费用摊不掉，改一处牵全身。DFM 的价值是在数模阶段就按铸造工艺把结构理顺，让件好铸、好加工、好装配，把后期返工成本压到最低。

另一重价值是一致性。DFM 把工艺约束写进设计规则，不同工程师画的壳体都好造，质量波动小。

二、拔模与分型的要点

铸造要拔模角，立面不给角就起模拉伤。壳体深腔多，拔模角要逐面给，分型面选在最大截面，让砂芯好下好起。常用做法是先定分型再反推拔模，避免后期大改。

还要留工艺余量，特别是轴承座与结合面，给机加工留料，别铸到极限尺寸。

三、壁厚与支承的均衡

壁太薄充型不满、太厚缩孔。壳体要均壁厚，突变处用圆角与过渡，避免热节。支承与加强筋布置要兼顾刚度与铸造，筋太密反而困气。

孔与凸台要避开热节，螺孔周围给足够料厚，否则攻丝裂。把壁厚、圆角、凸台一起算，是 DFM 落地的关键。

四、从评审到量产

开模前做 DFM 评审，拉工艺、铸造、质量一起过结构；打样浇注看缺陷，调拔模或冒口再试；确认稳定后量产，把规则固化进模板，下次直接套。

环节	主要风险	把关动作
分型	起模伤	选最大截面+拔模
壁厚	缩孔	均壁厚+圆角过渡
凸台	攻丝裂	留足料厚
评审	后期返工	开模前过 DFM

五、加工与装配的协同

壳体铸完还要机加工，DFM 要预留加工基准与夹紧面，别让铸件好看却装不上机床。结合面留余量、轴承孔留镗量，加工序才顺。装配端看定位销与螺栓过孔，避免干涉。

拉加工与装配一起评审，把「铸—加—装」当作一条链设计，后期少扯皮，节拍更稳。

六、平台化与复用

同类壳体很多结构相通，把 DFM 规则沉淀为模板，新项目套用即可，评审只查差异。平台化让经验不随人走，质量波动小、启动快。

建立壳体 DFM 检查单，开模前逐条过，把常见缺陷挡在模具之前。规则复利，越用越省。

七、趋势与数字化

壳体 DFM 正从「经验评审」走向「规则内置」。把拔模、壁厚、凸台等约束写成检查规则，数模一出自动标红违规，工程师边画边改。

结合铸造仿真，开模前预测缩孔与变形，把试错移到屏幕。规则与仿真双保险，首件合格率更高。

把 DFM 沉淀为可执行的数字化流程，复杂壳体从「靠老师傅」变「靠系统」。经验不随人走，质量才稳。

八、把 DFM 做成数字化流程

壳体 DFM 不应靠老师傅经验，而应做成数字化流程：规则内置、仿真前置、评审标准化，数模一出自动标红违规，边画边改。

把拔模、壁厚、凸台等约束写成可执行检查项，新工程师也能画出好铸件。质量不依赖个人。

建议建壳体 DFM 检查单与模板，开模前逐条过，常见缺陷挡在模具之前。规则复利，越用越省。

当 DFM 成为系统能力，复杂壳体一次做对，交付更稳更快。

九、落地清单与行动建议

第一，定分型补拔模：选最大截面分型，深腔逐面给角，避免起模拉伤。第二，均壁厚圆角过渡：避热节缩孔，突变处过渡保充型。

第三，留加工余量：轴承座结合面留镗量，螺孔周围足料厚防攻裂。第四，拉加工装配评审：预留基准夹紧面，定位销过孔不干涉。

第五，沉淀规则模板：DFM 检查单逐条过，常见缺陷挡在模具前；同类壳体平台化，新项目套用即可。把经验变系统，质量不依赖个人。

把这五步做成数字化流程，复杂壳体一次做对，交付更稳更快，后期返工成本压到最低。

十、收尾一句话

壳体 DFM 把缺陷挡在开模之前，规则内置、仿真前置、评审标准化。复杂铸件一次做对，质量才不依赖某个人。

把壳体 DFM 当成产品力的一部分，而不是事后补救，企业会在每一次开模前就少交一笔学费，交付节奏也更从容。

把壳体 DFM 当成产品力的一部分，而不是事后补救，企业会在每一次开模前就少交一笔学费，交付节奏也更从容。结构团队越早介入工艺，后期返工越少，整机的可靠性与一致性也随之提升。
