三通阀体零部件结构相互对称中间凸凹面边上螺纹三维测绘抄数建模

发布日期:2022-05-01 17:06:00 访问次数:3179

三通阀体零部件结构相互对称中间凸凹面边上螺纹三维测绘抄数建模

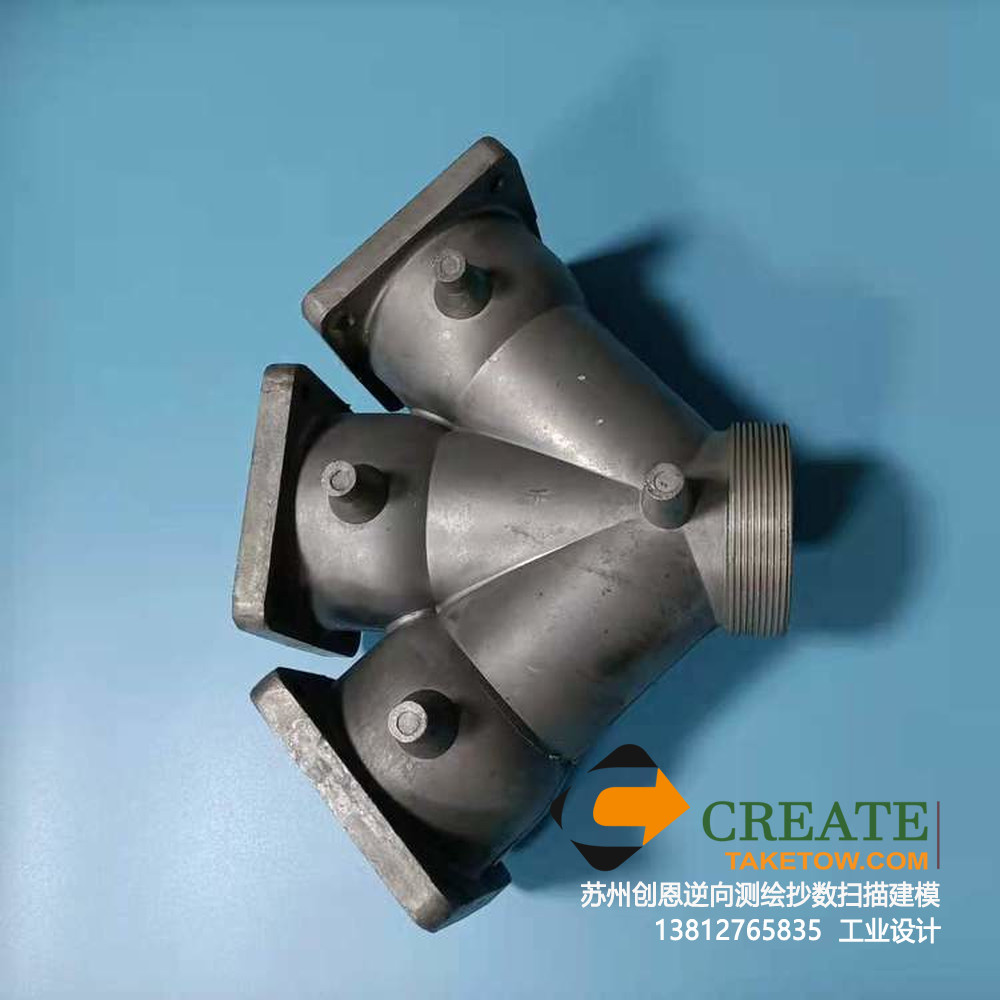

三通阀体是一个零部件,整体结构相互对称,中间有很多凸凹面,边上有螺纹,结构比较简单,可本身是一个铸造件,所以客户要求精度高,需要一份完整的数据

客户的困难与需求

找到厂家现在的问题是要对产品进行加工,但是没有具体图纸和完整的数据。
所以大家都知道通过三维扫描设备获得的数据都是点云或无数个小三角面,这种模型的特征不是很规整,尤其模型边缘效果不好,是无法满足汽车或各种工业行业实际生产和设计图要求的。
这个时候逆向建模就起到了非常重要的作用。
客户在网上查看了相关资料,其中对扫描逆向很认可,然后通过网上搜索到我们苏州逆向测绘扫描了解到手持式三维激光扫描仪,所以认为这非常符合他们自己的需求,于是找到了我们。


三维激光扫描仪介绍
采用最新手持设计、重量轻、极易携带;即拿即用;
采用14条激光线+额外1束扫描深孔+额外5条扫描细节共计20条激光线,扫描速度更快、精度更高、稳定性更强,双工业相机,标志点自动拼接技术与自主研发扫描软件配合拥有超高扫描精度和工作效率,该产品已经在逆向工程与三维检测领域广泛应用,使用操作过程灵活方便,适用于各种复杂应用场景。

解决方案

在被扫描的产品上快速的贴上定位标记点,通过非接接触式三维激光扫描,对被测件进行整体的扫描后,获取工件表面形状三维数据;然后,将获取的数据进行逆向建模,从而得到更准确的数据。

扫描过程

三通阀逆向抄数测绘

1. 贴标记点用时1分钟;

2.三维数据扫描用时6分钟;

3.数据后处理及建模50分钟。

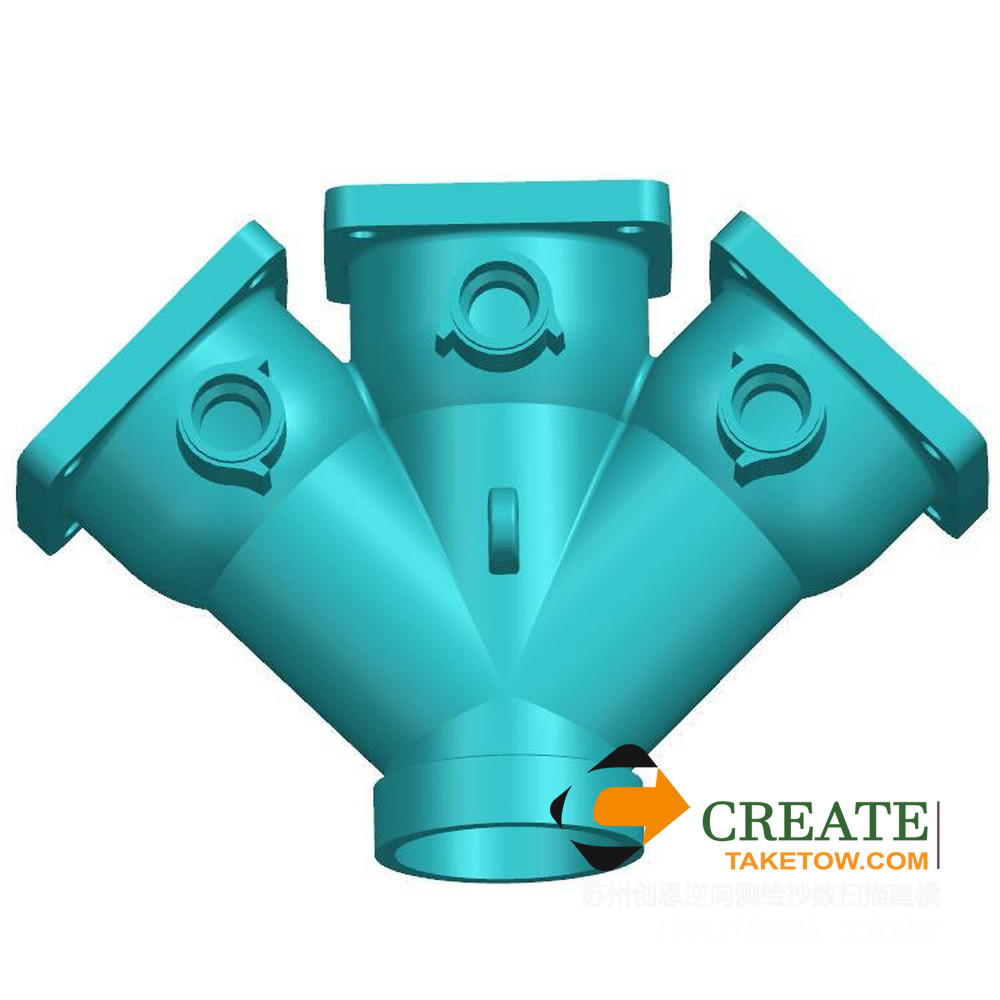

过程展示

1. 扫描数据

总结
对于这个三通阀体零部件,我们的手持式三维激光扫描仪能够轻松胜任,通过高频率的激光扫描,可以快速还原产品的各个位置特征,不仅精巧便于携带,识别能力强不需要喷粉,工件随意摆动不受影响精度且扫描精度高,省时又省力。逆向重建的模型与正向设计的模型效果是一致的,这样就能进行后续出二维图纸,生产加工或者设计优化等等。
