三维逆向扫描测绘彻底改变了设备生产厂家的产品研发

美国GE的技术人员见到GOM的ATOS和TRITOP在操作过程中,他们便了解和应用传统CMM和手持式或固定式蓝光扫描仪开展零件检验对比,提升3D测量机器能明显提高工艺高效率。


ATOS是一种三维逆向测绘3D扫描仪,它应用非接触式光学技术根据快速扫描在已知的容积区域搜集数百万个X-Y-Z坐标点。坐落于3D扫描仪中央投影仪使用结构型高清蓝光将条纹图案带入到待测物件上。投影机两边的2个高像素测量照相机在每一次扫描期内捕捉条纹图案,应用位移计算3D坐标测量值。不需要任何程序编写就可以建立全部零件外形的三维可视化,进而形成详细的检查色图,标示落到适度公差范围之内地区及其误差地区。

美国GE常常将ATOS与TRITOP融合应用于更多的机器设备,因为他能够建立全局性参照,清除大中型繁杂对象层叠不正确。TRITOP是一种便携式拍摄测量技术性,可以使用单独高档照相机从不同视角拍照物件图象。並应用三角测量原理 – 在预估ATOS测量中常用的同样原理 – 点被测算到3D坐标平面内。TRITOP还可以作为检测与变型剖析自主的测量系统软件。
苏州三维逆向测绘扫描
GOM ATOS高清蓝光扫描仪选用电子光学非接触式高清蓝光技术性,在移动扫描中搜集数百万个X-Y-Z坐标点。

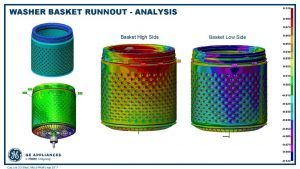

美国GE对冼衣机篮(左,上,下)的基本扫描展示在公差标准内。当竹篮与手机中的功效标准(右)两端对齐时,结论显现出来了。

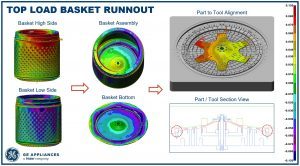

扫描密封圈的所有构件,并把问题上溯到在密封圈篮底端(右上方)覆盖成形的铝质轮圈。当零件的具体扫描数据和专用工具垫两端对齐时,GEA技术工程师能够看见零件在专用工具中没有两端对齐(右下方)。最终磨具已变更,难题获得修补。

美国GE规格操纵主管Leone表示,选用3D扫描也有利于GE自主创新产品外观工业设计的特点。他说道:“它造就了学习与加快技术发展趋势”。与其它企业的战略伙伴关系,基准测试和分享良好实践已使GE系统在别的行业选用别的新技术应用并怀疑旧科技的局限。
