工业机器人本体结构设计与轻量化：在刚度与自重之间找最优解

工业机器人的竞争力，很大程度写在「负载比」三个字上：同样自重能扛多重、跑多快。本体越重，电机要越大、惯量越高、节拍越慢、能耗越凶。结构设计与轻量化因此不是「能减就减」，而是拓扑、材料与工艺的精细协同。本文拆解从载荷分析到轻量化方案的落地逻辑，给结构设计团队提几点可执行建议。

一、轻量化的目标先算清

轻量化不是为轻而轻，目标是提升负载比与动态性能。大臂、小臂这些离电机远、运动幅度大的部件，减重对惯量改善最明显；基座与减速机法兰则更看重刚度与精度，不宜盲目削。先做功况载荷分析，找出真正影响节拍与能耗的部件，钱才花在刀刃上。

另一重账是成本。碳纤维、镁合金贵，铝合金型材成熟便宜。轻量化要算总账：减重带来的电机缩小、节拍提升能否覆盖材料与工艺增量。把这笔账算明，方案才立得住。

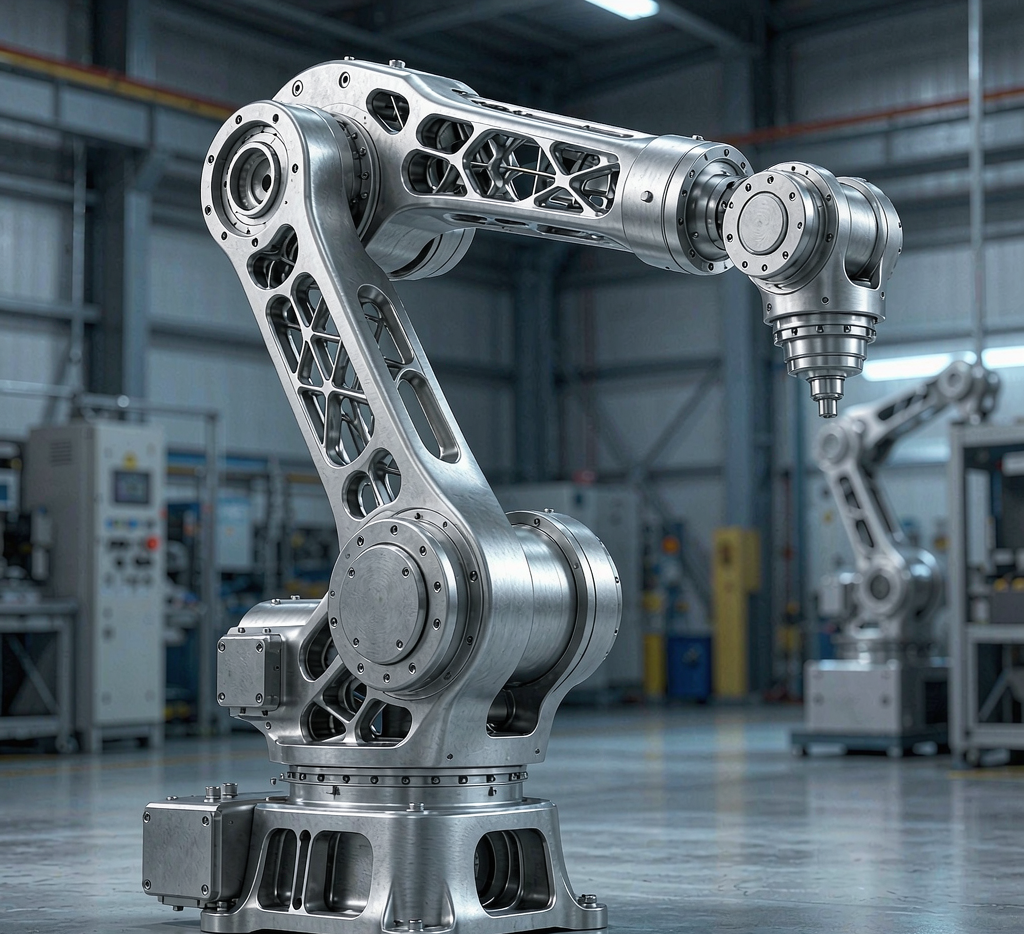

拓扑优化在给定空间与载荷下，自动算出材料该去哪、该留哪，生成仿生般的中空与加强结构。它比靠经验开减重孔更系统，能在不降刚度的前提下显著减重。输出的是概念构型，还需工程化为可制造的形状，并补上工艺圆角与连接结构。

对铸件与焊件尤其有效。本体大臂常是铝合金铸件，拓扑后的随形筋板与空腔既轻又刚；对焊接框架，则用型材截面优化替代实心板。把优化结果和尊重制造工艺结合，是落地的分水岭。

材料上，铝合金是性价比主力，镁合金更轻但需防腐，碳纤维比刚度最高却贵且难修。工艺上，高压铸铝适合复杂薄壁一体件，减材适合小批高精度，3D 打印能做出拓扑优化的复杂内构却成本偏高。三者组合，按部件价值与批量选。

还要注意动力学匹配。轻量化后固有频率可能变化，要和控制系统联调避免共振；连接刚度不能因减重而塌，否则精度回不来。结构、控制、工艺三方在方案阶段同审，比事后补救省得多。

轻量化方案要上试验：静刚度测变形、动刚度测频率、满载跑节拍看精度漂移。用扫描比对验证实物与数模一致，用应变片确认应力分布。把数据反哺拓扑约束，下一轮更准。没有验证的轻量化只是「看起来轻」。

误区一是为轻而轻，把基座与法兰也削薄，结果精度塌了、谐振来了。轻量化要算载荷账，大臂小臂减、基座法兰保刚度，钱花在影响节拍的部件上。误区二是只看静刚度，忽略动态频率，装机后共振把精度吃光。

误区三是材料唯轻论，碳纤维全上却忽略修复与成本，量产根本用不起。应按部件价值与批量选材料，高端机用碳、量产机用铝型材优化。误区四是拓扑结果直接打印不工程化，薄壁悬空导致打印失败或变形。

避开这些坑的关键是「前期同审 + 试验闭环」：结构、控制、工艺、材料在方案阶段一起看，静动刚度与节拍上试验验证，数据反哺下一轮。轻量化是系统工程，不是减料技巧。

还要算清总账。减重带来的电机缩小、节拍提升、能耗下降，能否覆盖材料与工艺增量，要按机型算明白。算不清的轻量化只是参数好看，落到成本表上可能反向。把经济账与性能账一起算，方案才立得住。

对多机型平台，轻量化还能做「梯度」：高端机用碳纤、中端机用铝型材拓扑、入门机保刚优先。按价值梯度投入，整体性价比最高，而非一刀切。

别忘了维护视角。轻量化结构若难拆难检，后期运维成本会回吐。把可维护性写进轻量化目标，省下的重量才不被售后吃掉。

小结：机器人轻量化是载荷、材料、工艺、控制的协同题，算清账、闭环验，减重才真正变负载比与效率。

落到维护视角，轻量化结构若难拆难检，后期成本会回吐。把可维护性写进轻量化目标，省下的重量才不被售后悄悄吃掉。

简单减料易牺牲刚度与精度，拓扑优化在约束下系统减重、保刚度。研发机型优先拓扑，量产机型再叠加材料升级，是稳妥节奏。

某六轴机器人小臂原实心铝件偏重，节拍受限。结构团队做拓扑优化生成随形空腔构型，改高压铸铝一体成型，减重约两成而满载变形在公差内，节拍提升明显。苏州特可特沃在做机器人及装备本体结构设计时，习惯把载荷分析、拓扑优化与工艺可行性在前期同审，让轻量化既轻又刚又造得出。

机器人本体轻量化的本质是「在刚度与自重间找最优」：先算载荷锁定关键部件，用拓扑优化系统减重，再按批量选材料与工艺，最后用静动刚度与节拍试验闭环验证。轻量化不是减料，而是拓扑、材料、工艺、控制的多方协同。把验证做扎实，减重才真正变成负载比与效率。
