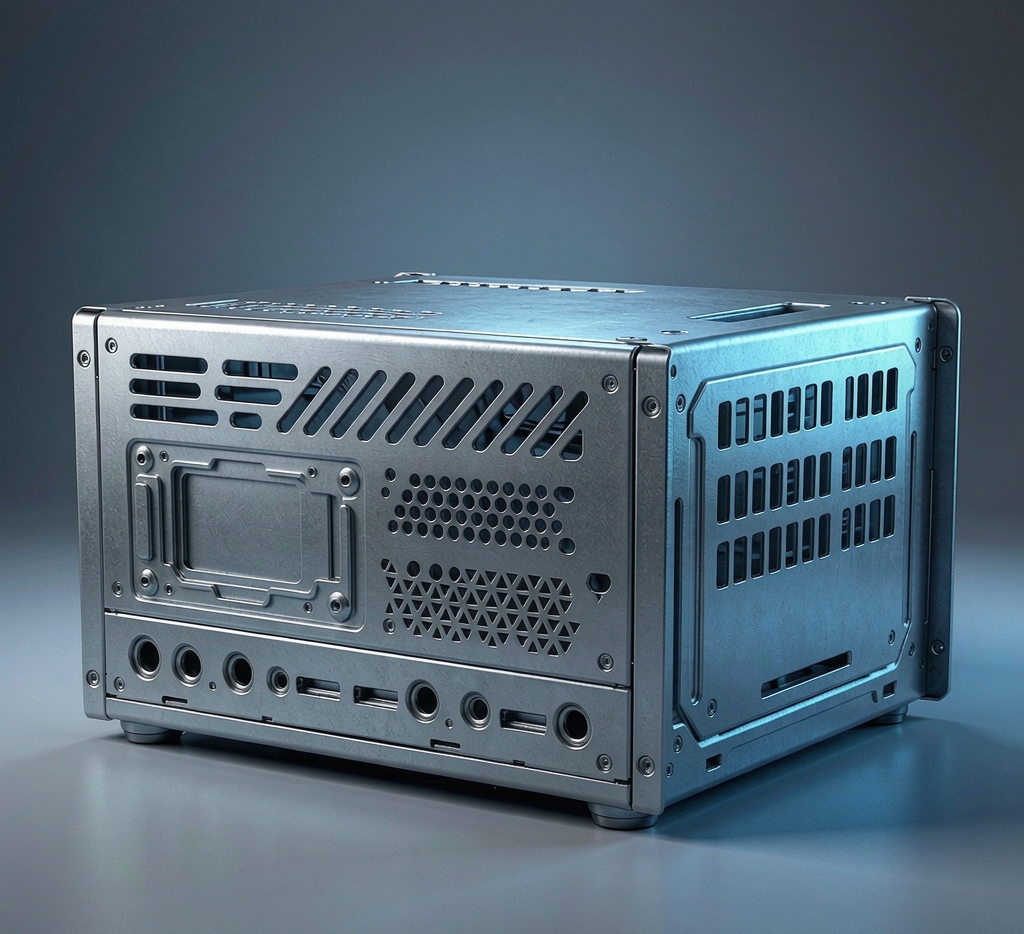

钣金机箱参数化设计

钣金机箱是工业设备里改型最频繁的部件：换风扇要改开孔、换主板要改立柱、换深度要改侧板。每一次小改，传统做法是从头调二维图，效率低且易漏改。参数化设计把关键尺寸与结构关系定义成变量，改一个数值就联动更新三维与展开图，正成为机箱高效迭代的底座。本文拆解从变量定义到展开落地的设计逻辑。

一、参数化适合什么样的机箱

当机箱有清晰的「系列化」特征——同一平台衍生多种尺寸、多种配置、多种接口，参数化回报最高。把变的部分抽成变量，不变的部分做成模板，一个新规格就是一次赋值而非一次重画。对一次性异形件，参数化反而是负担。

另一重价值是一致性。手动改图最怕「改了 A 忘了 B」，孔位、加强筋、接地柱各改各的。参数化让相关特征彼此约束，改深度时侧板、横梁、走线槽一起联动，从根上消灭漏改。

先识别「真的会变」的尺寸：外形长宽高、板厚、安装孔距、风扇位、立柱间距。把它们设为顶层参数，并定义约束关系，比如侧板高度恒等于箱体高减折边。不要过度参数化——把永远不会变的细节也变成变量，只会让模型臃肿难维护。

钣金特有的规则要写进约束：折弯补偿（K 因子）、最小折边、孔边距、百叶窗与拉钉布局。把这些工艺规则固化为公式，模型出的就是可制造的图，而不是好看却开不了料的图。

参数化三维建好后，展开图由软件按折弯补偿自动生成，再导 DXF 给激光切割与数控折弯。改一个参数，展开与 NC 代码联动刷新，工艺准备时间从小时级压到分钟级。对多配置小批，这是实打实的竞争力。

还要做干涉与可制造性检查：折弯顺序是否合理、展开后是否与其他特征重叠、孔位是否落在平坦区。把检查写进模板，出图即合规，避免到了车间才发现某孔压在折弯线上。

参数化模型是团队资产，要集中管理版本与权限，避免各改各的导致「图数不一致」。变量命名要规范、注释要清楚，接手的人能看懂每个数代表什么。把模型模板化、规则化，机箱设计才从个人手艺变成可复制能力。

参数化做到一定阶段，自然走向平台化：把多个系列的机箱抽象成一个带顶层变量的平台模型，选配置即出图。平台化的回报是指数级的——一个新尺寸不再是一份新设计，而是一次赋值。对多品种小批的企业，这是结构性效率。

平台化要克制抽象。过度泛化的模型难维护、易出错，只在确有共性的系列间抽象，异形件保留独立模板。变量命名与注释要成规范，新人能读懂每个数代表什么，模型才可被团队继承。

配套要跟上：集中管理版本与权限，防「图数不一致」；把工艺规则（折弯补偿、最小折边）固化进约束，出图即合规。模板加平台，机箱设计从个人手艺变成组织能力，改型速度不再依赖某个人。

平台化还能打通下游。参数化数模直接驱动展开与 NC，改一个尺寸全链刷新，工艺准备从小时级压到分钟级。把设计平台与制造系统连起来，企业才真正跑通「改数即出货」的敏捷链路。

别忽视文档。参数化模型的变量含义、约束来源要写清，否则半年后无人敢改。把「为什么这个数是这样」留痕，模型才是活资产而非新迷宫。

中小团队可从单系列起步，先吃透一个产品的变量，再谈平台化。贪大求全容易模型臃肿、维护崩溃。小步快跑，参数化红利更稳。

小结：钣金机箱参数化的本质是抽变量、写约束，把改型从改图变改数，模板化让设计成组织能力。

中小团队可从单系列起步，先吃透一个产品变量再谈平台化。贪大求全易致模型臃肿，小步快跑参数化红利更稳更实。

手工改图灵活但慢且易漏，参数化一次建模长期受益、改数联动。系列化与小批多配置场景，参数化优势压倒性。

某设备厂机箱有十余种深度与配置，原每改一版手工调图常漏改接地柱。改为参数化模板后，深度、风扇位、立柱距设为顶层变量，改一个深度所有相关板件与展开联动刷新，出图时间缩短大半且无漏改。苏州特可特沃在做钣金与结构件设计时，习惯把工艺规则固化进参数化模板，让改型从改图变成改数。

钣金机箱参数化的本质是「把变的部分抽成变量、把工艺规则写成约束」：合理抽变量不滥用，模型出的即展开即 NC。它让系列化机箱改型从改图变改数，从根上消灭漏改。模板化与版本管理让设计成为团队可复制能力，而非个人手艺。参数化更适合系列化，一次性异形件则不必强求。
