医疗器械三维逆向与再制造

医院里不少服役多年的设备还在跑，但原厂图纸散佚、关键配件停产，一旦损坏就只能报废或天价维修。三维逆向扫描把实物变成可编辑数模，是让老旧医疗设备「起死回生」的关键一步。它把不可见的几何与公差数字化，再配合再制造与质检，让设备重新合规上岗。本文拆解从扫描到复用的闭环，以及医疗场景下必须守住的合规底线。

一、为什么医疗设备靠逆向续命

医疗设备的生命周期常被「没图纸」截断。进口设备过了质保，原厂不再提供数模与备件；国产老型号升级换代，旧版资料归档混乱。设备本身机械状态尚可，却因一个停产物件卡死整条维修链。逆向扫描用非接触方式把实物精确采集成点云，再重构成带参数的数模，等于给设备补办了「数字身份证」。

更现实的是成本。一台高端设备动辄数十万到数百万，因小零件缺货整机报废是巨大浪费。逆向出数模后，可用 CNC 或增材制造复刻停产件，费用往往只有新购的零头。对预算敏感的基层医院与民营机构，这是把设备寿命拉长三五年的务实手段。

第一步是现场扫描。对不耐拆或精度敏感的部位，用蓝光或结构光扫描，几分钟拿到全尺寸点云；对大型机架，用激光扫描分段拼接。关键是标靶与基准统一，保证数模摆正到装配坐标系，后续才能直接下车间。第二步重构，把点云变成曲面与实体模型，修复磨损、补齐缺损特征。

第三步是再制造。依据数模 CNC 加工或 3D 打印复产停产物件，材料与表面处理按原工况选配；对受力件做强度校核，不盲目照搬。第四步质检，用扫描比对（数模叠回点云出偏差云图）确认复刻件在公差内。四步闭合，旧设备才真正「合规上岗」。

医疗设备不是普通工业品，再制造件一旦装入人体相关链路，就必须守住合规。逆向与复刻要解决「可追溯」：每件复刻件的材质证明、工艺参数、偏差报告都要归档，能向前追溯、向后追责。对接触患者的部件，材料生物相容性不容妥协，不能用「差不多」的替代料。

另一重底线是风险隔离。涉及电气安全、辐射、生命支持的核心模块，不建议自行逆向复刻，应交由原厂或具备资质的第三方处理；逆向更适合结构件、外壳、工装与停产机械配件。把「能逆向」与「该逆向」分开，是对患者与机构负责。

对象	是否推荐逆向	理由	注意
外壳/面板	推荐	无安全风险，复产价值高	注意阻燃等级
结构支架/工装	推荐	降本明显，可快速复刻	做强度校核
电气/控制核心	不推荐	涉安全，需资质	交原厂或持证方
接触患者件	谨慎	材料合规刚性	生物相容证明

逆向复刻：周期短（数天到一两周）、成本低（零头级）、可小批量灵活改型；但依赖扫描与重构质量，关键件需额外验证。

新购原厂件：合规与一致性最稳、有原厂质保；但停产即无解、在产也常交期长、价格高。两者不是替代关系，而是按风险与价值分层选用。

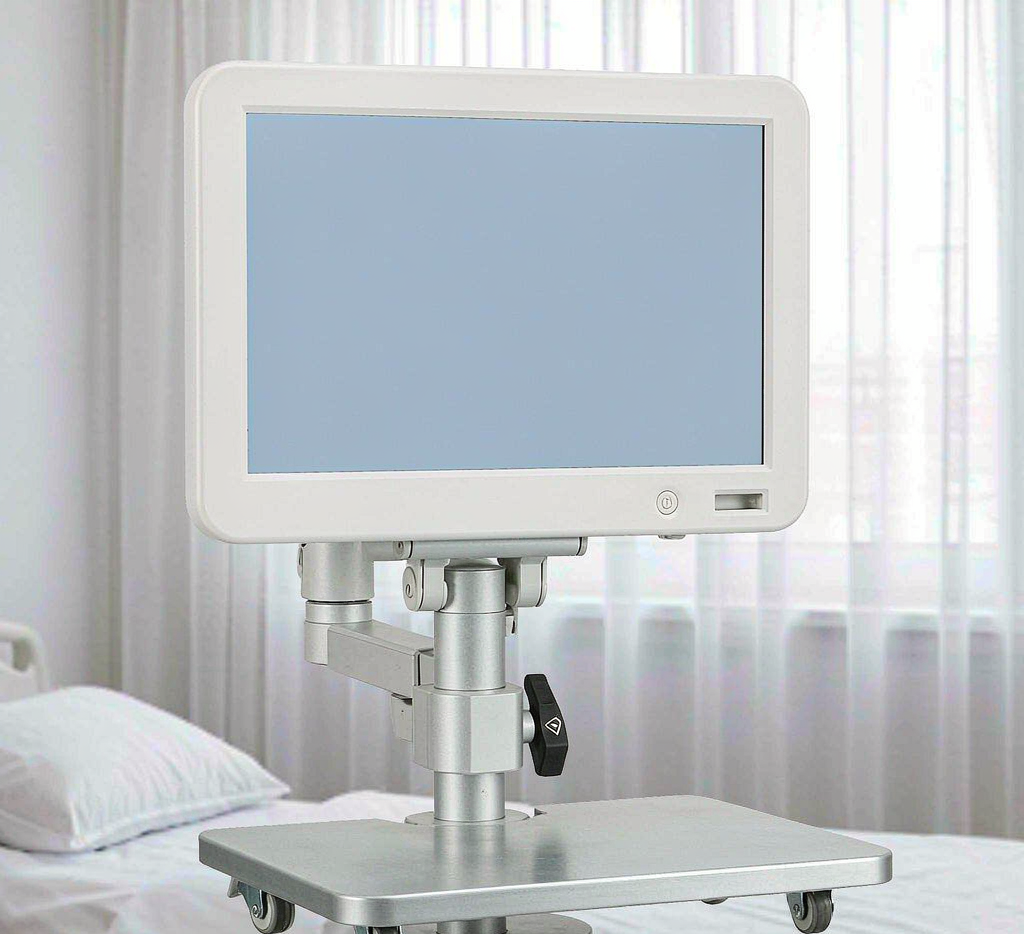

某机构一台仍好用的监护仪，唯一的旋转支架断裂且停产。我们现场扫描残件与对侧完好件，镜像补全缺损，重构出数模；用铝合金 CNC 复刻两件，扫描比对偏差在 0.1mm 内；装机试用一周无异常。整机免于报废，费用不到新购支架报价的五分之一，且留下了可复用的数模资产。

三维逆向让老旧医疗设备「有图可依」，再制造把停产件变可复产资产。价值在降本与延寿，边界在合规与安全——结构件放心逆、核心件交资质方。把数模资产化归档，下一次维修直接调，复利越用越大。

落到执行，建议机构建一份「可逆向部件清单」：列清哪些外壳、支架、工装适合逆向，哪些核心模块必须原厂。清单前置，遇事不慌，也避免现场误逆关键件。苏州特可特沃在医疗器械三维逆向与再制造上，强调「扫描—重构—复刻—质检」四步闭合与全程可追溯，让旧设备合规、经济地回到岗位。

最后提醒一句：逆向是手段不是目的。它的终点是设备稳定可用、资料可查、风险可控。把每一件复刻件的数模与报告沉淀下来，机构的设备资产才真正从「一堆铁」变成「可管理的数据」，这才是逆向最被低估的长期价值。
