涡轮叶片是公认的「难测件」：自由曲面、薄壁、缘板带孔，公差常以丝计。传统卡尺与三坐标只能抽点，还原不出完整曲面。三维扫描把实物变成稠密点云，再重建为可编辑、可参数化的 CAD 数模，是再制造与改型的前提。本文拆解从扫描到 CAD 的闭环，以及叶片这种精密件的公差把控。
一、为什么叶片适合扫描转 CAD
叶片的价值全在曲面形状——叶型角、弦长、扭转分布决定气动性能。这些量传统手段测不全，扫描却能在几分钟内采到全曲面点云。有了点云，重建出的数模才「长得像」，后续改型、做模具、做检测比对才有基准。
另一重价值是传承。老机型叶片原厂数模散佚，靠扫描把实物「翻译」回数模，等于把工艺资产抢救回来。对维修与备件，这份数模比实物本身更值钱。
二、从扫描到 CAD 的闭环

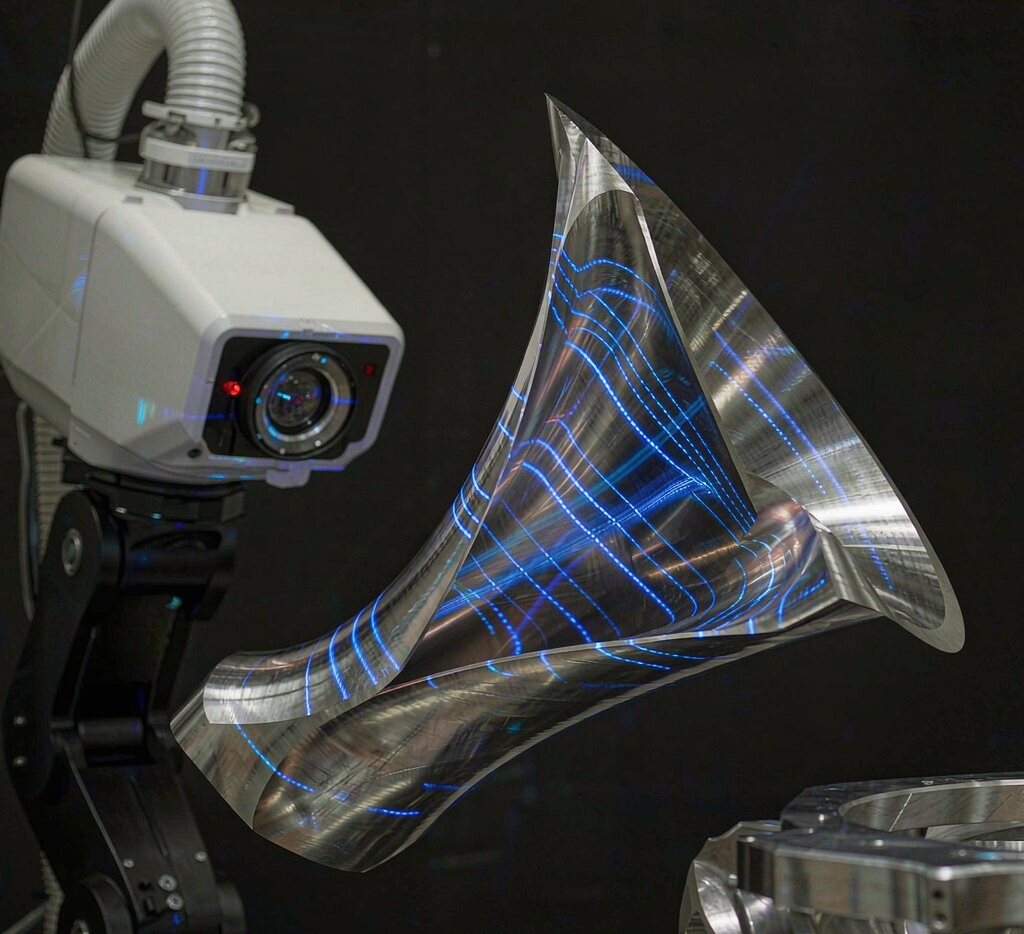

第一步是高密度扫描。叶片薄壁易变形，要轻拿轻放、分段扫描后拼合，保证缘板与叶身完整。第二步是点云处理，去噪、对齐、封孔。第三步曲面重建，用 NURBS 把点云拟合为光顺曲面，重点保叶型前缘后缘的曲率。第四步参数化，把重建曲面转成可驱动的特征数模，叶型角、弦长等能调参。
关键是公差映射。扫描有设备误差，重建曲面要和设计允许偏差对齐——不是越贴合点云越好，而是落在公差带内且光顺。把「公差带」当作重建目标，数模才可用。
| 环节 | 常踩的坑 | 对策 |
|---|---|---|
| 扫描 | 薄壁变形漏扫 | 轻固定、分段拼 |
| 重建 | 前缘曲率失真 | 加密前缘采样 |
| 参数化 | 只mesh不特征 | 转可驱动特征 |
扫描转 CAD vs 纯仿型开模
扫描转 CAD：得到可参数化数模，可改型、可检测、可传承；适合维修备件与改型。
纯仿型开模：直接照实物翻，快但拿不到数模，后续改不了；适合一次性复制。按需求分层选。
实例：一款老旧涡轮叶片
某设备叶片原厂数模遗失，维修只能整机订。我们高密度扫描叶身与缘板，重建 NURBS 曲面并参数化叶型角与弦长，数模落在公差带内且光顺；据此 CNC 复刻两件，装机测试性能达标，省下整机订制费用，并留存可改型数模。
要点小结
叶片扫描转 CAD 的价值在「把曲面变资产」。高密度扫描、光顺重建、参数化、公差对齐，四步闭合，数模才既像又可用。它是精密件逆向的教科书级场景。
落地建议：先确认要的是「复制」还是「数模」。只要数模，就把参数化与公差带写进交付标准。苏州特可特沃在做叶片类逆向时，强调「点云—曲面—特征—公差」四步，让复杂曲面真正变成可管理的工程资产。
最后说一句：数模如果只用于这一次的复刻，价值减半。把它并入机型数模库，下次维修直接调，机构的精密件保障能力会越用越厚，这才是逆向最实在的长期意义。
