拓扑优化支架

支架、托架这类承力小件，常被设计得「保守偏重」——多留肉最省心，代价是整机白白背重量。拓扑优化把载荷路径、约束空间交给算法，让材料只留在真正受力的地方，在刚度不降的前提下把重量压到最低。本文拆解它的落地链路与增材适配要点。

一、为什么支架适合拓扑优化

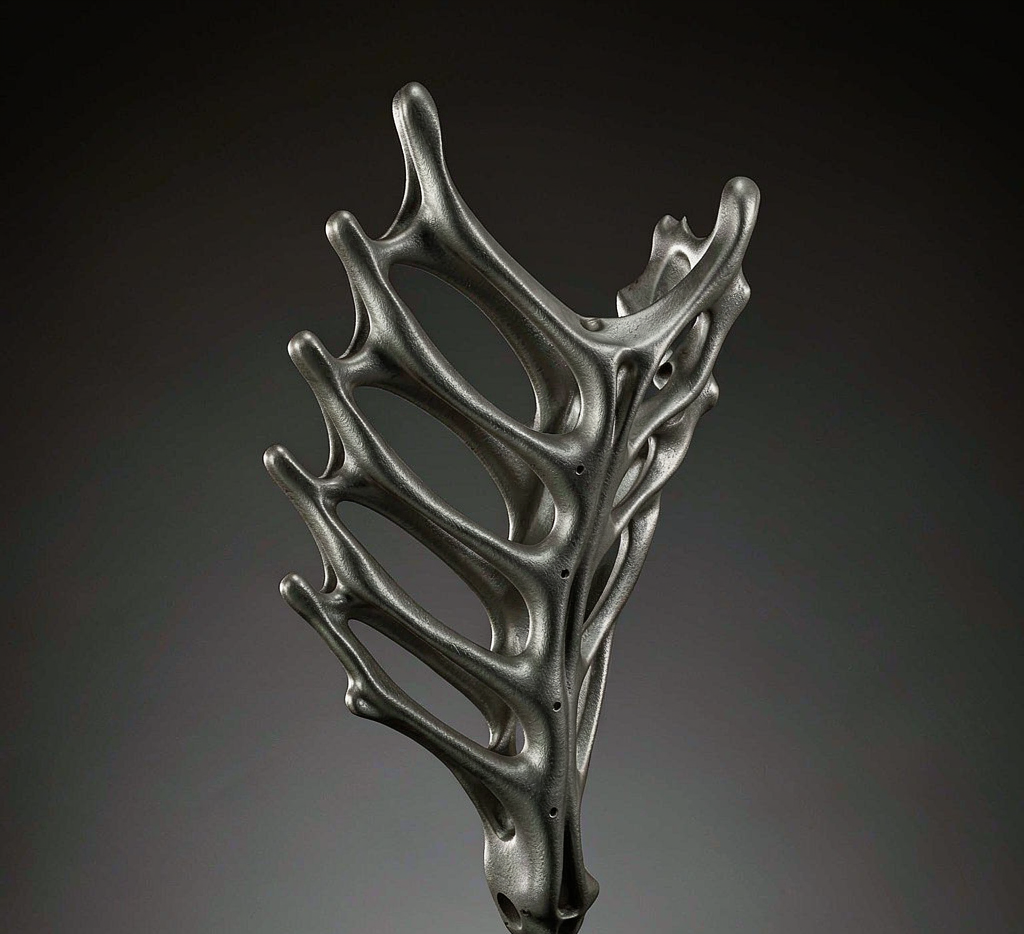

支架的功能单一：在特定点之间传力、定位。传统设计靠经验加肉，大量材料并不受力。拓扑优化从「哪里必须传力」反推「材料该去哪」，把非承力区掏空，得到仿生的骨架结构。对车辆、机器人、航空里对重量敏感的支架，减重红利直接传导到整机。

关键是目标清晰。拓扑不是「越轻越好」，而是在「刚度/模态约束下最轻」。把约束写准，算法才给出可用解，否则会优化出无法制造的形状。

第一步定义问题：载荷点、约束、可用包络、材料、制造工艺全写清。第二步算法探索，在包络内生成材料分布，筛出兼顾性能与可制造的解。第三步光顺化，把锯齿状的优化结果变成可建模的平滑实体。第四步仿真闭环，验证刚度模态达标；不达标回参数。第五步制造，金属增材把骨架打印出来，后处理去支撑。

关键是「工艺前置」。拓扑出的细杆、大悬空，若超设备分辨率或难清支撑，就落不了地。把最小特征、自支撑角度写进约束，解才打得出来。

拓扑优化：材料随载荷分布、减重上限高；依赖仿真与增材，单件成本略高。

经验加肉：简单稳当、交期短；但减重见顶快，且易过保守。按价值分层用。

某设备的铝支架原均壁厚、重 220g。我们在同等刚度约束下拓扑优化，材料随载荷路径重排、非承力区掏空，打印样件降到 138g，减重约 37%；装机振动测试刚度达标，整机惯量下降、安装更轻便——减重红利直接变现。

拓扑优化的价值在「替结构减肥」。定义准、工艺咬合、仿真闭环，骨架才既轻又稳。它不是炫技，而是重量敏感支架的工程解。

落地建议：先算清这支架对重量的敏感度——减重能否换来收益（惯量、能耗、成本）？值得再上拓扑。苏州特可特沃在做支架类结构时，习惯把「载荷—约束—制造窗口」一起锁定，再让算法在框内探索，避免产出好看却打不出的形状。

最后说一句趋势：拓扑正和生成式、多目标优化融合。把今天的拓扑与工艺参数沉淀成库，下一轮迭代直接调用，团队的结构轻量化能力会越用越厚。
