航空航天管路逆向与弯管测量：把不可见的走向变成可校对数模

飞机发动机和舱内的管路，是出了名的「乱中有序」：油管、气管、液压管在空间里三维弯折，彼此贴着走，间隙常以毫米计。原厂数模常因改型、维修而缺失或过时。三维扫描把真实管路的弯角、走向、间隙量出来，重建为可装配校核的数模，是升级与维修的底图。本文讲清弯管逆向的测量要点。

一、为什么航空管路特别依赖扫描

管路的价值不在单根，而在「互相不打架」。一根管子弯错一度，可能就蹭到邻管，振动磨穿就出事故。卡尺量单点没用，必须拿到整根的空间走向。扫描正好擅长这件事——把整段管云采下来，弯角半径、扭转、间隙一目了然。

另一价值是追溯。老旧机型多次维修后，现场管路和图纸早已不是一回事。扫描把「现在真实的样子」固化成数模，后续任何改线都有基准，不必赌记忆。

二、从点云到可校核数模

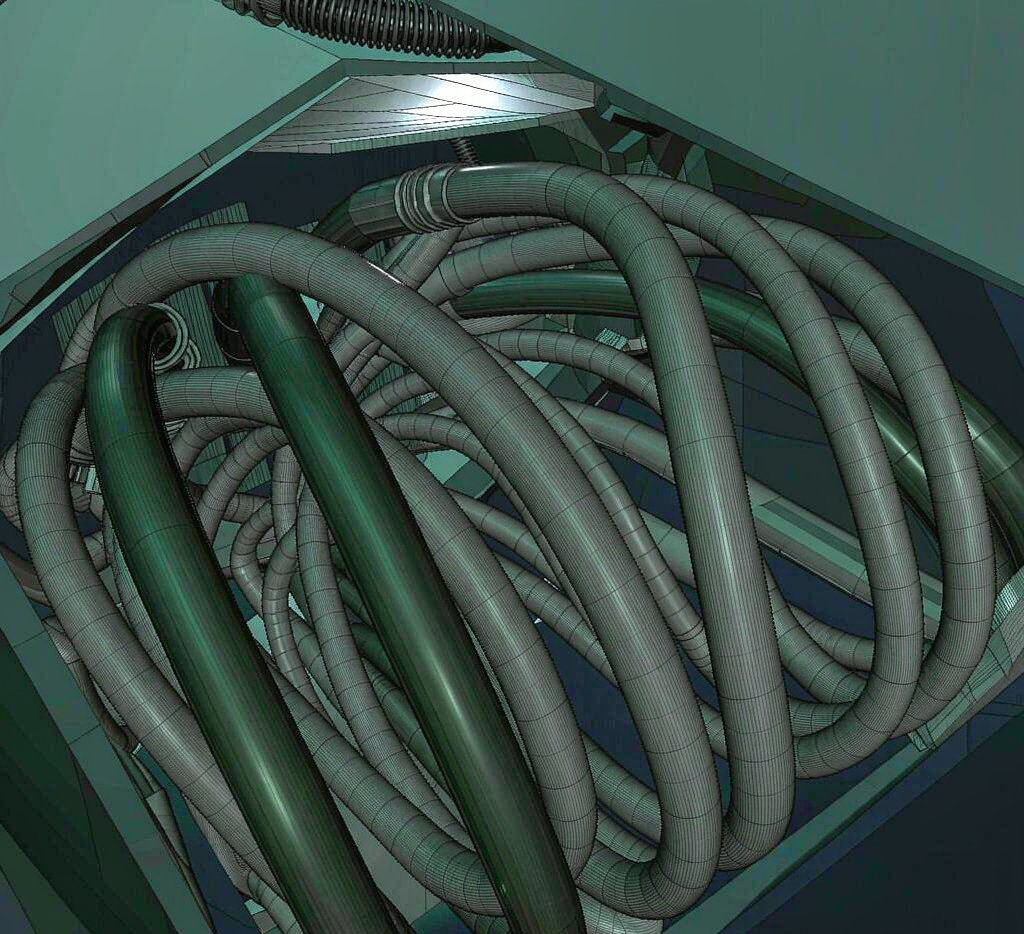

第一步是贴合扫描。管壁反光，要用合适波长与显影处理，保证点云连续不丢段。第二步是管中心线提取，从点云里拟合出一根「中线」，再把弯角半径、直线段长度算出来。第三步是重建数模，按中心线生成可编辑的管路特征，带弯角表。第四步是装配校验，把所有管路数模放进同一坐标，查间隙与干涉。

关键是弯角精度。航空管弯角是按工装弯的，逆向时要还原出「名义弯角+公差」，而不是只给一根拟合曲线。带参数的数模，后续才能复弯、可制造。

环节	易出问题	对策
扫描	管壁反光丢段	调波长加显影
中心线	抖动不光滑	拟合光顺处理
重建	只给曲线无参数	输出弯角表
校验	单管准总装撞	同坐标查干涉

三、在维修与升级里的位置

典型链路——现场三维扫描取得管路点云，做逆向建模重建带弯角参数的数模，再进结构设计做间隙与干涉校核。对苏州特可特沃三维逆向扫描测绘设计而言，这条线把「测绘—建模—装配校验」接到航空维修场景：客户机舱一排管，我们扫完即建库，改线前先算清会不会蹭邻管。

四、精度与安全的平衡

航空管路不是越精细越好，关键是「够用且可复现」。弯角、间隙按装机公差定精度，过度追求点云密度只是浪费算力。把精度预算花在干涉风险高的区段，整体最稳。

另外注意坐标统一。多站扫描必须闭合到飞机坐标系，否则管云和机体对不上，校核全错。对做三维逆向扫描测绘的团队，交付的是「可装回机体、可查干涉」的管路数模，而非孤立的管样。

五、数据治理与协同

管路数模不是扫完就完，要进 MRO 系统与他人共享。统一坐标、统一命名、统一版本，后续任何改线都能快速调出原始走向，跨班组协作才顺畅，不会一人一份图、彼此对不上。

另外建立「改线即重扫」的规矩：每次动管路，完工后复扫更新数模，保证数据库永远等于现场。这份实时性，是航空安全冗余里成本最低的一环，却常被忽视，等到对不上时才付出更高代价。

协同上建议把扫描成果做成轻量化网页模型，机务、设计、质量三方都能在线标注与评论。把点云从「工程师本地文件」变成「团队可审资产」，问题在评审阶段就被发现，而非装机后才暴露。

更进一步，可把历次扫描叠成「形变时间线」，哪段管先动、动多快一目了然，排程检修时优先盯这些点。数据一旦连成时间维度，价值就从「记录现状」升到「预测风险」。

对做三维逆向扫描测绘的团队，航空管路是高端标杆场景：单价高、要求严、复购稳。把它做透，既能锤炼极限精度，也能凭案例撬动更多高价值工业客户。

这类高精度项目适合做成标杆案例，对外展示极限精度能力，对内沉淀作业标准。长期看品牌与能力的复利都很可观，比单纯接单更有战略价值。

数据格式要开放，别锁死在某一家的软件里。点云、数模、报告都能导出通用格式，客户换供应商也不怕，反而更容易建立长期信任与持续合作。

越是高价值场景，越要把数据治理做在前头。航空管路这种容错极低的领域，规范、可追溯、可共享，比炫技更重要，也是拿到这类项目的真正门槛。
