汽车覆盖件扫描与检测：把「型面公差」变成可量化的数字

汽车覆盖件（车门、翼子板、引擎盖）拼起来，缝隙齐不齐、面平不平，消费者一眼就看出档次。可钣金件回弹、模具损耗、装调偏差都会让型面跑偏。三维扫描把实物变成点云，和数模一比，间隙面差、回弹、匹配全都量化。本文讲透覆盖件扫描检测的方法。

一、为什么要扫覆盖件

覆盖件是「面子件」，型面公差直接显性化。传统检具测几个点，代表不了整面；手工塞尺量间隙，主观且慢。扫描给全型面数据，哪凸哪凹、缝隙多大、面差几丝，一张色差图全看见，问题定位从「感觉不对」变「数据说话」。

另一重价值是闭环。扫描发现偏差，反推是模具、回弹还是装调，改完再扫验证，把质量迭代从经验变数据驱动。对新项目，扫描还能帮调试模与匹配。

二、扫描与比对的流程

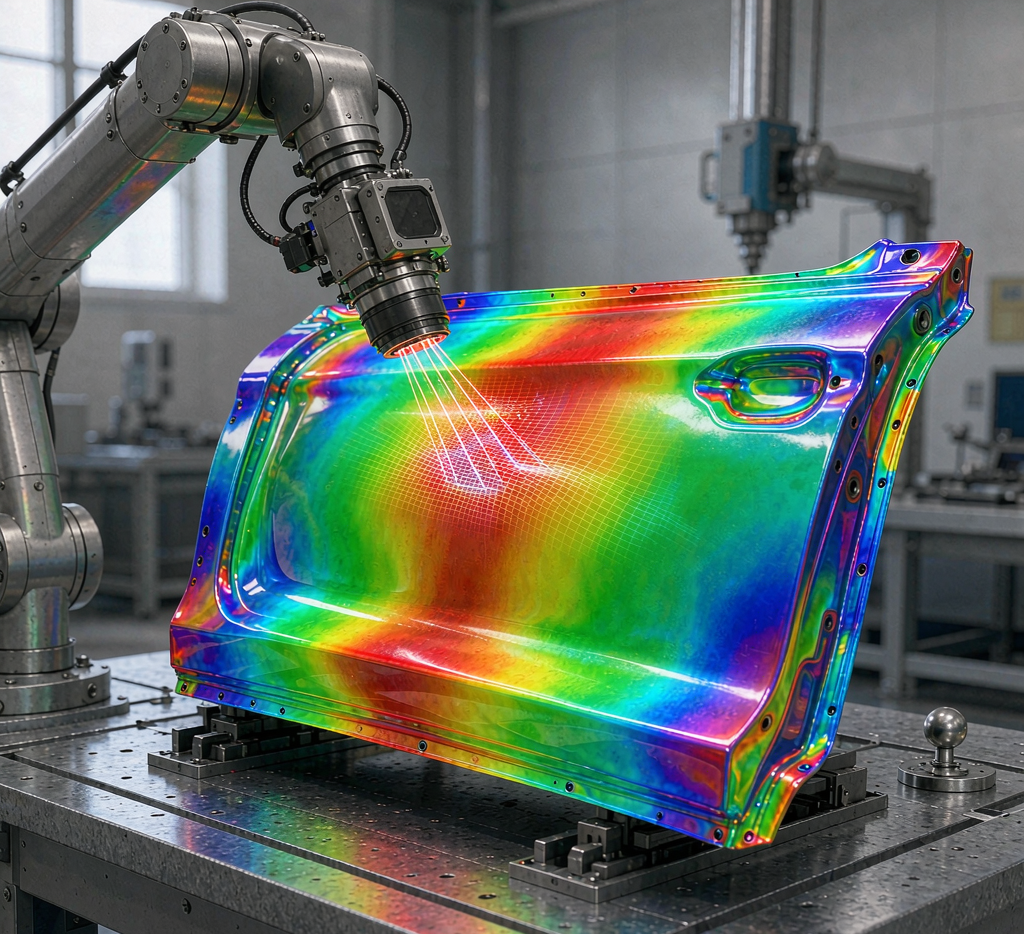

现场扫描用蓝光或激光，对大件分站采、标靶对齐，注意反光面贴显影剂或调曝光，避免漏点。得到完整点云后，与 CAD 数模做最佳拟合（3-2-1 或特征对齐），求偏差。

比对看三层：一是整体型面偏差，色图标红区；二是间隙面差，在搭接边取截面量缝宽与高低；三是孔位与翻边，确认装配基准。三层合起来，才是件「合格否」的判据。

三、回弹与匹配的诊断

冲压件出模会回弹，型面整体偏。扫描能分离回弹量，反馈模具补偿或工序调整。装调偏差则在总拼后扫整车，看相邻覆盖件间隙面差是否超差、是否一边宽一边窄。

匹配看「关系」而非单件。单件合格不代表拼起好看，要扫总成看整体型面连续性与缝隙均匀。把单件与总成扫描结合，面子问题才根治。

四、标准与节拍的落地

定公差带：型面、间隙、面差各给上下限，色图超差即告警。产线抽检按节拍扫关键件，数据入系统追溯。对模具，定期扫看磨损趋势，预判修模。把扫描做成质量节拍的一环，而非事后救火。

检查	手段	判据
型面	全型面比对	偏差色图
间隙	搭接截面	缝宽限值
面差	高低测量	面差限值
匹配	总成扫描	均匀性

五、把扫描嵌进质量节拍

扫描若只用于救火，价值减半。建议把覆盖件扫描做成质量节拍一环：新模调试扫首件看回弹与匹配，量产按节拍抽检关键件，模具定期扫看磨损趋势。数据入系统可追溯，哪批哪件偏差超差一查便知，质量从抽检点变全型面可见。

标准要先行。型面、间隙、面差各定公差带，色图超差即告警，判定不靠人眼。对总拼，扫整车看相邻件缝隙均匀，单件合格不等于拼起好看。把扫描与检具互补：检具快、扫描全，关键件与调试模用扫描兜底。

苏州特可特沃在做汽车与钣金件扫描检测时，坚持单件加总成双扫，让型面问题从显性化到根治。对主机厂与配套厂，扫描不是成本中心，而是把面子件一致性做成竞争力的工具。

六、投入与产出

扫描设备投入不低，建议按节拍抽检而非全检，关键件与调试模用扫描兜底，常规件检具快测，平衡成本与覆盖。数据入系统可追溯，哪批偏差一查便知。

人员要会读图。色差图与截面报告要能转化为改模动作，否则扫了也白扫。建议给质量与工艺团队做读图培训，把扫描变决策依据。苏州特可特沃在做钣金件扫描检测时，坚持单件加总成双扫，让型面问题从显性化到根治，主机厂与配套厂都能把面子件一致性做成竞争力。

标准要前置。型面、间隙、面差公差带立项定，判定不靠人眼，扫描才真正进质量节拍。

七、把扫描嵌进节拍

扫描若只用于救火价值减半。建议把覆盖件扫描做成质量节拍一环：新模调试扫首件看回弹与匹配，量产按节拍抽检关键件，模具定期扫看磨损趋势，数据入系统可追溯。标准要前置，型面、间隙、面差各定公差带，色图超差即告警，判定不靠人眼，扫描才真正进质量体系。

人员要会读图。色差图与截面报告要能转化为改模动作，否则扫了白扫。给质量与工艺团队做读图培训，把扫描变决策依据。苏州特可特沃在做汽车与钣金件扫描检测时，坚持单件加总成双扫，让型面问题从显性化到根治，主机厂与配套厂都能把面子件一致性做成竞争力。
