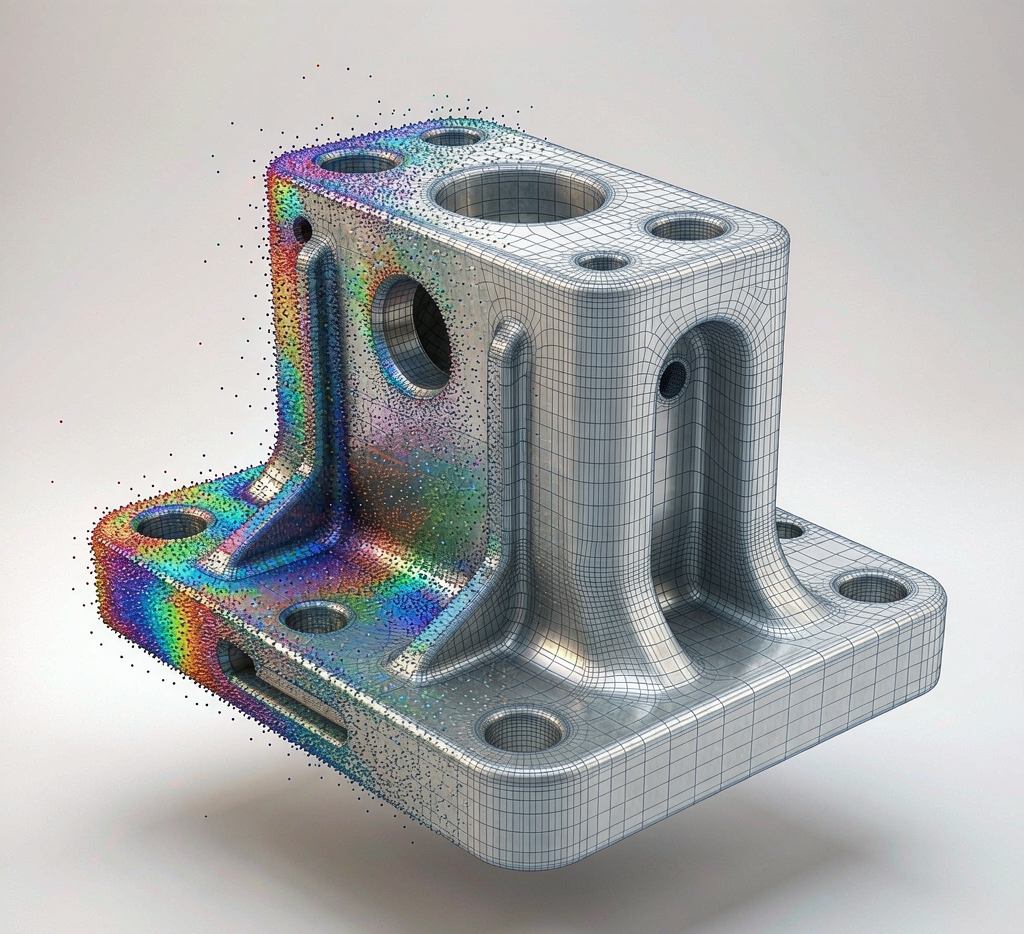

点云到模型：把扫描数据变成可编辑的设计源

很多团队扫完点云就犯难：密密麻麻一片点，既不能直接改也不能出图。点云到数模的建模流程，才是把扫描变成设计源的关键一步。配准、抽面、建特征、校验，每一步都决定最终模型好不好用。本文讲透这套流程，给测绘与结构团队提几点可落地的建议。

一、为什么要做模型

点云是「照片式」几何，不可编辑、不可参数化，设计改不了。数模才是设计源，能标注、能仿真、能 downstream 用。建模是把扫描价值兑现的一步。

另一重价值是一致性。多站点云拼成整体再建模，比各自糊面更准，后续装配才对得上。

二、从点云到模型的流程

第一步是配准。多站或多次扫描用标靶/特征对齐，误差控制在容差内，否则模型错位。第二步是抽面或分割，去噪后生成网格或按平面圆柱等基元拟合。

第三步是建特征，把网格转成参数化曲面与实体，补全缺失、顺滑过渡。第四步是校验，模型与点云比对，确认偏差在允许范围。

三、精度与可编辑的平衡

直接抽面快但不可参数化，改不动；重建特征慢但好用。常用做法是基元件拟合、自由面重曲面，兼顾精度与可编辑。

偏差色谱要留档，哪些地方超限一目了然。把配准误差与比对阈值写清，是建模落地的关键。

四、交付与复用

模型按用途出格式：仿真用实体、展示用轻量。建特征树留参数，下次改型直接驱动，扫描投入变长期资产。

五、自动化与 AI 辅助

配准与抽面可半自动，特征识别靠 AI 提效，但关键件仍要人校。把自动与人工分级，效率与可靠兼得，不盲目信算法。

另一类是脚本化流程，重复件一键配准建模。把经验沉淀为模板，同类扫描复用更快，人也只做校验。

六、交付格式规范

仿真用实体、展示用轻量、归档用原网格，按用途出格式。把格式与单位写清，下游不踩坑，跨软件不漂。

另一类是坐标系与原点约定，跨软件漂移最坑。把基准固化进模板，模型才真正可复用，改型直接驱动。

七、从模型到资产

建特征树留参数，改型直接驱动，扫描投入变长期资产，避免二次扫描。多站点云拼整体再建模更准。

苏州特可特沃在做三维扫描测绘时，习惯把配准误差与参数化特征作为点云建模的硬关卡，让扫描真正变成可编辑设计源。

八、质量留档

偏差色谱与配准误差写进交付报告，哪些地方超限一目了然。把质量证据随模型走，客户与下游都放心。

把每次建模的阈值与结论沉淀，同类件下次直接套用，扫描价值持续放大，复用率提高。

九、团队协作规范

扫描与建模常跨岗，约定命名、层、坐标系，交接不丢信息。把规范写进 SOP，新人即上手。

模型带变更日志，谁改的、为何改可追溯，团队协作不踩重复劳动的坑。

十、小结

点云只有变成参数化数模才算设计源，配准与特征是把扫描价值兑现的关键。多站点云拼整体再建模更准，特征树留参数让改型直接驱动。苏州特可特沃用配准误差与参数化特征把关，让扫描真正变成可编辑、可复用的设计资产。

坐标系原点约定固化，跨软件不漂，下游不踩坑。

变更日志可追溯，团队协作不重复劳动。

特征树留参数，改型直接驱动扫描变资产。

偏差色谱随模型走，质量证据客户下游都放心。

多站配准成整体，比各自糊面更准。

基元拟合保特征，自由面重曲面。

参数化特征树，下游可标注可仿真。

交付格式按用途分，仿真实体展示轻量。

点云到模型把不可改几何变成设计源：多站配准成整体、基元拟合加自由面重建、参数化特征树、色谱比对校验。它让扫描可标注可仿真可改型，投入变长期资产。配准精度与参数化是落地关键，坐标系原点约定固化后跨软件不漂。把每次建模的阈值与结论沉淀，同类件下次直接套用，偏差色谱随模型走，质量证据客户下游都放心。多站点云拼整体再建模比各自糊面更准，特征树留参数让改型直接驱动，扫描价值持续放大，复用率稳步提高。下游按用途出格式，仿真实体展示轻量，模型真可复用。

环节	主要风险	把关动作
配准	错位	标靶/特征对齐
抽面	丢特征	基元拟合
重建	不可改	参数化特征
校验	超差	色谱比对
