对讲机电池外壳结构设计｜卡扣寿命与跌落防护的

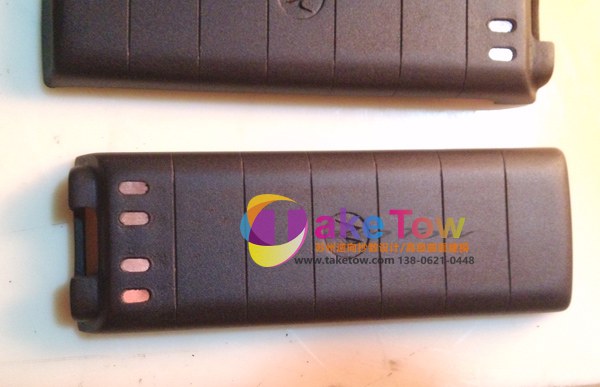

对讲机电池外壳看着简单，四张图背后是卡扣寿命、跌落防护、触点定位三笔账。这是 苏州三维逆向抄数 REA 做过的结构项目。

这个项目难在哪

对讲机电池是整机里被拆装最频繁的部件：充一次电拆装一次，一天下来几十回。电池外壳的 卡扣、导轨、触点定位件，寿命必须按"高频次拆装+意外跌落"双重标准算。外壳还承担 防水职责——对讲机淋雨是常态，电池仓进水整机报废。

怎么拆件

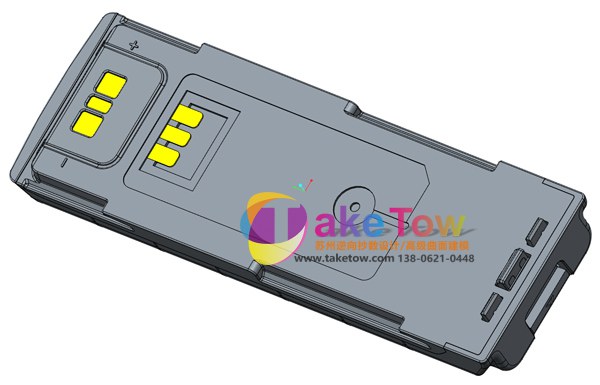

外壳分前壳、后壳两件，加上内部的触点支架。前壳带卡扣导轨，后壳带锁扣机构，两件合拢 后内部形成电池定位腔。

拆件时把"磨损件"和"结构件"分开：卡扣、导轨这些天天摩擦的部位，材料按耐磨等级 单独选；壳体本体按强度选。两套要求放在两个件上，各有各的模具。

关键结构怎么处理

卡扣寿命靠三个手法拉长。一是扣合量按材料回弹校准，插拔力落在省力区间，不靠蛮力硬扣； 二是卡扣根部加大圆角，消掉应力集中的裂点；三是导向斜面做足，歪着插也能顺进去，减少 硬碰硬。

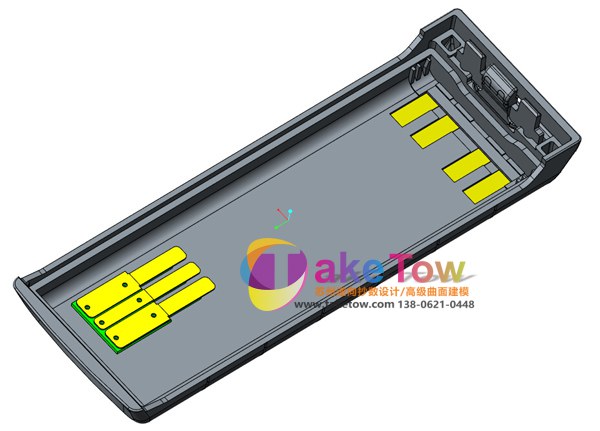

跌落防护方面，四角内侧布置了缓冲筋，跌落时先由筋吸收冲击，不直接传到电芯。触点定位 做了双重约束：位置靠定位柱锁定，方向靠防呆斜面，装反了物理上就装不进去。

防水靠后壳周圈的止口压紧，配合密封圈槽。合壳螺钉的分布按压缩密封圈的均匀性排布， 不是等距好看，是压力均匀。

最后交了什么

三件数模、零件图、卡扣插拔力设计记录、跌落缓冲筋布局说明。这批外壳后来随整机通过 了客户的跌落与淋雨测试。

同类的活还能怎么接

手台电池、工具电池包、移动电源外壳，都是"高频拆装+跌落+防水"三件套。太仓、昆山 做电池结构件的工厂有需求，页尾电话直接联系。
