电子猫眼结构设计：A/B组件分离适配门厚、镜头双腔隔离防雾、滴水檐防雨、内嵌螺钉防撬，交付全套数模与细节图。苏州三维逆向抄数REA。
实景拍摄，未经修图处理【待核对：图片版权与业主授权】
装在入户门上的电子猫眼，外机淋雨日晒，内机进屋乘凉，一个产品两种环境。A/B 两组 件分离式结构是这道题的标准解法。这是苏州三维逆向抄数 REA 做过的项目。
电子猫眼一半在门外一半在门内：外机要防雨防晒防撬，内机要好看好摸。两部分用一根门厚 范围内的连接管穿起来，还要适配不同的门厚——入户门从四厘米到九厘米都有，结构必须 留出调节量。镜头贴着门外，冬天室内外温差大，镜头起雾就瞎了。

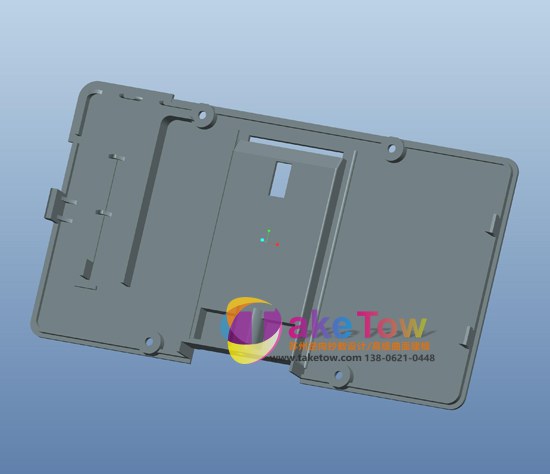

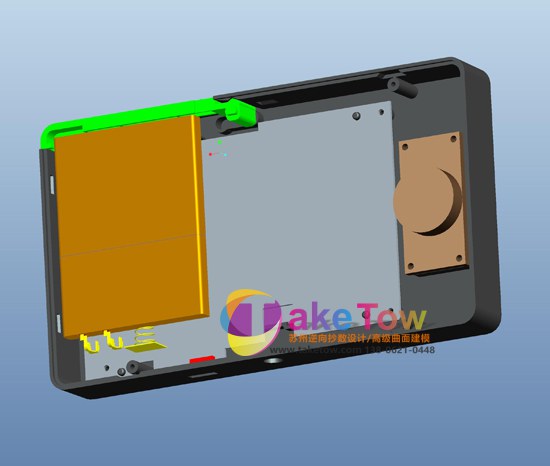

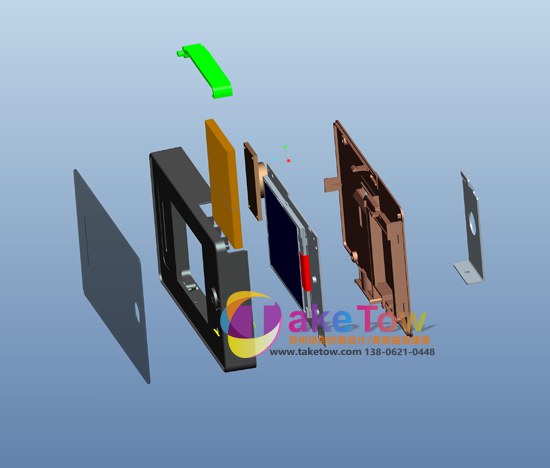

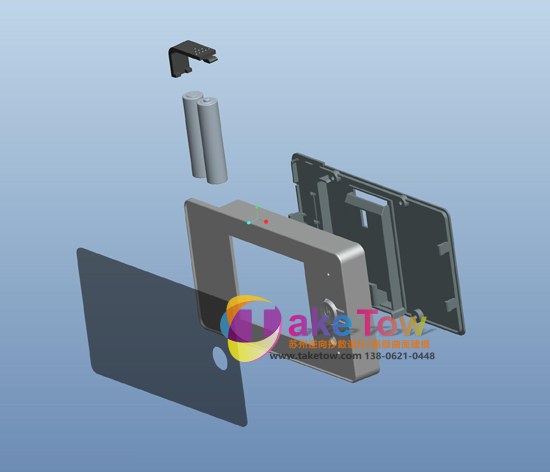

外机组件（A 组）：前罩、镜头座、半透明感应窗罩、后壳；内机组件（B 组）：面板、支架、 后盖；中间连接件：调节连接管、防转定位件。
每组内部先自装配，再通过连接管与对方对接。适配门厚靠连接管的分段调节结构：内管 带齿，外管带卡槽，按门厚抽拉到对应档位锁死，装好之后不晃。
镜头防雾是结构问题不是电子问题。镜头座与外机前罩之间做了双腔隔离：镜头腔密闭干燥， 与外界只隔一片镜片；外界腔留通气孔平衡气压。温度变化时雾气凝在外腔壁上，凝不到 镜头上。
防雨靠外机自身的滴水结构：前罩边缘做滴水檐，雨水顺檐流走不进缝；镜头镜片与前罩的 配合面带斜度，水顺斜面离开镜片中心。
防撬在结构上做了两层：外机与门之间用内嵌螺钉固定，工具要从特定孔位才够得着；连接 管穿门处带防转定位件，外机被掰动时力传到门板上，不传到连接管螺纹上。
A/B 两组件加连接件全套数模、门厚适配调节结构说明、镜头防雾腔体剖面图、防雨滴水 结构细节图。客户按此开模并完成淋雨与高低温测试。
智能门锁、门铃摄像头、可视对讲分机，都是"跨门分离式"结构，一套逻辑通用。苏州、 上海做智能门户产品的工厂有结构需求，页尾电话联系。
| 拆件方案 | A 外机组+B 内机组+调节连接管；分组自装配 |
|---|---|
| 门厚适配 | 内管带齿外管带卡槽，分段抽拉锁紧，防转定位 |
| 防雾设计 | 镜头双腔隔离；外腔通气平衡气压；雾凝不到镜头 |
| 防雨防撬 | 前罩滴水檐；镜片面配合带斜度；内嵌螺钉+防转传力 |
| 交付格式 | 全套数模、调节结构说明、防雾剖面图、细节图 |
| 设计软件 | CREO 参数化结构、UG 装配分析 |
| 案例分类 | 产品结构设计案例 |
|---|
以上信息由苏州特可特沃工业设计有限公司项目组现场实测整理，【待核对：真实项目数据以合同与验收单为准】
