净化加湿一体机结构设计｜风道水路同机布局怎么

净化和加湿塞进一台机器，风道和水路在同一个壳子里打架。这个项目的核心是把两条 系统各安其位。

这个项目难在哪

净化加湿一体机是两个产品拼一个壳。净化那半要的是风道顺、密封好，脏风不能短路；加湿 那半要的是水箱稳、出雾匀，冷凝水不能乱流。两条系统叠在一个壳体里，最难的不是各自做 好，而是互不干扰：风带起来的水汽不能凝在电路板上，水箱的水不能渗进风机仓。

怎么拆件

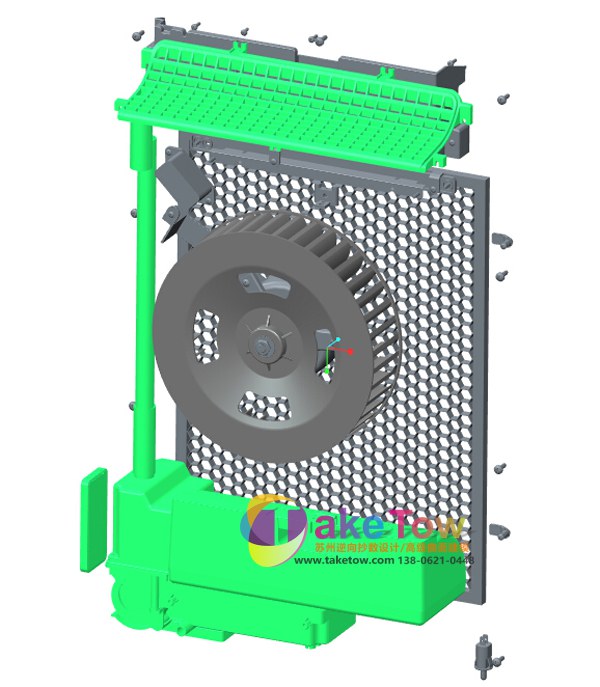

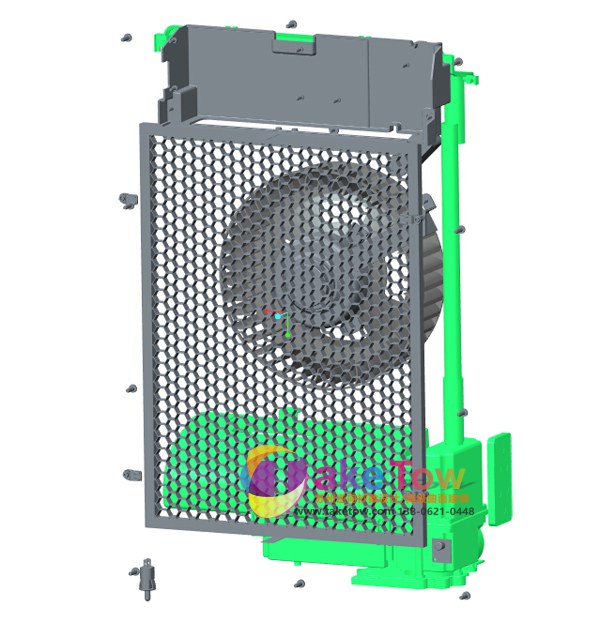

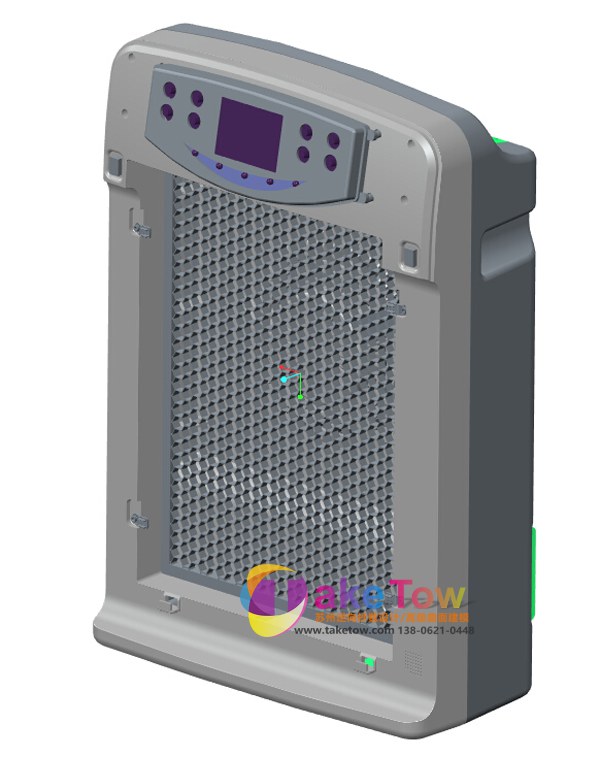

壳体分前壳、后壳、底座三大件，内部按风道走向布置：风机仓、滤网仓、水箱仓、出雾通道 各自独立成腔，腔与腔之间靠隔水筋和导风斜面分开。

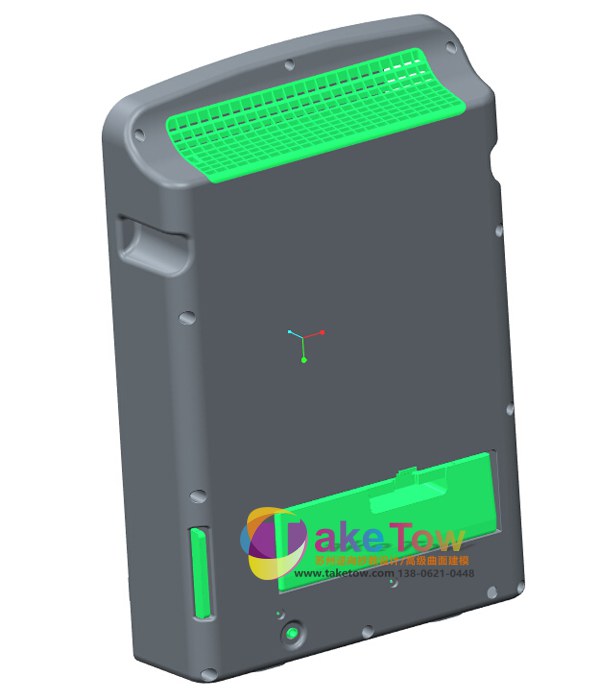

水箱做成独立抽拉组件，卡位在机身侧面，取出加水不碰电路仓。风机的减震脚垫单独出件， 避免整机运转时机身共振出噪音。

关键结构怎么处理

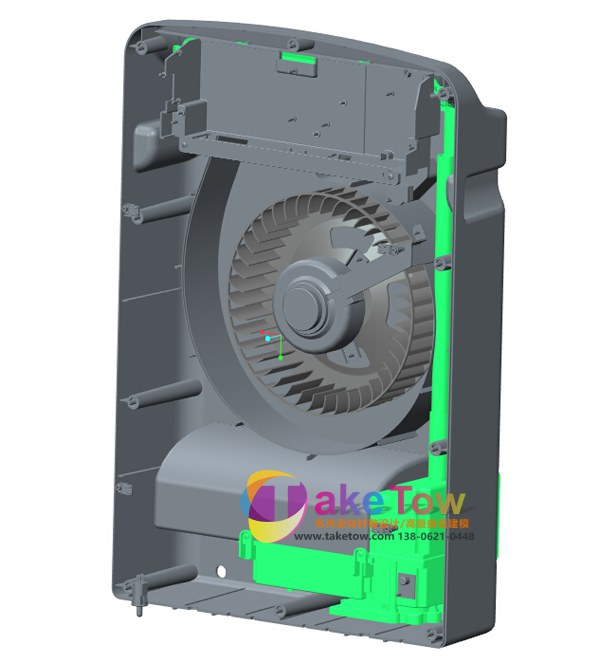

风道设计是第一个关键。进风从后壳下部进，穿过滤网仓向上，出风绕开水箱顶部，全程不跟 出雾口抢位置。风道壁上的导流斜面角度反复调过，保证风阻小、噪音低。

水电分离是第二个关键。水路上的每个接缝都按"万一渗水"设计：水箱底部四周做了导流槽， 就算密封圈失效，水也顺着导流槽从底部的泄水口流出去，不会流到电控仓。

加湿模块的冷凝水回收也在结构里解决：出雾通道内壁做斜面，冷凝水自然回流到水箱，不在 通道里积水。

最后交了什么

整机结构数模、三大件加内部组件的零件图、密封与导流关键尺寸表。试模前的结构评审问题 清单也一并交了，把"卡扣回弹""缩水痕位置"这类模具环节容易翻车的点提前写明。

同类的活还能怎么接

空气净化器、纯加湿器、新风机的内部布局跟这台是一个思路：风道顺不顺、水电分不分得 开，决定产品口碑。苏州本地做环境电器的工厂如有结构外包需求，可直接对接页尾电话。
