美工刀具结构设计｜刀片更换机构与滑锁手感方案

美工刀的结构核心就一个机构：刀片推出、锁定、收回、更换。手感好不好、用起来 安不安全，全在这套机构里。这是苏州三维逆向抄数 REA 做过的结构项目。

这个项目难在哪

美工刀天天被推、被锁、被掰，机构件的磨损比任何家电都直接。结构上要管四件事：刀片 推出行程顺滑；锁定位置牢靠，切硬物不回缩；折断刀片的前端定位准；更换刀片不用工具。

怎么拆件

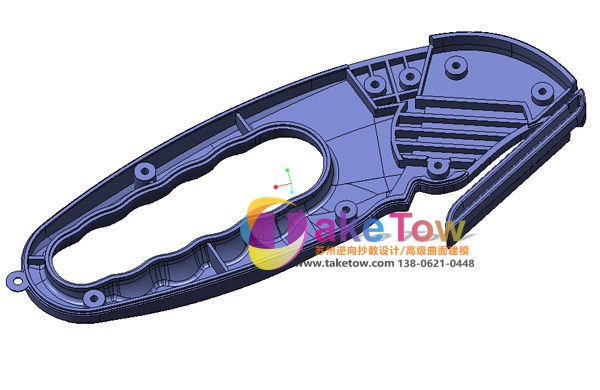

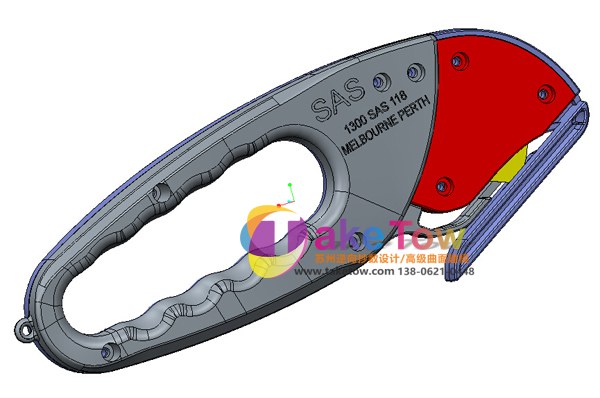

按机构拆：上壳、下壳、滑块（推刀钮）、刀架、锁定弹片、尾盖。滑块与刀架之间用燕尾 导轨配合，导向面在数模里按磨损余量放了一点——机构用半年后还能推得顺，靠的就是这段 余量。

关键结构怎么处理

锁定机构用弹片棘齿：滑块推到档位，弹片卡进齿槽。齿槽的深度和弹片的弹力是一对参数： 卡得深锁定牢但推动费力，卡得浅顺滑但容易跳档。我们按"推感有段位、锁定不打滑"两头 试值，齿形角度做了调整验证。

刀片更换机构靠尾盖拉出式：拧开尾盖抽出旧刀片，新刀片顺着导向槽插进去。导向槽同时 是刀片的定位基准——刀片伸出长度的重复精度就靠这段槽的宽度公差保证。

强度方面，刀架承担切削反力，与壳体的连接柱加粗并加金属嵌件；下壳在握持区做了内凹 防滑纹，纹路走向顺着握持发力方向。

最后交了什么

六件数模、零件图、燕尾导轨与棘齿齿形参数、刀片导向槽公差要求。客户按此开模，机构 手感一次调试到位。

同类的活还能怎么接

裁纸刀、卷笔刀、折叠工具刀，滑动锁定机构的手法相通。苏州及周边做手动工具的工厂有 结构需求，页尾电话联系。
