电子压力电饭煲结构设计｜锅体锅盖主板三层装配

带电子压力的电饭煲，锅盖就是个小压力容器，密封、锁扣、安全泄压一样不能省。这 是苏州三维逆向抄数 REA 做过的整机结构项目。

这个项目难在哪

电子压力电饭煲比普通电饭煲多一整层要求：锅盖要承压，密封圈要可靠密闭，锁扣要 压力越大压得越紧，还得有泄压保底。结构上最难的是把承压件、密封件、电路件三层放进 同一个锅体轮廓里，互不抢空间。

怎么拆件

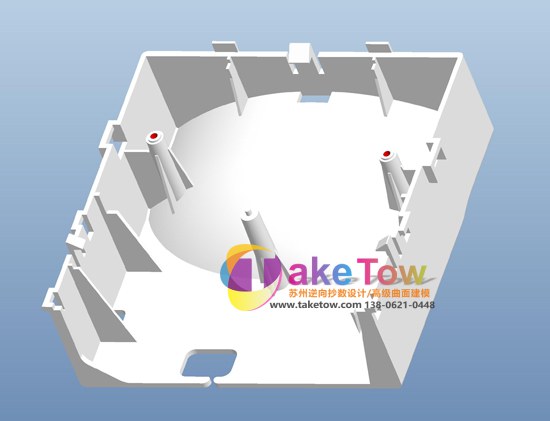

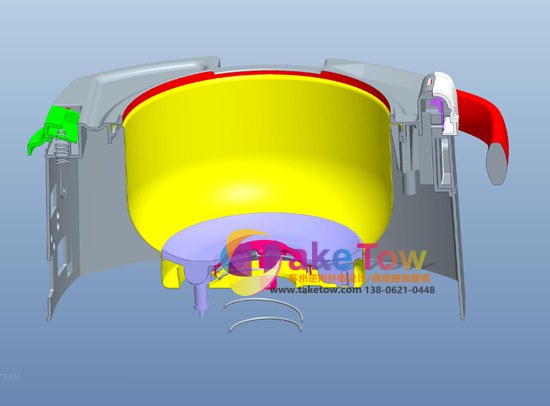

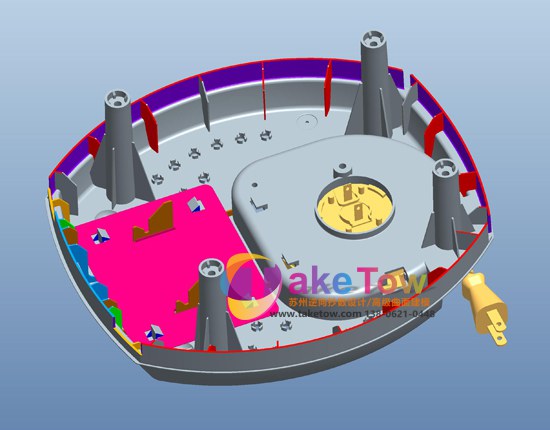

按装配体拆三块：锅盖组件（含密封圈槽、锁扣机构、泄压阀位）、锅体组件（含外壳、内锅 定位、加热盘）、底座组件（含主板支架、电源仓）。

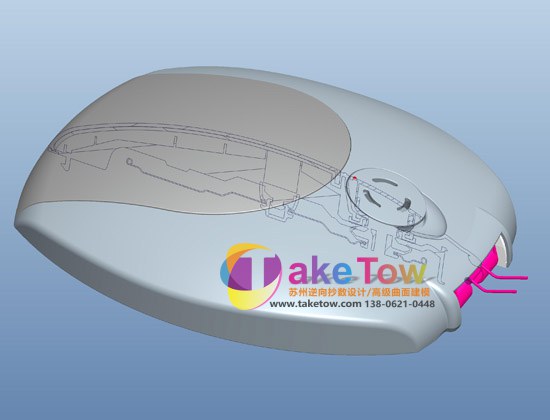

锅盖组件内部再分：面盖、内盖、密封圈、扣钩。每一件单独出图，密封圈作为标准件出 规格图，模具和采购各拿各的。

关键结构怎么处理

密封是头号工程。密封圈截面形状按压缩量反推：合盖后压缩率落在密封可靠又不费力开盖的 区间。密封槽的宽度深度按圈体膨胀预留——锅内升温后圈体膨胀，槽给不够会把盖顶变形。

锁扣做自增力结构：锅内压力往上顶盖，锁扣斜面把这份压力转成水平锁紧力，压力越大锁得 越死，不依赖弹簧刚性。

泄压与安全互锁在结构上双重保障：锁扣没到位，锅盖与锅体的位置开关不接通，程序不启动 加热；泄压阀位在锅盖几何最高点，蒸汽垂直向上排出，不对着人。

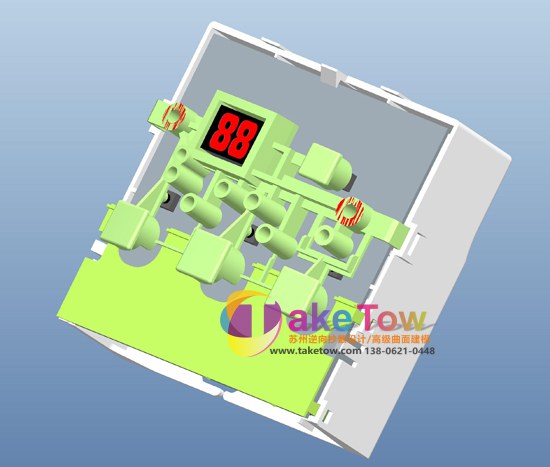

主板支架独立成件：主板不直接压在外壳上，支架带减震垫，煮饭全程的振动传不到焊点上。

最后交了什么

三大组件数模、总装与分装爆炸图、密封圈规格图、锁扣自增力校核说明、安全互锁结构说明。 客户拿这套结构直接对接模具与安规测试。

同类的活还能怎么接

压力锅、电压力煲、蒸压类小家电，承压密封这一套逻辑通用。苏州、常熟做厨房电器的工厂 有结构需求，页尾电话联系。
