离心风轮逆向测绘｜几十片密集叶片怎么扫全

叶片又多又密还互相遮挡。进口设备的配套件坏了，我们从实物把它复制出来。

这只件卡在哪

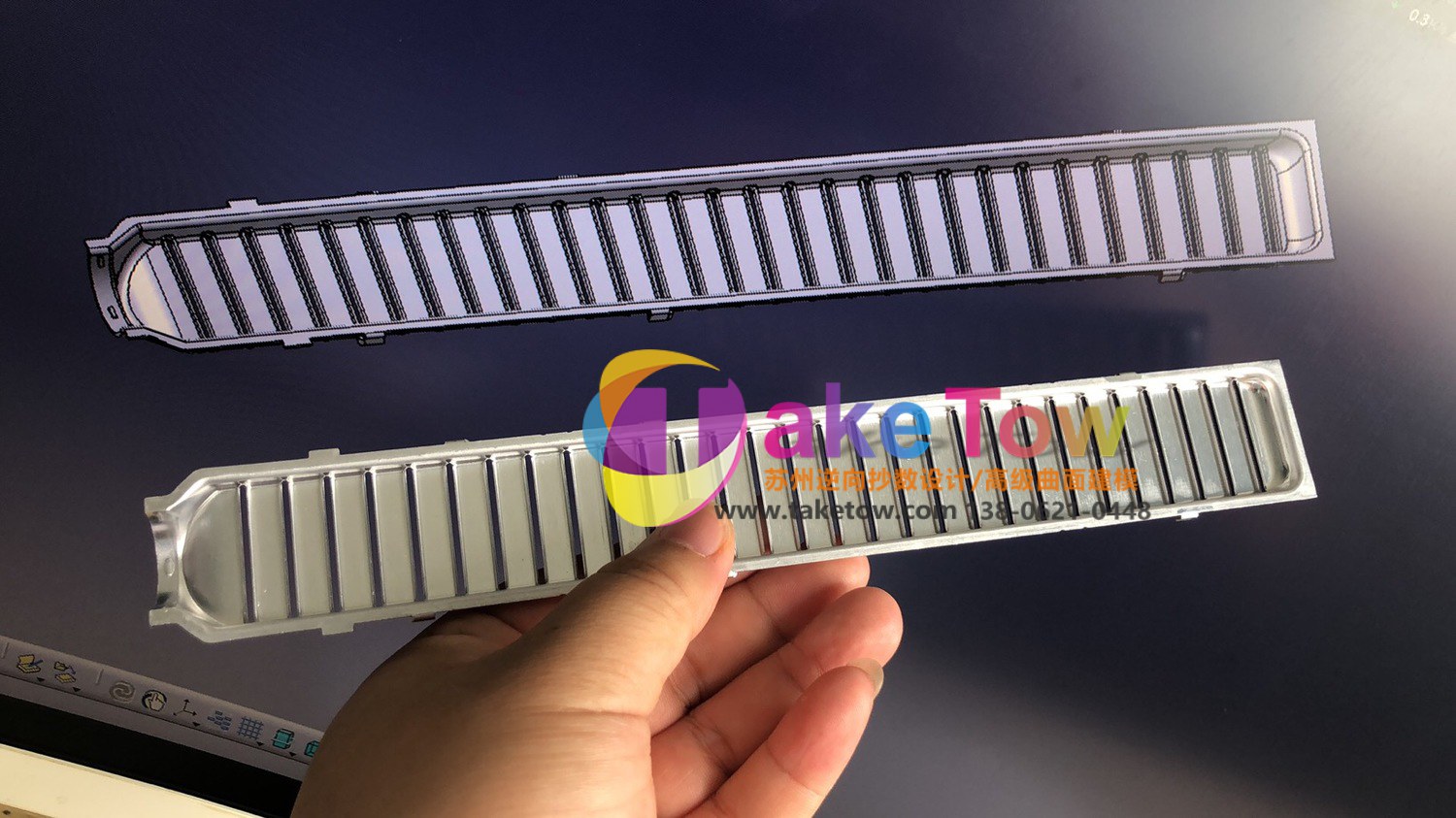

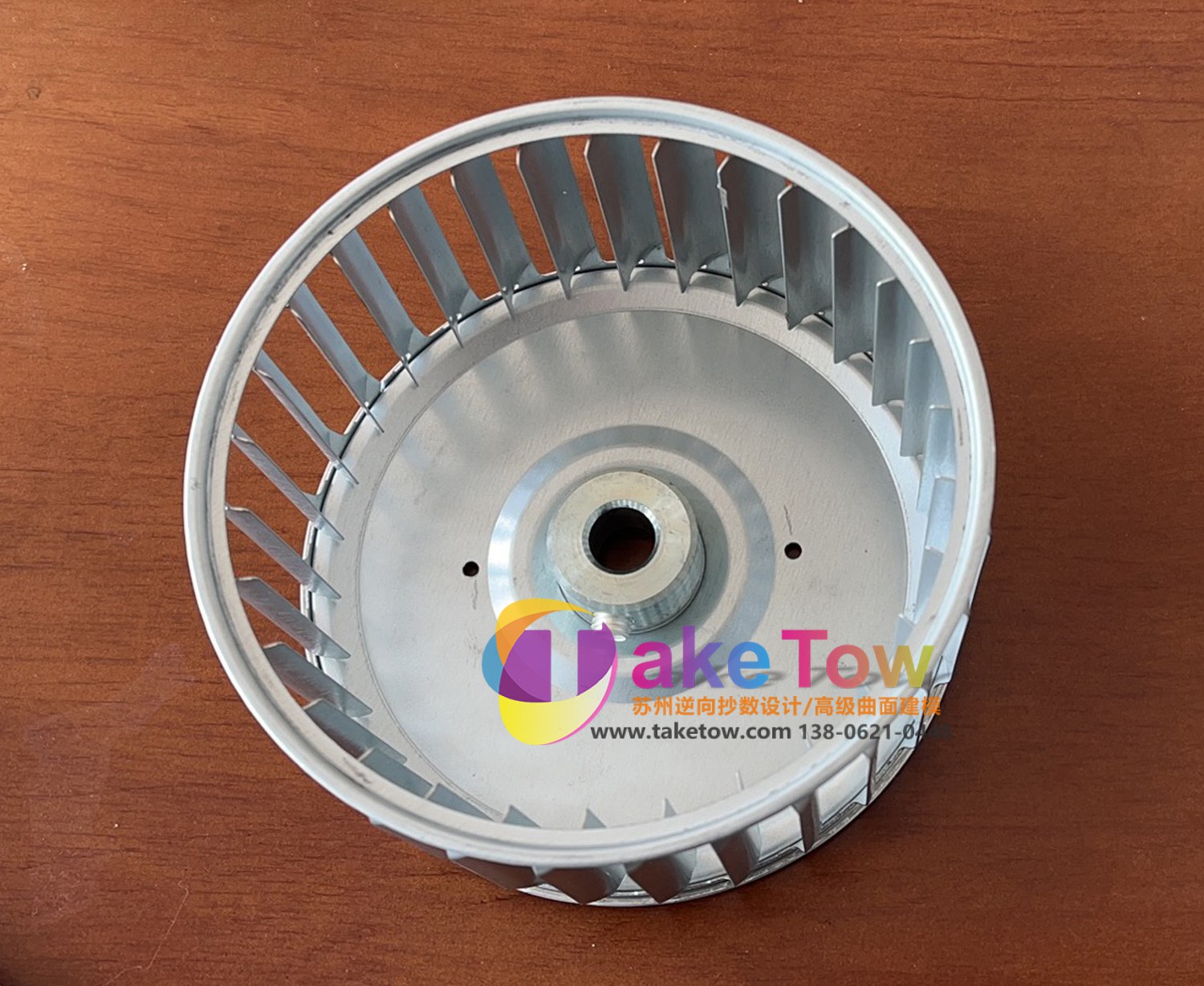

离心风轮是吸尘器、烘干设备和工业除尘机组的风机核心，由前盘、后盘和数十片弧形叶片焊接 或者铆接而成。

叶片薄、间距密、排列呈螺旋分布，靠离心力把气流甩出去。任何一片叶片的形状或者角度偏差， 都会带来风量下降和运转噪声。

这类风轮多是进口设备的配套件，国内难寻同规格替代。设备一坏就停机，等原厂配件周期长、 价格也高。

现场怎么扫

先量整体尺寸：风轮外径、内径、总高、叶片数量，记录前后盘的板厚和铆接位置。

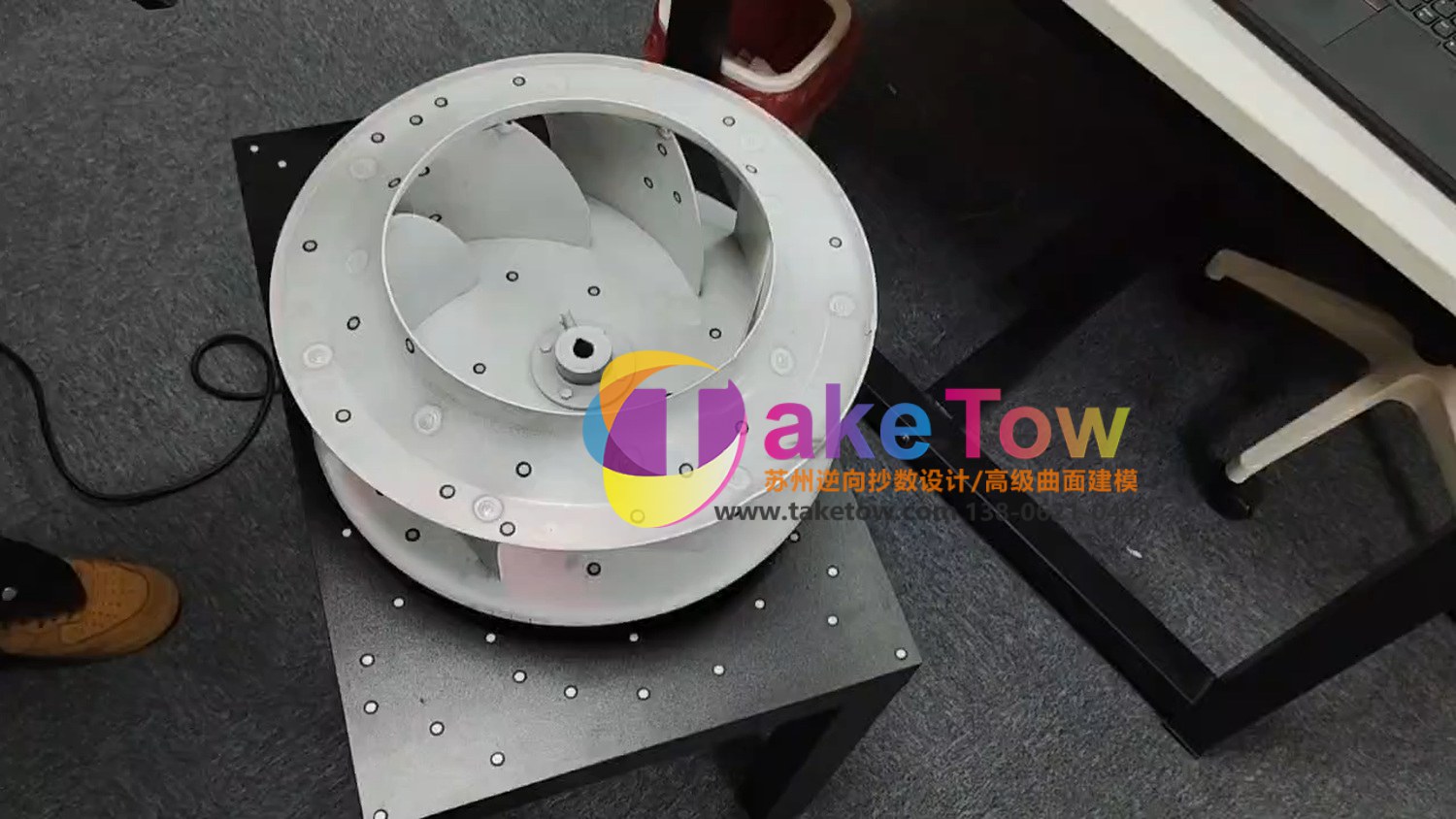

风轮是金属薄壁件、局部反光，喷薄层显影剂保证数据完整。

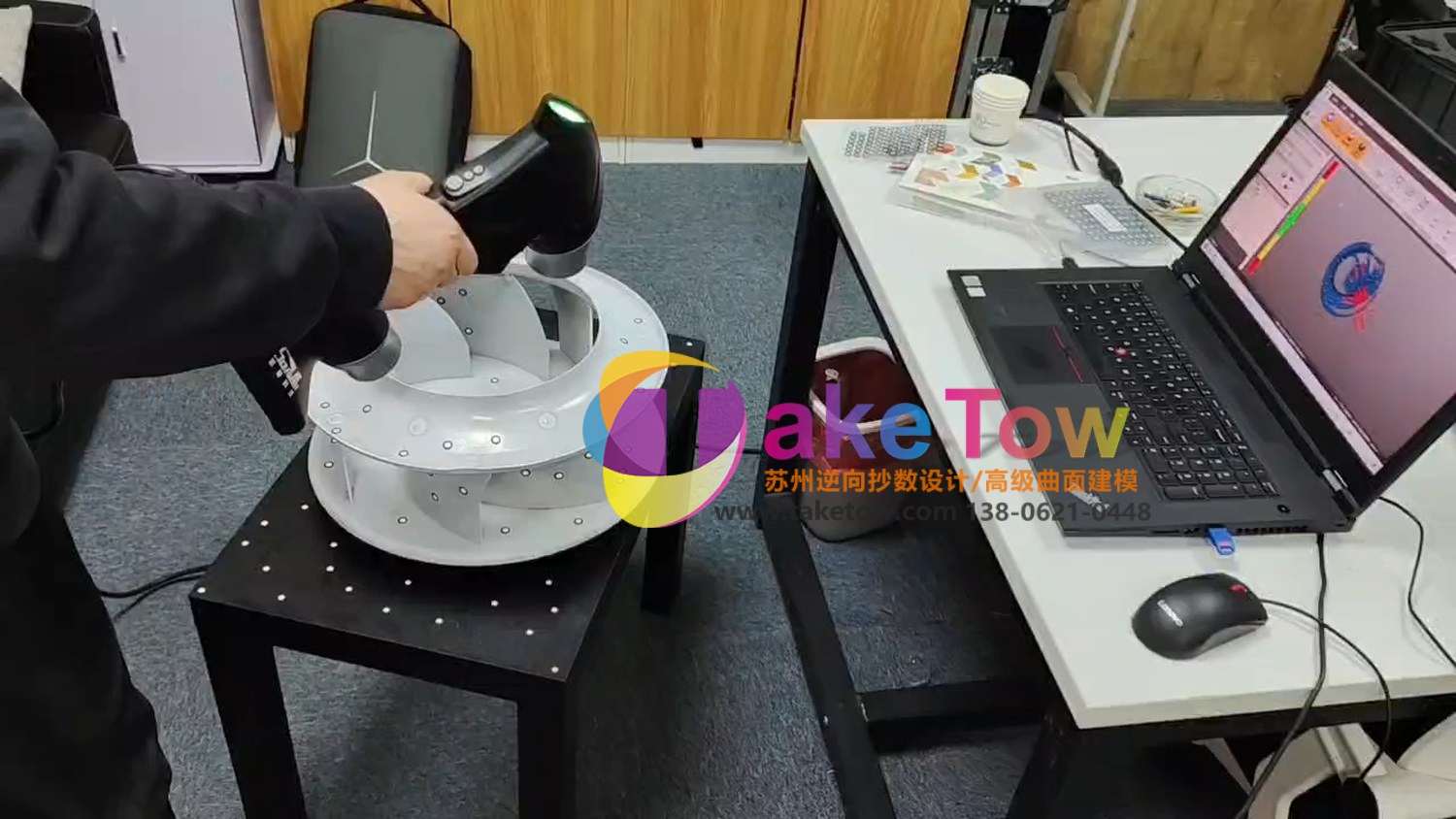

分内外两圈扫：先扫外圈叶片曲面，再翻转扫内圈和前盘。叶片密集处加站位。

密集叶片是难点，间距小、互相遮挡，常规扫法一定漏。我们采用小视场模式分区逐片加密扫描 ——一片一片过，宁可多花时间也不能漏。

以前后盘同轴度和铆接孔为基准拼合点云，检查叶片分布是否均匀。

最难的一关

遮挡。

几十片叶片螺旋排列，从外面看只能看到最外圈那几片的正面，后面的全被挡住。漏扫一片， 阵列的时候就按错误的规律复制出几十片，整轮报废。

我们的处理是分区逐片补扫，用小视场模式从叶片之间的缝隙探进去，把每片的形状采全。采完 检查叶片分布的均匀性——分布不均说明有漏采或者重复。

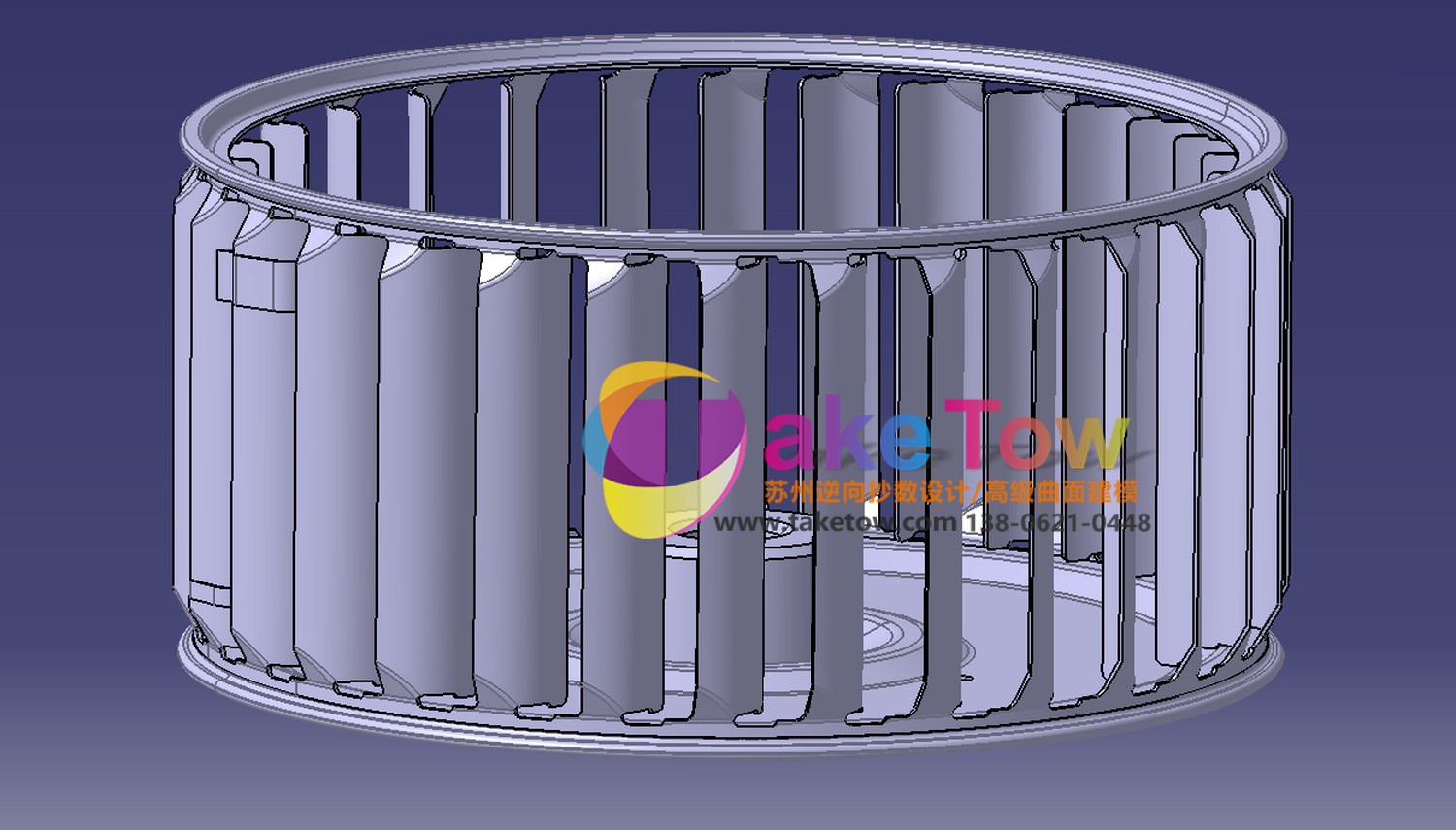

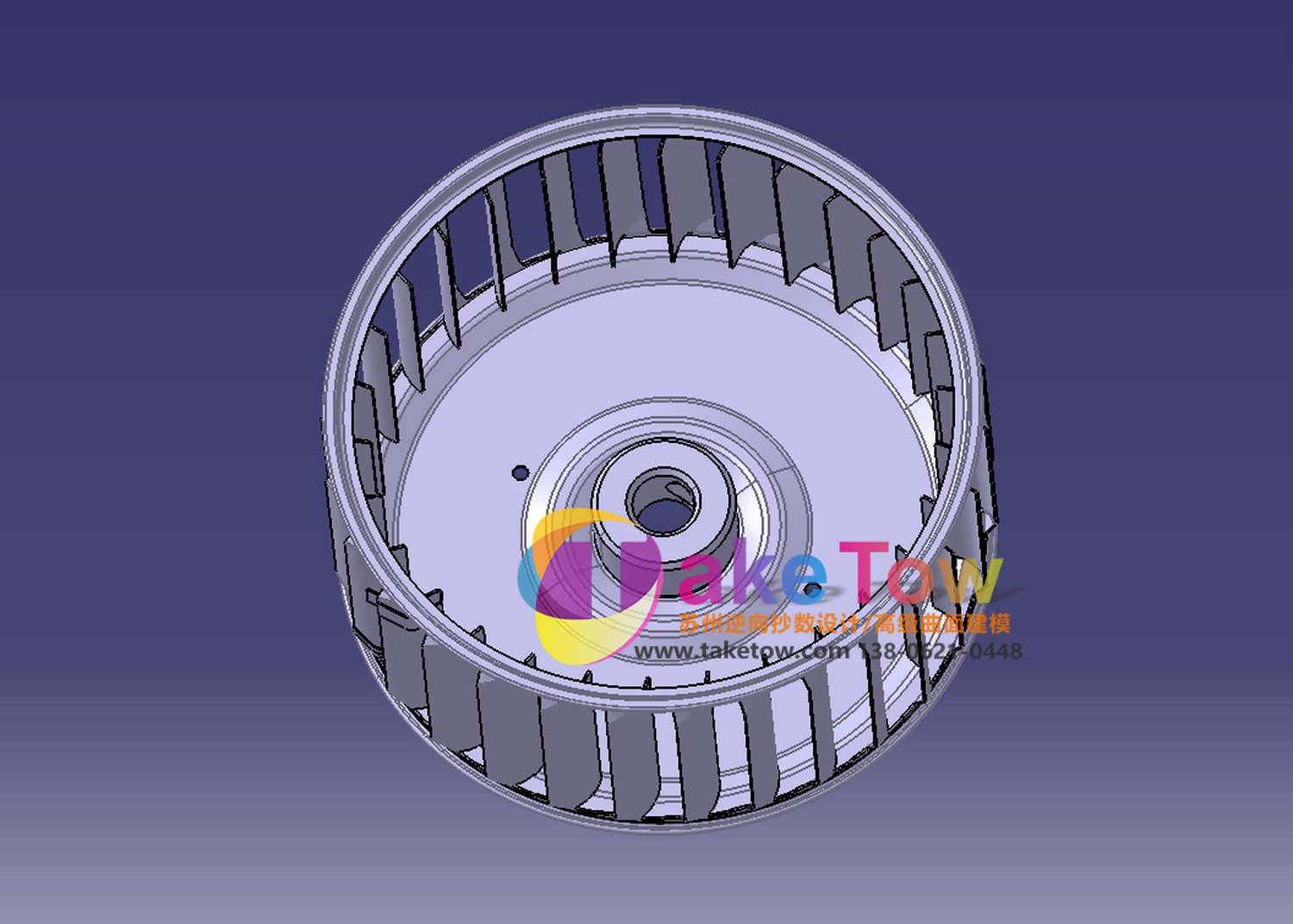

建模阶段沿径向切取多个截面，提取叶片弧度、厚度和安装角的变化规律，参数化生成单片叶片 后按实测螺旋角阵列成整轮。这样每片一致，动平衡风险压得住。

前后盘的板厚、铆接孔位、轴孔也按实测重建，叶片与盘体的连接方式（焊接还是铆接）按实物 还原，保证加工工艺能实现。

最后交了什么

核对三项：重建模型跟原始点云整体比对，叶片曲面和安装角重点复核，出偏差云图；风轮跟 电机轴、蜗壳做虚拟装配，检查轴向间隙和径向配合；核对每片叶片的形状一致性，评估动平衡 和噪声风险。

交付三维数模、原始点云、偏差报告和标了曲面公差、动平衡要求、焊接工艺要求的工程图， 可以直接下厂加工。叶片数、角度、直径整理成可驱动参数，风量版本派生方便。

同类型的活还能怎么接

离心风轮、轴流叶轮、涡轮盘、各类密集叶片结构，都走"提规律、建单片、阵列成整轮"的 路子，扫描阶段的关键是别漏片。

进口件替代这类活我们接得不少，有两点要提前说。一是风轮的叶片数、螺旋角这些参数不同 厂家完全不同，不能按通用型号套，必须按实物来。二是焊接和铆接的工艺我们会在图上标明， 但实际加工质量要靠客户自己的工艺保证，我们不代工。
