生产工装设备逆向扫描测绘建模

产线上的工装夹具磨损了、改造了，厂家早就不供图了。苏州这家钢丝工厂的做法是： 把整套工装扫回来建模，要修要改要复制都有据可依。这类活我们接得不少。

工厂工装为什么会需要逆向

生产工装（夹具、定位块、导向件、成型模、导轮座）有个共同命运：**用得多、改得多、 图纸少**。

产线跑几年，工装被现场师傅改过多少次没人记得；原设备厂家可能早就不做这个型号了； 就算还在，图纸也不一定给。等到要复制一套、或者产线要改造、或者关键件磨损失效要 重做，就会发现手里什么数据都没有。

这就是这类活最常见的触发场景。客户是苏州一家钢丝生产厂，产线上的工装件需要 复刻和局部改造，手上有实物，没有图。

工装件逆向跟产品件有什么不同

**磨损面和设计面要分开**。这是工装件逆向最大的坑。工装用久了，与工件接触的面 会磨出痕迹，扫出来的形状是"磨损后"的，不是"设计时的"。

我们的处理是：先跟客户一起辨认哪些面是工作面（会磨）、哪些是非工作面（不磨）。 工作面按对称特征、按相邻未磨损区、按功能尺寸反推还原到设计状态；非工作面直接 按点云。这一步必须客户参与确认，我们不给数。

**配合关系比形状重要**。工装件是要装到设备上、跟工件配合的。定位面的位置精度、 安装孔位、导向槽的宽度，这些比造型重要。建模时先建基准（安装面、定位销孔）， 其余特征都挂到这个基准上。

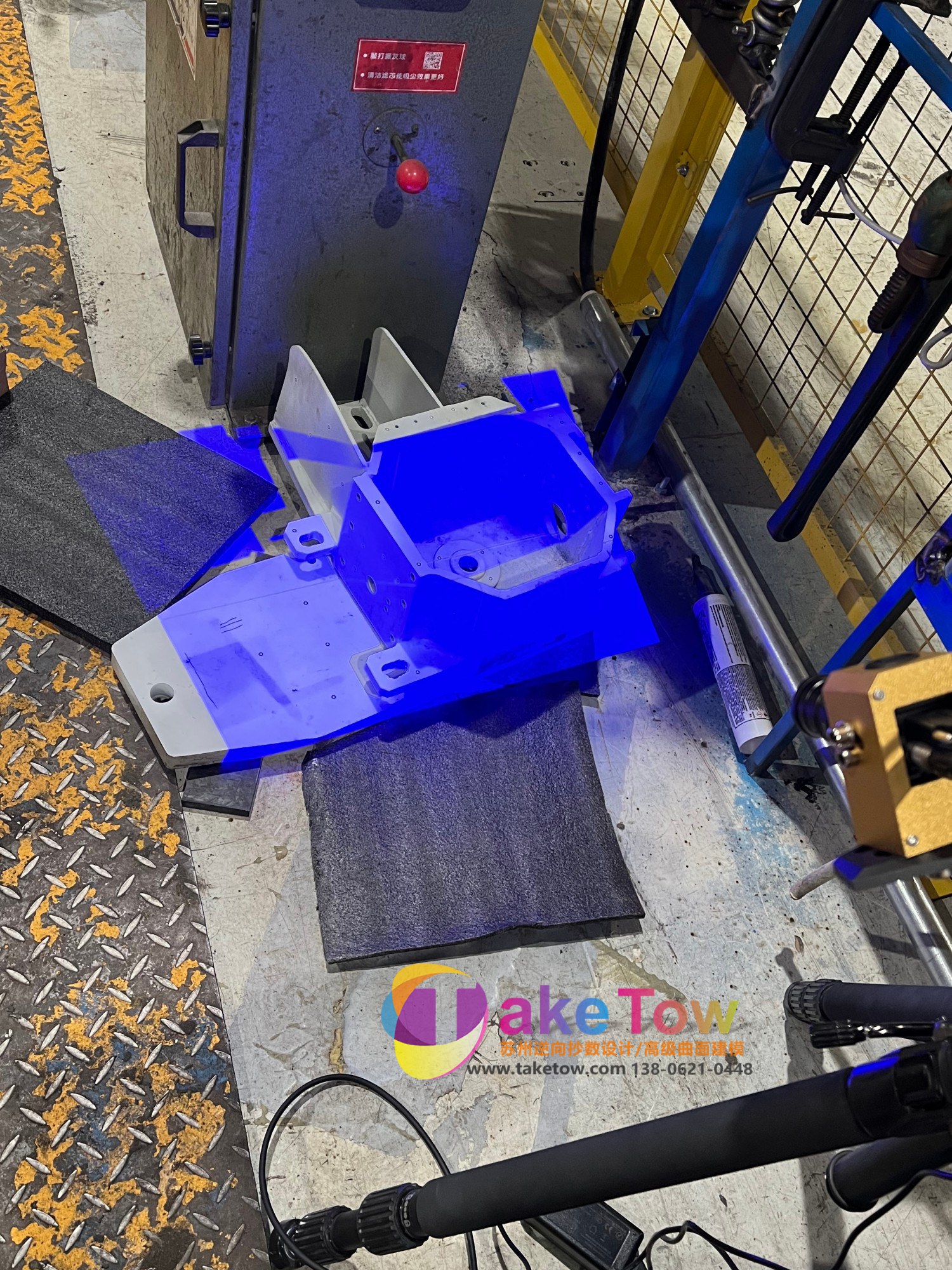

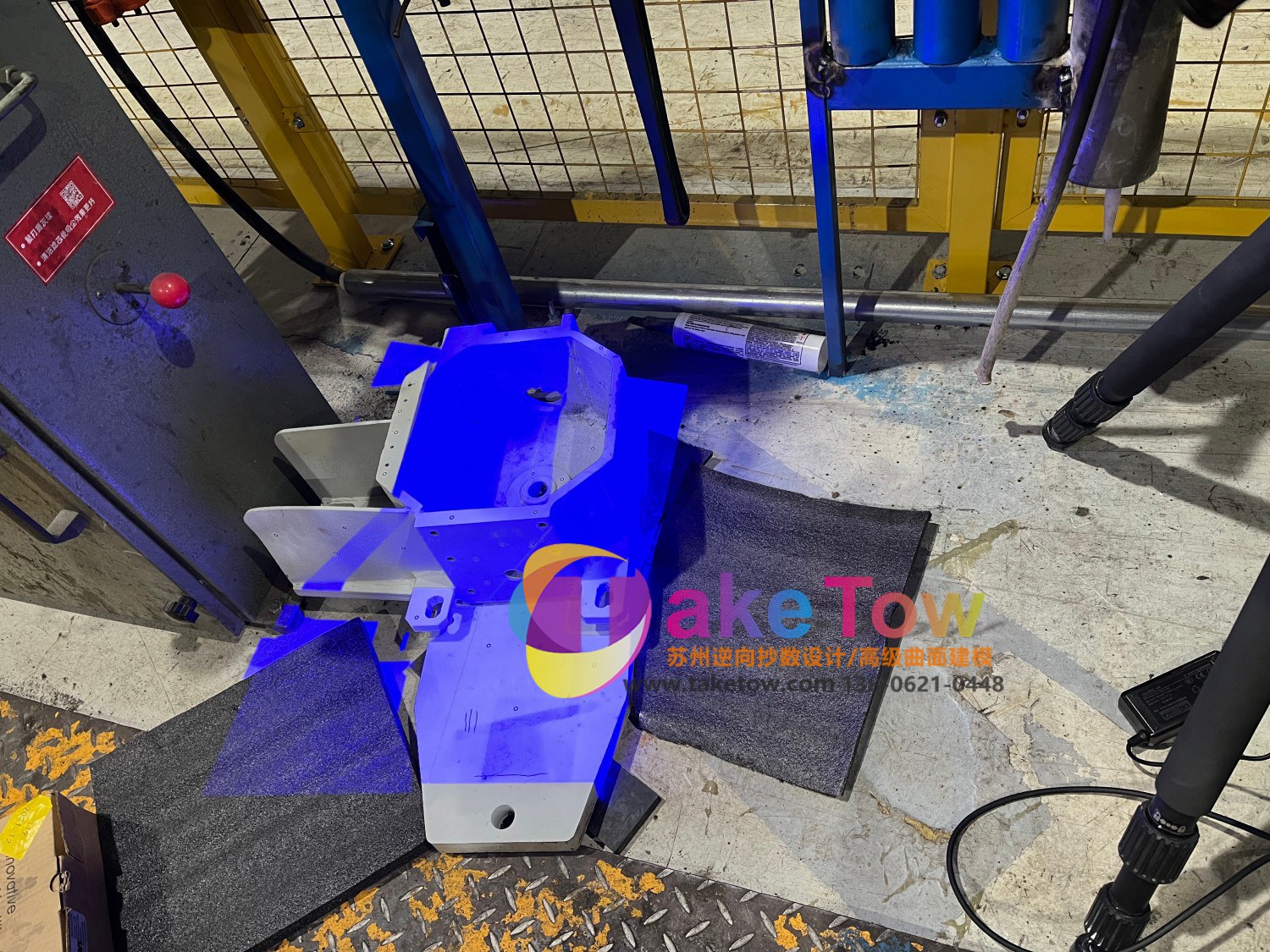

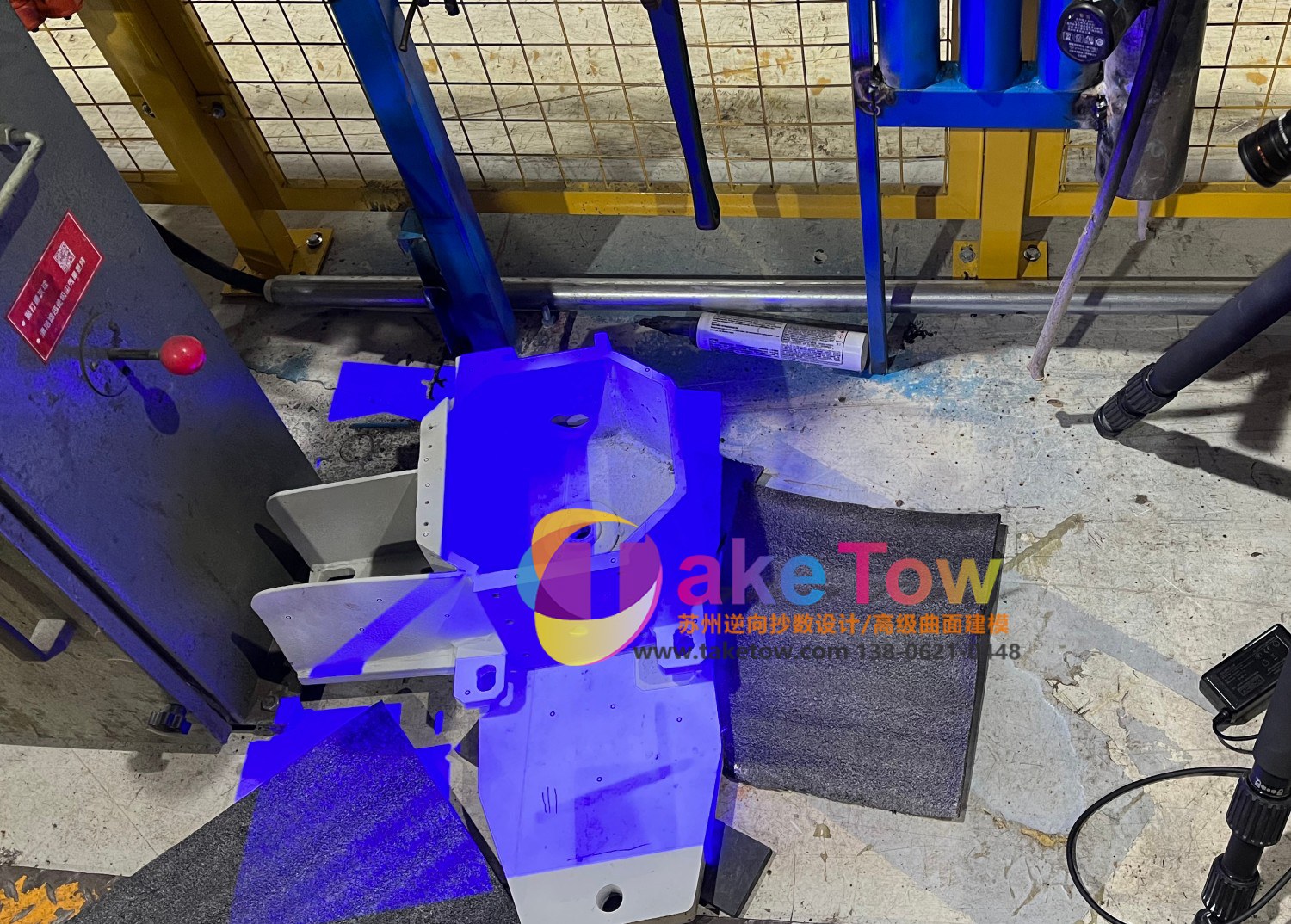

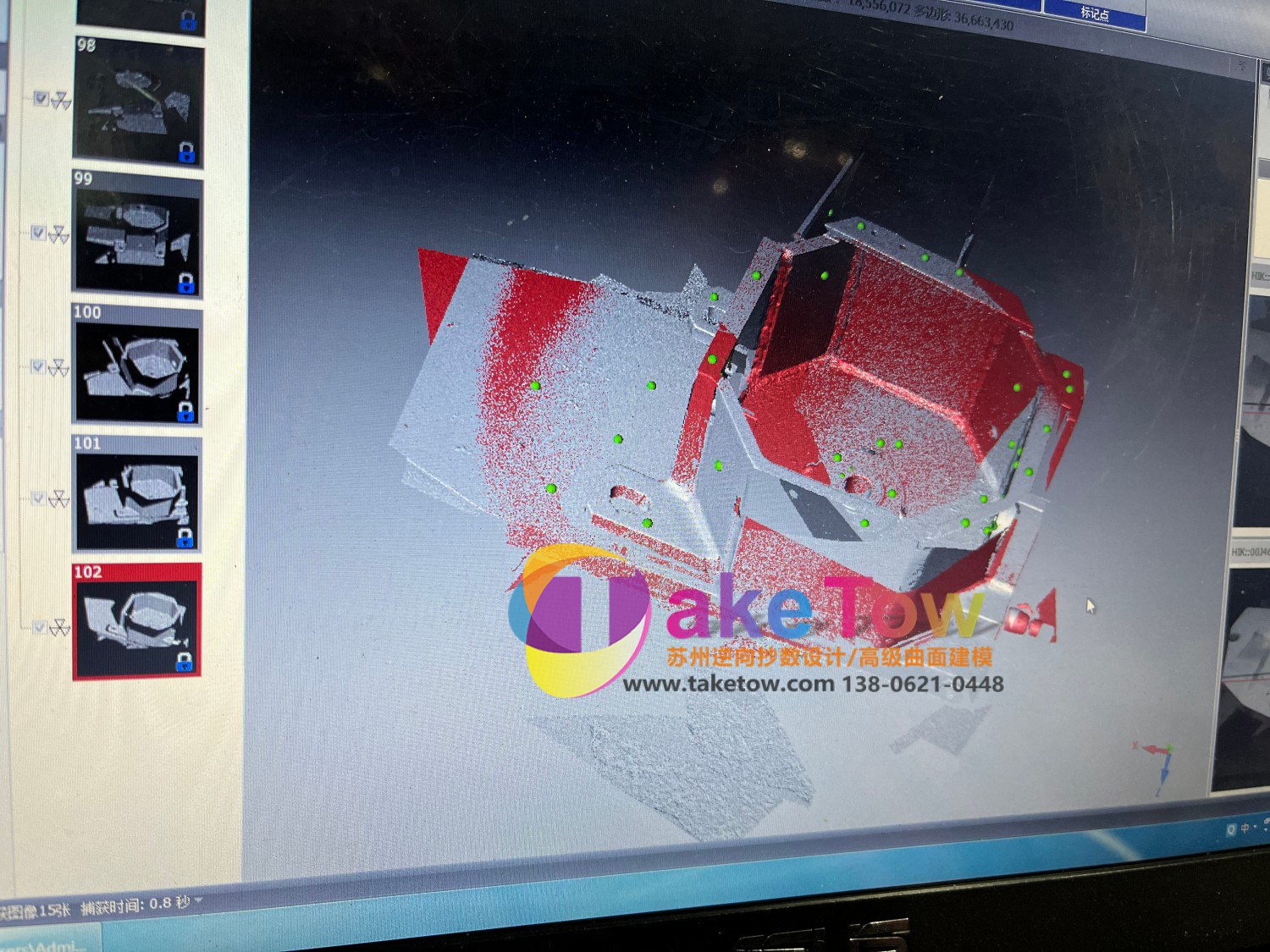

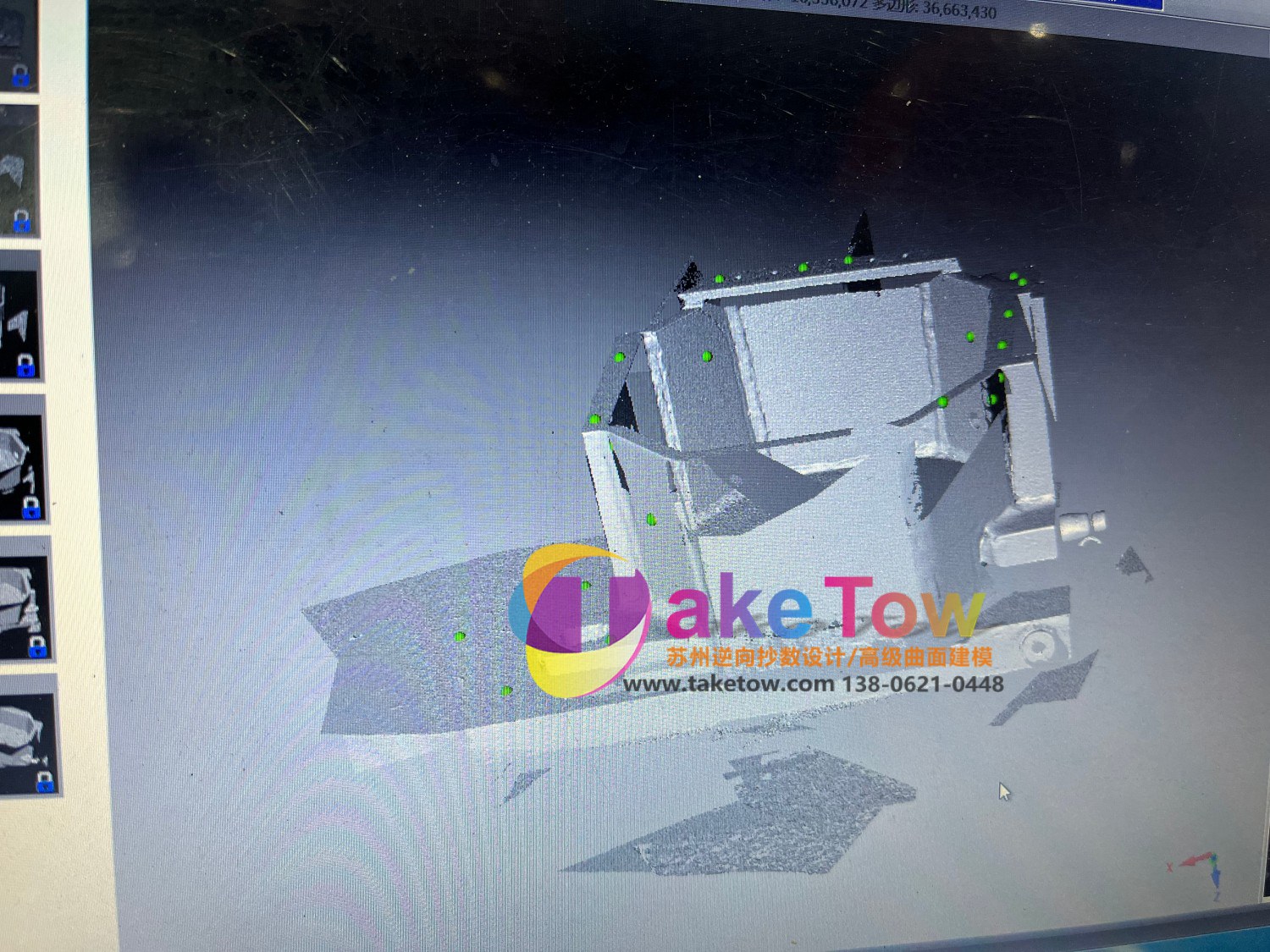

**件数多，要统一坐标**。一套工装少则几个件多则几十个件，逐个扫逐个建，最后要能 装到一起。我们按装配关系分批扫描，在设备上的原位状态下采集相对位置，建模时在 统一坐标下完成。

建模过程中的要点

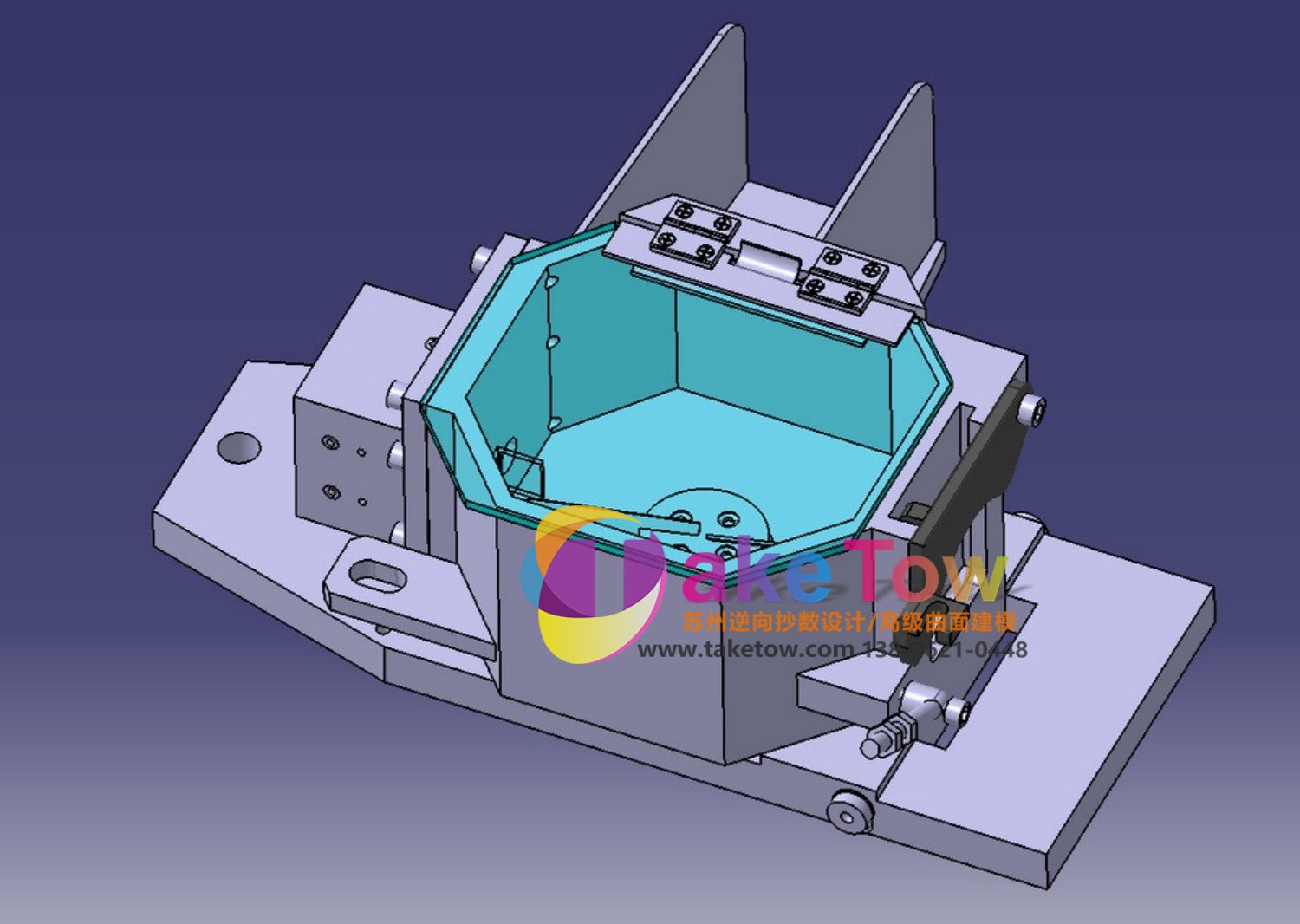

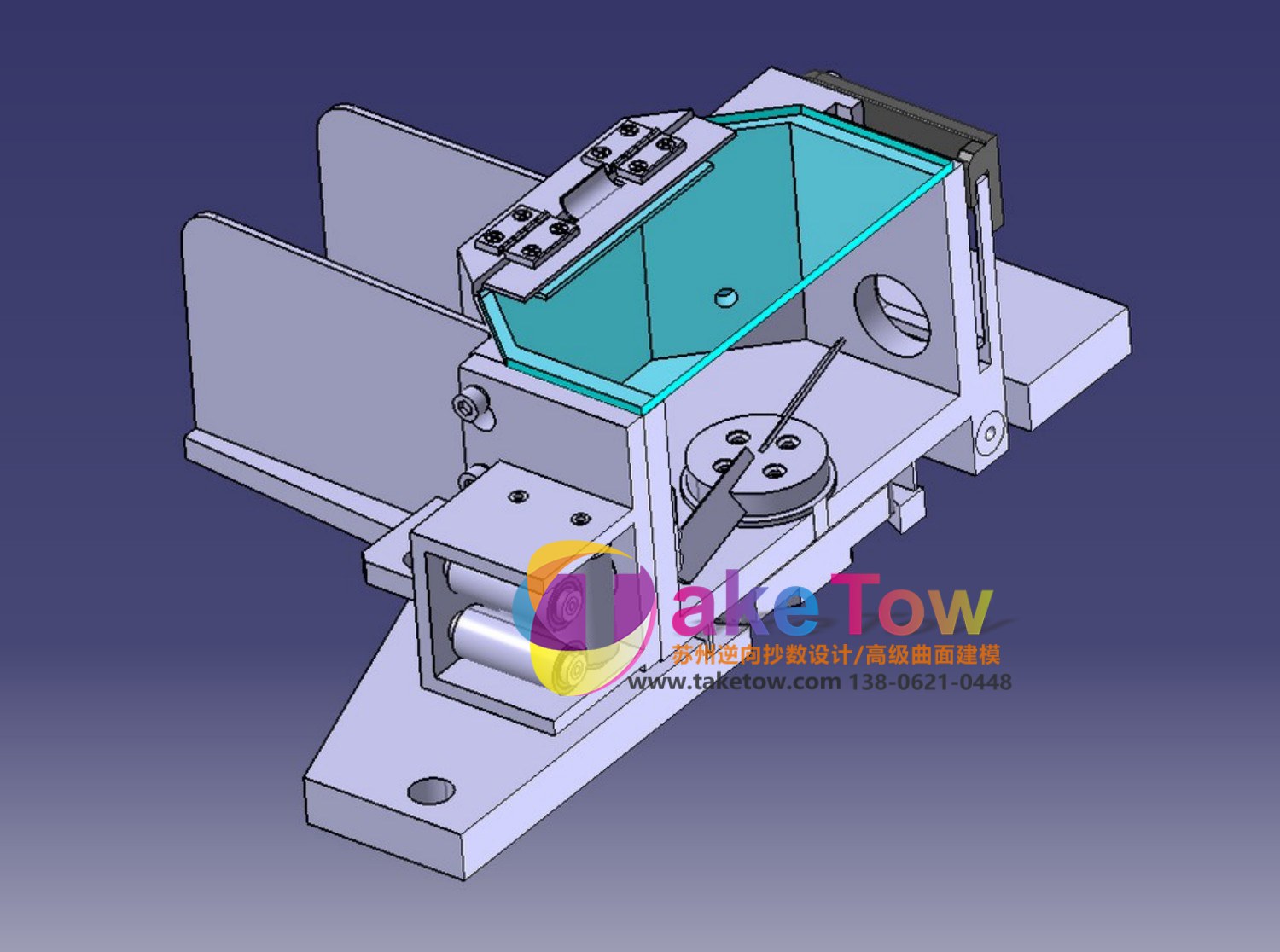

**按装配单元分件建模**。图里这套工装按零件逐个建模（每个件单独存一个零件文件）， 每个件建完单独检查，最后在装配体里合起来校核。这样哪件有问题一眼能定位，不用 翻来覆去找。

**工作面单独处理并标注**。还原到设计状态的工作面，在数模里单独着色或者单独命名 区分，二维图上标注"此面按设计意图还原"，加工的人看到心里有数。

**易损件留加工余量**。像导向块、定位块这类会持续磨损的件，客户往往要求在做新件 时预留一点余量，方便后续修配。这个要求提前说，建模时直接在尺寸上体现。

**材料与热处理不写在数模里**。我们交的是几何数据，材料选用和热处理要求由客户 按工况定，我们可以提供原始件的硬度检测结果作参考，但不替客户做材料判定。

最后交了什么

交付全套工装件数模（STEP/IGES/X_T）+ 装配体 + 二维工程图（每个件一张，含配合 公差、形位公差、表面粗糙度）+ 装配关系说明。

客户拿这套数据做三件事：复制磨损件、按改造方案改局部结构、给外协加工厂下单 （有图有数模，报价也准）。

同类型的活还能怎么接

各类产线工装夹具、检具、成型模具、导向装置、输送线配件，都在这类范围内。苏州、 吴江、昆山一带的制造厂，产线改造和备件复刻的需求是常态。

如果整条产线要搬迁或者复制，我们可以上门整套扫描，一次把全线工装的数据都取回来， 比一件一件送样高效。
