尼龙件翘曲怎么办｜扫描检测加反变形补偿

装车才发现孔位对不上，改模成本已经下不来了。先用数据把变形量算准，再反向补模具。

这只件卡在哪

尼龙件注塑出来容易翘。冷却收缩加吸水膨胀，成品的形状跟模具型腔对不上，装配的时候 孔位偏、面贴不牢。

等到装车才发现问题，模具已经开好了，改一次模的钱和时间都不少。更麻烦的是不知道改 哪里、改多少，凭经验修，修完试模、试完再修，来回好几次。

客户找我们的时候，手上有一批成型件和一个理论数模，问题是：变形到底有多大、分布 在哪里、模具该补多少。

现场怎么扫

先记录状态。成型批次、冷却时间、存放环境的湿度，这三项都要记。尼龙吸水，湿度不同 变形量就不同，不记清楚，今天测的和明天测的对不上，补偿量就白算了。

尼龙件多是深色哑光或者半透明，先做显影处理提高点云质量。深色件是扫描的老大难， 常规光强下反射信号弱，我们会加大照度、延长曝光时间，把点云做实。

然后正反面加侧面分别扫，重点盖住翘曲最明显的边缘和安装孔区。孔位和定位柱单独加密 采集，这两个是后面跟理论数模对齐的基准。

同一模具取多件成品分别扫。这个动作很关键——只扫一件，分不清系统性变形和随机波动， 补偿量就会补错。

最难的一关

把变形规律拆出来。

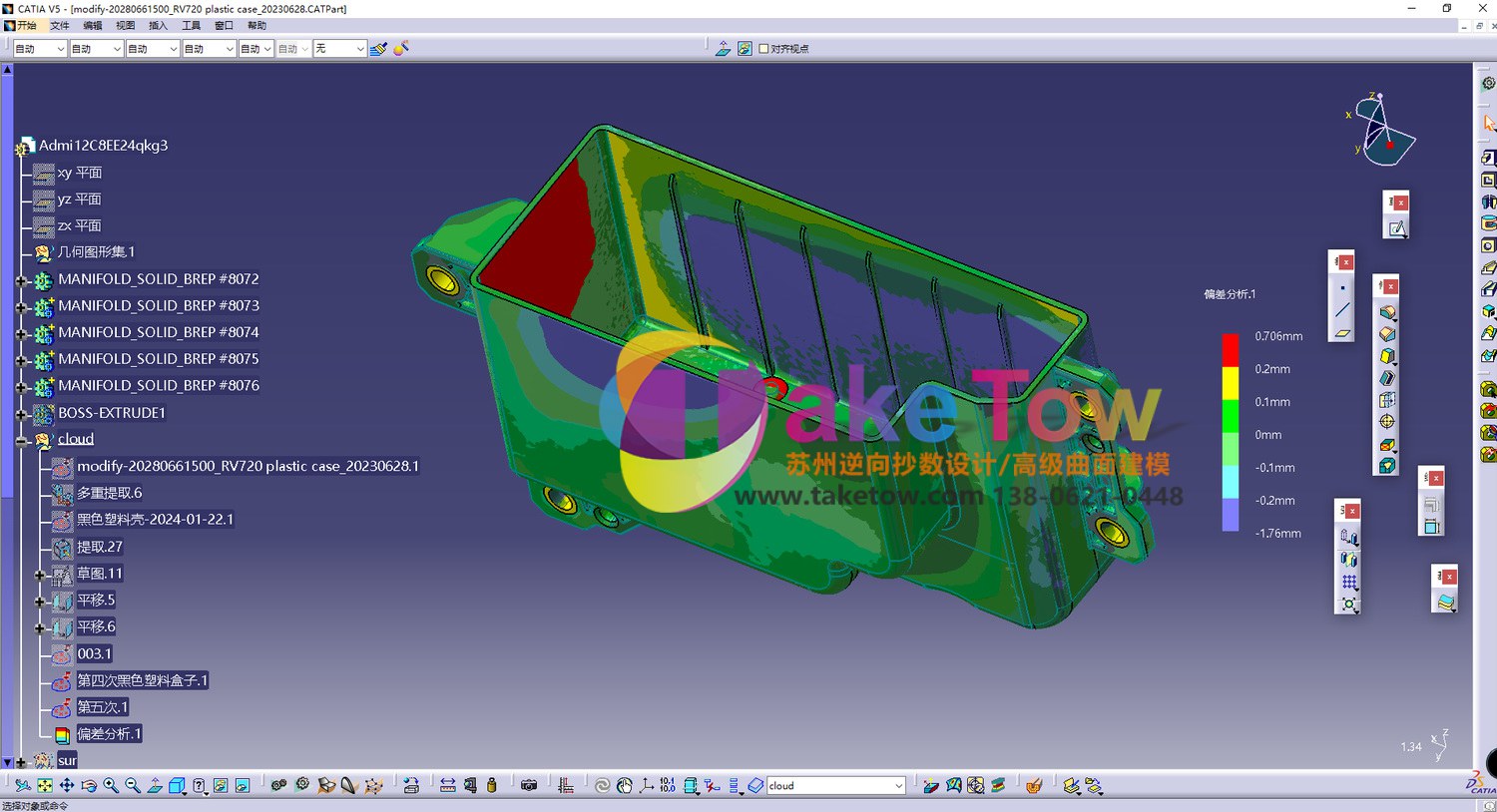

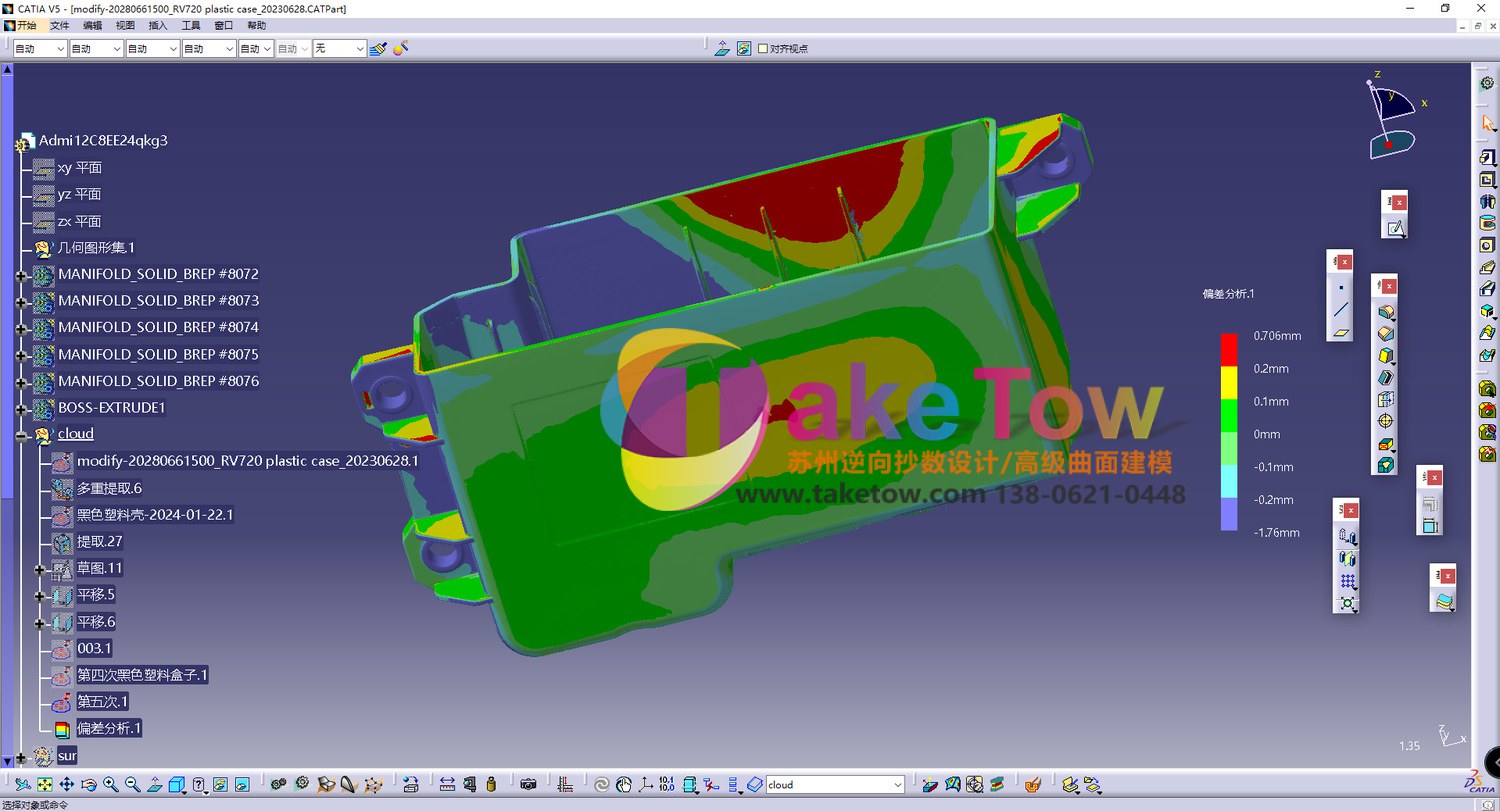

点云对齐到理论数模之后，逐点算差值，生成彩色偏差云图。这张图能看出哪里翘了、翘了 多少，但还不能直接用来改模。

我们要从中分离出翘曲方向、弯曲量、扭转量，判断这是收缩型变形还是翘曲型变形。两种 变形的补偿方向完全不同：收缩型整体按比例放大，翘曲型要反向预弯。判断错了，补偿之后 变形更大。

分离完再做区域分色，把超差区域按偏差量分色标注，区分哪些必须补偿、哪些可以放行。 还要模拟装配状态，评估这个变形对孔位对中和面贴合到底有多大影响——有些区域看着超差， 实际不影响装配，补了反而多余。

最后交了什么

先出检测报告：偏差云图、变形量数据、超差区域清单。客户拿着这份报告就知道模具该动 哪里。

然后做补偿。按变形量和收缩方向反推模具型面的修正量，含收缩率和翘曲双向补偿；在数模 上做反向预变形，让成品冷却后自然回弹到理论位置；超差集中的边缘和孔位做局部补偿， 不用整体改模，省成本。

补偿完试模，重新扫描成品确认变形量是否收敛，没达标的做二次补偿，直到稳定落在图纸 公差范围内。

交付补偿后的模具数模、偏差检测报告和补偿量记录，方便后续复制和追溯。

同类型的活还能怎么接

PA6、PA66、PP 加玻纤的注塑件，凡是成型后翘曲影响装配的，都能做。我们既做检测报告 也做型面补偿，客户只要报告也能单独接。

两件事要提前讲。一是必须提供理论数模，纯扫描没有比对基准，算不出变形量。二是试模 验证这一环不能省，补偿量是算出来的，实际收敛情况要靠试模说话，我们一般会预留一轮 迭代。
