尼龙支架试模反复超差｜从结构端把变形治住

修了几次模还是翘。这次不只补型面，连浇口、壁厚和冷却一起给了方案。苏州吴江项目。

这只件卡在哪

客户的这款尼龙支架结构复杂、壁厚变化大，试模之后变形量超出装配公差，装车时间隙 不均、孔位偏移。

模具已经修过几轮，钱花了、时间也搭进去了，问题没解决。原因不复杂：原始数模是按理想 形状画的，压根没把成型收缩和翘曲考虑进去，靠修模去追一个没有补偿基准的形状，修到 哪算哪。

客户这次的要求变了：不只是补一个数模，是要一套能稳定量产的解决办法。

现场怎么扫

用蓝光扫描仪对成型件做多方位扫描，把实际成型后的完整点云拿全。单幅扫描 3 秒出高密度 点云，支架这类件正反几站就能采全。

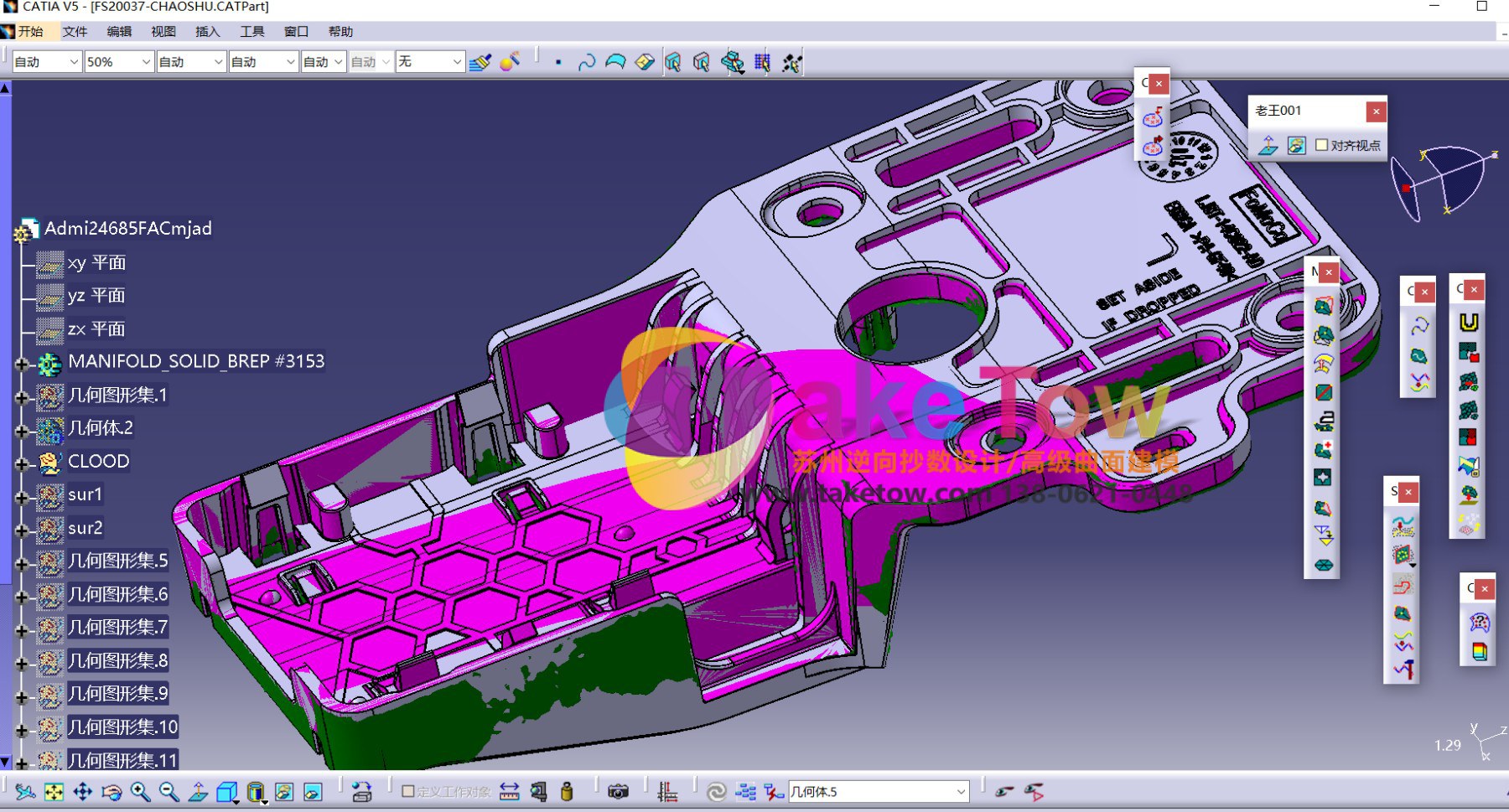

点云跟原始设计数模对齐，生成彩色偏差云图，精确定位变形区域和变形量。这一步出来的 图是第一手依据——哪里翘、翘多少，图上直接看。

孔位、安装面这些关键功能区域单独提取数据，作为补偿依据。不同部位的收缩差异也逐处 记录，后面做分区域补偿要用。壁厚变化大的件，厚薄两处的收缩量本来就不一样，用统一 收缩率去补一定出错。

最难的一关

这一件难在不能只靠反向补偿。

常规做法是按实测变形量做反向预变形：翘的地方预先反向翘，缩的地方预先放大，让注塑 后自然回弹到设计状态。这个我们做了，但这款支架壁厚差得太多，光靠反变形压不住，回弹 量在不同区域差别太大。

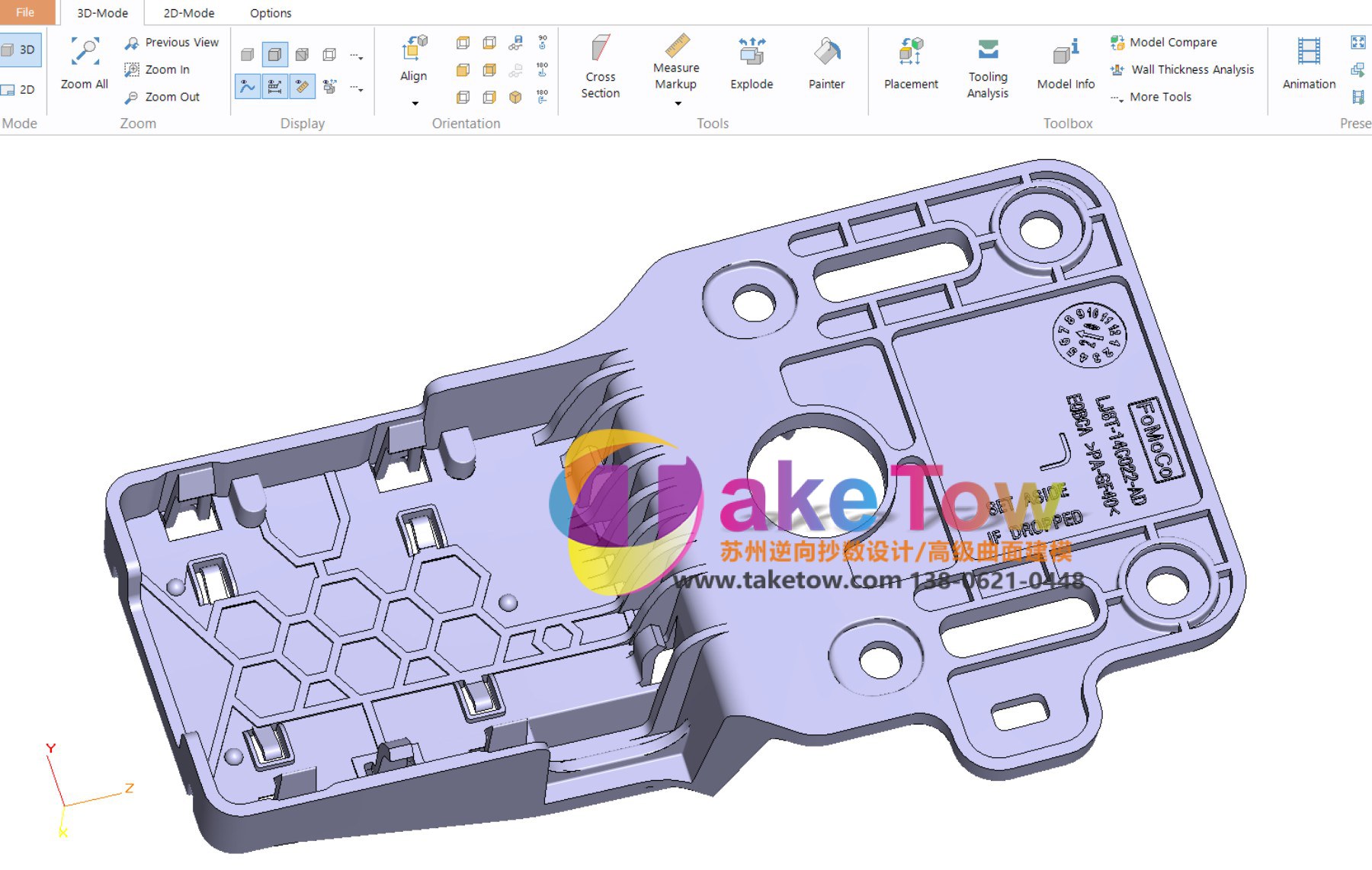

所以这一件的做法是两条腿走路。一条是数模补偿：按分区域的收缩差异做反向预变形，补偿 完再跟模具分型、顶出方向重新校核，确保不增加脱模难度——补偿不当会让件脱不了模，这 个坑很常见。

另一条是从工艺端减变形：我们给了浇口位置、壁厚优化和冷却改进的建议，让客户从成型 环节上把变形的源头压小。数模补偿是把结果掰回来，工艺改进是让变形本身变小，两条一起 上才稳得住。

最后交了什么

补偿后的数模经试模验证，关键安装面和孔位的偏差回到装配公差范围内，修模次数明显 减少，尺寸合格率提上来了。

交付的是一个资料包：补偿后的三维数模、偏差比对报告、二维工程图、工艺改进建议。 所有文件按客户的工程规范命名归档，方便后续版本管理和变更追溯。

同类型的活还能怎么接

尼龙件、PP 加玻纤件、结构复杂的支架和壳体，成型变形影响装配的，都可以这样处理。

要提醒两件事。一件是补偿数模必须跟模具厂对过分型和顶出方向，不然会出现"数模对了但 脱不了模"的情况。另一件是工艺建议属于建议，最终怎么调浇口和冷却，要结合客户自己的 注塑机和材料批次去试，我们给方向、不给拍板。

这类项目从送件到出补偿数模，一般 2 到 5 天，加急的话可以先出检测结果。
