前机盖、保险杠包围、翼子板三件联建

单个件建得准不算本事，三个件装在一起还对得上才算。前机盖、前包围、翼子板是 整车前端的三件套，它们之间有间隙面差要求，必须联建联校。

为什么这三件要一起做

汽车前端三件套在整车上是"面差敏感区"——机盖与翼子板的缝隙、翼子板与包围的过渡、 包围与大灯的衔接，这几条缝宽窄是否均匀、段差是否平齐，站在车头一眼就能看出来， 也是主机厂外观评审的重点。

分开建模的通病是：每个件单独看都对，装到一起缝隙忽宽忽窄。原因是三件各自用了 不同的基准，误差朝不同方向累积。联建的做法是**先统一坐标基准，再在同一个装配里 建模校核**，误差方向一致，缝隙就可控。

建模开始前先定基准

联建的第一步不是建模，是定基准坐标系。我们以车身上的稳定特征（如前纵梁安装孔、 翼子板固定螺栓孔）建立统一坐标，三件的点云全部配准到这个坐标系下，后面的建模都 在这个框架里进行。

这一步做完还要复核：用实车实测的几组关键距离（比如机盖前缘到包围上沿的距离） 跟点云里的对应距离对比，对得上才开始建模。基准错了，后面全白做。

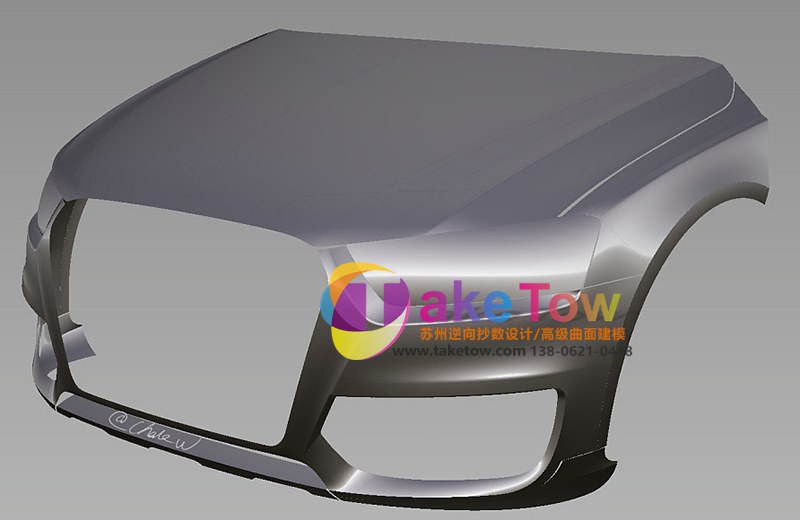

三件各自的建模要点

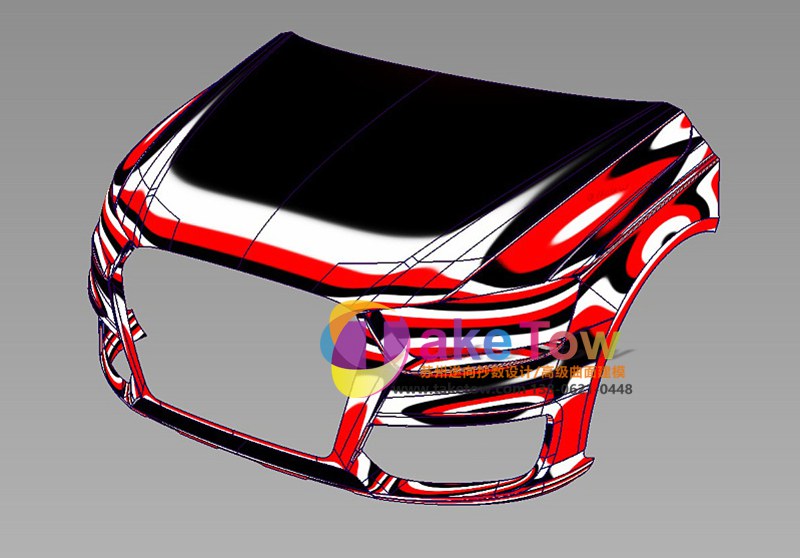

**前机盖**：大面积覆盖件，曲面光顺度要求最高。内板、外板分开建——外板是外观面 按 G2 连续处理，内板是结构件，重点是加强筋布局和铰链、锁扣的安装位。内外板之间 的包边（翻边扣合）结构要建出来，这个位置直接关系机盖的刚性和密封。

**保险杠包围**：见前一篇说过的分型面和安装点。这里多一条——包围与前格栅、雾灯、 雷达的安装配合，每个开口的位置和形状都要跟相邻件对得上。

**翼子板**：与机盖、车门的交界是重点。翼子板上的轮拱弧线、与前门的段差、与机盖 的缝隙，这三处都要在装配状态下校核。翼子板有冲压回弹，点云里的形状是"回弹后" 的，建模时哪些面要按设计意图修正，需要跟客户确认。

联建之后怎么校核

三件建完，在同一个装配体里做三件事：

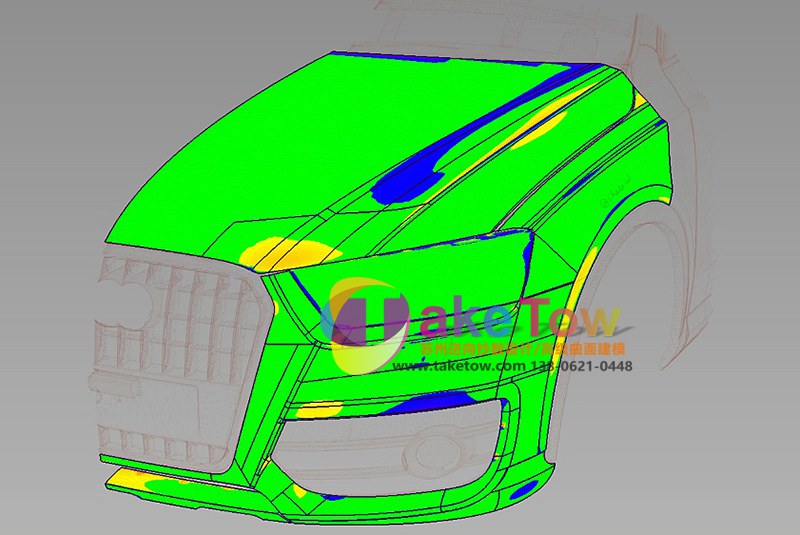

**缝隙校核**——沿每条缝取若干截面，量缝隙宽度，看是否均匀。不均匀的地方在数模上 修顺，修完再复核。

**面差校核**——相邻两件的高低位差，逐段量，超出整车标准的段落标出来。

**干涉检查**——机盖开合过程、包围受挤压变形的极端情况，做运动包络检查，看有没有 干涉。这一步静态检查做不出来，必须模拟运动。

校核结果出成报告，跟数模一起交付。客户模具厂拿到的是已经校过的数据，不用自己再去 对一遍。

这类活怎么接最省事

前端模块三件套一起做，比分开做省钱省时间——扫描基准统一一次，建模校核一次完成。 如果客户已经有其中一件的数据（比如原厂有机盖数模只有包围要补），我们也可以基于 客户现有数模做配套件，把坐标对齐后联校，不用推倒重来。
