潜水脚蹼逆向扫描｜软、大、薄的件怎么悬空扫

蹼面一放台面就下垂，贴点又会破坏原形。这件的做法是把它撑起来扫。苏州吴江项目。

这只件卡在哪

潜水脚蹼由软胶蹼面和硬胶脚套双色注塑而成。蹼面靠流线型曲面提供推进力，脚套要贴合不同 尺码的脚型。

难在这件东西软、大、薄。蹼面是大幅面自由曲面，边缘薄而柔软，往台面上一放就自然下垂 变形。用传统的接触式测量不行，贴标记点扫描也不行——标记点本身的重量和粘性就会改变 软胶的形态。

客户要做改型和尺码扩展，第一步就得在不变形的前提下把形状量下来。

现场怎么扫

先量整体尺寸：脚蹼总长、蹼面宽度、脚套长度、弯曲角度。

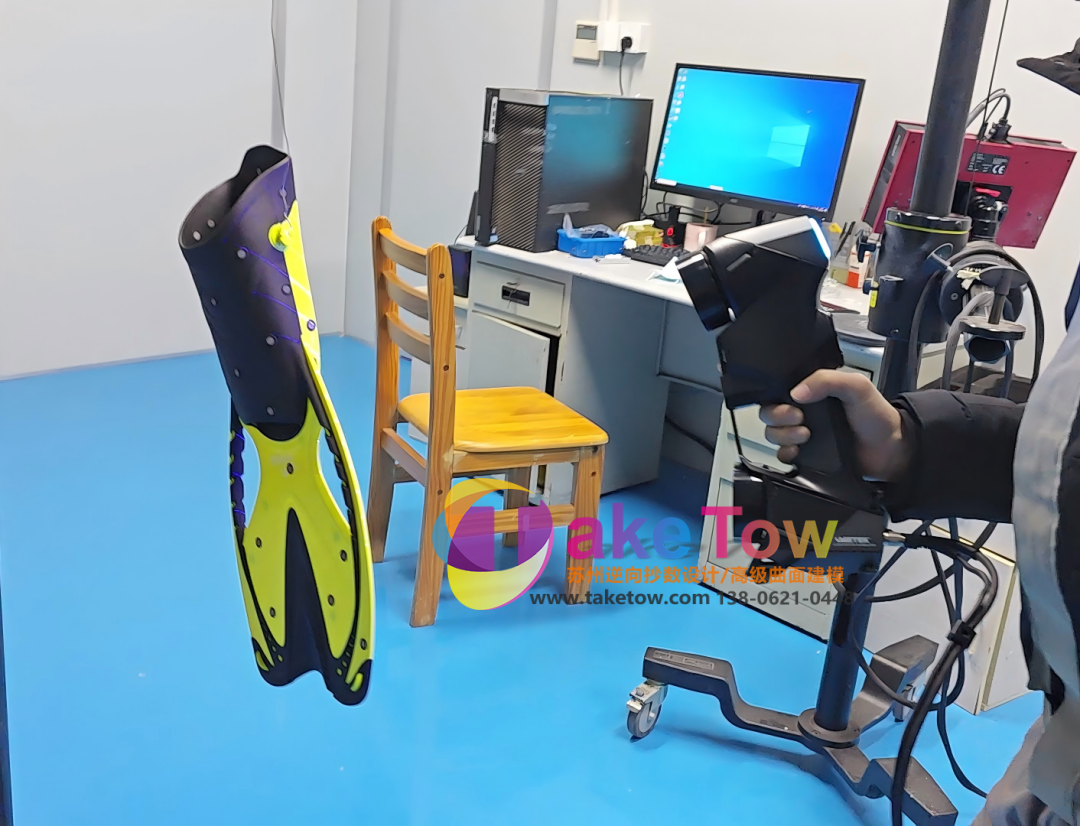

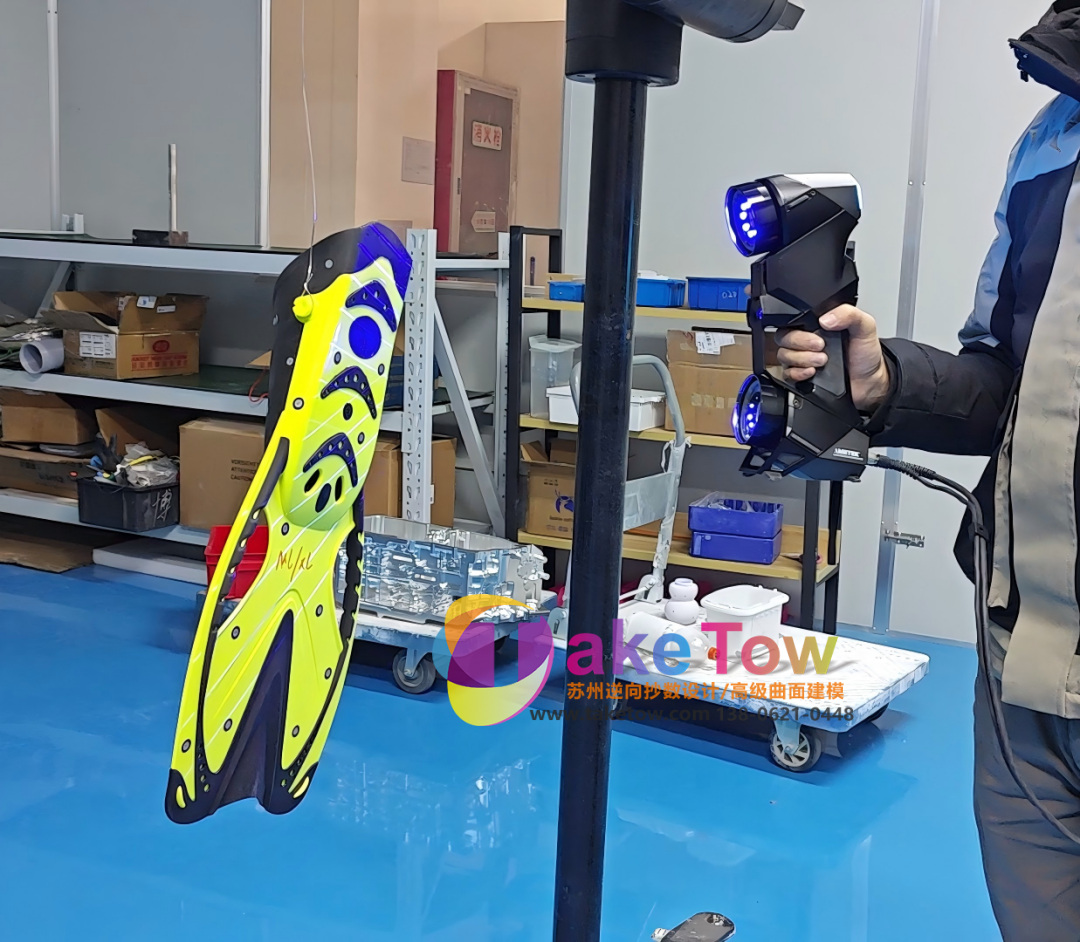

然后是关键的动作：悬空固定。我们用细支杆把脚蹼在自由状态下撑起来，让它不跟任何台面 接触。这样蹼面保持自然形态，自重下垂的影响也被降到最小。

软胶表面哑光、硬胶局部反光，反光区域喷薄层显影剂。

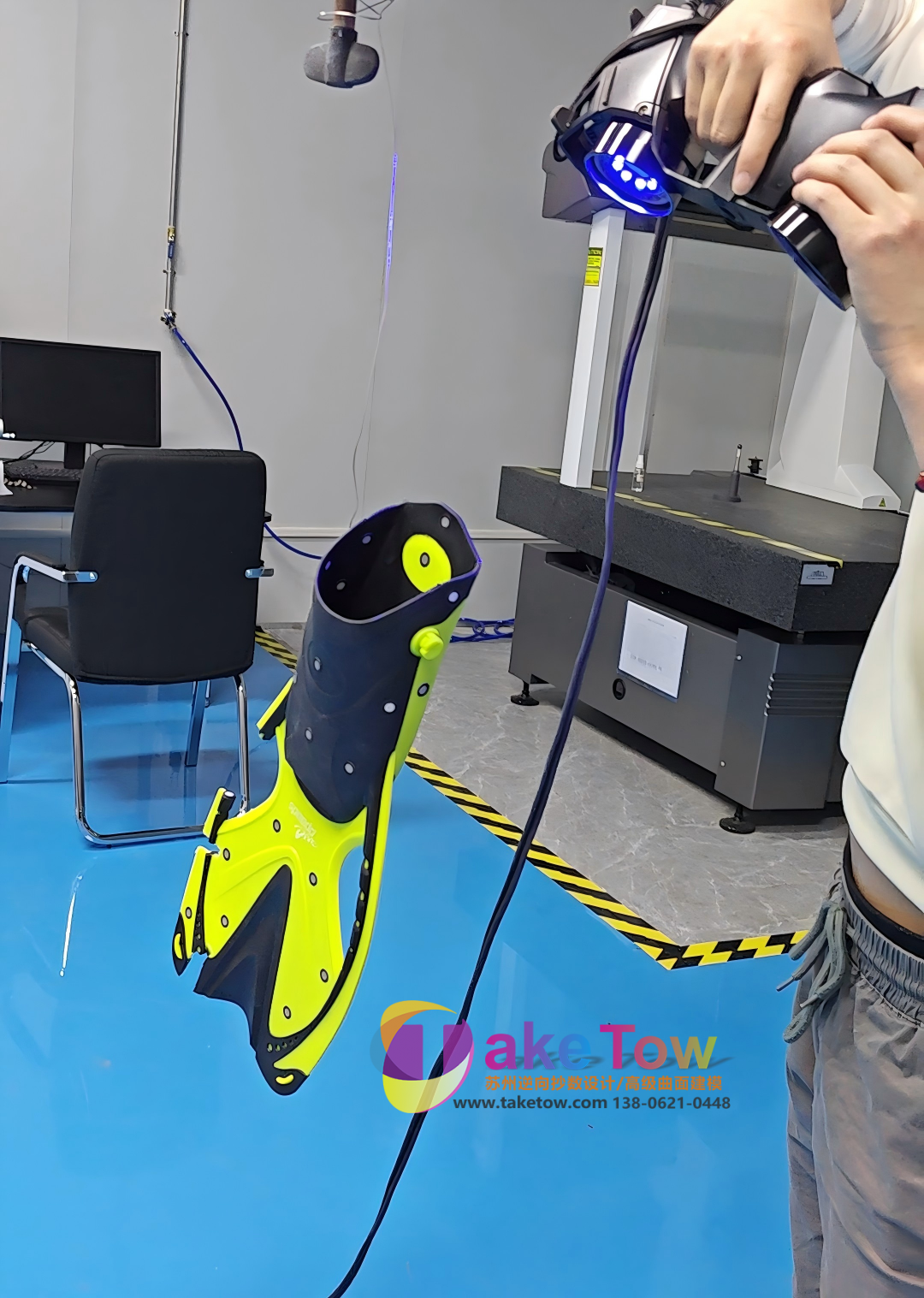

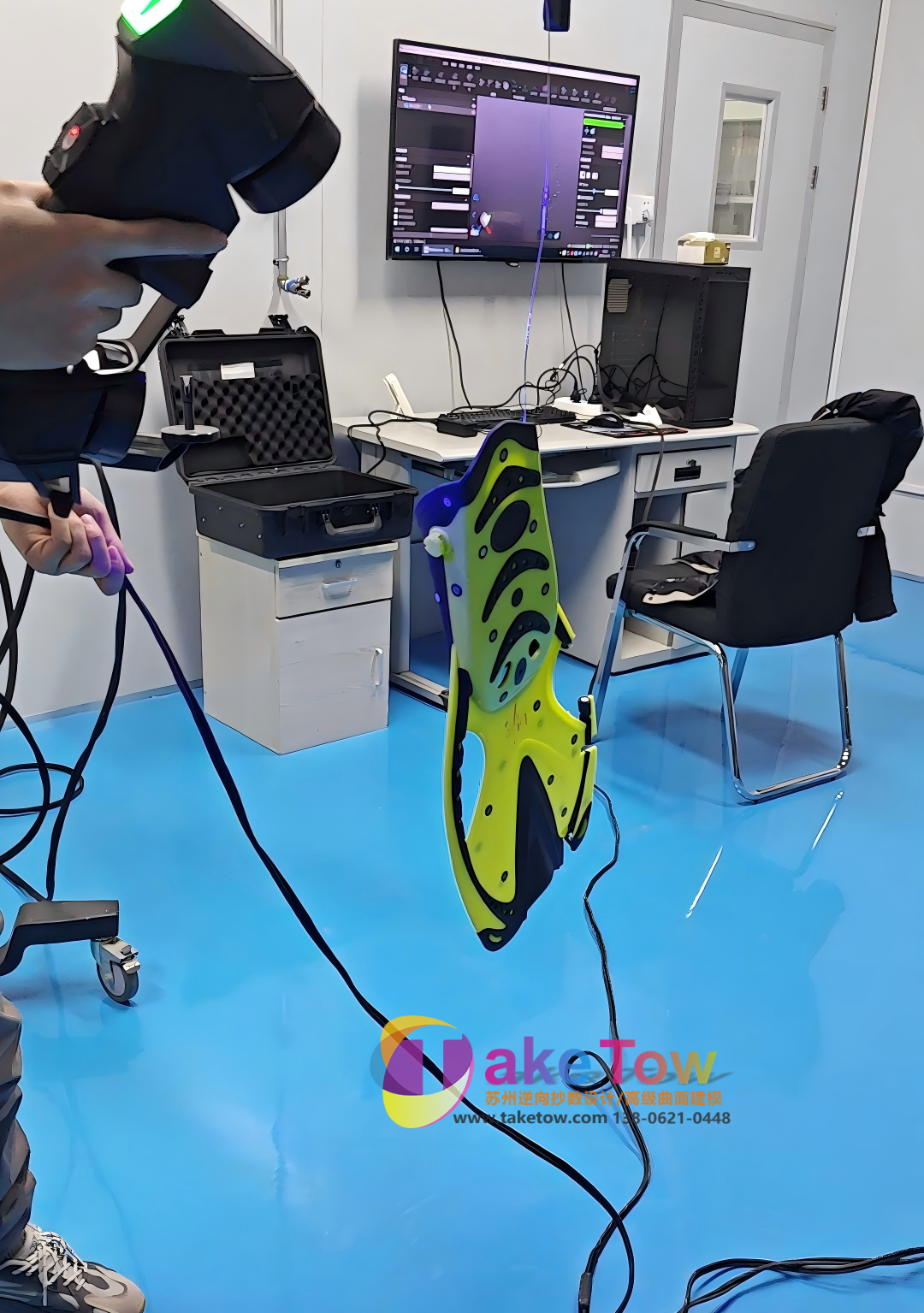

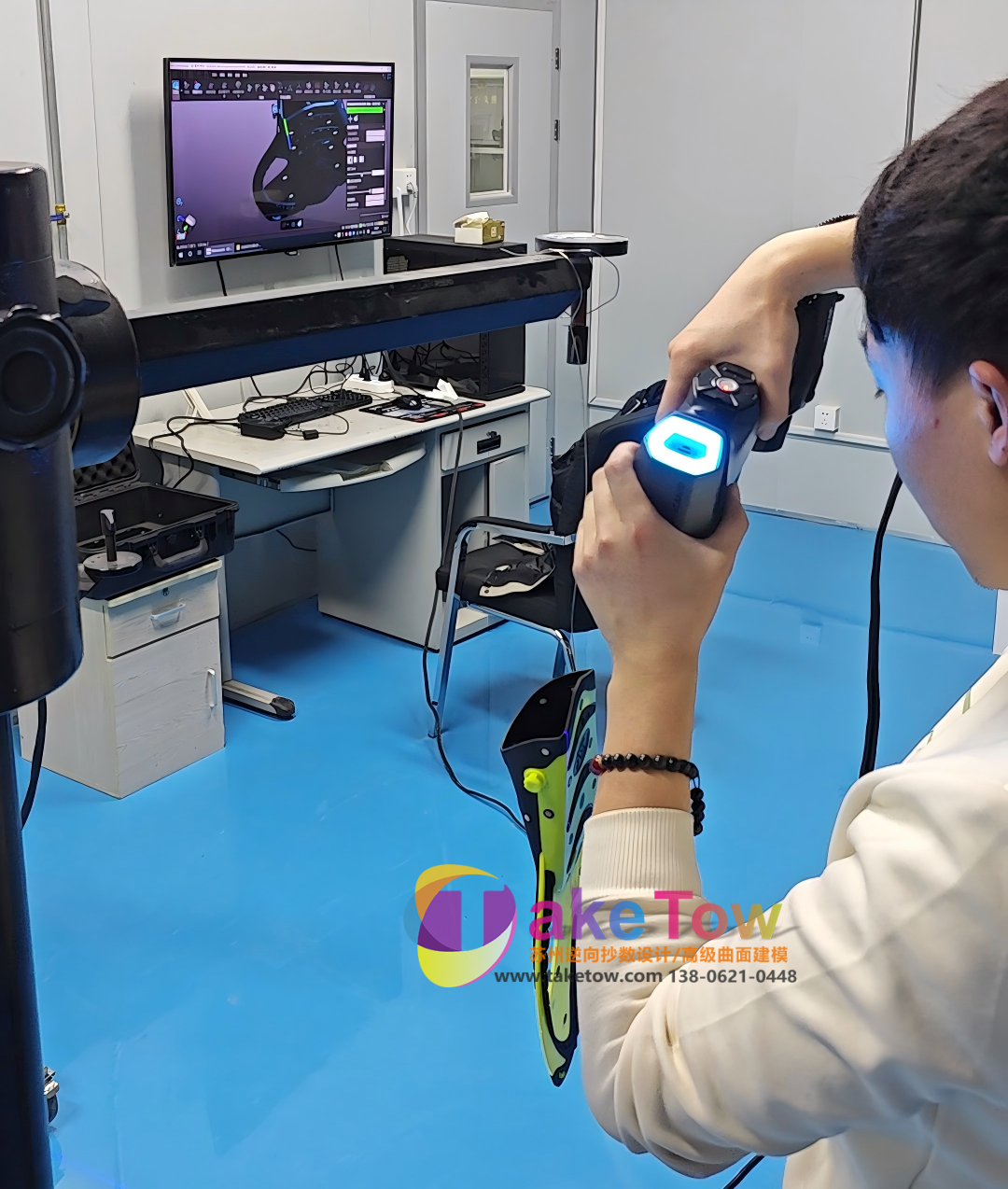

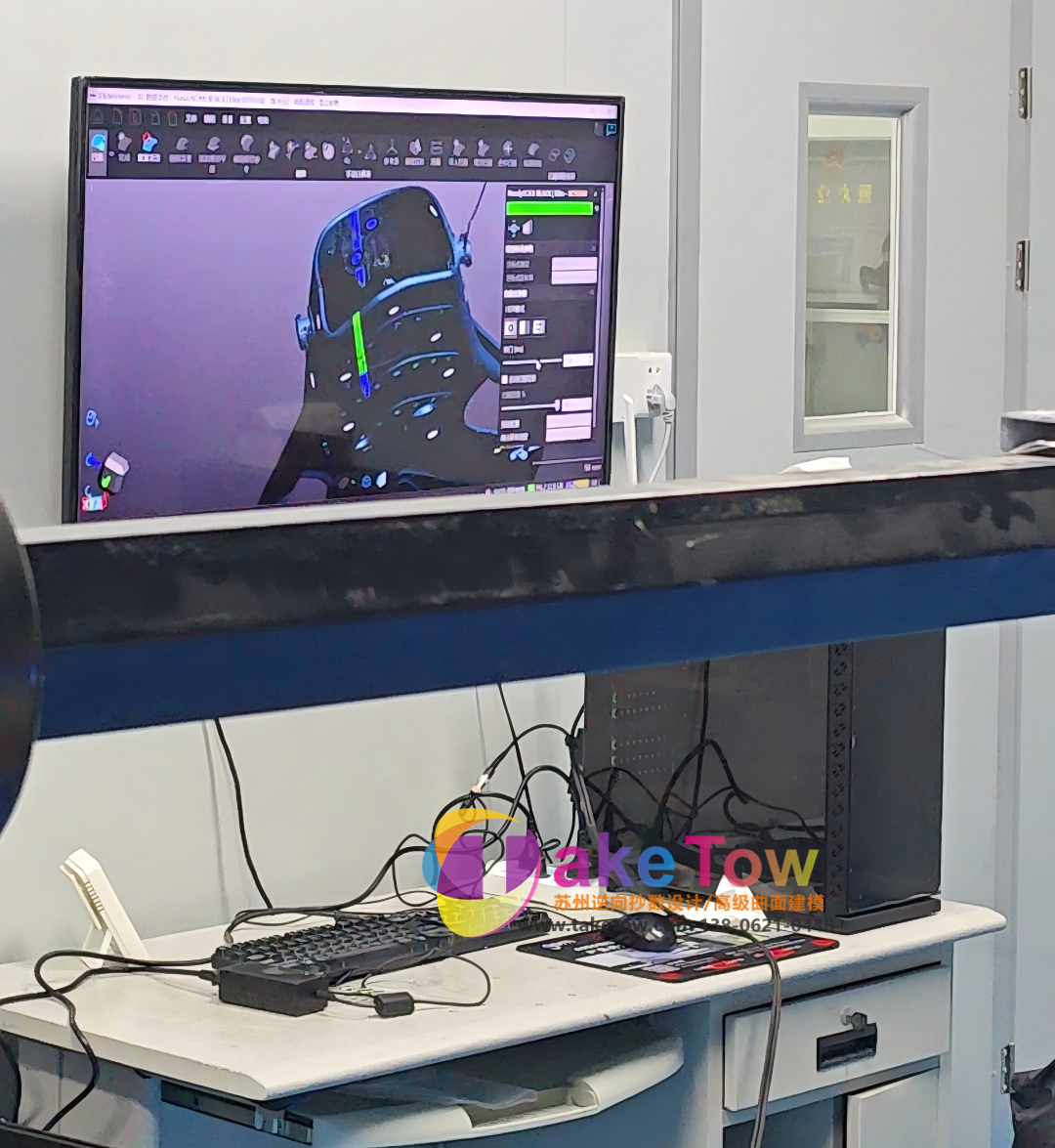

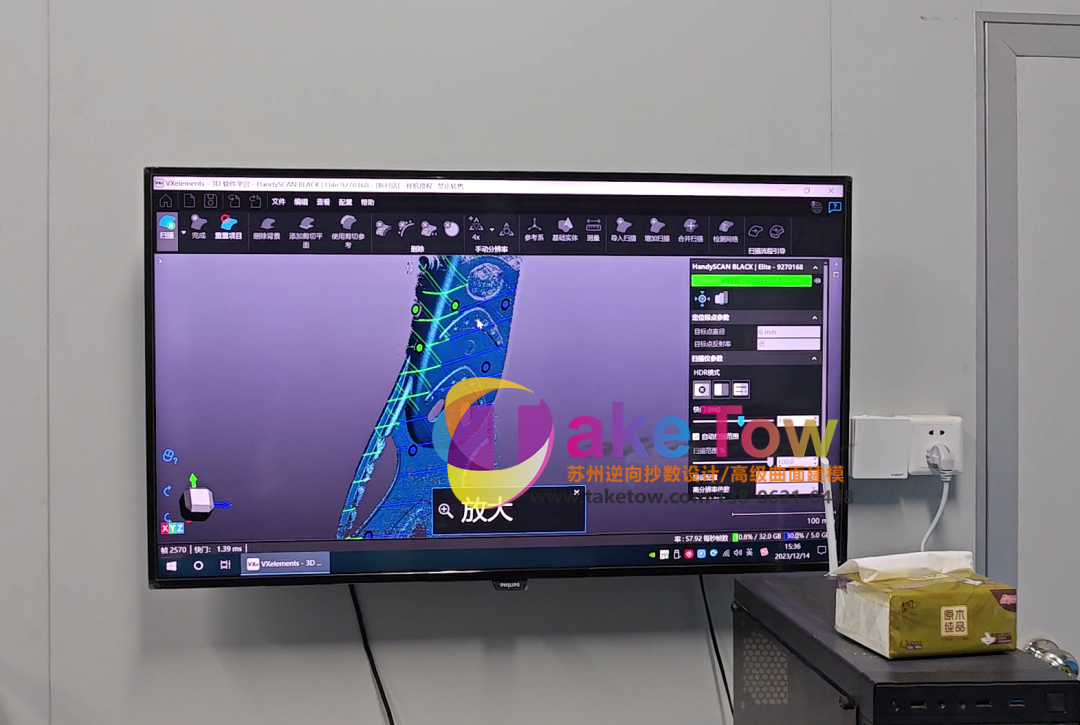

围绕脚蹼分上下左右多个角度环绕扫描，蹼面和脚套分别加密。

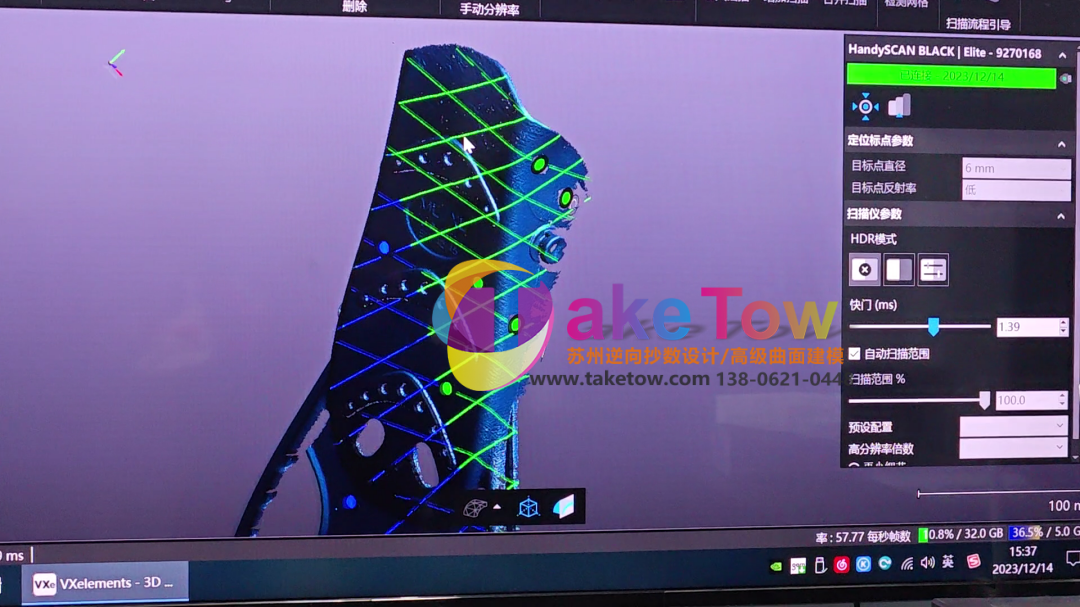

拼接不靠标记点，靠蹼面加强筋和脚套轮廓这些自身特征做特征拼接。拼完检查蹼面曲率连续 性和边缘完整度。

最难的一关

在不变形的前提下把曲面拿全。

软胶件最麻烦的就是"你测它的时候它就变了"。放台面上垂、拿手里捏变形、贴点改变形态， 任何一种做法拿到的数据都不是它本来的样子。

悬空支撑解决了这个问题，但带来第二个难点：没有标记点，多视角数据的拼接只能靠特征。 蹼面的加强筋、脚套的轮廓、边缘的形状，这些自身特征成了拼接的基准。特征不够的区域 要补扫，不然拼不上。

建模阶段按点云拟合流线型蹼面，还原加强筋走向和边缘的渐变厚度。边缘是渐薄的，这个 渐变要还原出来，做成等厚的话脚蹼的推进感就完全不对。

最后交了什么

核对三项：重建模型跟原始点云整体比对，蹼面和脚套区域重点复核，出偏差云图；脚套和蹼面 做虚拟对位，检查双色分界和壁厚过渡；蹼长、蹼宽、脚套内长逐项跟实测记录对照。

软硬胶的分界线单独提取出来，作为双色注塑的分型依据——这条线客户开模时要用。

交付三维数模、原始点云、偏差报告和标了曲面公差、双色分界位置、材质要求的工程图，可以 直接开模。蹼长、蹼宽、脚套尺码整理成可驱动参数，尺码系列扩展方便。

同类型的活还能怎么接

软胶件、硅胶件、橡胶密封件、薄膜类零件，凡是"一碰就变形"的，都适合用悬空扫描：细支杆 支撑、特征拼接、不贴标记点。

这类件我们一般按 0.02 到 0.1mm 的量级做。精度预期要跟客户说清楚：软胶件本身的形状 在不同摆放状态下就有差异，我们能保证的是"自由状态下的形状"，不是"绝对形状"。

如果要做贴合人体的产品，比如脚套，建议客户提供几个尺码的实物，我们扫完做尺码规律 分析，比只扫一件有用得多。
