汽车大灯组逆向建模｜灯罩曲面与内部卡扣一起还

外面是高光灯罩，里面是层层卡扣。做改装件和维修件的客户，大多卡在画不出图。

这只件卡在哪

大灯是典型的外面漂亮、里面复杂。灯罩是高光透明件，反光镜面级别的表面，里面一层套 一层：灯体、反射碗、透镜、光源模组，中间全是卡扣和调节机构。

原厂图纸基本不外流。做改装配件和维修件的厂子，实物拿得到，图就是画不出来——没法 扫描的厂子只能靠手工测绘，一圈卡扣的位置量下来误差一大堆，装回去对不上。

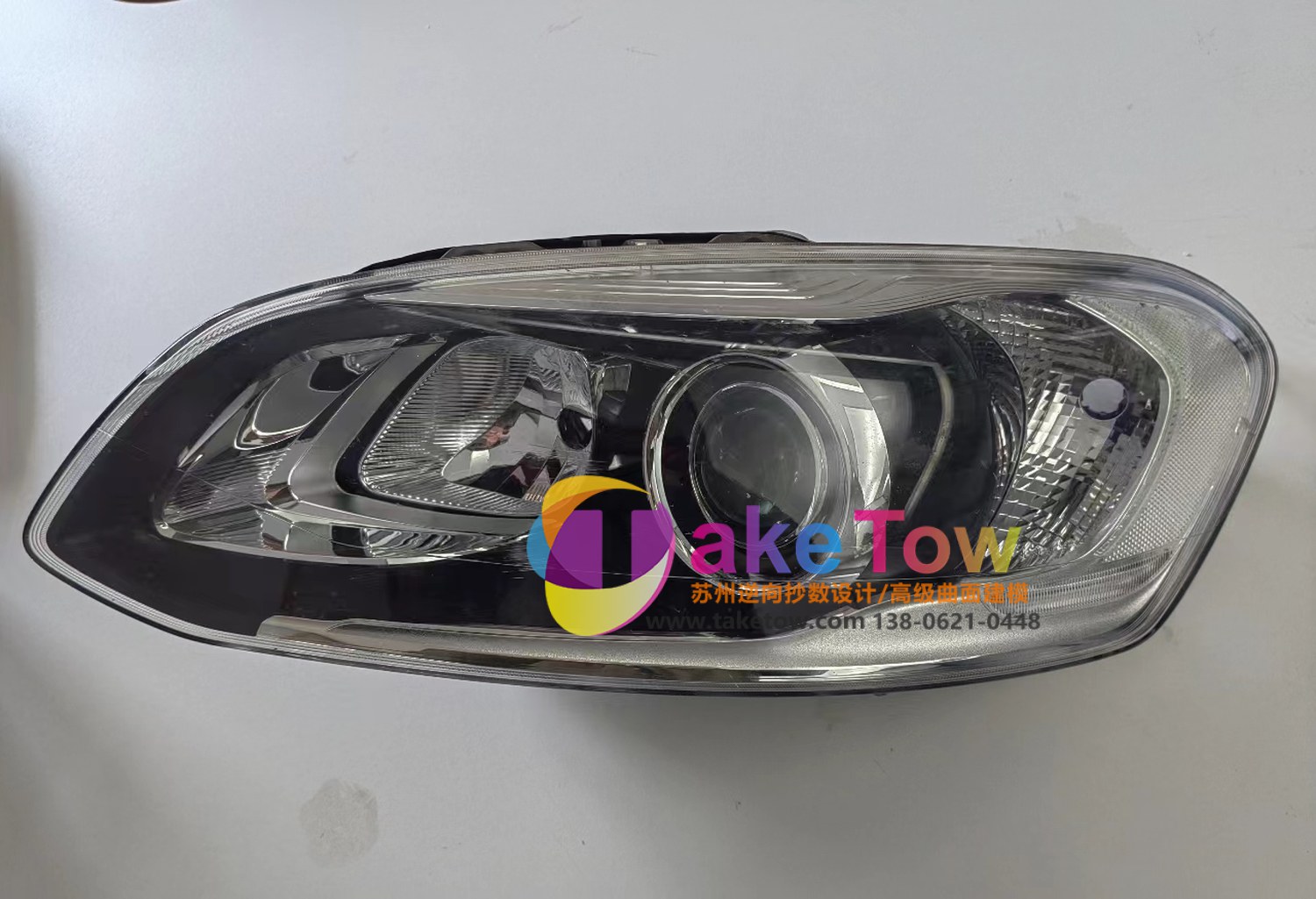

客户找到我们的时候，手上是一套拆车件，需求是复刻：要能注塑、能装配。

现场怎么扫

第一个动作不是扫，是给灯罩做显像处理。透明高光件是光学扫描最头疼的一类，光打上去 直接穿过去或者反射掉，扫描仪收不到有效信号，点云大面积丢失。我们喷一层显影剂把表面 反射率压下来。

高精度的件我们用钛粉显像剂，它对表面精度的影响只有 1 到 2 微米，跟几十微米的扫描 精度比可以忽略。喷完再扫，点云就实了。

然后按灯罩、灯体、反射碗、透镜的顺序逐层拆解扫描，每层记装配位置。灯体内部的调节 支架、卡扣、走线槽换细光斑补扫，卡扣形状不全，装的时候扣不实。

灯罩和灯体的翻边嵌合槽、密封胶槽单独加密采集。这两处决定密封性能，数据粗一点，装车 就可能进水起雾。

最难的一关

两关。

一是外观面。灯罩正面是高光曲面，车灯这种件，曲面不光顺，反光下就是一圈一圈的波纹， 肉眼直接能看出来。我们按点云做高阶曲面拟合，重点控制光影过渡，曲面做到 G2 连续， 再用曲率梳和斑马纹检查，确认没有凹陷和波纹才放行。

二是内部调节机构。大灯出厂要调光轴，调节螺钉的行程、反射碗安装座的位置都不能动。 这些结构我们按实测重建，保留原有的调节行程——改了行程，装车后光轴就调不到位。

最后交了什么

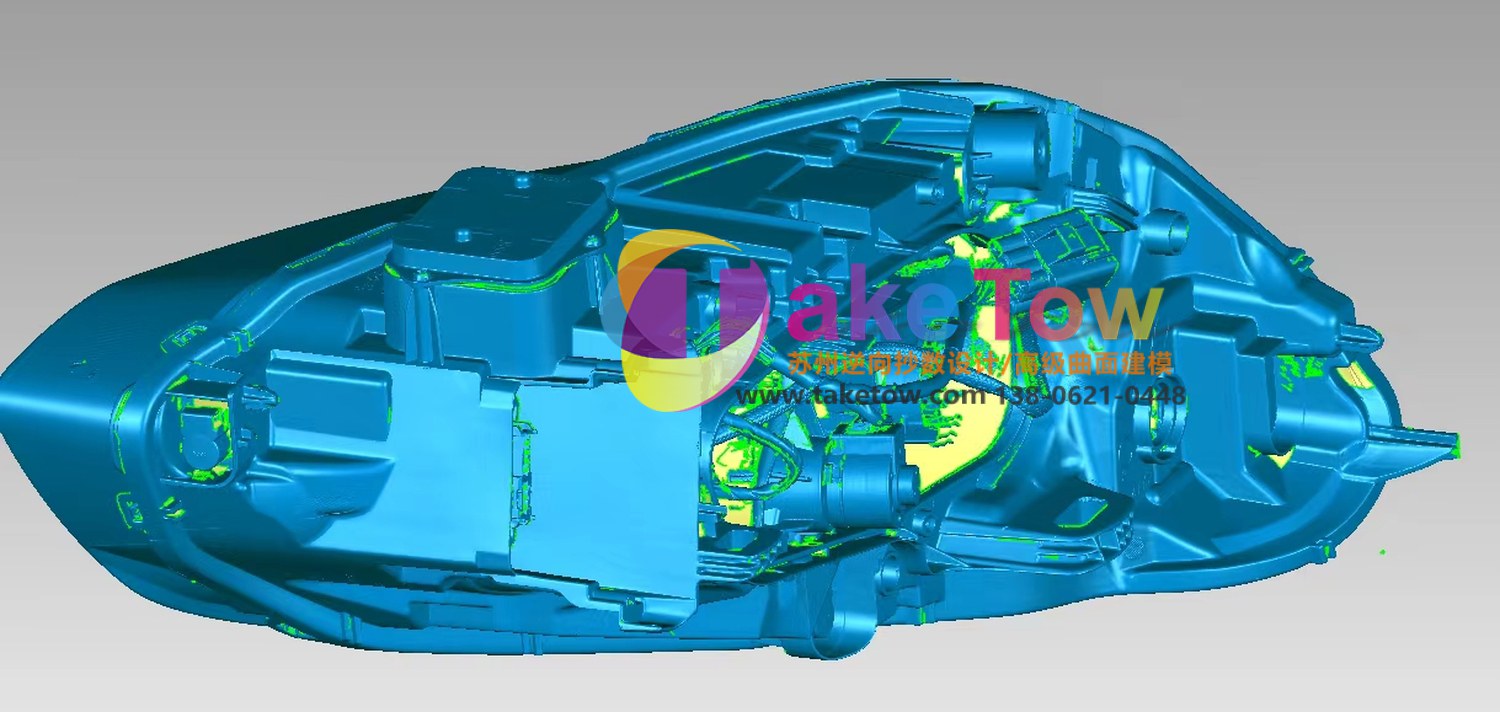

核对做了三轮：外观模型跟点云整体比对，出偏差图谱确认外观面精度；曲率梳和斑马纹检查 曲面质量；各层零件虚拟装配，查卡扣扣合量和调节机构的运动间隙。

注塑工艺也核对了一遍，按注塑方向查脱模斜度和壁厚分布，避免成型缺陷。

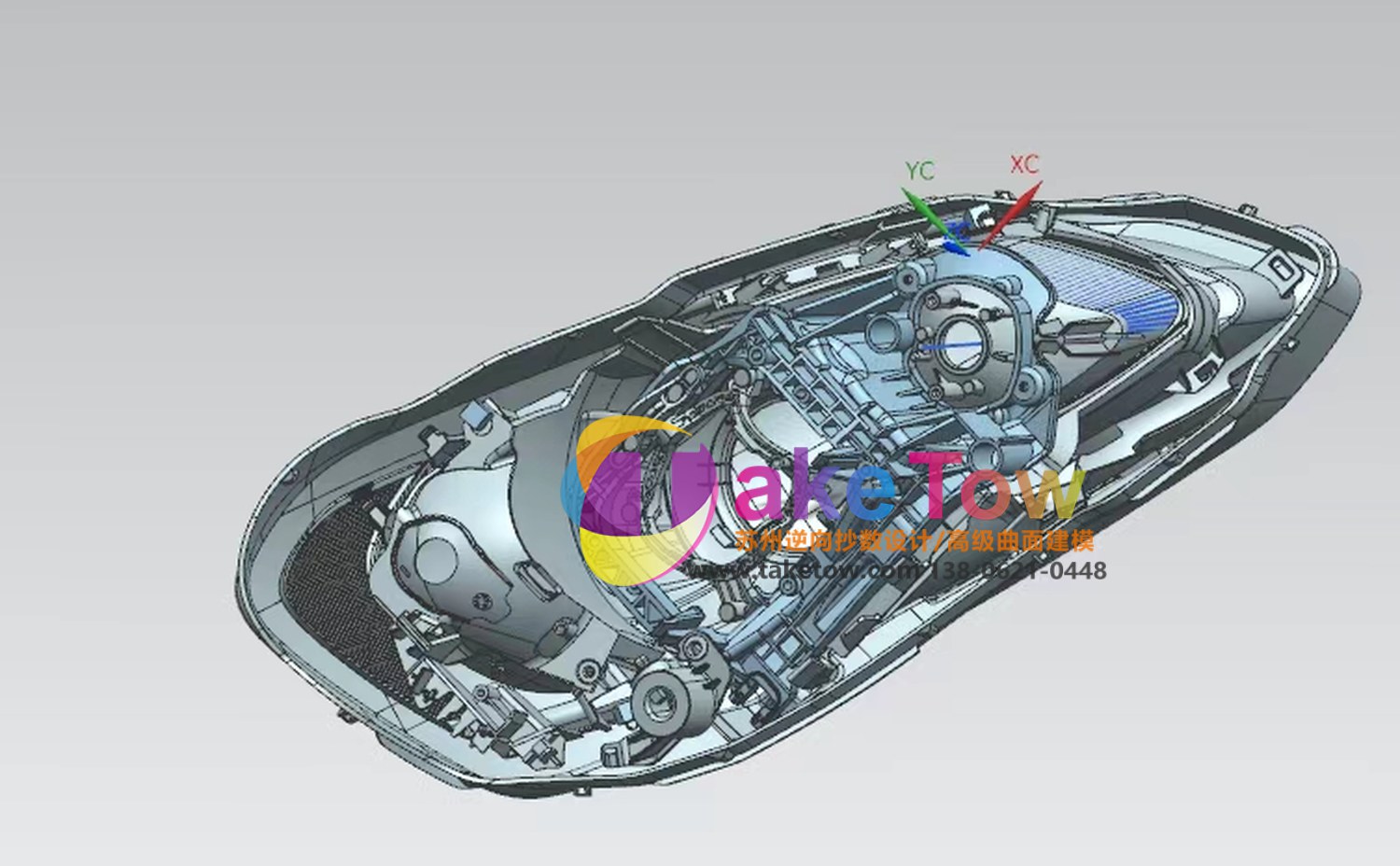

交付的是分件数模、总成装配数模和偏差检测报告。开模和装配都可以直接上手。

同类型的活还能怎么接

尾灯、雾灯、内饰透光件、仪表罩，处理逻辑一样：先解决透明和高光的扫描问题，再啃内部 装配结构。

有一点要提醒：带配光纹的灯罩，纹路本身是有光学功能的，扫描时点云能拿到纹路，但建模 时是按纹路走向拟合还是逐条还原，要看客户后续怎么加工。这个我们会提前问清楚，做错了 整批灯罩的光型都不对。
