散热风扇叶轮逆向建模｜十几片叶片怎么做到一致

叶片曲面决定风量和噪声。我们按截面规律参数化重建，保证每片一致。苏州实测项目。

这只件卡在哪

散热风扇叶轮由多片螺旋扭曲的薄壁叶片和轮毂一体注塑而成。叶片曲面决定风量和噪声，动 平衡则取决于每片叶片的形状一致性。

叶片薄、扭曲大、数量多。十几片里只要有一片形状偏了，整机就会出现振动和异响，转速一 上去更明显。

原厂不提供叶片单体图纸，客户想替换或者改型，等于没有起点。

现场怎么扫

先量基准：叶轮外径、轮毂直径、叶片数量、叶片高度。

叶片表面是哑光注塑面，高光区域补薄层显影剂，保证薄壁处数据连续。薄壁件的点云最容易 断，显影处理做不到位后面全补。

先整体扫描叶轮轮廓，再逐片扫叶片曲面。叶尖和叶根过渡区加密——这两处是曲率变化最大 的地方，也是决定叶型的关键。

轮毂内孔、键槽、安装面换小视场模式加密，保证装配尺寸准确。轮毂孔径差一点，装到电机 轴上就不同心。

以轮毂轴线为基准拼合点云，检查每片叶片的分布是否均匀。

最难的一关

一致性。

逐片照着点云建，十几片建出来就有十几种样子——每片的点云质量不同，拟合出来的曲面自然 有差异，累积起来就是动平衡问题。

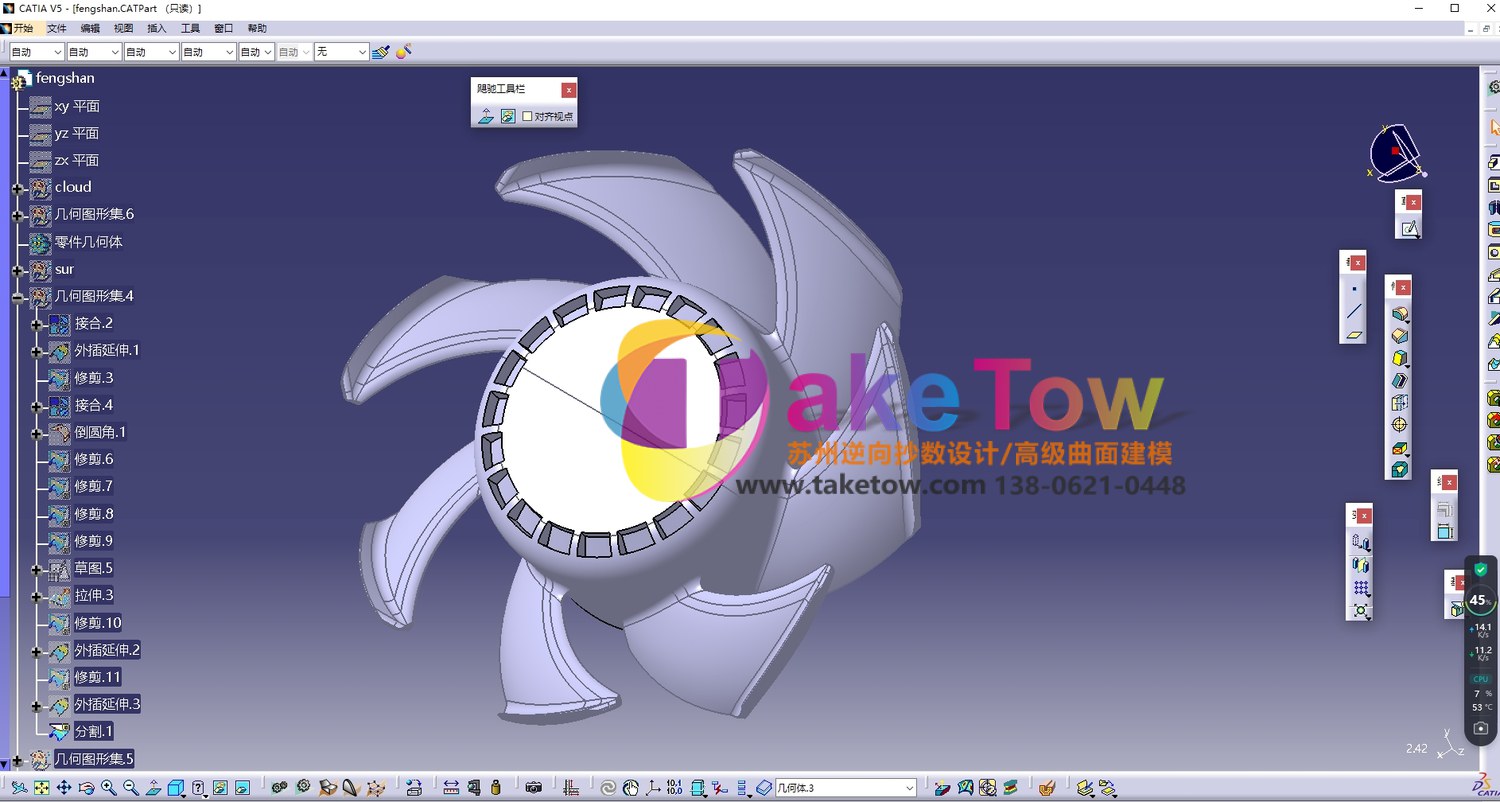

我们的做法是不直接拼曲面，而是沿叶高方向切取多个截面，提取叶型的弦长、弯度和安装角 规律，用参数化方式生成单片叶片曲面，再按实测数量和角度阵列成整轮。

这样做有两个好处：每片完全一致，动平衡风险从源头压掉；后面客户要调风量，改安装角或者 叶片数，改参数就能派生新版本，不用重新扫。

轮毂结构也按实测重建，内外径、安装孔、加强结构都跟电机轴的配合对得上。

最后交了什么

核对三项：重建模型跟原始点云整体比对，叶片曲面和叶尖区域重点复核，出偏差云图；叶轮跟 电机轴做虚拟装配，检查内孔配合和轴向定位；叶轮外径、叶片安装角、轮毂孔径逐项跟实测 记录对照。

动平衡这块我们核对每片叶片的质量分布和形位一致性，评估动平衡风险，结果写进报告。

交付三维数模、原始点云、偏差报告和标了曲面公差、动平衡要求、材质要求的工程图，可以 直接开模。

同类型的活还能怎么接

轴流风扇、离心风轮、涡轮叶片、各类重复曲面阵列的零件，都走参数化路子：提规律、建单片、 阵列成整轮。

要提醒一点：叶片在使用中会有积灰和轻微变形，扫出来的是当前状态。做替换件没问题，做 性能改型的话最好确认一下手上的样机是不是新件，变形的叶片会把偏差带进新数模。

另外我们做几何测绘和建模，风量和噪声的最终验证要靠风洞和实测台架，数模替代不了。
