车门内饰板逆向建模｜正面看脸背面看结构

皮纹外观面加背面密布的卡扣座，原厂件停供后怎么复刻。常熟客户送来的实物案例。

这只件卡在哪

车门内饰板是典型的双面件：正面是高光或者皮纹外观面，看着要好看；背面密布加强筋、 卡扣座、喇叭网孔，管的是能不能装得牢。边缘还要跟车门钣金的翻边贴合。

原厂件一停供，做维修件的厂子就傻眼了。实物有，图纸没有，手工测绘一圈卡扣的位置， 误差大到装不回去。

现场怎么扫

先检查实物状态。内饰板有没有变形、卡扣断了几根，都要记下来——原件本身有损伤的 地方，建模时要判断是照扫还是还原。

皮纹面和高光面先做显影处理。皮纹这种表面，纹理本身会反乱光，不处理点云会发虚。

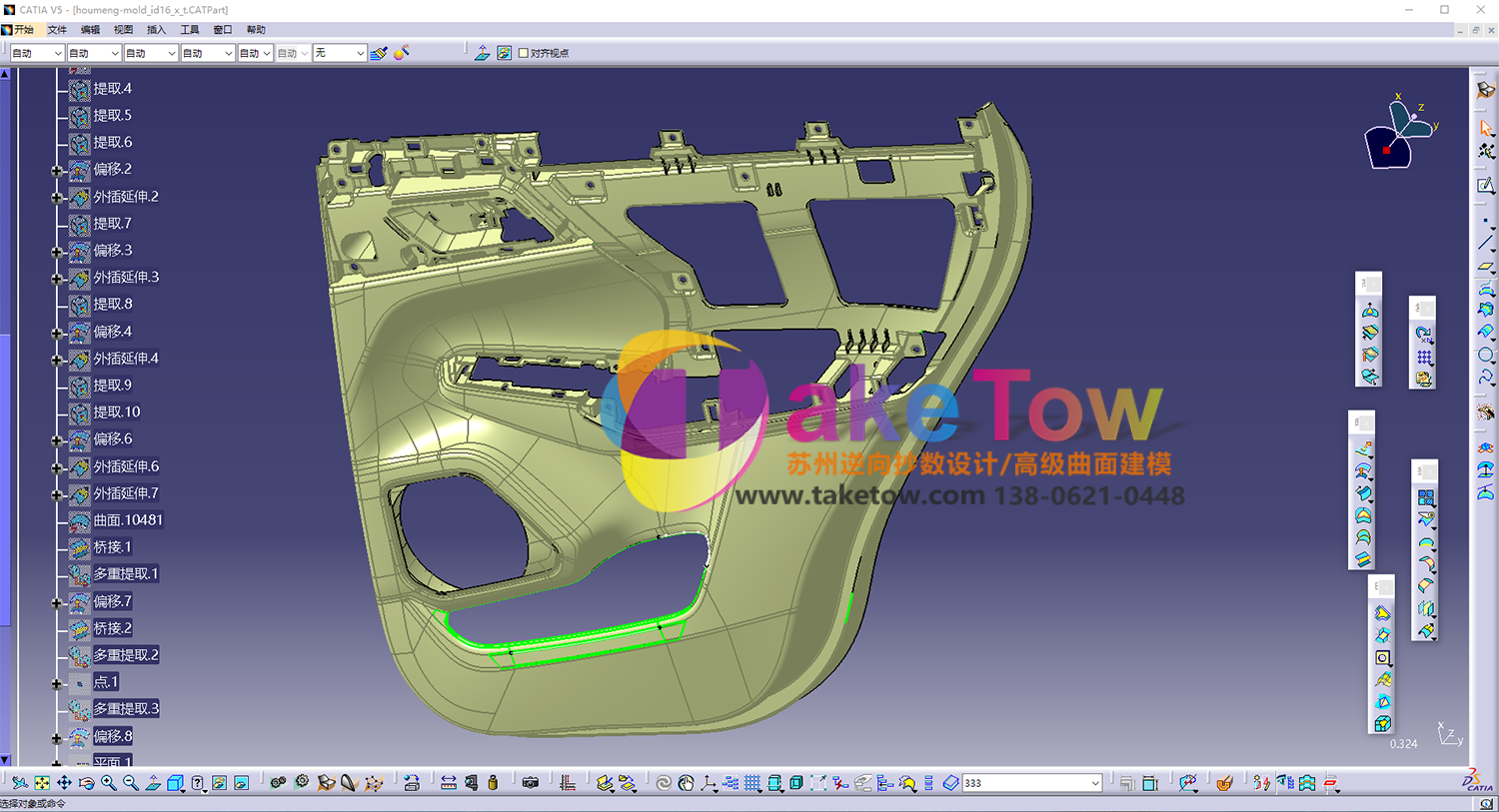

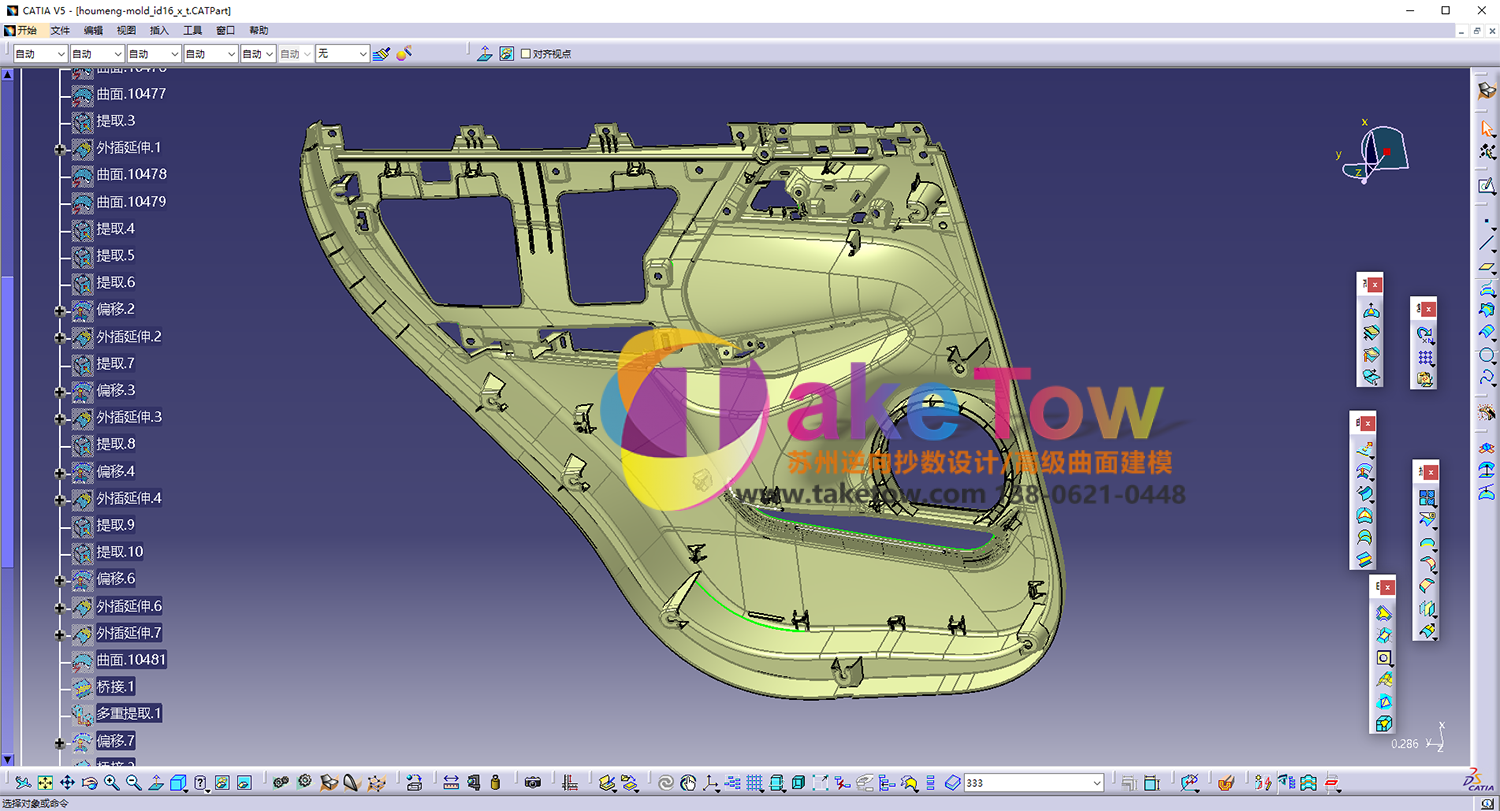

正面按多角度高密度扫描，保证外观曲面和边缘轮廓完整。翻转之后扫背面：加强筋、卡扣座、 喇叭网、走线槽，细部换细光斑补扫。喇叭网的孔径只有几毫米，不补扫就是一团糊。

跟钣金贴合的翻边、卡扣槽、密封条槽单独加密采集。这几处决定装配贴合度，数据粗一点 装车就响。

最难的一关

皮纹怎么保留。

这是内饰板跟普通注塑件最大的区别。正面扫出来的点云带着皮纹的纹理起伏，如果按常规 做光顺处理，纹理就被抹平了，做出来的件手感不对、看着也廉价。

我们的做法是正面曲面按点云拟合，但皮纹区保留纹理走向，不做过度光顺。哪些区域保留、 保留到什么程度，会在建模前跟客户确认——不同厂家的皮纹规格不一样。

另一关是卡扣倒扣。内饰板靠卡扣扣在钣金上，卡扣结构本身带倒扣，直接照点云建出来是 脱不了模的。我们按可脱模处理重建，保证结构上扣得住、模具上出得来。

最后交了什么

核对四项：重建模型跟点云整体比对出偏差云图；外观面做曲率梳和斑马纹检查，确认光影 过渡平滑没有凹陷；卡扣跟钣金安装位做虚拟装配，核对扣合量和贴面间隙；按注塑方向核对 脱模斜度、筋厚比例和进胶位置。

壁厚也查了一遍，薄壁区防缩水、厚壁区防缩孔。

交付三维数模、二维工程图和原始点云，可以直接对接开模和装配。

同类型的活还能怎么接

门板、仪表板、立柱护板、行李舱内饰件，都是双面结构注塑件，路子一样：正面保外观、 背面保装配、卡扣做可脱模。

要提醒的是皮纹件。如果客户后续是要重新开模具做皮纹，那数模上保留纹理走向就够了， 纹理由模具厂蚀刻；如果是要 3D 打印做手板验证，纹理就要实实在在建出来。用途不同做法 不同，接单时我们会先问清楚。
