手持电动工具逆向测绘案例分析

手持电动工具是逆向里比较"两面为难"的一类：外面要握着舒服，里面要装得下电机和 传动。曲面和结构，两头都得顾。

手持工具的双重要求

电钻、角磨机、电扳手、电锤这一类手持电动工具，逆向时要同时满足两件事：

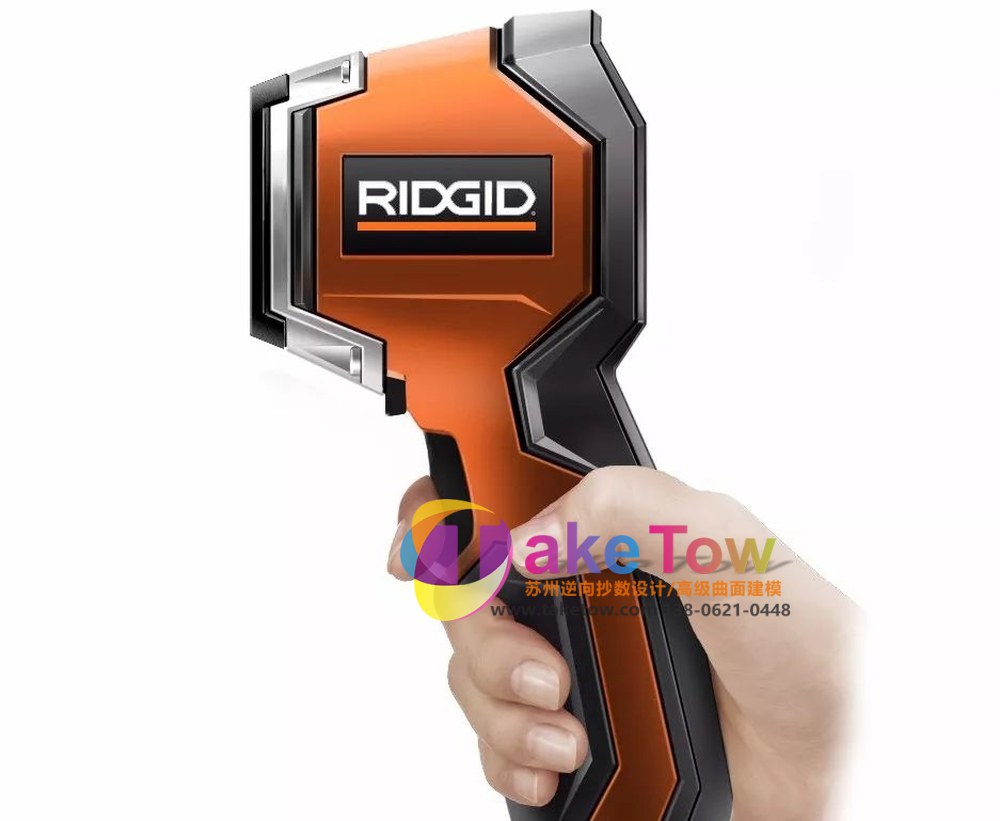

**外面：人机曲面**。手柄的握持形状是工业设计师按手型调出来的，贴合虎口、食指、 掌心的曲面都不同。这部分点云必须忠实还原，修顺过头握感就变了。防滑纹（包胶上的 凸点、条纹）也要建出来，这不只是装饰，是功能。

**里面：结构空间**。机壳内腔要装电机、齿轮箱、开关、电池包、散热风道。内腔的 空间尺寸是硬约束——装不下就得改设计，改设计整机布局都得动。这部分要求的是尺寸 准确，不是曲面好看。

两面要求不一样，建模方法也不一样。外壳走曲面质量路线，内腔走尺寸精度路线， 中间靠壁厚连接。

拆机与测绘

**外壳双扫**。机壳（一般是左右对开的两半壳）正反面都扫：外表面取人机曲面，内 表面取内腔空间。两面数据配准后，中间夹出来的就是壁厚分布。这一步不做，内腔 尺寸只能靠估，电机装不装得进去全凭运气。

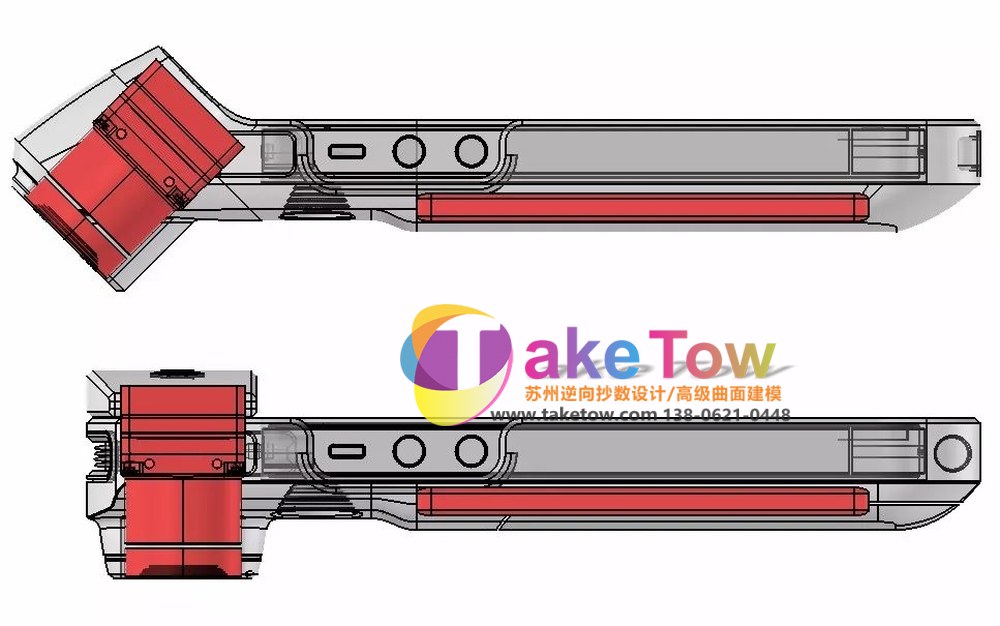

**内部结构实测**。电机、齿轮箱这些内部件，客户一般要保留原规格（或者换国产 替代），所以内腔的安装位（电机定位止口、齿轮箱安装柱、开关卡槽、电池包滑轨） 必须按实测建，公差单独标。

**包胶件单独处理**。手柄上的软胶包覆（TPE/橡胶）是二次注塑或者后套上去的，跟 硬塑壳体是两种材料。建模分开建，收缩率分别设定，包胶的厚度和与硬塑的结合边界 按实测。

建模的技术要点

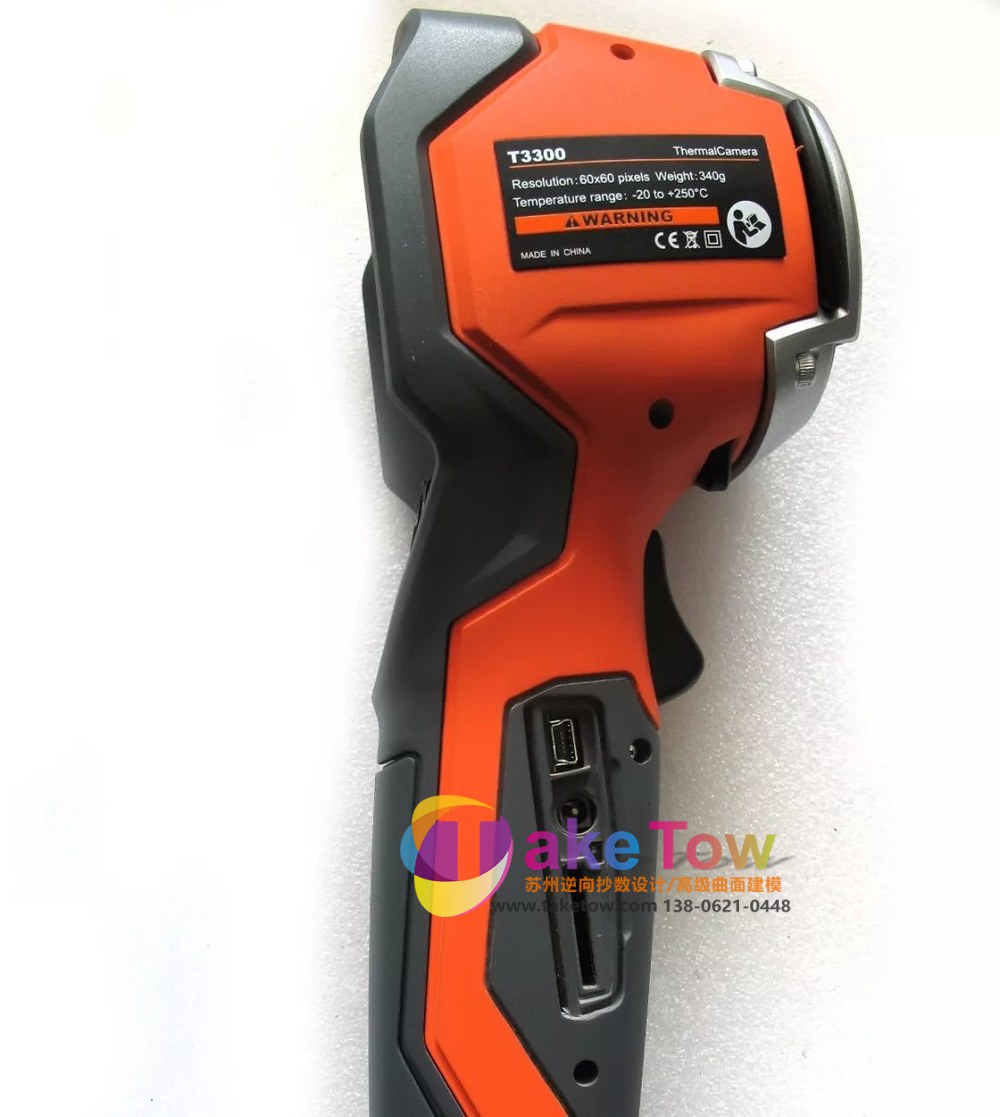

**一、握持曲面贴点云** 手柄曲面按点云忠实还原，允许保留微小起伏。防滑纹按实测轮廓建——凸点的高度、 间距、排布规律都要对，这影响防滑效果和手感。

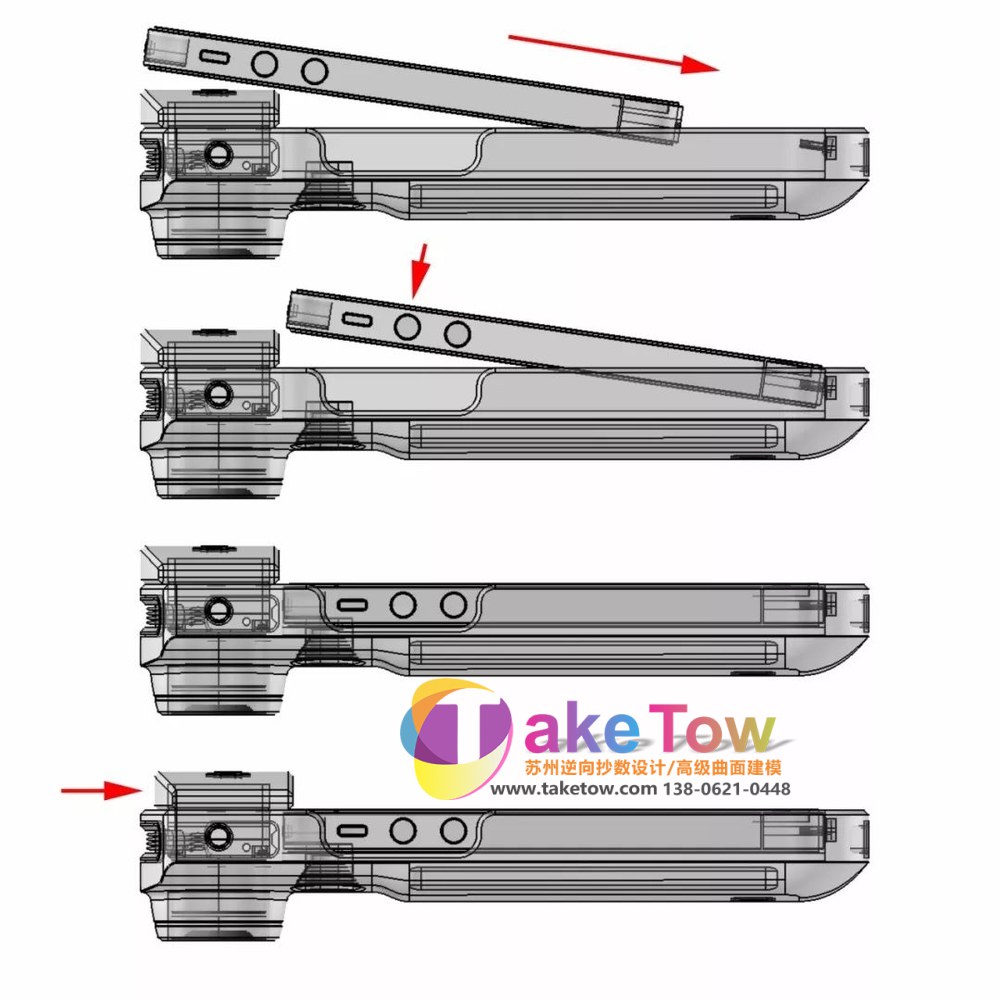

**二、对开壳的配合** 左右两半壳靠止口（迷宫式的配合边）和螺钉柱装配。止口的形状、配合间隙、螺钉柱 的位置和高度，这三个决定合壳后严不严实、会不会错边。按实测建，做虚拟合壳 检查错边量。

**三、内腔按可装配性建模** 内腔不是"扫出来什么样就建什么样"，要按"能装进去"来建。电机、齿轮箱这些件的 外形尺寸（客户提供或者我们实测）加上装配间隙，反推内腔的最小空间。扫出来的 内腔如果比这个小，说明原件有局部避让结构，要在数模里明确建出来。

**四、散热与风道** 电动工具的散热风道（进风口、出风口、风扇导风罩）影响电机寿命。风道形状和 进出风口面积按实测建，如果要改型，这部分可以 redesign，但要在数模里标出来。

**五、出模方向** 机壳是注塑件，拔模方向、分型面、滑块位置这些模具相关的要在建模时就考虑。 深腔、侧孔、倒扣这些位置提前识别，跟客户的模具厂确认方案。

校核与交付

**虚拟合壳**——左右壳合起来查错边和间隙。 **虚拟装配**——电机、齿轮箱、开关、电池包按数模装进去，查干涉和间隙。 **壁厚检查**——抽截面查壁厚，软胶与硬塑分别查，防缩水。

交付机壳数模（左右壳+包胶件，STEP/IGES/X_T）+ 内部结构安装位数模 + 装配体 + 二维工程图（含壁厚、拔模、配合公差）+ BOM 清单（内部标准件规格）。

同类型的活还能怎么接

电钻、角磨机、电扳手、电锤、曲线锯、修边机、园林工具（割草机、绿篱机）、 清洁工具，都属这一类。做改型（换电池包接口、改手柄形状、改配色分件）尤其 合适——数模在手，改局部比重新开发快得多。

苏州、吴江一带做电动工具和园林工具的工厂不少，这类需求我们接得比较熟。
