接骨板逆向测绘｜薄、曲、多孔三样一起来

板厚、孔位、贴合曲面互相牵制。这类件扫描时最怕的其实是自重。苏州吴江实测项目。

这只件卡在哪

钛合金骨骼固定板是骨折内固定手术里配合骨钉用的支撑件。板身要贴合骨面，孔位决定骨钉的 进钉角度。

难就难在薄、曲、多孔这三件事同时存在：板是薄壁件，形状是曲的，上面还排着一列锁定孔 和加压孔。板厚、孔位、贴合曲面三者互相牵制，哪一样偏了，骨钉不是进不去就是贴不牢。

客户要做规格补齐，手上只有实物，图纸同样没有。

现场怎么扫

先把基础数据记下来：拍正反面，量总长、宽度、板厚、两端圆角，记孔数和孔间距。这些是 后面点云校核的基准。

钛合金表面反光，喷薄层显影剂。更要注意的是支撑——薄壁件平放的时候自重就会让它微微 翘曲，扫出来的贴合面是翘着的。我们垫软性支撑，把翘曲压住。

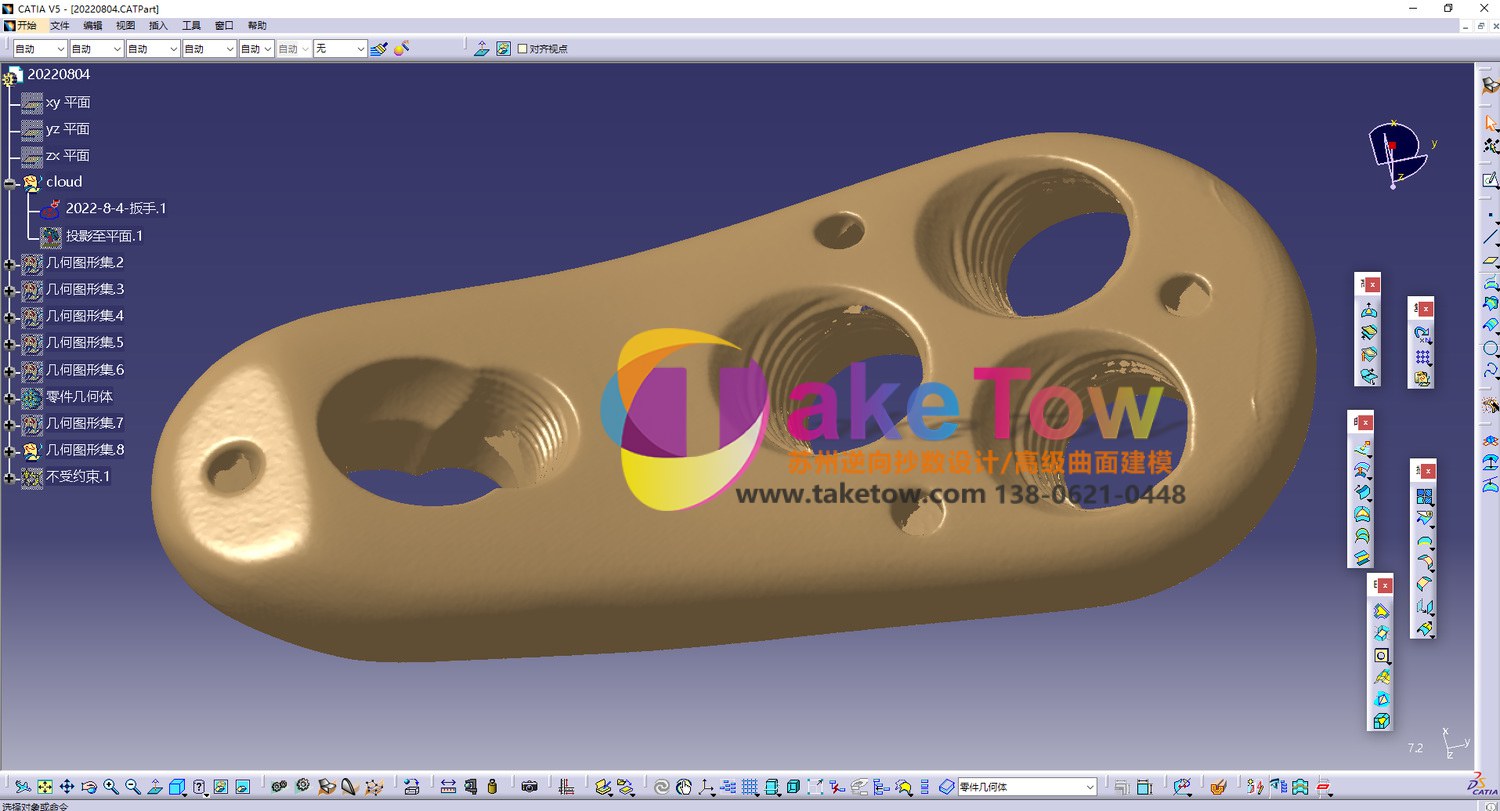

正反两面分别扫，孔内壁单独补扫。孔壁不补扫，孔轴垂直度和进钉角度就没法还原。

锁定孔和加压孔的沉头、锥面、螺纹段换小视场模式加密。拼接的时候按孔位特征对齐，检查 板厚一致性和孔轴垂直度，异常的地方补扫。

最难的一关

孔位。

这块板上的孔不是简单的通孔。锁定孔带螺纹、加压孔带沉头锥面，孔轴还带倾角——骨钉要 按特定角度进去才能固定牢。孔位偏一点，或者孔轴倾角差一点，装到骨头上进钉就困难。

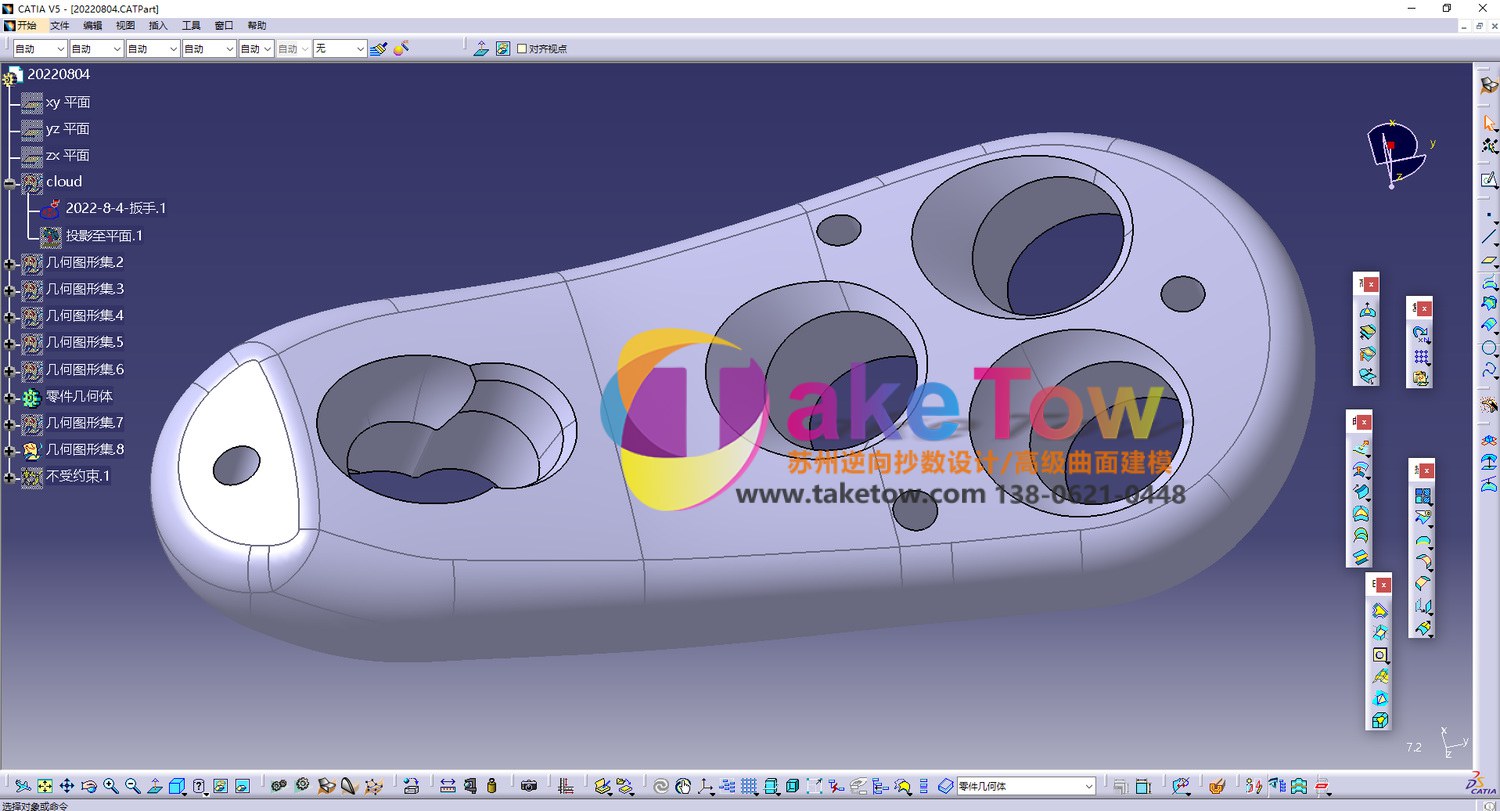

我们按实测逐个重建孔的位置、孔型、沉头锥面和螺纹段，孔的排布规律提取成参数化阵列， 保证同一批孔位一致。

另一关是贴合曲面。板身要贴骨面，两端上翘、中部带弧度，曲面不光顺贴上去就有空隙。我们 按点云拟合贴骨曲面，还原两端上翘和中部的曲率过渡，边缘倒角和过渡圆角一并还原，避免 应力集中。

最后交了什么

核对三项：重建模型跟原始点云整体比对，贴合曲面和孔位区域重点复核，出偏差云图；固定板 跟同批号测绘的骨钉做虚拟穿入，检查进钉角度和孔壁干涉；板厚、孔距、孔轴倾角逐项跟实测 记录对照。

交付三维数模、原始点云、偏差报告和一张标了孔位坐标、贴合曲面公差、材质要求的工程图， 可以直接下厂。板长、孔距、孔数都做成了可驱动参数，派生不同规格方便。

同类型的活还能怎么接

接骨板、颅骨板、脊柱固定板、颌面修复板，都是薄壁曲面加孔阵列的结构，处理路子一样： 软支撑防翘曲、孔壁单独补扫、孔位参数化。

老规矩再说一遍：我们给的是几何测绘数据，不是注册文件，扫描数模不能直接用于人体植入。 做规格研究、批次比对、备件复制，这些可以；拿去当植入件的合规依据，不行。这一点接单 时我们会先讲清楚，不绕弯子。
