吻合器外壳逆向建模｜握持手感与扳机行程一起还

手枪式外壳，握持区和扳机行程都要跟原件对得上。这类器械壳体的分型最讲究。

这只件卡在哪

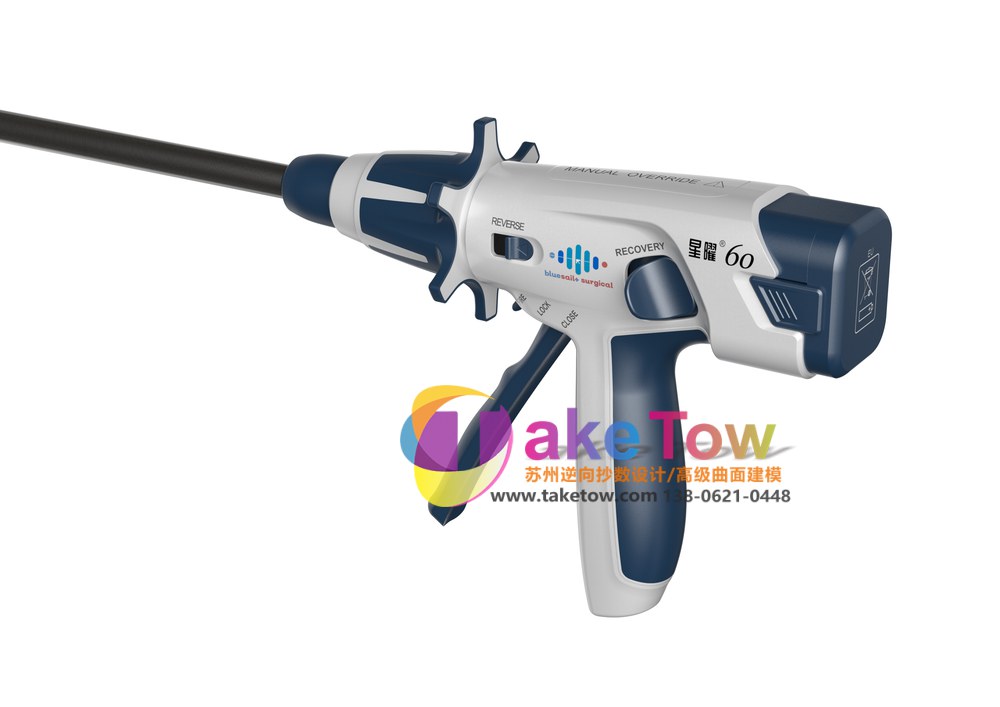

外科吻合器是消化道手术里用来切割和缝合的器械，外形是手枪式的。握持手感、扳机行程 直接影响医生的操作精度——这不是外观问题，是功能问题。

外壳由左右两半对合而成，里面装着击发机构和钉仓组件，曲面复杂、分型线细密。客户手上 的样品缺完整图纸，要复刻就得先把这两半壳和扳机全部还原出来。

现场怎么扫

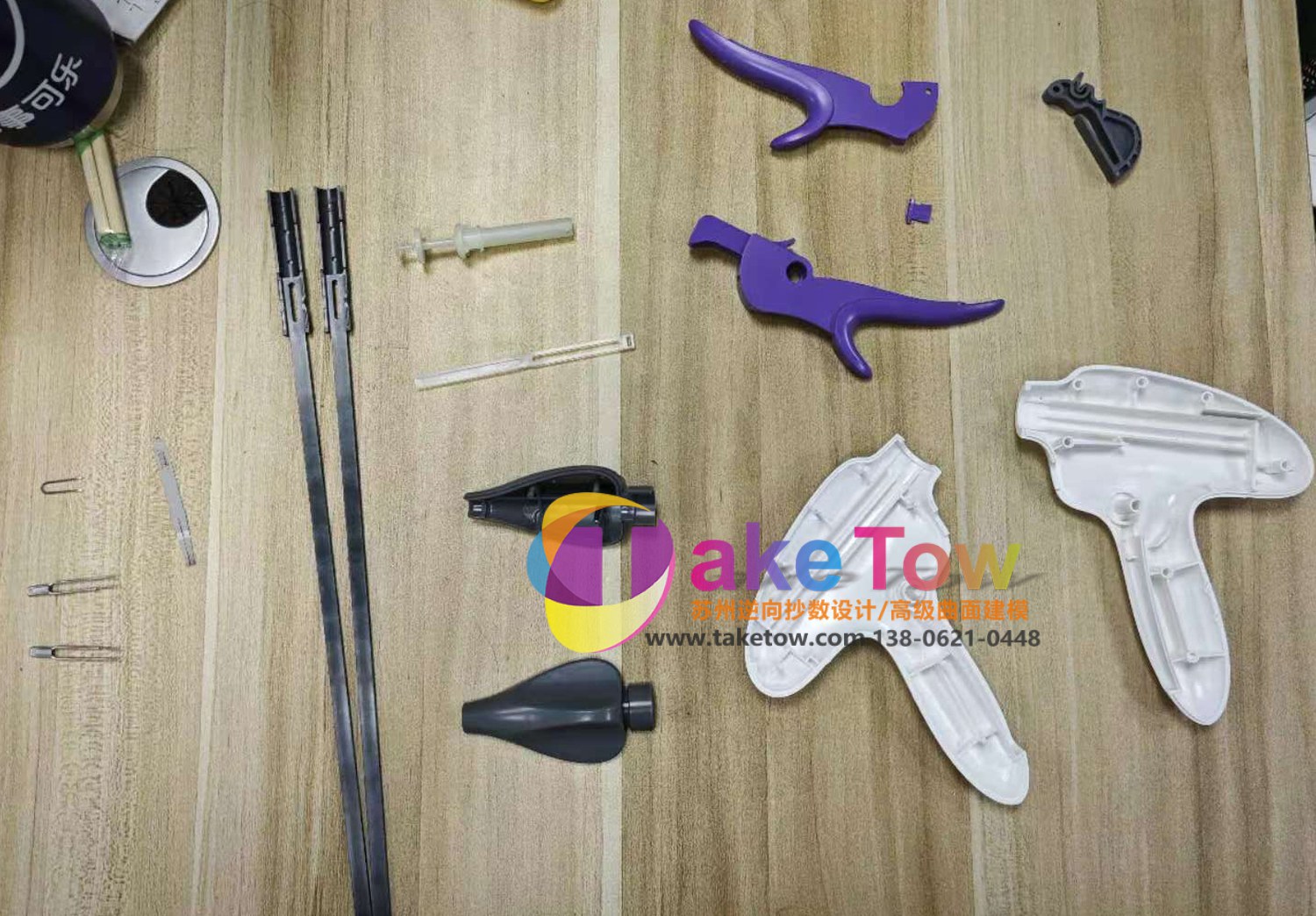

先拆。把外壳拆成左右两半和扳机件，逐件拍照，记录分型线走向和卡扣位置。拆的时候不记 清楚，后面建模就不知道这两半是怎么对的。

外壳多是哑光注塑件，只有局部高光的地方补显影剂，不用整件喷。平缓曲面上贴标记点，保证 多视角能自动拼接。

左右壳体分别扫内外两侧，扳机、按钮这些小件单独扫。小件跟大件一起扫一定被挡住，分开 扫最省事也最准。

握把与机身的过渡、扳机槽、按键孔这些曲率变化明显的地方加密站位。拼完按分型线和卡扣 特征把各件点云归位，检查内外表面完整性，孔洞处补扫。

最难的一关

扳机行程。

吻合器是靠扳机击发的，扳机的转轴位置、摆动角度、限位结构，三个参数任何一个不对，装配 出来的行程就跟原件不一样。医生用惯了原来那个行程，换一个新件手感不对是要出问题的。

我们按点云还原扳机的转轴位置和摆动角度，限位结构也一并建出来，装配后行程跟原件对得上。

另一关是分型线。左右两半壳是靠分型线对合的，分型线画歪了，合起来就是一条错位的缝。 我们按分型线把壳体拆成左右两半，留出扣合量和装配间隙，再做虚拟装配验证扣合顺不顺。

最后交了什么

核对三项：重建模型跟原始点云整体比对，握持曲面和分型线重点复核，出偏差云图；左右壳体 对合并装入扳机、按钮，检查干涉和间隙，确认扣合顺畅；抽关键截面核对壁厚和加强筋位置， 保证注塑成型不缩水。

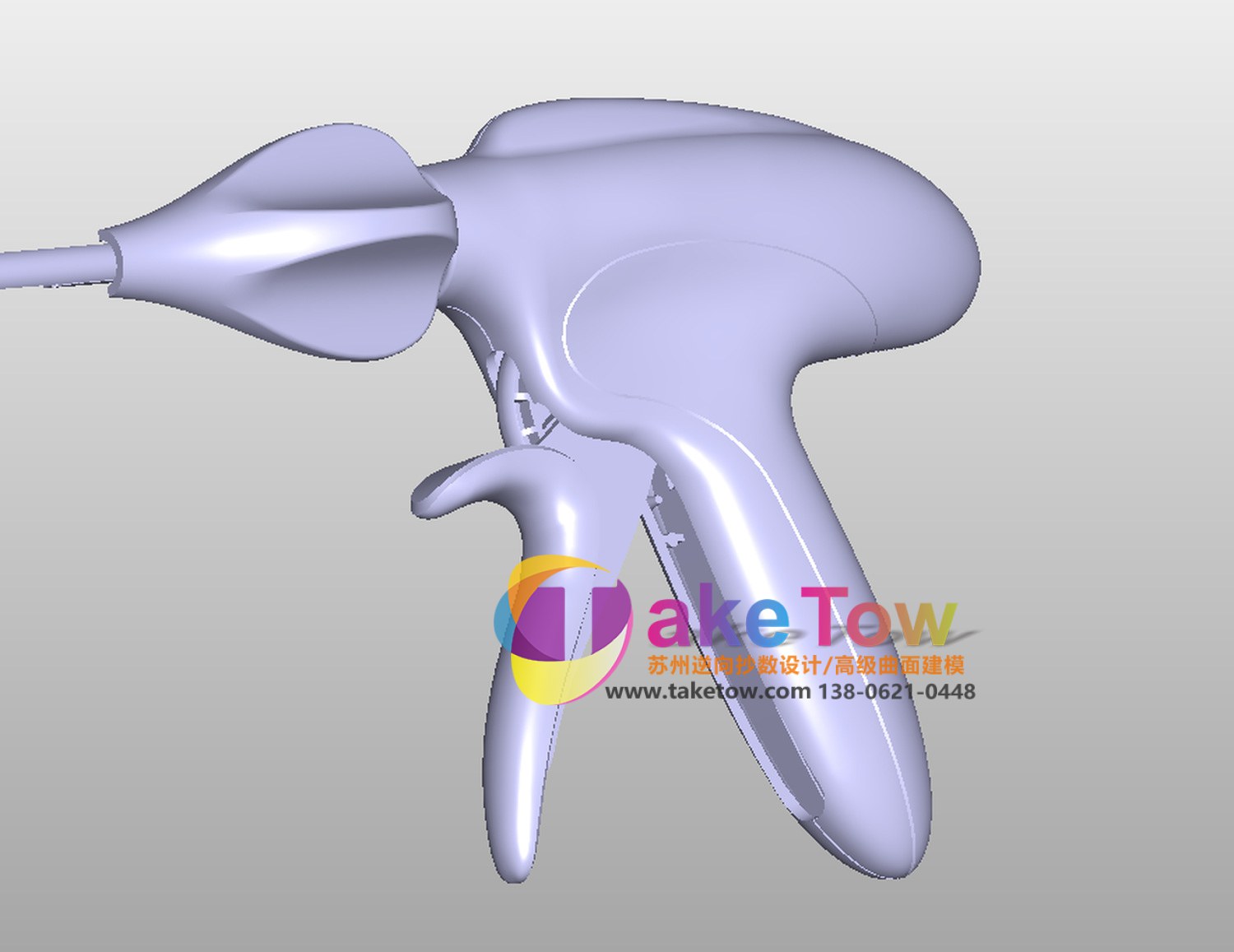

交付三维数模、原始点云、偏差报告和标了关键尺寸、分型面、材质要求的工程图，可以直接 开模。关键装配尺寸整理成可驱动参数，后续系列化改型方便。

同类型的活还能怎么接

腔镜器械手柄、超声刀手柄、各类枪式和握持式器械外壳，都是外观和结构一体的活，处理路子 一致：先拆件记录分型，再分件内外扫，最后把运动机构的行程还原出来。

有一件事要提前确认：握持区曲面如果原件已经有磨损或者被改过，扫出来的是改后的形状。 这类件我们一般建议客户给一件没怎么上过手的新样，实在只有旧件，我们会标注哪些区域是 按实测、哪些是按对称还原。

另外照旧说明：我们只做几何测绘和建模，数模不能替代医疗器械注册审批。
