射频铜头端子逆向测绘｜几毫米的小件怎么量准

外径只有几毫米，里面塞着多级台阶、卡环槽和微细螺纹。这类件我们配影像测量一起做。

这只件卡在哪

无线网卡的铜头端子是天线和主板之间的射频连接部件，车削成型的精密小件。

外径只有几毫米，结构却一样不少：多级台阶、卡环槽、微细螺纹。端子的配合尺寸直接决定 插入力和信号稳定性，差一点点就接触不良。

客户要做来料比对和国产替代，手上没有图纸，只有一件样品。尺寸基准得从实物上取。

现场怎么扫

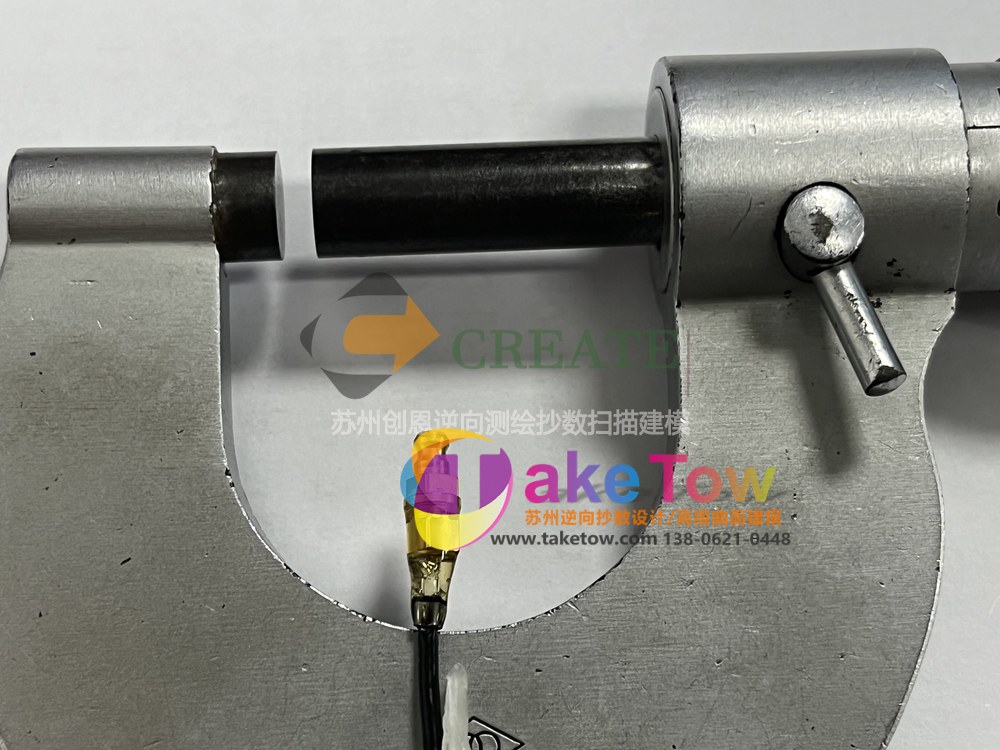

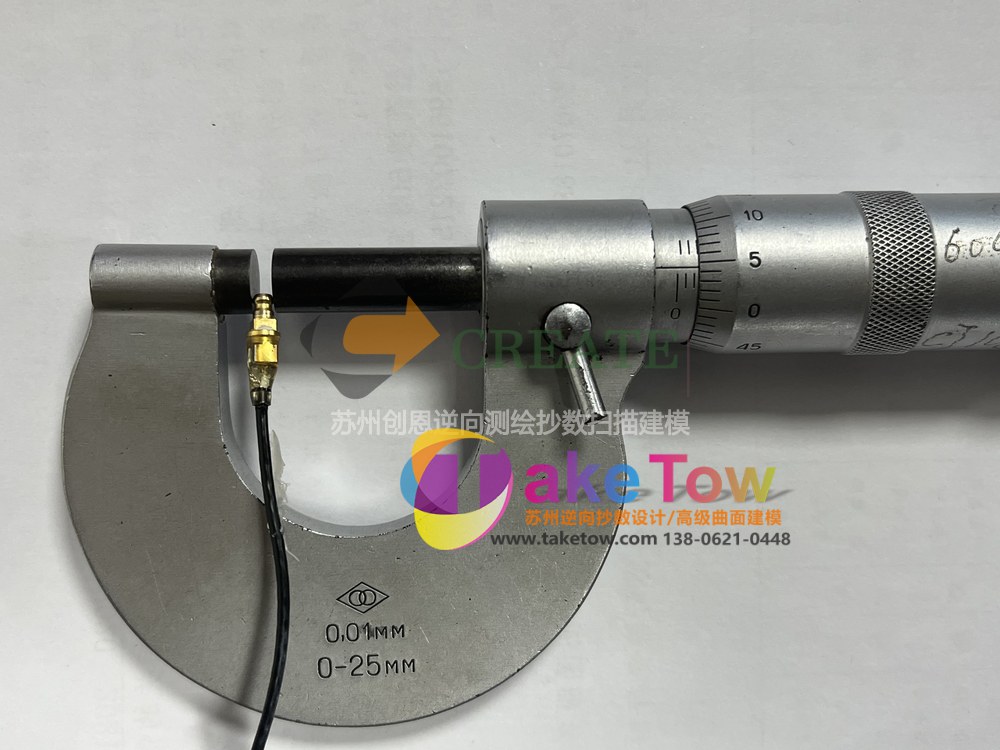

先用影像测量仪把基准尺寸量下来：总长、各级外径、卡环槽位置、螺纹段长度和圈数。这种 几毫米的小件，光学扫描和影像测量配合着用最稳——影像测量给基准，扫描给完整轮廓。

铜件表面反光强烈，喷薄层显影剂。铜的反光比钢还厉害，不处理的话点云到处是空洞，后面 根本没法建。

端子尺寸极小，用小视场高分辨率模式整体覆盖扫描，保证微细结构能分辨出来。螺纹牙型、 卡环槽、台阶过渡处再单独加密——这三处是配合尺寸的命门。

多角度点云按轴线对齐拼合，检查回转体轮廓的连续性和同轴度。

最难的一关

螺纹参数。

跟骨钉那类件一样，这里最容易犯的错是套标准。看到一段螺纹，按公制标准去画，画出来 看着像，实际牙型角、螺距、牙高都对不上样品，做出来的端子插进去要么太松要么插不进。

我们从点云剖面直接提取牙型角、螺距、牙高，按真实参数生成螺纹，不套通用标准值。

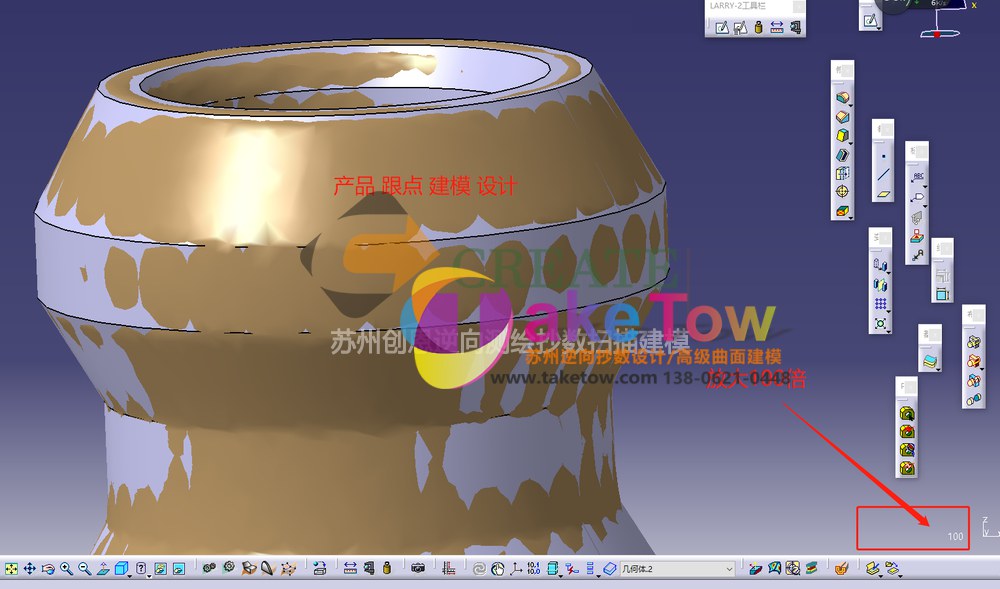

另一关是卡环槽。槽宽和槽深决定卡位可不可靠，装配的时候卡环就落在这个槽里。槽浅了卡 不住、深了强度不够。我们按点云还原槽宽、槽深和端面倒角，再把重建的端子跟同批号测绘的 插座做虚拟插合，检查插入深度和配合间隙。

最后交了什么

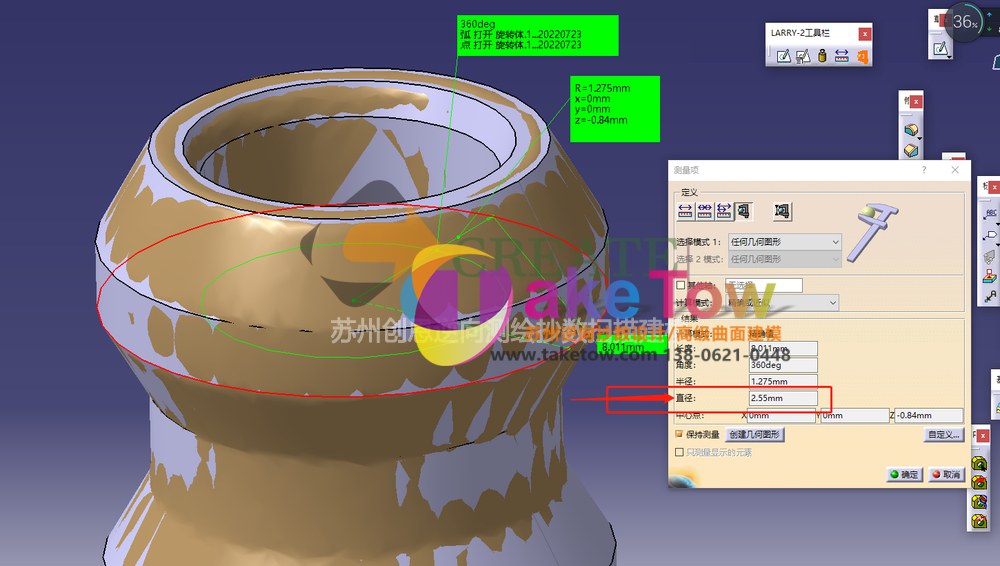

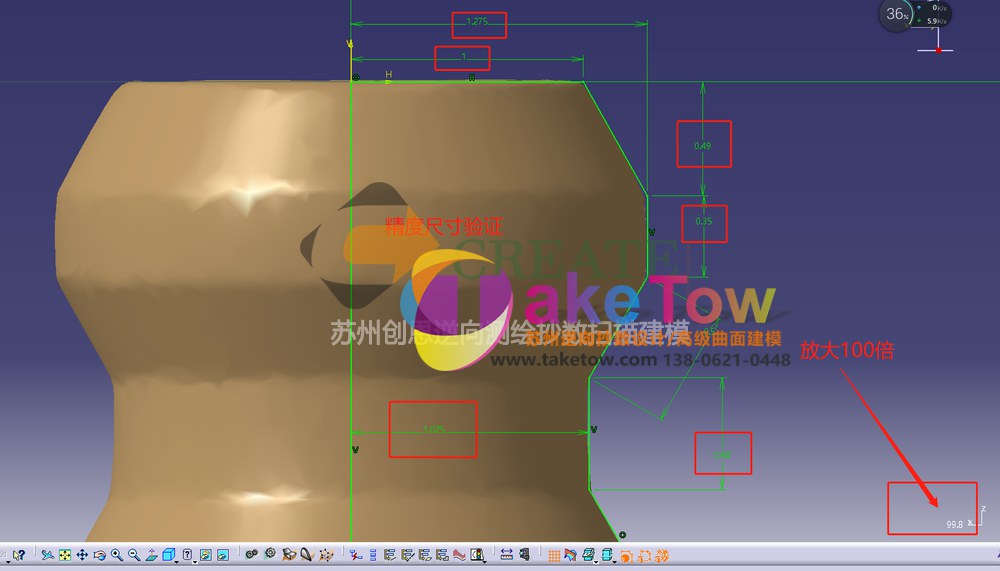

核对三项：重建模型跟原始点云整体比对，螺纹和卡环槽区域重点复核，出偏差云图；跟插座做 虚拟插合，查插入深度和配合间隙；各级外径、槽宽、螺纹参数逐项跟实测记录对照。

交付三维数模、原始点云、偏差报告和一张标了尺寸公差、表面粗糙度、材质要求的工程图， 可以直接下厂车削。

外径系列和台阶长度整理成可驱动参数，多规格派生方便，来料比对和批次一致性检查也能直接 用这套数据。

同类型的活还能怎么接

射频连接器、探针、微型轴、各类车削精密小件，都走这套流程：影像测量定基准、显影处理 解决反光、小视场高分辨率扫、螺纹和卡槽按实测还原。

这类件我们换微距蓝光扫，精度能到 0.005mm 级。

有一点要说明：几毫米的件，表面如果有磕碰或者磨损，扫出来的就是损伤后的形状。做来料 比对没问题，做国产替代的话最好给一件没用过的新样，不然替代件会把损伤一起复制进去。
