吸塑件与吸塑托盘逆向抄数测绘

吸塑托盘薄、软、容易变形，扫描时一碰就晃，建模时壁厚只有零点几毫米，处理起来 跟常规注塑件完全不是一回事。

薄壁软件的麻烦

吸塑件（吸塑托盘、吸塑包装、吸塑内衬这一类）的工艺是：加热塑料片材，靠负压吸到 模具上成型。成品的特点是**壁薄、刚性差、形状靠模具拉伸出来**。

这给逆向带来三个麻烦：

一是**扫描时变形**。片材薄，放在台面上自重就会下塌，手持又会晃。扫描过程中形状 一直在变，采回来的数据本身就不准。

二是**壁厚难定**。吸塑件的壁厚不是均匀的——拉伸深的地方薄、浅的地方厚，拐角处 最薄。这个变化规律是工艺决定的，建模时要还原出来，不能给个平均值了事。

三是**脱模斜度大**。吸塑件的侧壁必须有足够的脱模斜度才能从模具上脱下来，这个 斜度比注塑件大得多。建模时斜度按实测取，这直接决定复制出来的托盘能不能用。

扫描怎么解决变形问题

**工装支撑**。把托盘用轻质支撑托住关键位置（支撑点选在非外观区、非装配区），让 它保持在使用状态或自然静置状态下的形状，再扫描。软胶、薄膜类件也用同样思路—— 前面我们做潜水脚蹼时用的就是悬空支撑法。

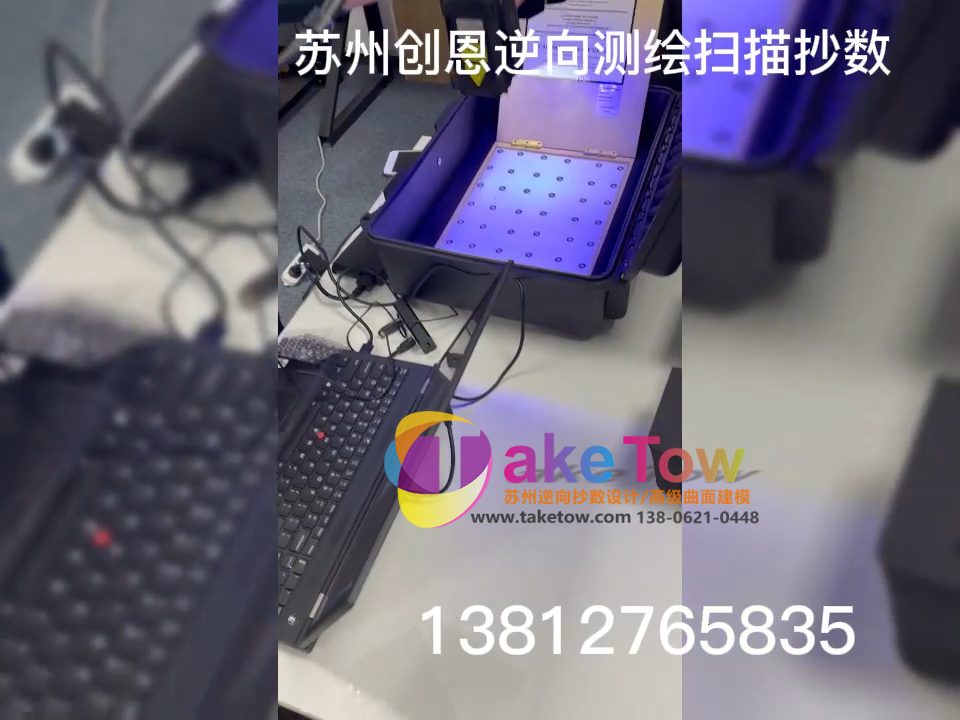

**快速采集**。扫描时间越长，件受温度、重力影响变形的可能越大。吸塑件我们就用 蓝光扫描的单幅快速采集（单幅扫描 3 秒左右出高密度点云），多站位快速覆盖，减少 单次扫描时长。

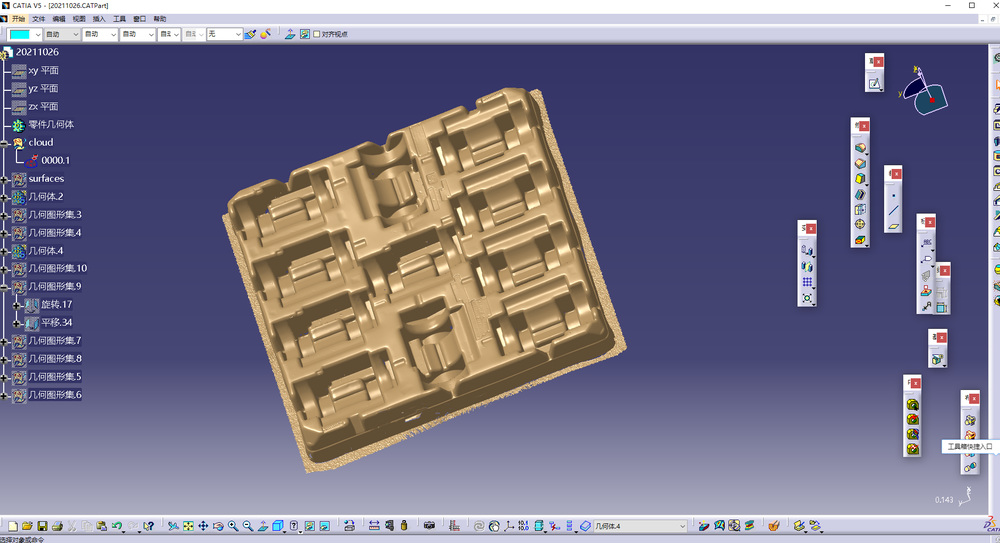

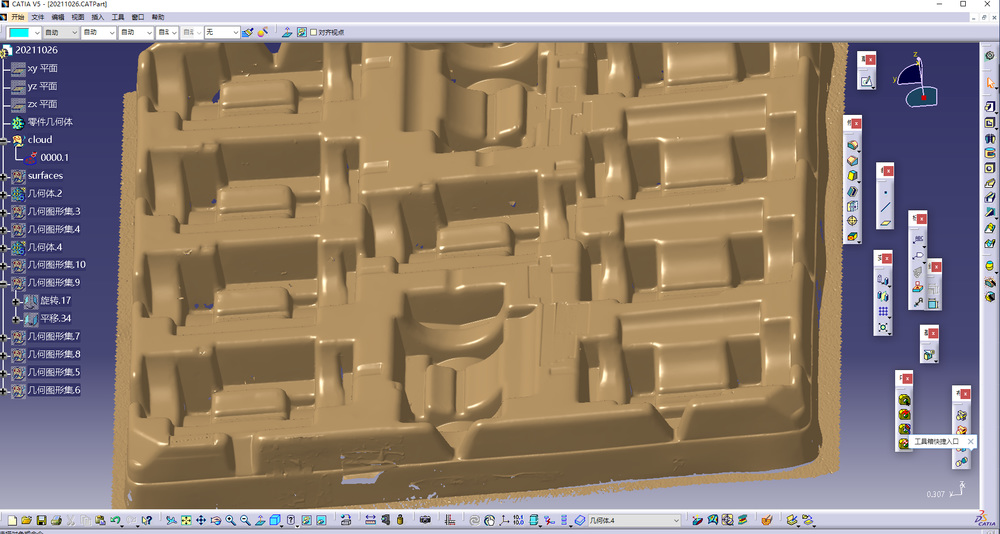

**双面扫描**。吸塑件有正反面（吸塑面和非吸塑面），两面都扫，中间夹出来的就是 壁厚。这是还原变壁厚最直接的办法——只扫一面，壁厚只能靠估。

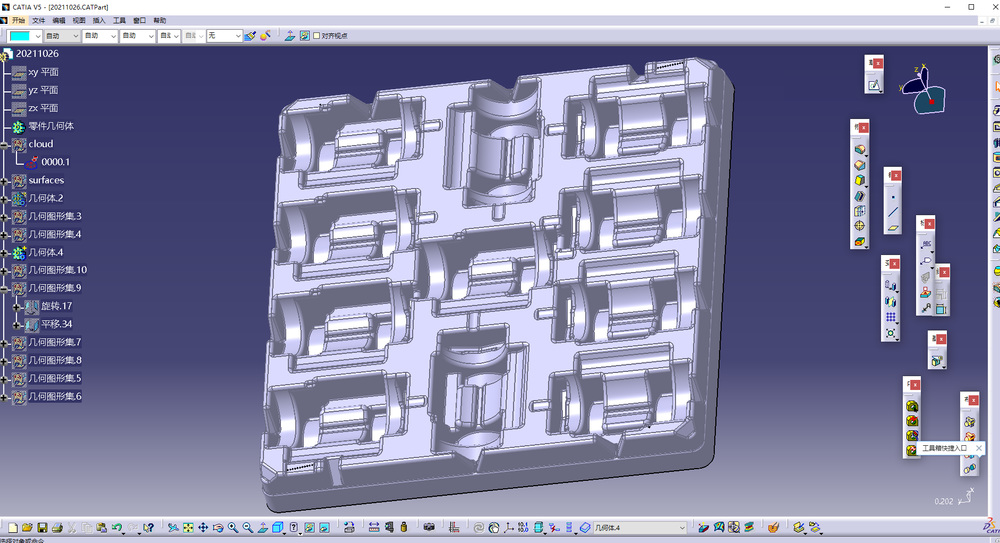

建模的技术要点

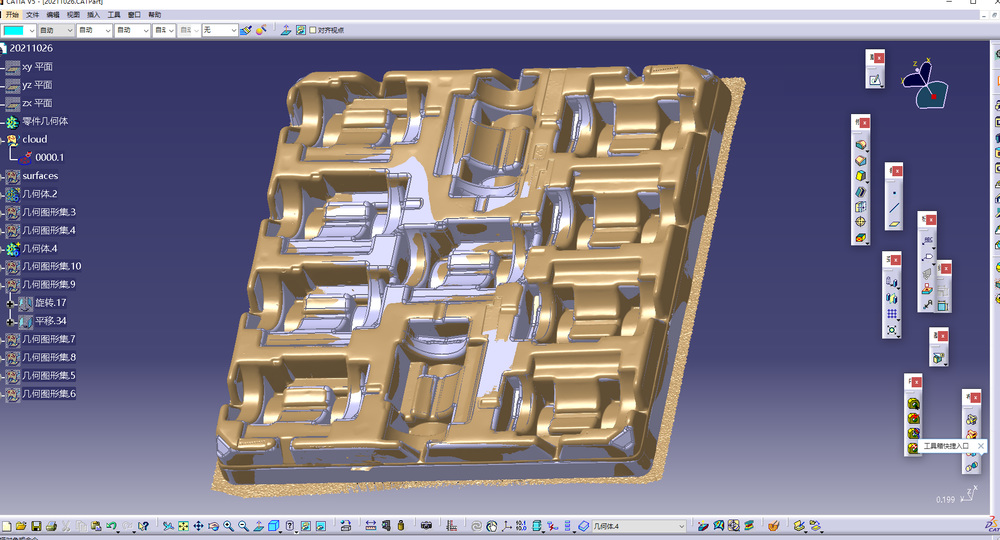

**壁厚还原**：正反两面的点云配准到同一坐标后，沿表面取若干点量两面间距，得到 壁厚分布。建模时按这个分布做变壁厚，不平均化。最薄处标出来告诉客户——这是 吸塑件最容易破的地方。

**脱模斜度**：侧壁斜度按实测，深腔处额外加大。吸塑件没斜度脱不了模，这是硬 约束。

**圆角处理**：吸塑件的拐角圆角比较大（材料拉伸形成），圆角半径实测取。底角 圆角尤其重要，影响堆叠和强度。

**堆叠与定位特征**：托盘类件往往要能相互堆叠、或者在自动化线上定位。堆叠限位 结构、定位卡槽的形状和位置按实测建，这些是功能特征，精度要求高于造型面。

最后交了什么

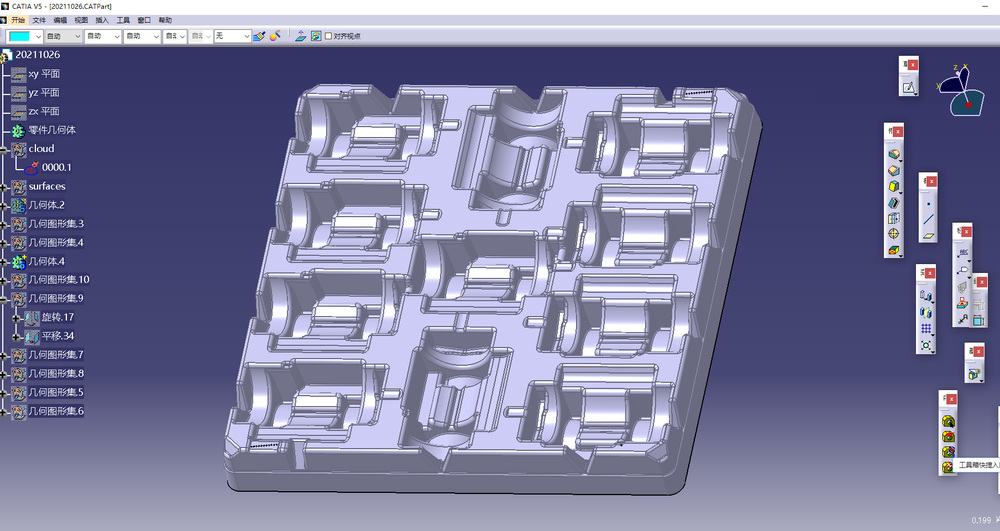

交付数模（STEP/IGES/X_T）+ 壁厚分布说明 + 二维工程图。

客户拿这份数模做两件事：一是复制现有托盘（原供应商涨价或者断供时常见），二是 基于此改型（加深腔体、加定位槽、改堆叠方式）。改型在数模上做比重新开模试错 便宜得多。

同类型的活还能怎么接

吸塑托盘、吸塑包装内衬、厚片吸塑外壳（设备外壳、医疗仪器外壳很多用这个工艺）、 吹塑件（各种瓶体），都属薄壁大件，处理路子一样。

做这类件时提醒一句：如果原件已经变形（吸塑件用久了容易翘），扫出来的是"变形后" 的形状。这种情况我们会跟客户确认哪些区域按对称特征还原、哪些按原始设计意图修正， 不然复制出来的件一样翘。
