苏州航空航天逆向抄数｜叶片、机匣、复材蒙皮与

航空航天的逆向活，和汽车完全不是一个逻辑。 汽车多是抄外观曲面，航空航天大量是高精度型面加内部流道、冷却结构的件。驱动力也不一样：老机型 DMSMS（断供、图纸丢失、原厂停产）、MRO 维修复刻、复材曲面数字化、竞品对标、工装检具存档。而且扫完不等于能投产——安全件逆向之后还要做材料、强度、适航那一整套验证。

一、我们接得最多的几类件

航空发动机部件

涡轮叶片、导向叶片、风扇叶片、叶盘（整体叶盘 BLISK），单晶高温合金，型面精度极高。很多老发动机原始图纸早丢了，做 MRO 维修备件复刻、损伤件修复数字化。叶片内部的冷却孔和冷却通道必须工业 CT，普通外扫只能拿到外表面。 发动机机匣、压气机壳体、燃烧室外壳、尾喷口调节片——大型薄壁铸件，自由曲面多，装配基准、法兰孔、安装吊耳是重点。 喷嘴、燃油活门壳体、燃烧室衬套、密封件、引气管路——内部复杂流道，CT 是刚需。

机身与气动外形的复材、钣金件

飞机蒙皮、舱门、整流罩、发动机短舱、进气道唇口、反推外罩；机翼前缘、翼肋、襟翼、副翼、缝翼、安定面、雷达罩。 碳纤维复材件居多，老飞机没有原始 CAD，用于备件、维修补件、工装复刻。特点是大尺寸自由曲面，多用激光跟踪仪加摄影测量加蓝光扫描组合，现场原位扫描多。

起落架与主承力结构件

起落架作动筒、耳轴、扭力臂、支柱、接头、连接拉杆、起落架舱支架；发动机安装节、机身承力接头、大梁接头、各类锻铝和钛合金安装支架。 MRO 老飞机备件逆向非常多。重点是孔位、配合面、安装基准、螺纹孔。

机载管路、液压、燃油、环控系统件

金属弯管、波纹管、液压阀壳体、燃油管路接头、集油环；空调风道、复材风管、引射管路、密封胶条断面、隔热罩。 直升机的风道和管路逆向需求尤其多，很多停产机型没有图纸，扫完直接做 3D 打印备件。

座舱、航电壳体、内饰件

仪表板壳体、操纵台外壳、座舱框架、观察窗框、储物盒、盖板，各类线束保护壳、设备安装支架、传感器外壳、天线罩附属结构。这类对标、教具、改装居多，曲面复杂、卡扣多，精度要求相对低一点。

航天件

火箭喷管、推力室壳体、涡轮泵壳体、燃气导管；卫星结构舱段、星上支架、复材卫星蒙皮、天线反射器（抛物曲面，逆向对标很多）；地面工装、试验夹具、绝热层外形复刻。航天量产备件逆向远少于航空，大多用于竞品对标、试验件、工装数字化。

工装、检具、模具

复材成型模具、蒙皮型架、钻孔工装、定位夹具、检验样板。航空大量老工装没有数模，逆向抄数做数字化存档和复刻。

二、现场怎么扫

车间加原位扫描是常态，部分件不能拆、不能运，设备得搬到停机位旁边干活。

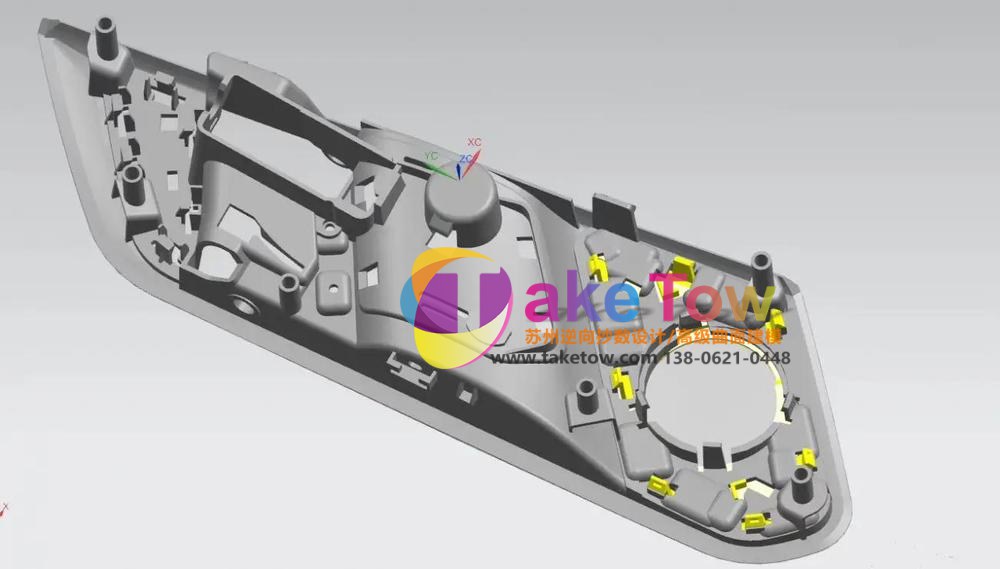

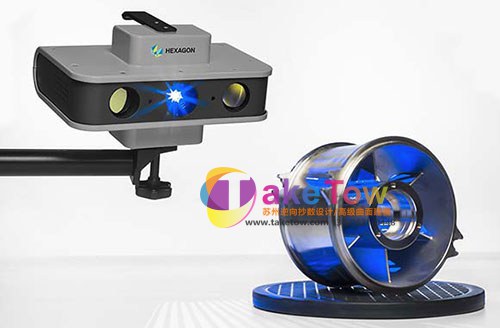

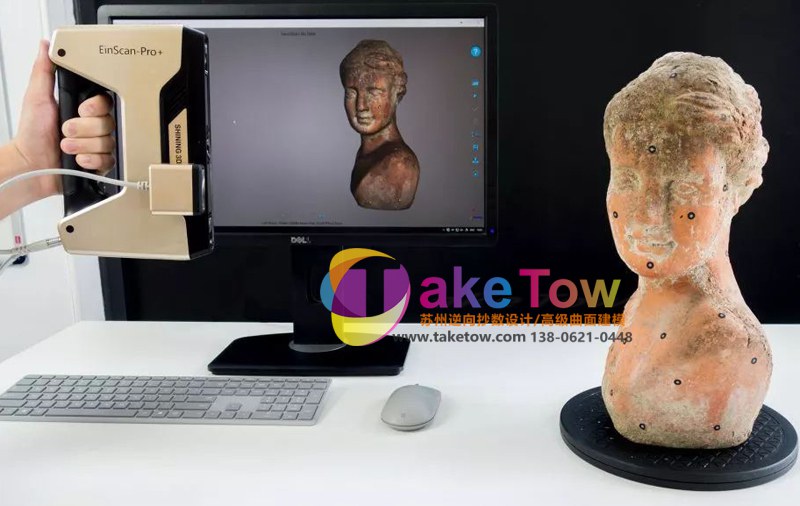

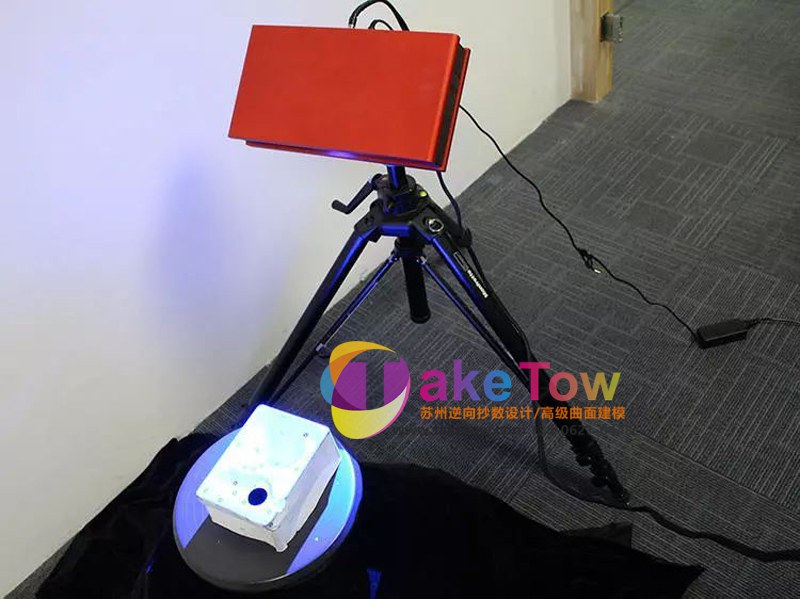

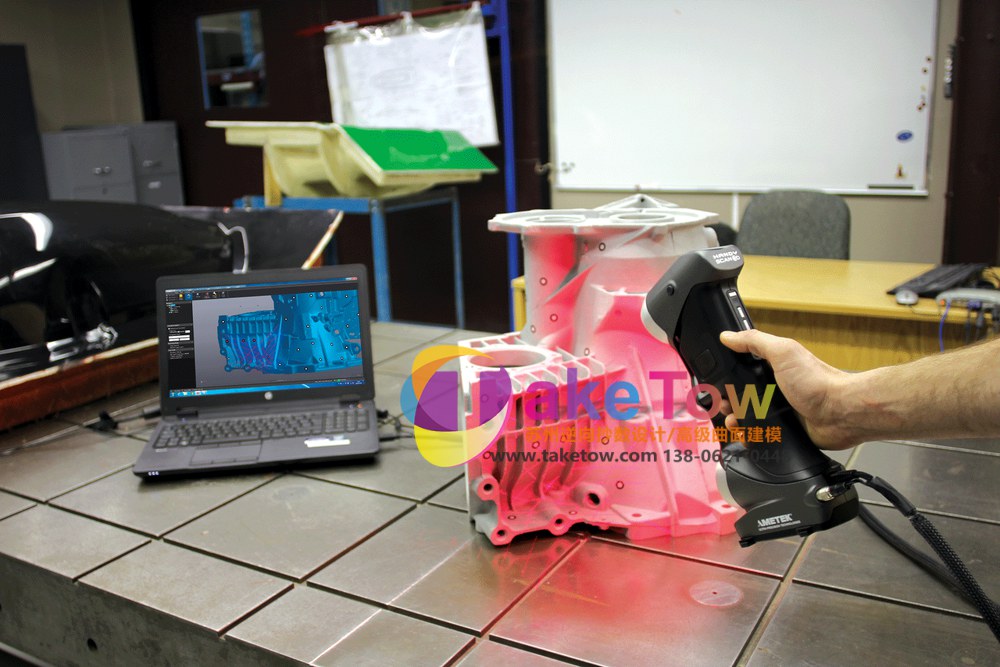

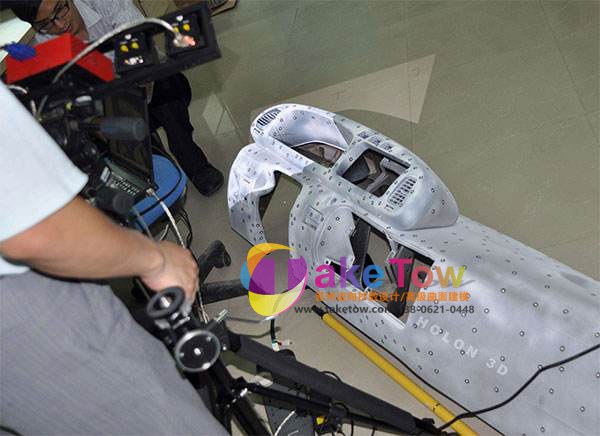

大尺寸自由曲面件走激光跟踪仪加摄影测量加蓝光扫描组合。单靠手持扫描一站站拼，尺寸一大累积误差就压不住，摄影测量做全局控制是必需的。叶片和机匣这类高精度件精度要求 0.005~0.05mm，蓝光结构光的单点测量精度最高能到 0.005mm，配得上这个量级。

内冷通道、封闭内腔、复材内部分层——这些外扫无解，必须工业 CT。微焦点工业 CT 空间分辨率到数微米到数十微米，计量级尺寸测量精度可达 ±5μm。只是它慢，几百到几千张投影加体素重建，一个件扫几小时很正常，排期要提前算进去。

钛合金和高温合金件表面反光强，喷显影剂压反射率到 30% 以下，或者把入射角调到 45°±5°。精度要求高的用钛粉显像剂，对表面精度影响只有 1~2μm。

三、最难的一关：几何之外的边界

航空航天件最难的从来不是扫，是扫完之后的分寸。

我们只交付几何数据。材料牌号、热处理状态、力学性能、疲劳寿命、适航符合性——这些一样都不在几何测绘的范围里，也绝不是拿到数模就能替代适航件。起落架接头这类承力件扫得再准，也不能凭这份数模装机。

另一个难点是复材件的分层和内部缺陷。表面扫描看到的是外形，内部脱粘、孔隙得靠 CT 才能发现。这类我们只做数据采集和几何重建，缺陷判读要交给客户的无损检测部门。

四、最后交什么

三维数据：STEP(AP242)、IGES、Parasolid X_T；STL 网格；原始 PTS 点云；需要改的话给 UG PRT 或 CATIA 原生格式。

图纸与报告：2D 工程图 PDF / DXF，含尺寸标注、公差、表面粗糙度，带 GD&T 形位公差（平面度、圆度、位置度、同轴度等）；三维全尺寸检测报告给彩色偏差云图和截面比对。CT 项目另外交付体素数据和内腔重建模型。

时效上，简单小件 1 个工作日，复杂型面件 2~5 个工作日。工业 CT 项目单独排期，扫描本身就要占几小时。

五、哪些活我们要提前说清

只做几何测绘与建模。材料、热处理、强度、适航验证需客户另行完成，扫描数模不能替代适航件。涉及知识产权的竞品对标件，权属请客户自行把关。

常见问题

问：涡轮叶片的内冷通道能测吗？ 能，但要上工业 CT。外扫只能拿到叶片外型面，冷却孔和内部通道必须 CT。

问：大尺寸复材蒙皮怎么控制精度？ 激光跟踪仪 + 摄影测量 + 蓝光扫描组合。摄影测量做全局控制，压住大尺寸拼接的累积误差。

问：起落架接头扫完能直接装机吗？ 不能。我们只交几何数据，材料、热处理、强度、适航验证要客户另行完成。

问：CT 扫描要多久？ 比外扫慢得多。几百到几千张投影加体素重建，一个件几小时很正常，需提前排期。
