苏州电动工具与通用工业设备逆向抄数

这一块是逆向抄数里最"接地气"的业务——量不大不大，胜在稳。 先说电动工具：双色注塑外壳、手柄握把是主力，铝压铸齿轮箱次之，钣金护罩在通用设备里量大。再说通用工业设备：自动化、机床、泵阀、包装设备的护罩、箱体、机架、叶轮、工装夹具。其中工装夹具是我们最推荐主攻的一类——老产线丢数模的太多，风险低、客户粘性高、复购稳定。

一、我们接得最多的几类件

电动工具部分

工具外壳、手柄壳体

手电钻、角磨机、电锤、曲线锯、吹风机、锂电扳手、割草机、园林工具的双色注塑外壳、手柄握把、机壳后盖、电池包外壳。 特点是曲面人机握感造型，大量倒扣、卡扣、骨位、装配止口。用途是开注塑模具、产品改型、竞品对标，精度 0.02~0.08mm，普通蓝光扫描就够，几乎不用 CT。

内部塑料结构件

齿轮箱塑料支架、开关座、电池仓支架、防尘盖、出风口盖板、扳机外壳、缓冲垫块。

金属结构件

齿轮箱壳体（铝合金压铸件，角磨机和电锤箱体）、电机端盖、连接法兰；散热筋壳体、金属护罩、输出轴套筒、夹头外壳。 重点是安装基准、止口、轴承孔位。磨损件逆向时要区分磨损面和原始设计面。

传动与运动小件

齿轮、涡轮、偏心轮、连杆、摆块、拨叉。普通外扫只能测外形，磨损齿面逆向要做补偿。

密封、橡胶件

防尘套、减震胶圈、密封圈、橡胶缓冲垫，逆向断面轮廓。

通用工业设备部分

设备外壳、钣金护罩、门板

机床外防护、自动化机架护罩、配电柜外壳、防护罩、检修盖板、设备装饰外壳、操作面板。 薄板折弯钣金件居多，很多老设备没图纸，扫完直接出钣金展开图。量大、难度低。

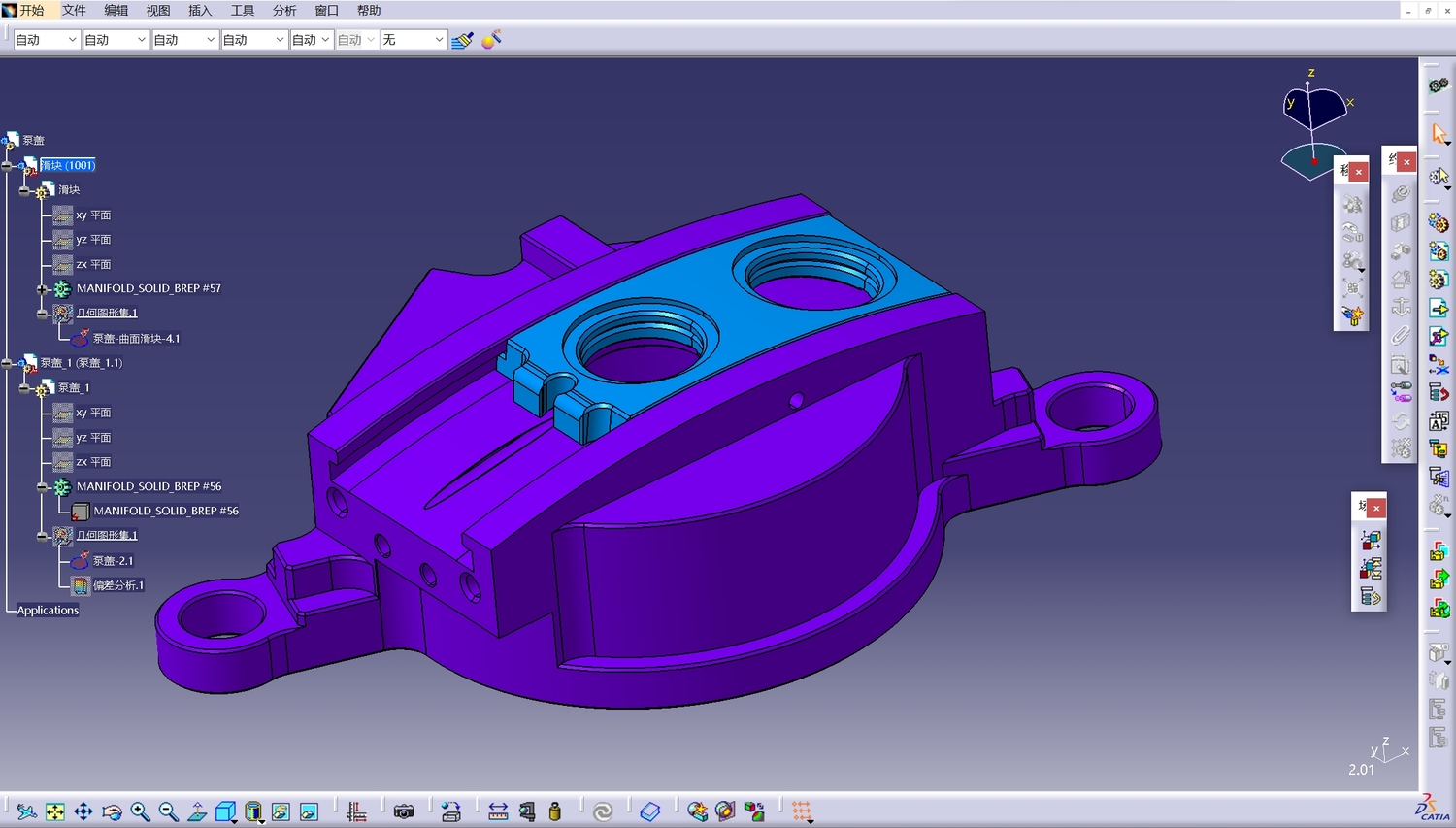

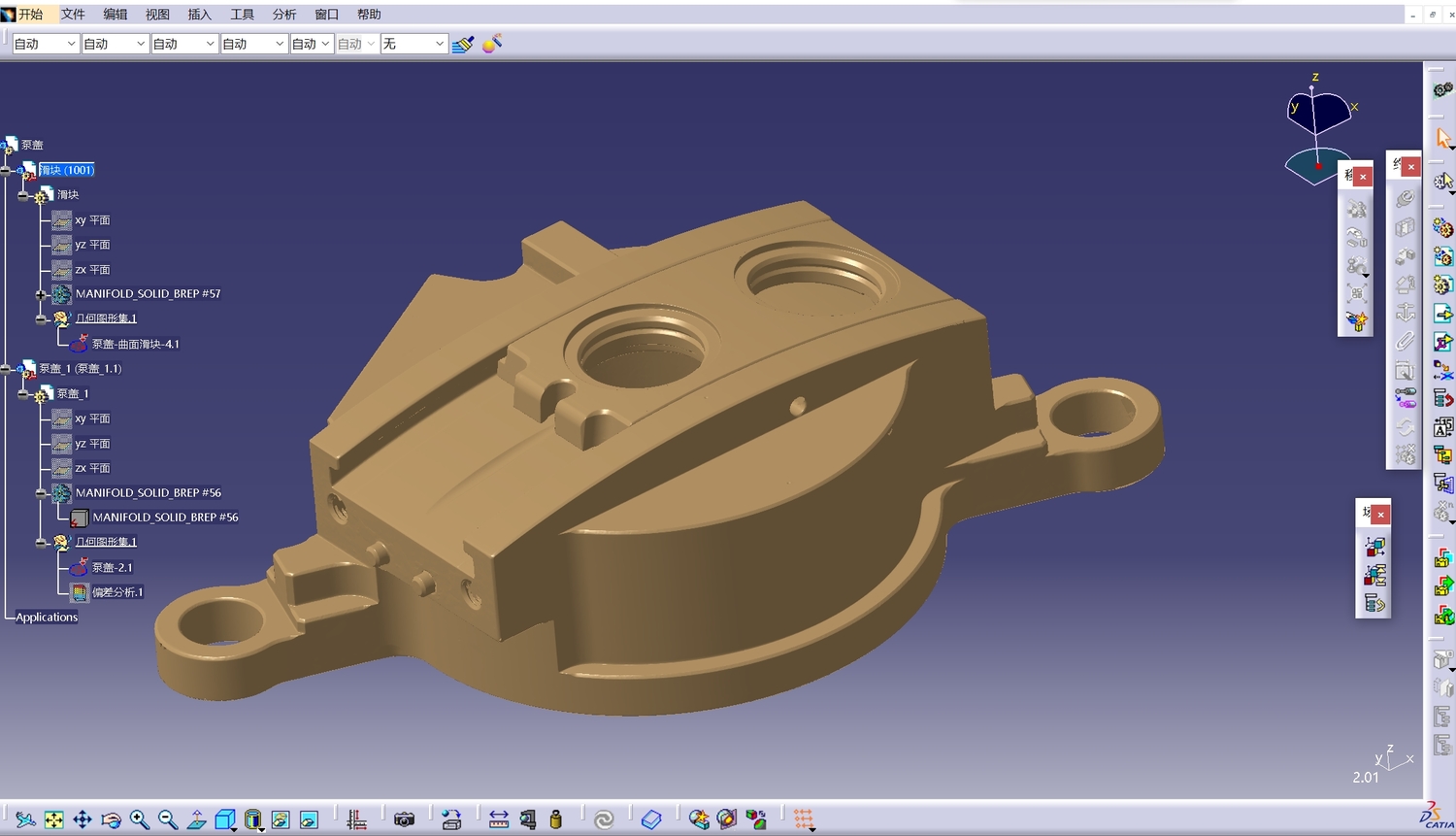

箱体、铸件、机架底座

减速箱壳体、泵体外壳、风机壳体、空压机壳体、设备底座、机架焊接支架、安装支座。 铸铁铸铝箱体，法兰孔、安装吊耳多，适合蓝光扫。内部流道阀体才需要 CT——这类我们选择性接。

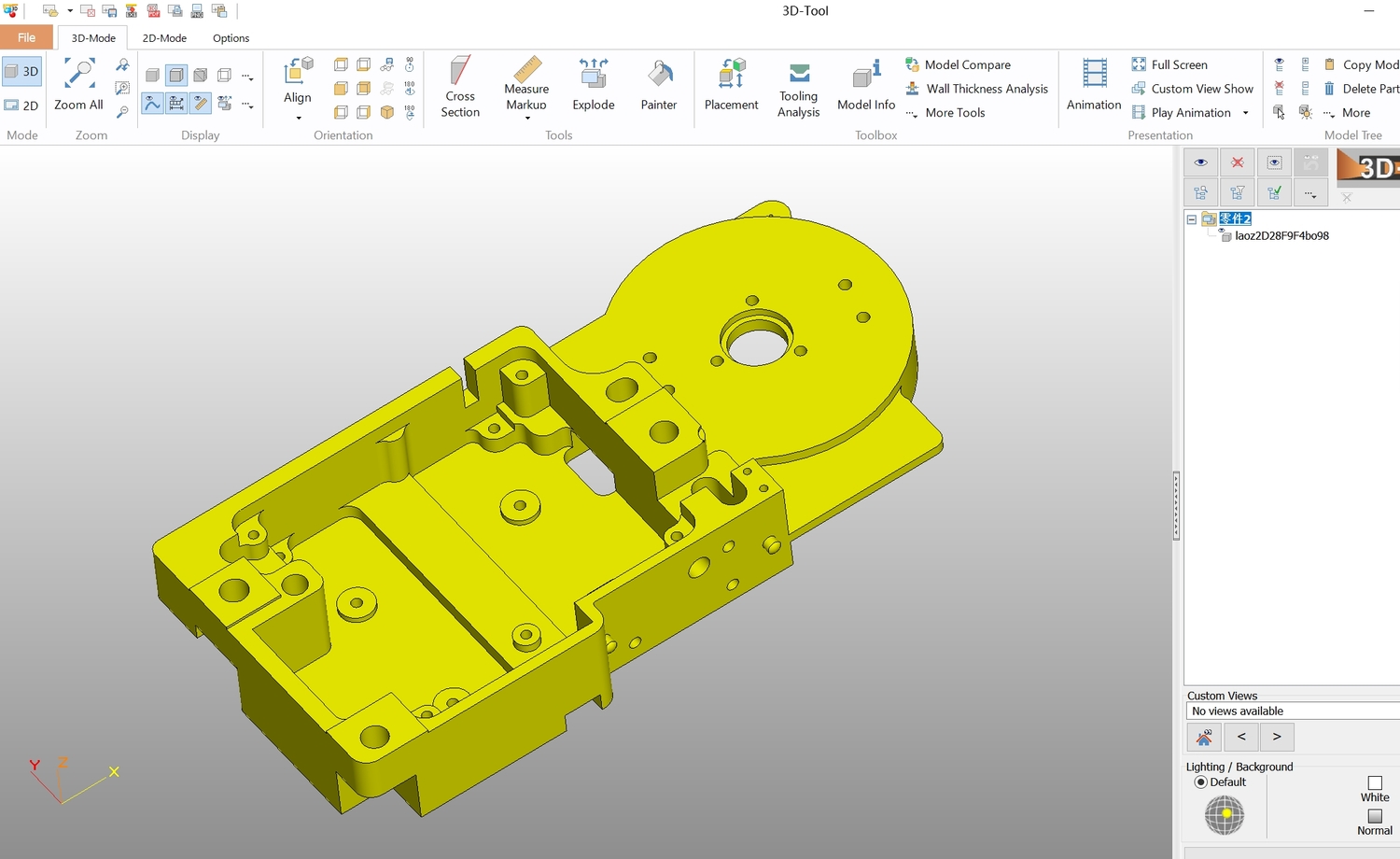

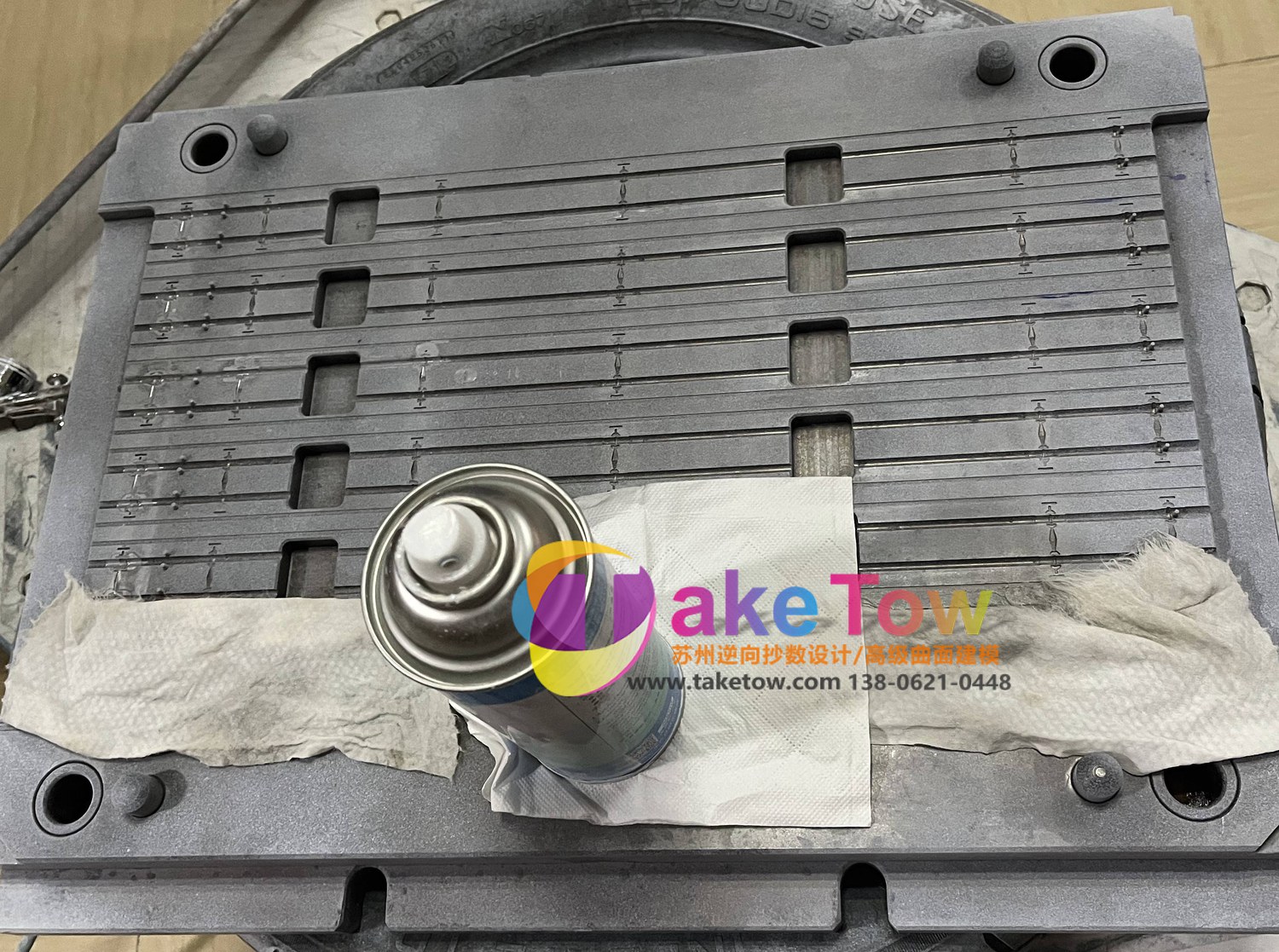

工装夹具、定位治具

自动化装配夹具、定位块、压头、检具、焊接工装。很多老产线工装丢了 3D 数模，做数字化存档、修模、复刻。这块强烈推荐，风险低，客户粘性高。

电机、风机、泵类零部件

电机外壳、端盖、风扇叶轮、离心风机风轮、水泵叶轮、联轴器、法兰、散热罩。叶轮曲面件需求不少，用于模具、铸造、性能仿真。

输送、包装机械零件

输送辊支架、链条护罩、导向块、拨料块、包装机机头外壳、凸轮、连杆组件。

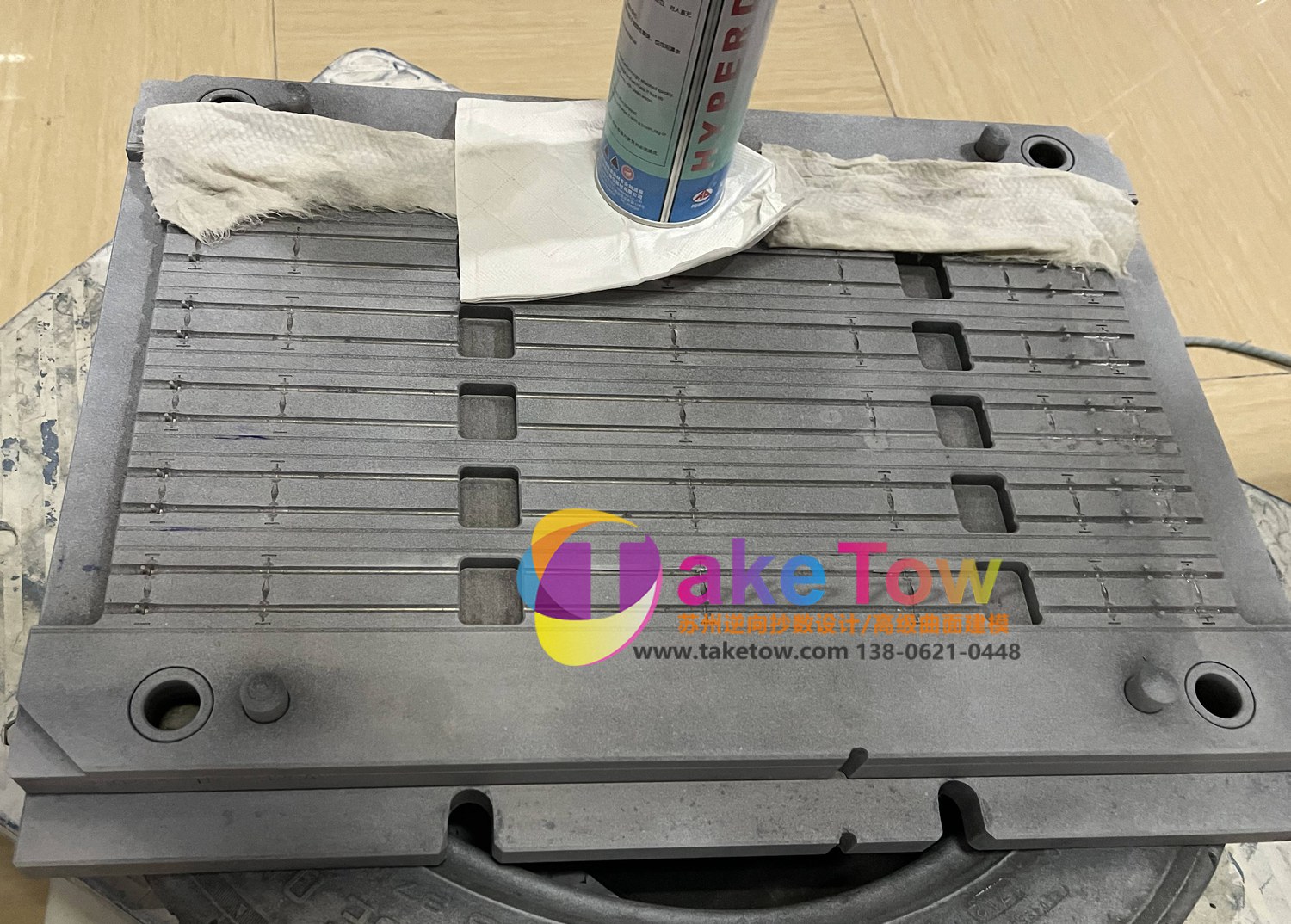

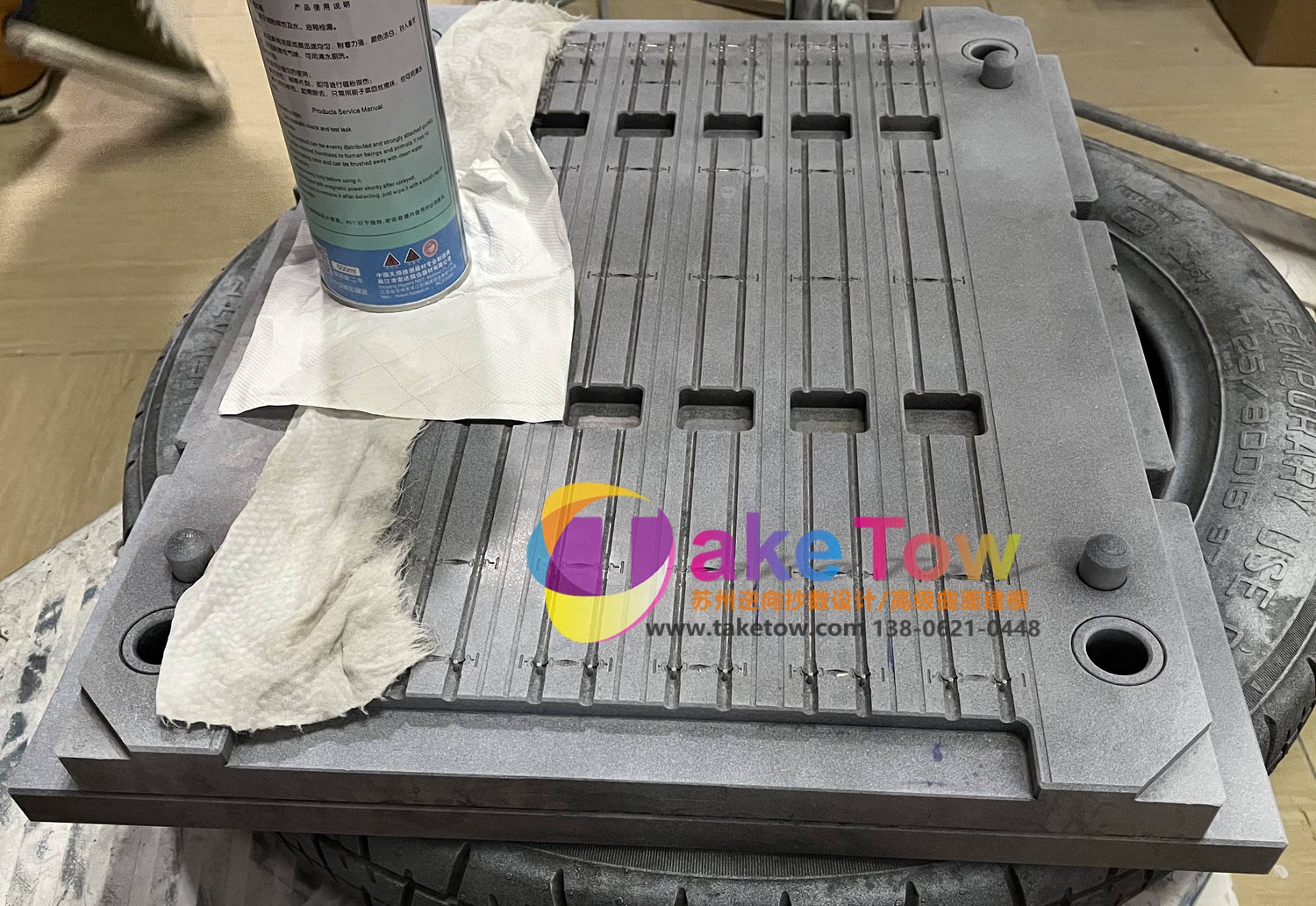

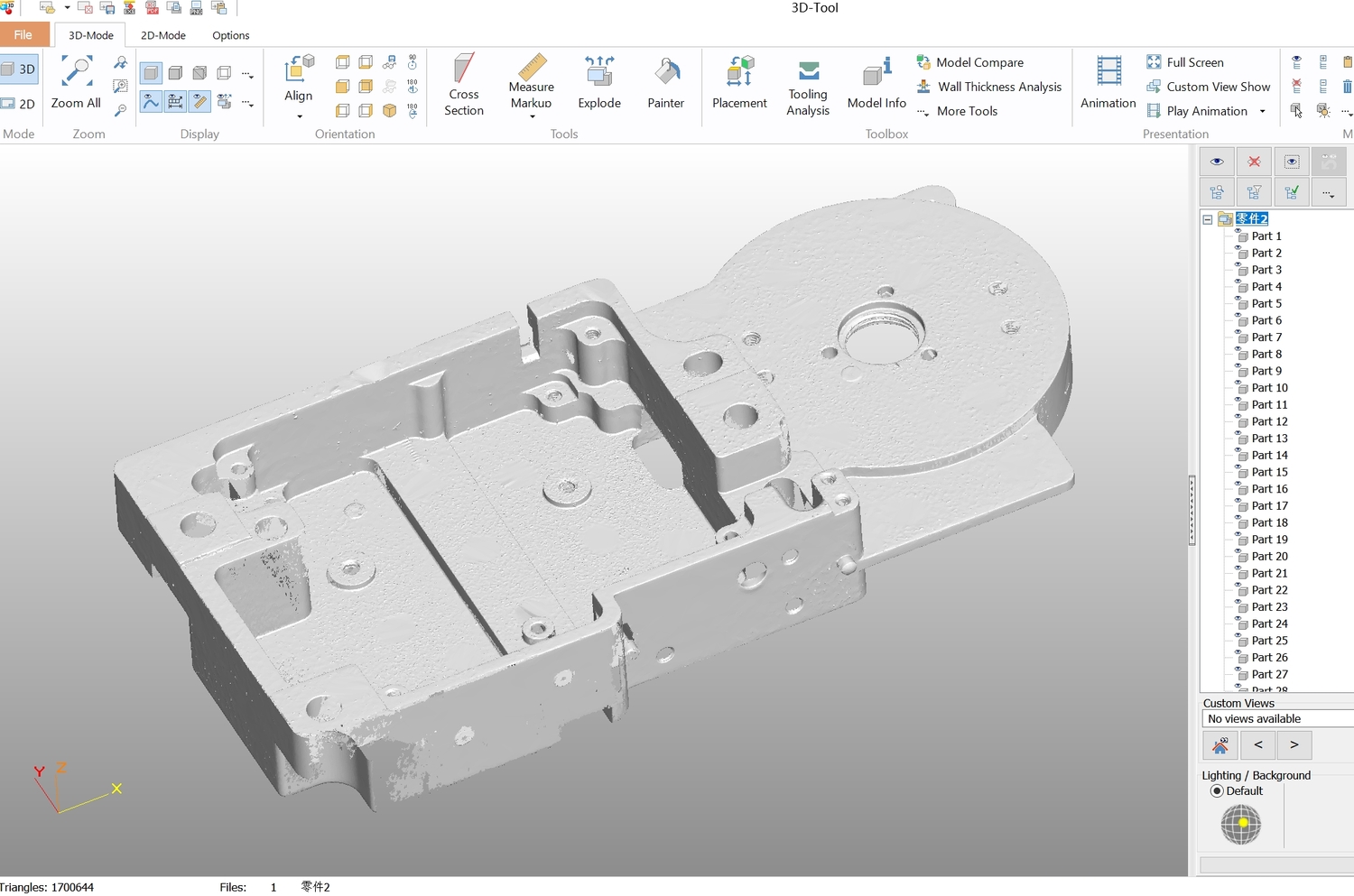

二、现场怎么扫

车间为主，环境光不稳、有粉尘、有振动，设备搬过去就得干活。450nm 蓝光结构光抗环境光干扰比红外方案稳，这是选它的主要原因。

按件类分设备： · 塑料外壳、手柄、钣金护罩——蓝光手持或拍照式扫描，精度 0.02~0.1mm · 压铸箱体、叶轮、齿轮箱壳体——蓝光扫描，重点对齐基准孔，配合 CMM 抽检形位公差 · 微小齿轮、精密拨叉——微距蓝光，精密传动件精度 0.01~0.03mm · 内部复杂流道阀体、封闭叶轮流道——工业 CT，这类选择性接

钣金件有个便利：扫完直接出展开图，省掉人工放样。老设备没图纸时这一条最实用。

磨损件要留意。齿轮齿面、轴套内径、密封面，扫出来是当前状态，不是原始设计尺寸。建模时得跟现场确认哪里是磨损掉的，不然复刻出来的备件一装就松。

三、最难的一关：区分磨损面和原始设计面

这块业务技术难度不高，真正的坎在判断。

磨损件逆向是最容易出错的。一个用了十年的齿轮箱壳体，法兰面磨掉 0.1mm、轴承孔椭圆了、密封面有划痕——扫描数据忠实反映当前状态，但客户要的是原始设计尺寸。我们得逐面判断：哪个面是加工基准面（没磨损），哪个面是磨损面（要按基准推回原始值），哪个是铸造原始面（本来就不平）。

这一步没有捷径，靠现场看件、靠跟设备方确认、靠对称结构和加工痕迹反推。判断错了，复刻出来的备件装不上或者提前失效。

另一个点是钣金折弯回弹。薄板折弯件扫完是成型状态，出展开图时要按材料厚度和折弯半径算展开长度，不能直接用外表面尺寸。

四、最后交什么

三维数据：STEP(AP242)、IGES、Parasolid X_T；STL 网格；原始 PTS 点云；需要改的话给 SolidWorks SLDPRT 或 UG PRT。

图纸与报告：钣金件给展开图 DXF，直接下料用；其他件给 2D 工程图 PDF / DXF，含尺寸标注、公差、表面粗糙度，可带 GD&T；三维全尺寸检测报告给彩色偏差云图和截面比对。磨损件另外标注磨损量，方便客户判断修复还是换新。

时效上，简单小件 1 个工作日出文件，复杂件 2~5 个工作日，加急 4 小时先出 STL。工装夹具这类批量活可以排流水线，单件成本压得下来。

五、哪些活我们要提前说清

涉及外观专利和结构专利的复制件，权属请客户自行确认。磨损件的原始设计尺寸判断需要设备方配合确认，我们只对来样状态负责。复杂阀体内腔和封闭叶轮流道这类 CT 活，我们选择性接，需提前评估尺寸与材料密度。

常见问题

问：钣金护罩扫完能直接下料吗？ 能。扫完出展开图 DXF，按材料厚度和折弯半径算好展开长度，直接下料。

问：磨损件复刻出来能用吗？ 能用，但要先把磨损面和原始设计面分清楚。我们会逐面判断并标注磨损量，需要设备方配合确认。

问：工装夹具批量做划算吗？ 划算。这类件风险低、标准化程度高，可以排流水线，单件成本比单做低不少。

问：铝压铸齿轮箱要上 CT 吗？ 一般不用。外壳和基准孔蓝光扫就够，配 CMM 抽检形位公差。只有封闭内腔才需要 CT。
