医疗件来找我们，基本是两条完全不同的路子，得分开谈。 一条是设备外壳和人机握持件——量大，曲面多，做模具、做改型、做配件替换。另一条是植入和手术精密小件——精度拉到微米级，很多得显微扫描加工业 CT。这两类的设备、精度、交付标准都不一样，混着做容易两头不讨好。 市面上测绘公司接得最多的是第一类。第二类大多是研发对标和国产化，法规风险高，我们只做几何测绘和建模，扫描数模不能替代注册审批，也不能直接用于人体植入——这句先说在前面。

一、我们接得最多的几类件

医疗设备外壳、人机握持件

监护仪、B 超、呼吸机、麻醉机、CT/DR 设备的塑料外壳、面板、后盖；手持设备手柄，像超声探头外壳、耳温枪、采血仪、手持激光治疗仪、便携式检测仪握持壳体；操作面板、按键支架、旋钮底座、防尘盖板、线束保护壳；设备台车、支臂的塑料装饰罩、扶手、脚踏外壳。 进口老设备往往没有原始数模，国产化改型、模具复刻、配件替换的需求最多。一般用蓝光扫，精度 0.02~0.1mm。手持件的难点在按键槽和卡扣，人机曲面多，一个卡扣位漏了整机就装不起来。

手术器械与微创器械精密零件

手术刀手柄、止血钳、持针器、分离钳、腔镜器械手柄、套筒、套管；穿刺器、扩张器、微创鞘管外壳、操作按钮、卡扣结构；骨科手术工具，像摆锯外壳、钻柄、导向器、定位导板。 这些多是金属件，细小槽、倒角、刃口，普通蓝光看不清，得用微距蓝光或显微扫描，精度到 0.005mm 级别。

齿科类

牙模、牙冠、基台、种植体上部结构、义齿支架，正畸托槽、保持器、咬合板、导板。一类是扫石膏牙模做数字化，一类是对标进口种植基台做国产化。微小特征多，走高精密扫描。

骨科植入物

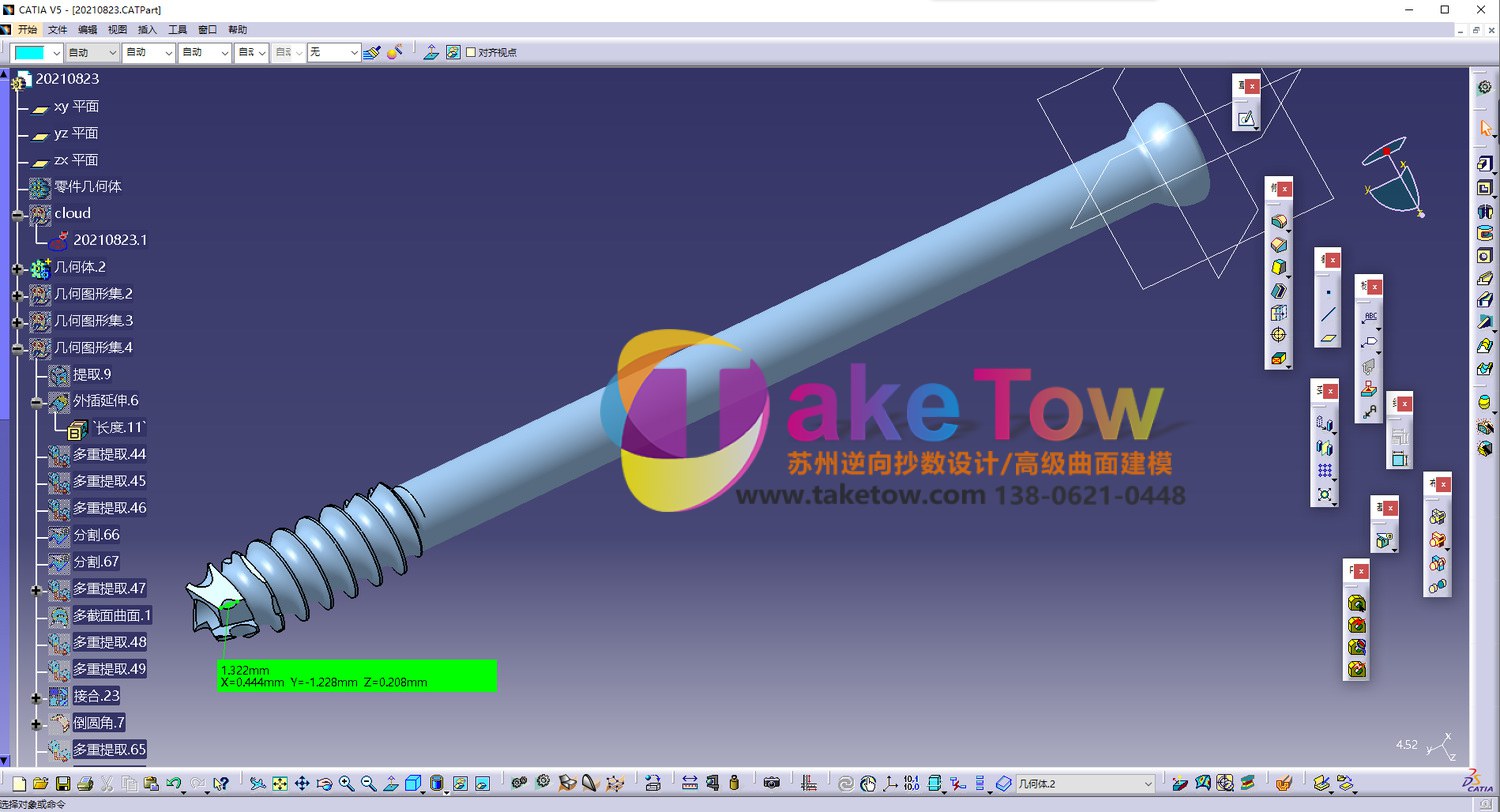

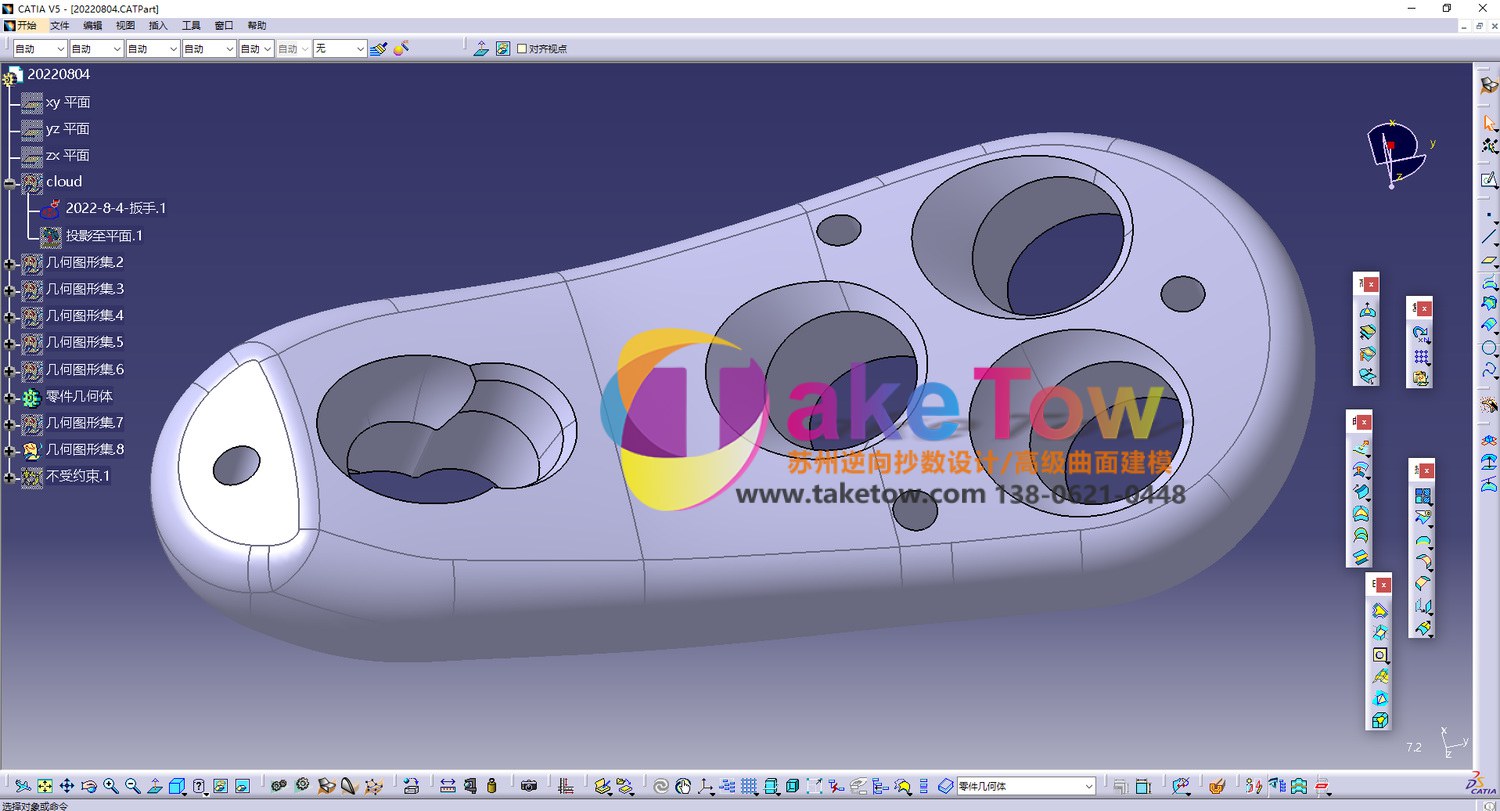

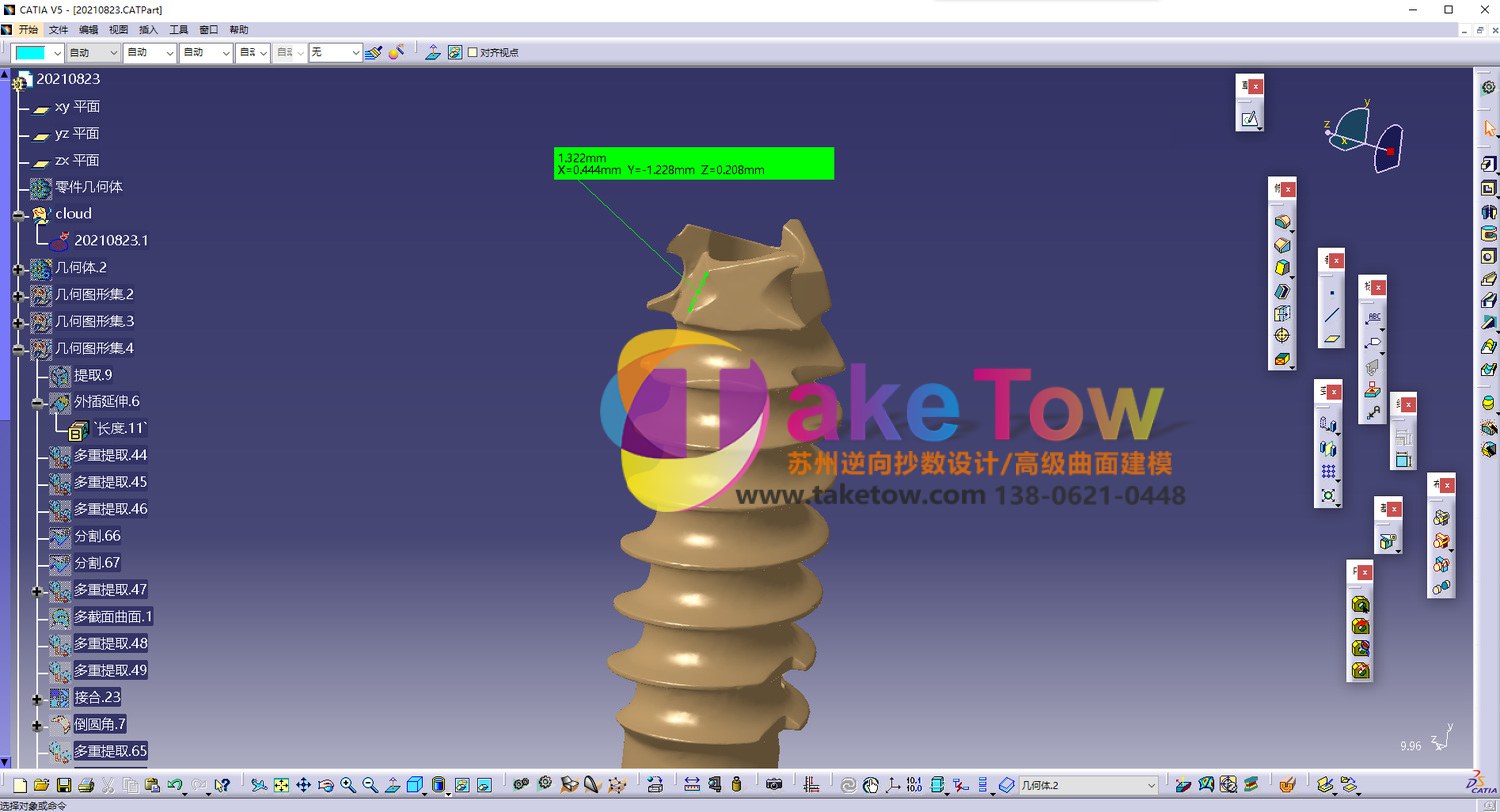

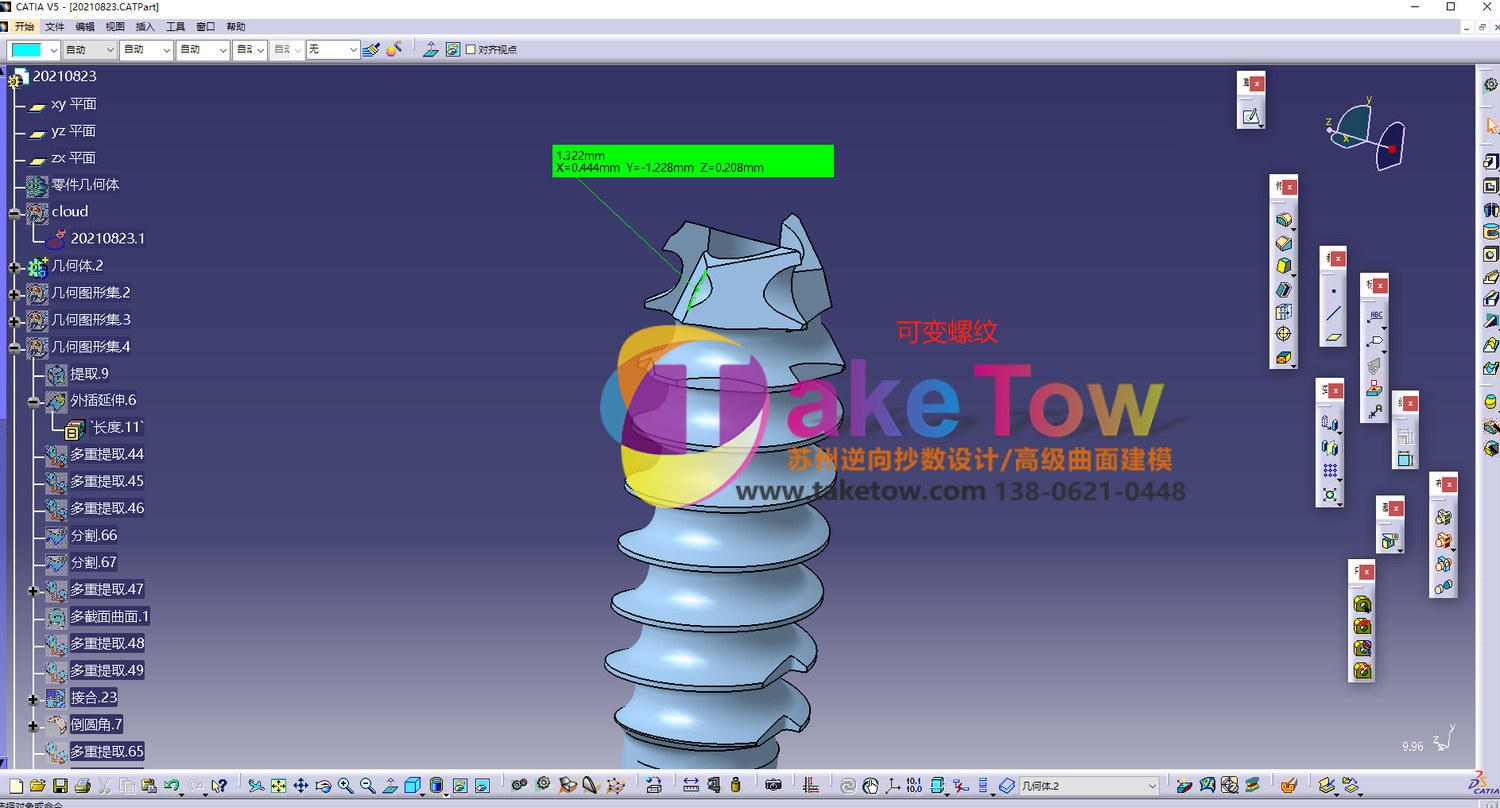

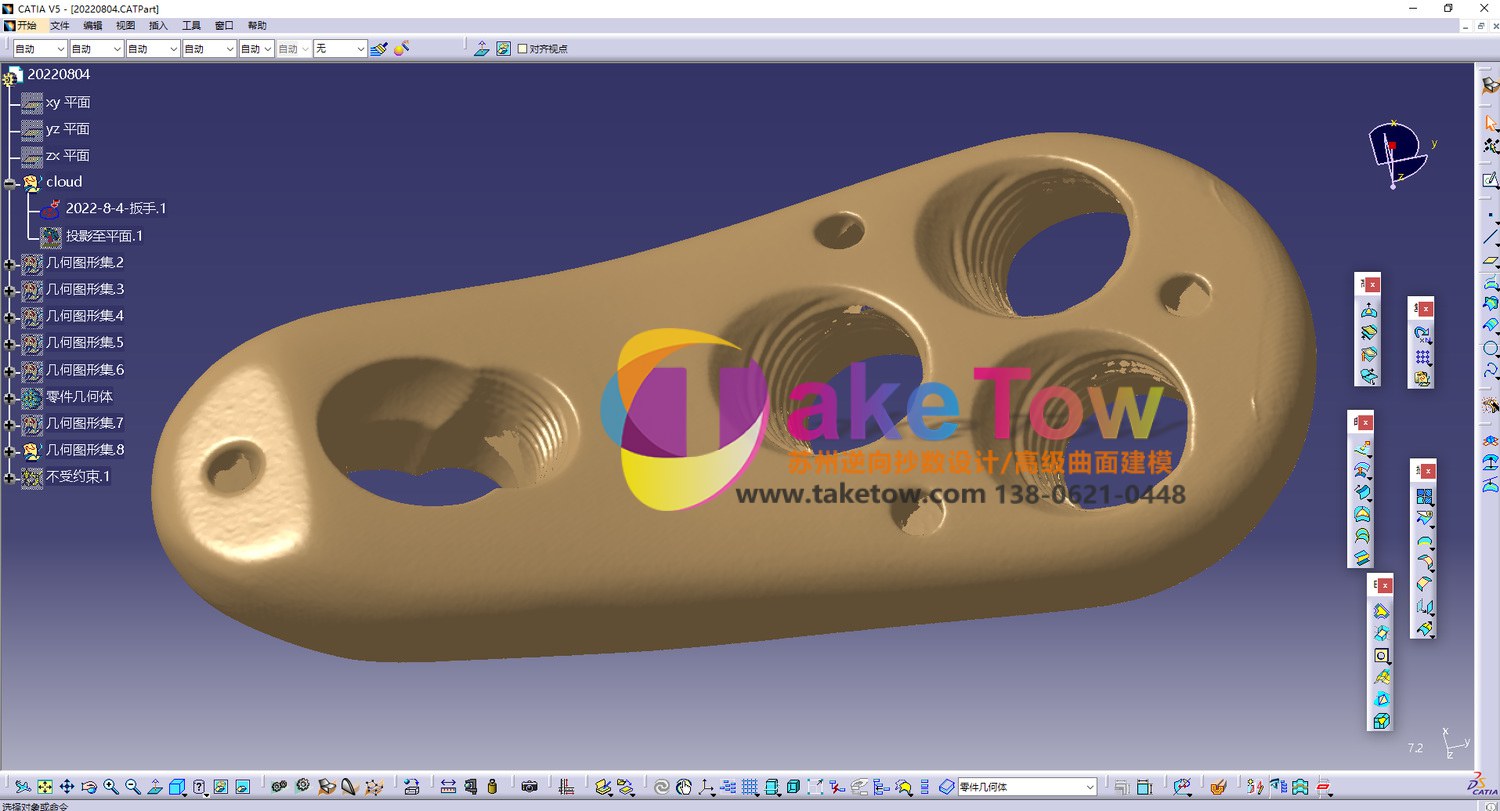

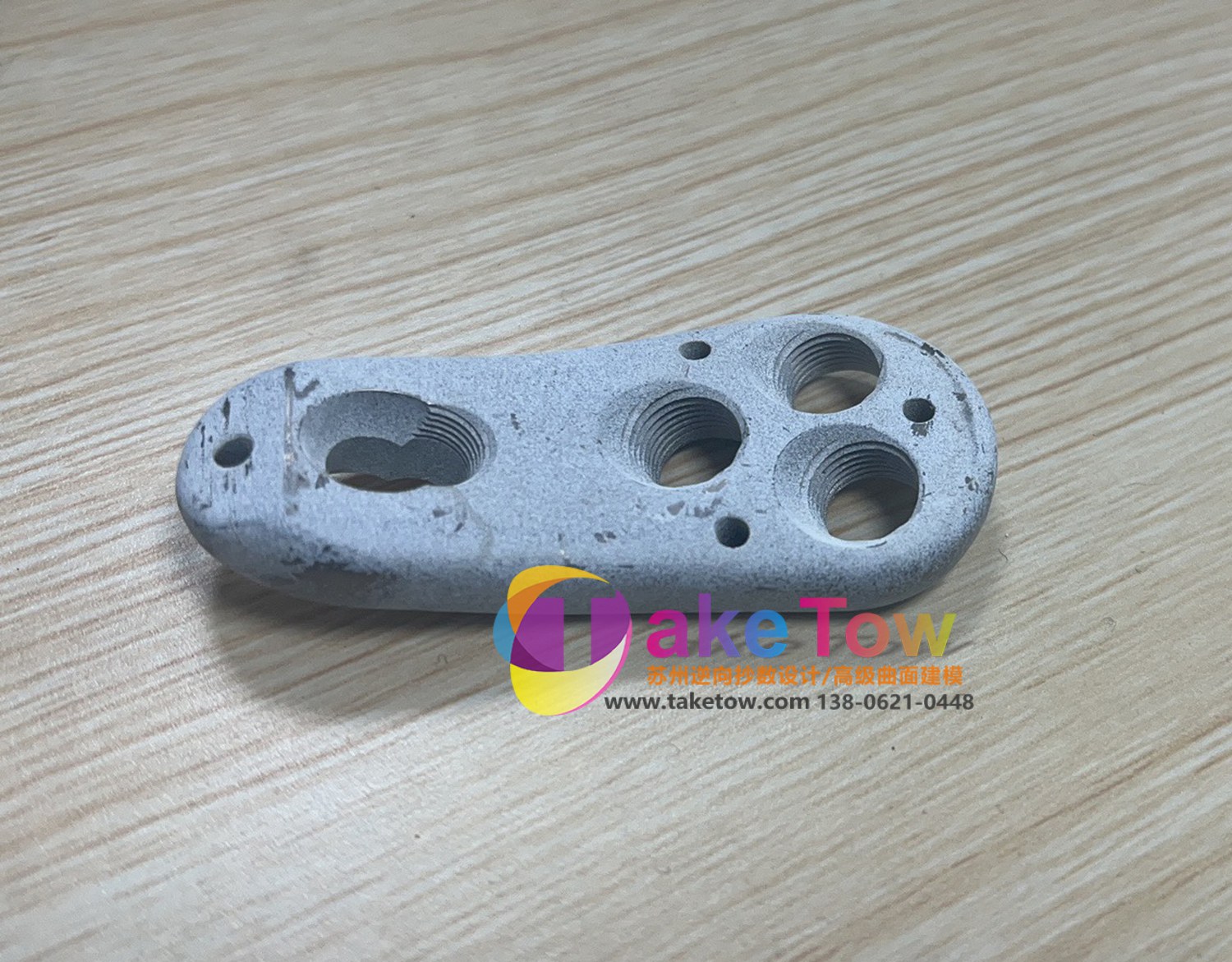

接骨板、骨钉、螺钉、锁定钉、垫片；人工关节的髋臼杯、股骨柄、垫片、关节球头；颅骨修复板、脊柱椎间融合器、固定支架。 内部螺纹、微小齿形、多孔结构——多孔点阵结构必须工业 CT 才能测到内部孔隙，表面扫描只能看外形。

康复、假肢矫形类

假肢接受腔、矫形支具、脊柱侧弯矫形器、足踝矫形鞋垫壳体，康复器械护具、固定托、人体定位垫。这类是有机人体自由曲面，多用手持激光扫，很多是扫患者石膏模型做定制产品。吴江工厂这边接过不少。

流体、管路、阀类

输液泵、注射泵的泵体壳体、凸轮、阀芯、单向阀、膜片基座；呼吸机管路接头、湿化器壳体、流道腔体、三通、快接接头；IVD 体外诊断设备的试剂盒外壳、反应杯底座、液路腔体。内部流道和密封槽，复杂内腔得上工业 CT。

工装、检具、模具

注塑模具型腔、镶件、硅胶模具，产品定位夹具、装配工装、检测治具、定位销座。老产线丢图纸的不少，做数字化存档和复刻。这块风险低、复购高，其实很值得做。

二、现场怎么扫

洁净车间是常态，设备搬进去之前要按院方要求做清洁处理，不能带粉尘和纤维。

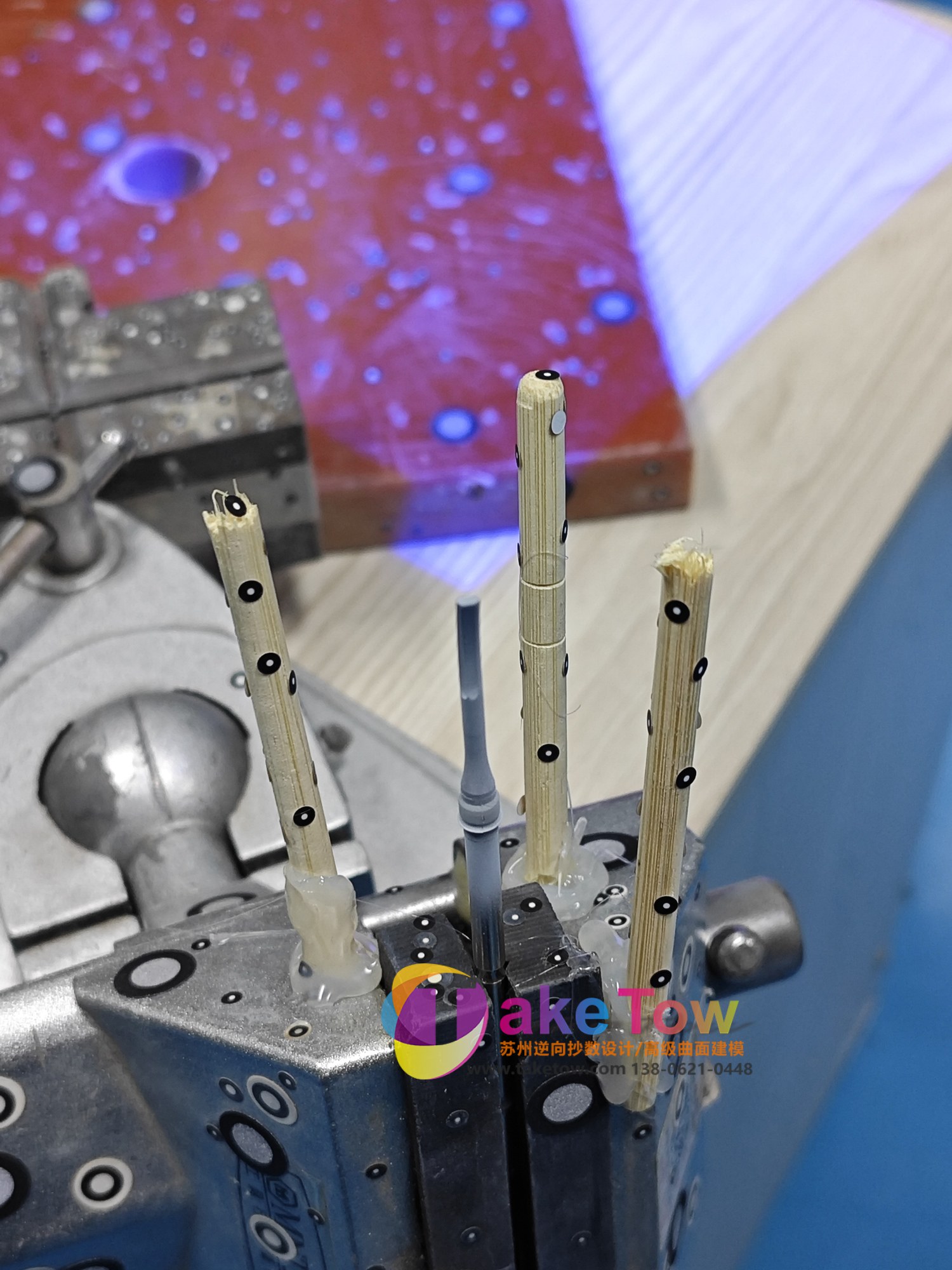

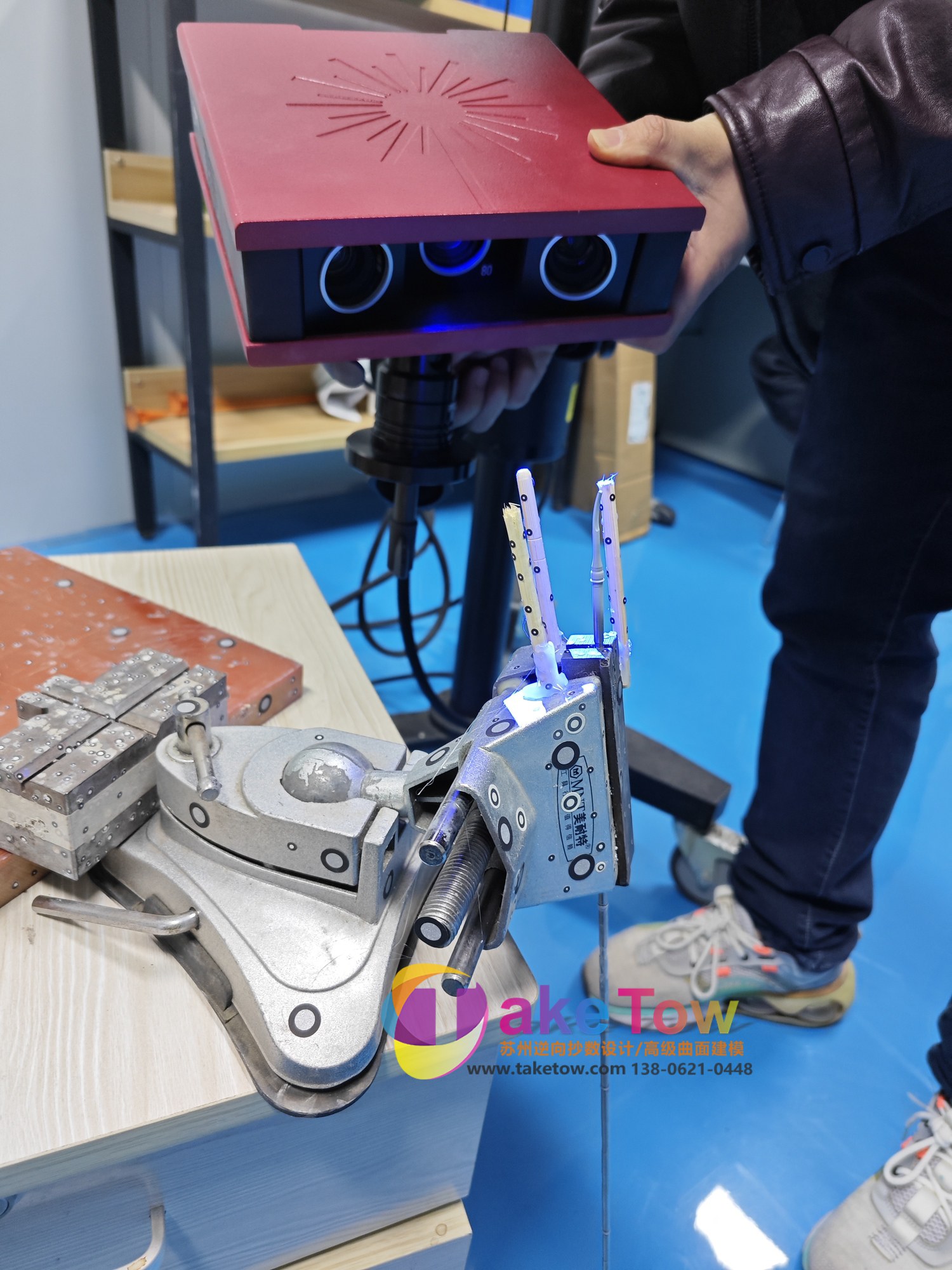

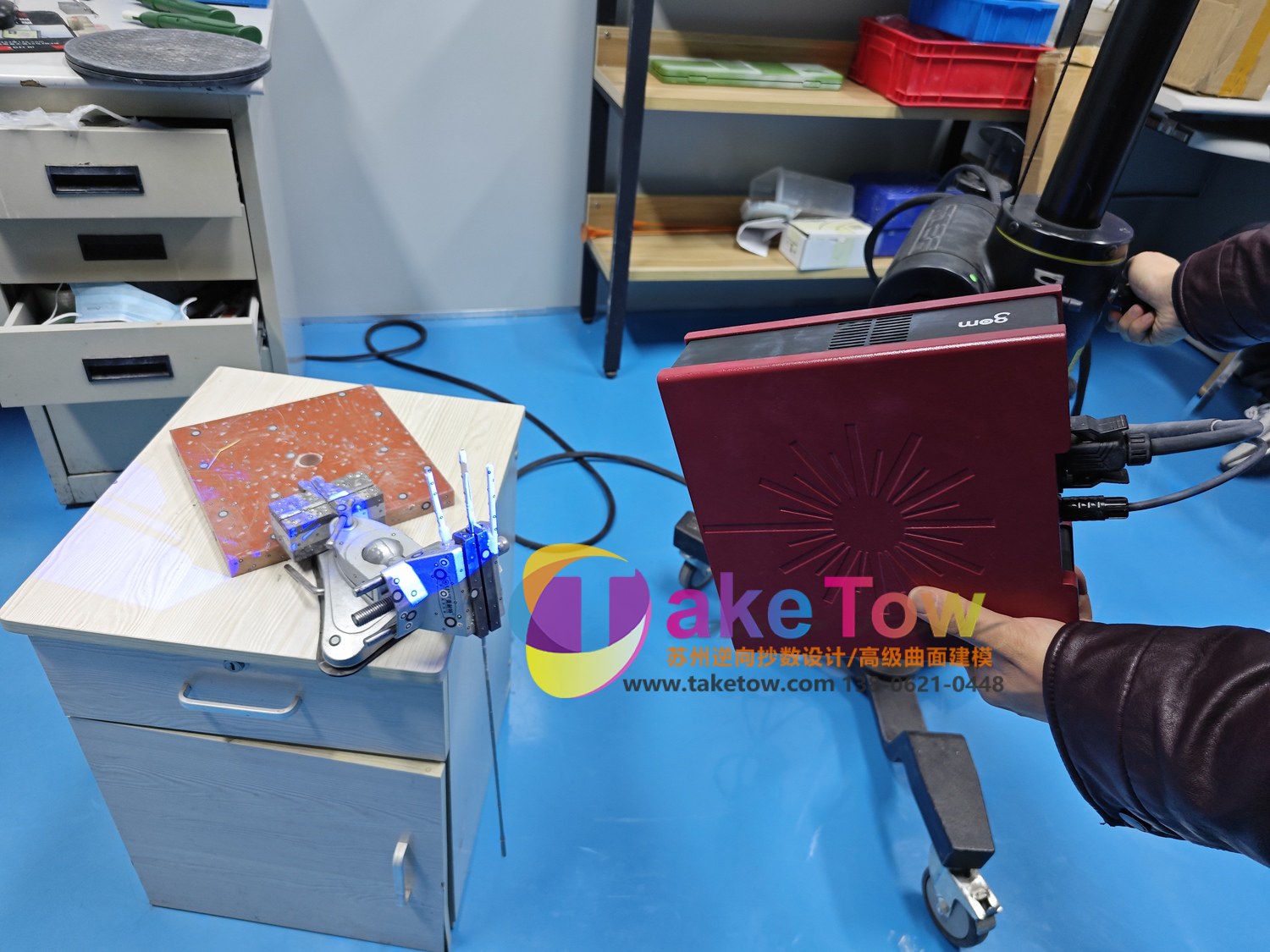

设备外壳这类大件走蓝光结构光，450nm 光源在洁净间的恒定照明下很稳。手术器械和齿科小件换微距蓝光或显微扫描，精度到 0.005mm 级别。植入件的多孔结构和内腔走工业 CT——微焦点工业 CT 空间分辨率能到数微米到数十微米，计量级尺寸测量精度可达 ±5μm，一次扫描同时拿到内外形貌。代价是慢，要采集数百到数千张投影再做体素重建，耗时以小时计，得提前排期。

金属器械反光是老问题。镜面抛光的钳柄、刃口会把光直接反射掉，点云成片缺失。处理办法是喷显影剂把反射率压到 30% 以下，或者把入射角调到 45°±5° 避开垂直入射。精度要求特别高的件用钛粉显像剂——钛粉对表面精度的影响只有 1~2μm，基本可以忽略。

三、最难的一关：分清"能测"和"能用"

做医疗件，技术难点反而不是精度。真正卡人的是分寸。

同样是骨钉，用于竞品对标、材料分析、结构仿真，是常规业务；拿去复刻植入人体，法规风险极大。我们只交几何数据和检测报告，不做任何超出几何范围的承诺，客户拿这批数据去做什么，需要他们自己的合规部门把关。

另一个难点是微小特征的完整性。刃口、齿形、微小倒角，点云里差 0.01mm，拟合出来的实体就偏了。我们的做法是特征单独建，不跟着自动拟合走；噪声大的区域先做曲率自适应降噪，薄壁结构保留 0.01mm 级细节，多视角配准的空间对齐误差控制在 0.02mm 以内。

四、最后交什么

三维数据：STEP(AP242)、IGES、Parasolid X_T 通用格式；STL 网格（二进制用于逆向与质检，ASCII 用于 3D 打印）；原始 PTS 点云；需要改的话给 SolidWorks SLDPRT 或 UG PRT。

图纸与报告：2D 工程图 PDF / DXF，带尺寸标注、公差、表面粗糙度，可加 GD&T 形位公差；三维全尺寸检测报告给彩色偏差云图和截面比对，指标覆盖平面度、圆度、圆柱度、位置度、同轴度、壁厚。植入件这类高精度件，报告里会写清所用设备和实测精度，方便客户做内部审核。

时效上，简单小件 1 个工作日，复杂件或多曲面件 2~5 个工作日，加急 4 小时先出 STL。工业 CT 的项目单独排期，因为扫描本身就要占几小时。

五、哪些活我们要提前说清

植入物复刻用于人体植入，法规风险极高，扫描数模不能据以注册上市。我们只做几何测绘与建模，用于竞品对标、材料分析、结构仿真。涉及外观专利和结构专利的复制件，权属请客户自行确认。

常见问题

问：骨科植入物能扫内部结构吗？ 能，但要上工业 CT。表面扫描只能看外形，多孔点阵的内部孔隙必须 CT 才能测到。

问：手术器械的刃口精度能到多少？ 微距蓝光或显微扫描，到 0.005mm 级别。前提是表面处理好，反光面要喷显影剂。

问：假肢接受腔怎么扫？ 手持激光扫患者石膏模型，有机曲面适配性好，扫完直接做定制化产品的数模。

问：给的数据能用于注册申报吗？ 我们交的是几何测绘数据和检测报告，不能直接替代注册审批。注册所需的验证要客户走正规流程。
