车载制冷杯打样｜散热风道是这一件的关键

半导体制冷片、散热片、风扇要在杯底塞下。第一次测试散热不够，改风道解决。

这只件卡在哪

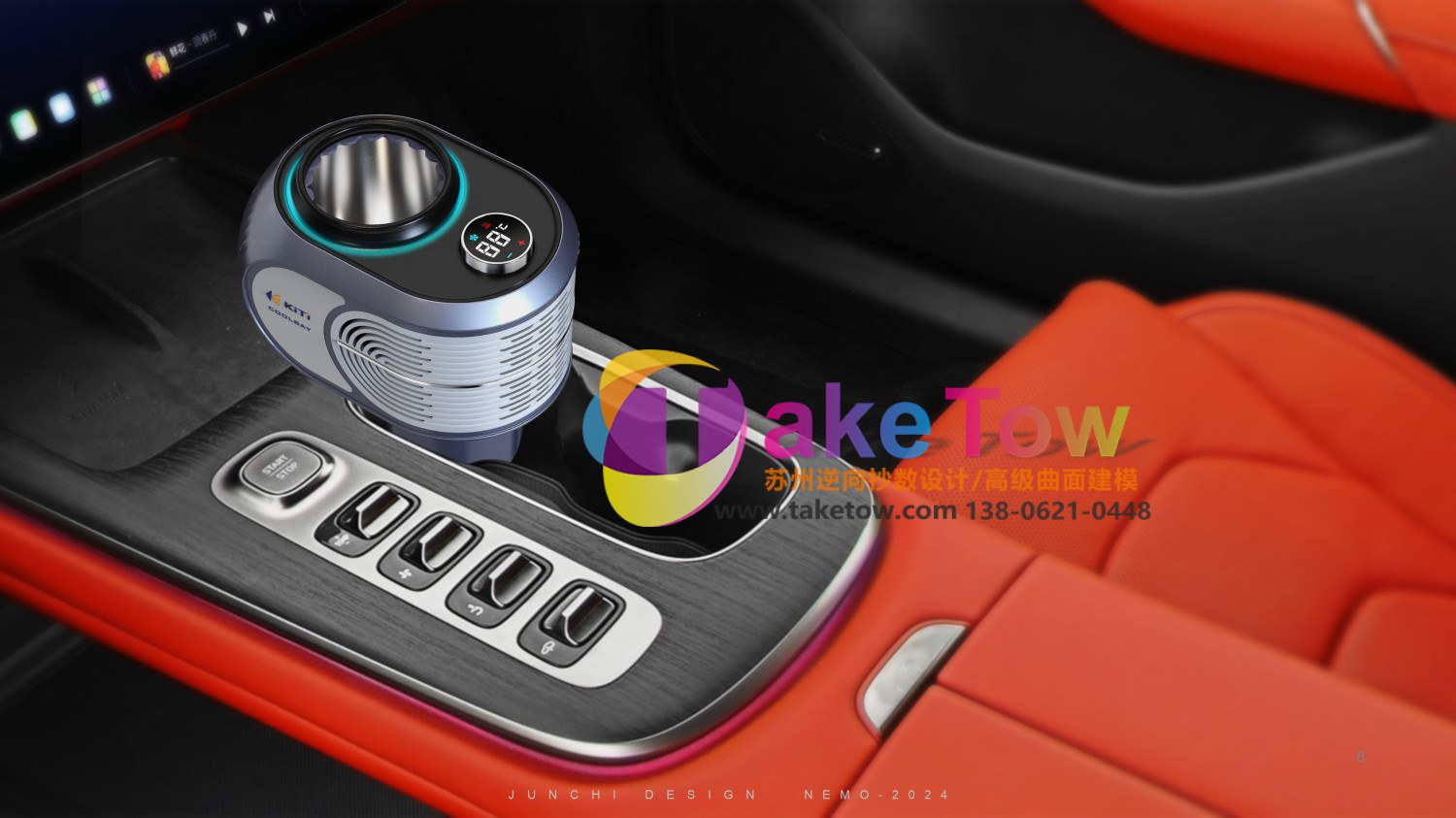

车载制冷水杯机是典型的消费类小家电，要在有限体积里集成制冷模组、散热风道、控制电路和 杯体结构，同时兼顾手持舒适度和外观质感。

这类产品从图纸走向量产，最大的风险在于制冷方案和结构空间是否匹配。图纸上看着够用的 空间，塞进散热片加风扇之后往往就不够了，散热效率一低，制冷效果直接不达标。

客户提供了初步输入资料和外观偏好，我们要从设计输出做到实物打样和功能测试。

我们怎么做的（设计到样件）

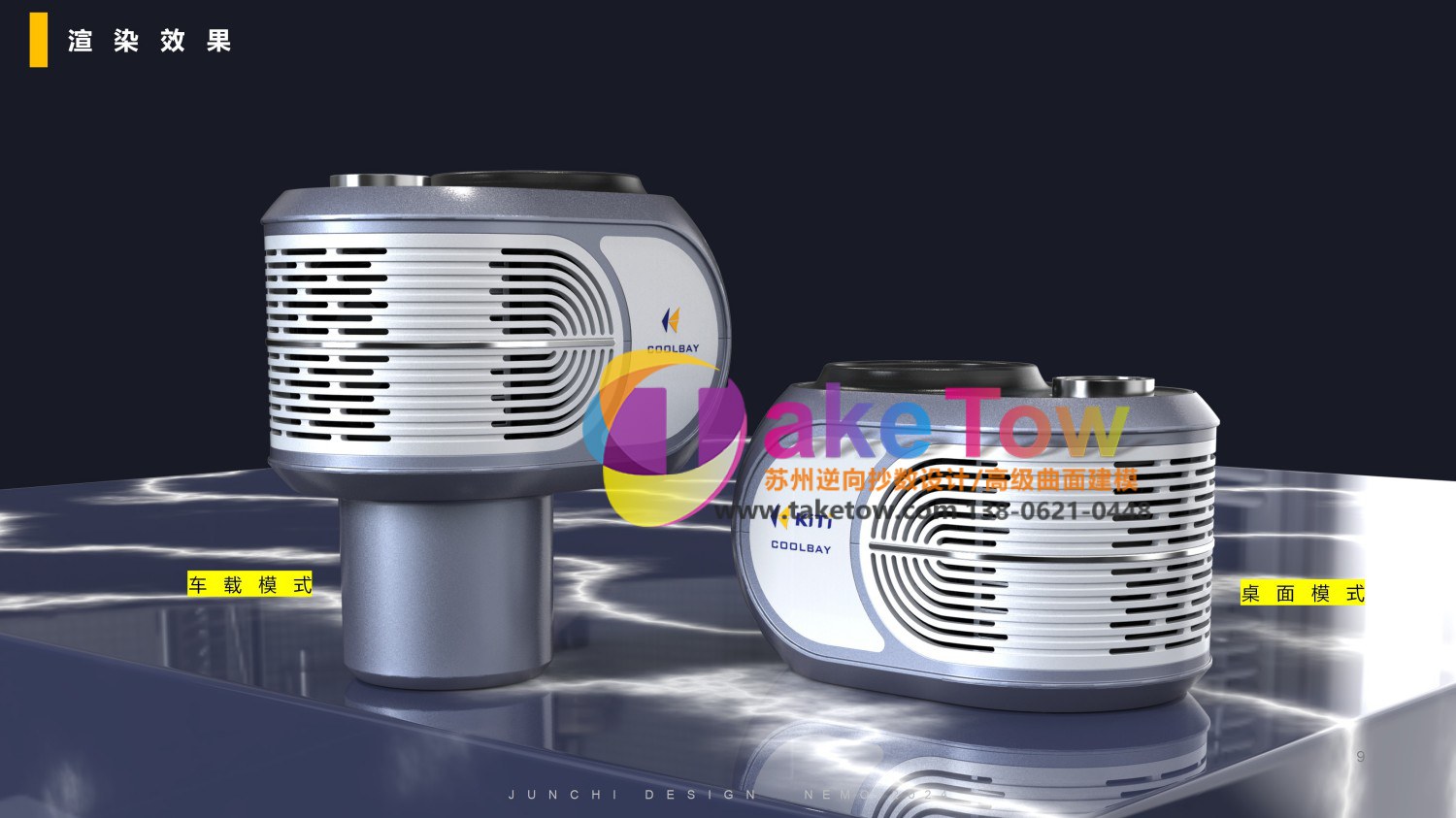

设计围绕圆润杯身这个核心形态展开，把杯体、制冷模组舱、底座散热区分成三个区处理。

杯身用流畅的回转曲面，握持区域做轻微收腰——这两个处理决定手感和视觉，收腰位置不对 握着就别扭。底部散热区用阵列式出风口，既满足散热需求，也形成规律的视觉细节。

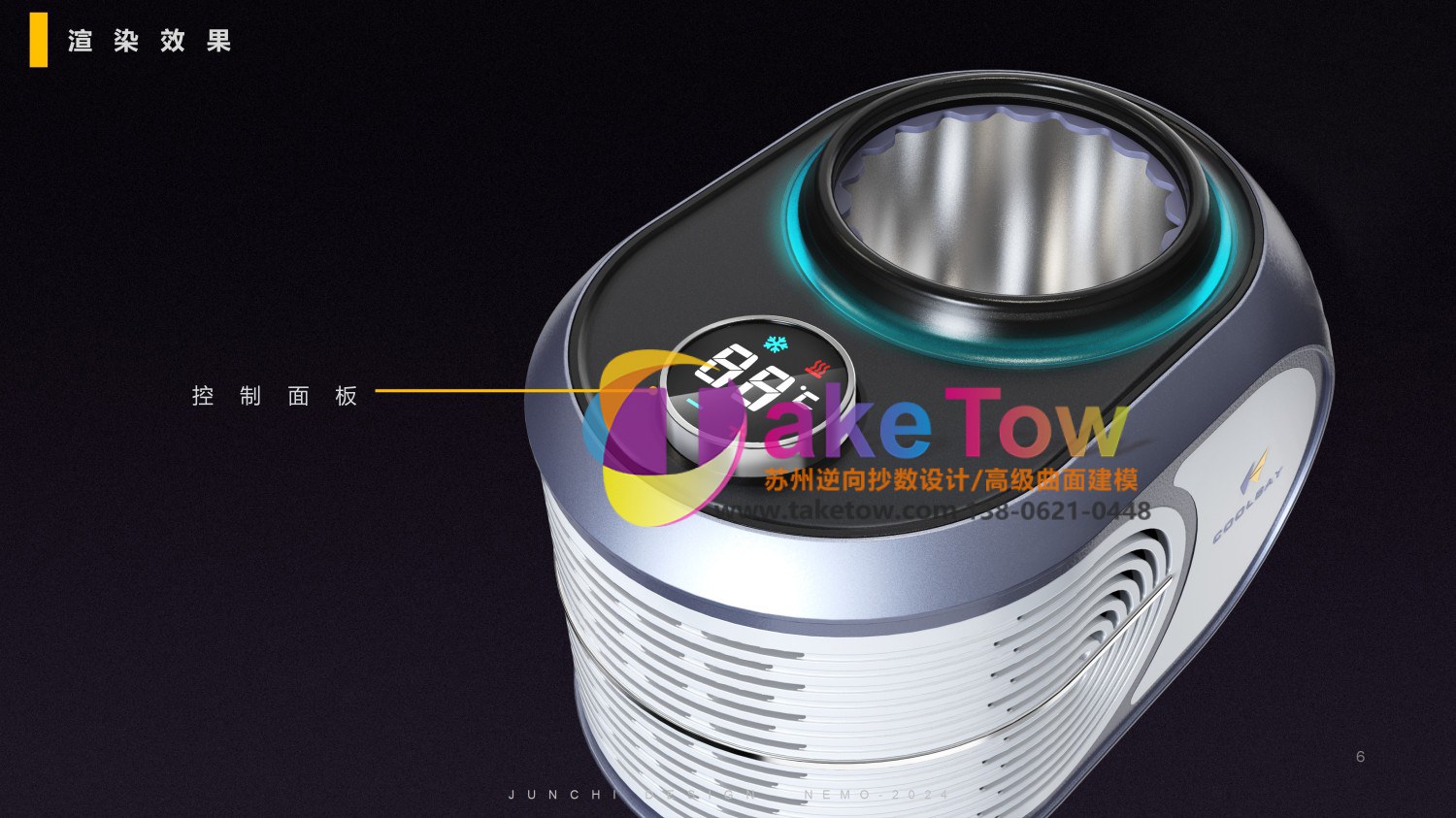

控制按键和指示灯放在正面偏上位置，方便行车时单手操作。配色浅色主体配深色底座，兼顾 家居感和耐脏。

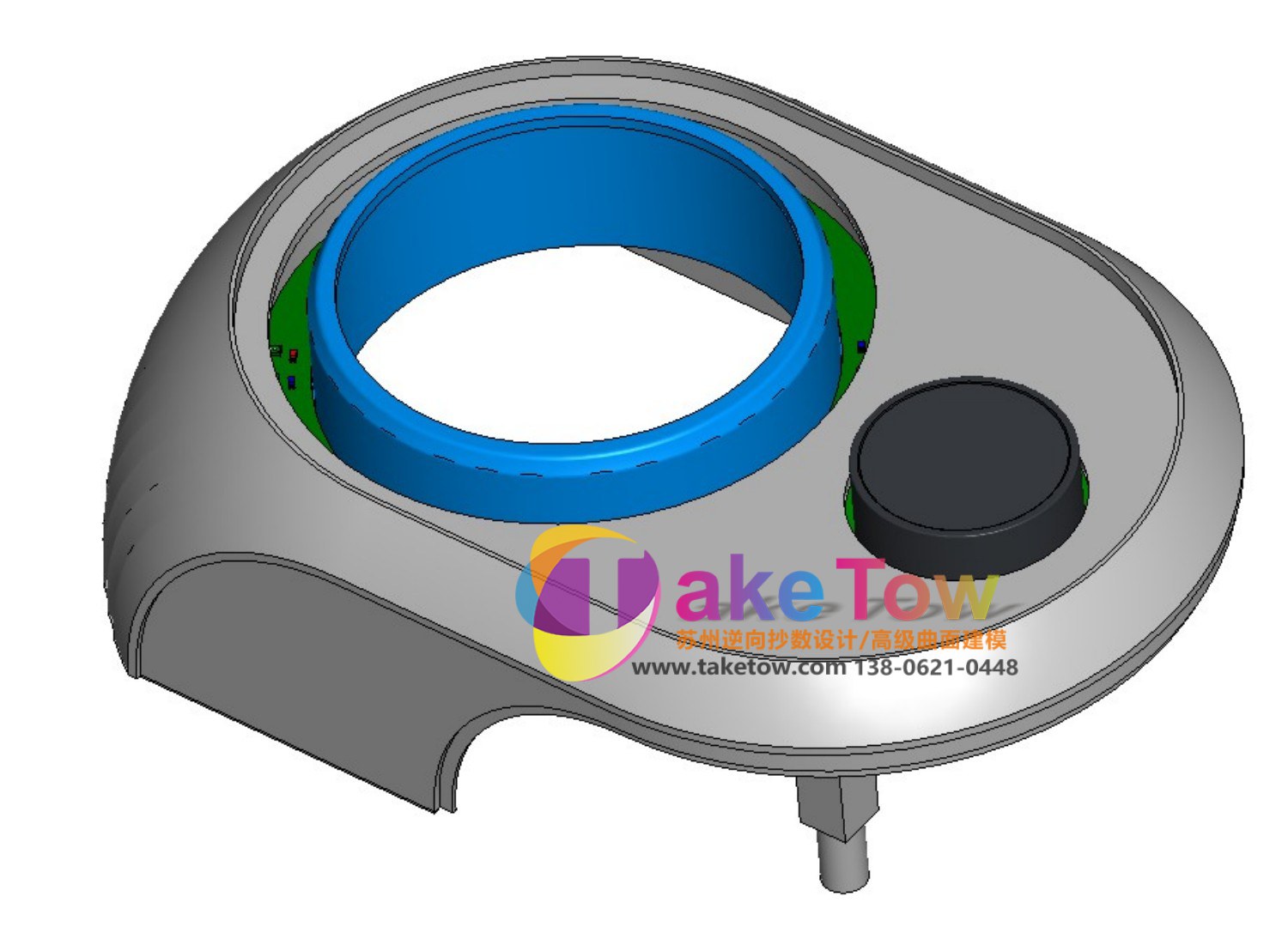

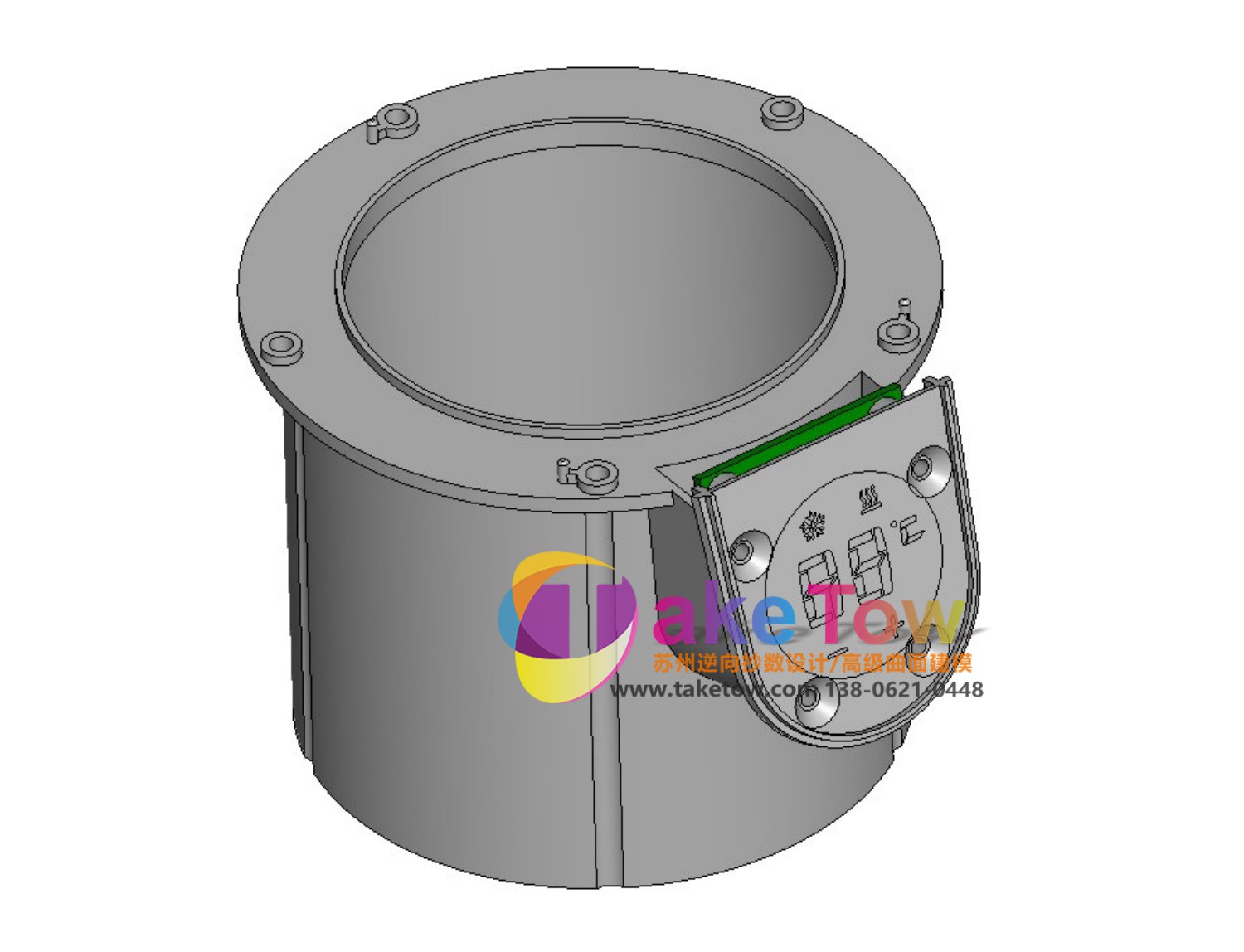

打样先解决制冷模组的布置：按设计数据做样件，验证半导体制冷片、散热片、风扇在杯体底部 的堆叠是否成立，并预留足够的风道空间。

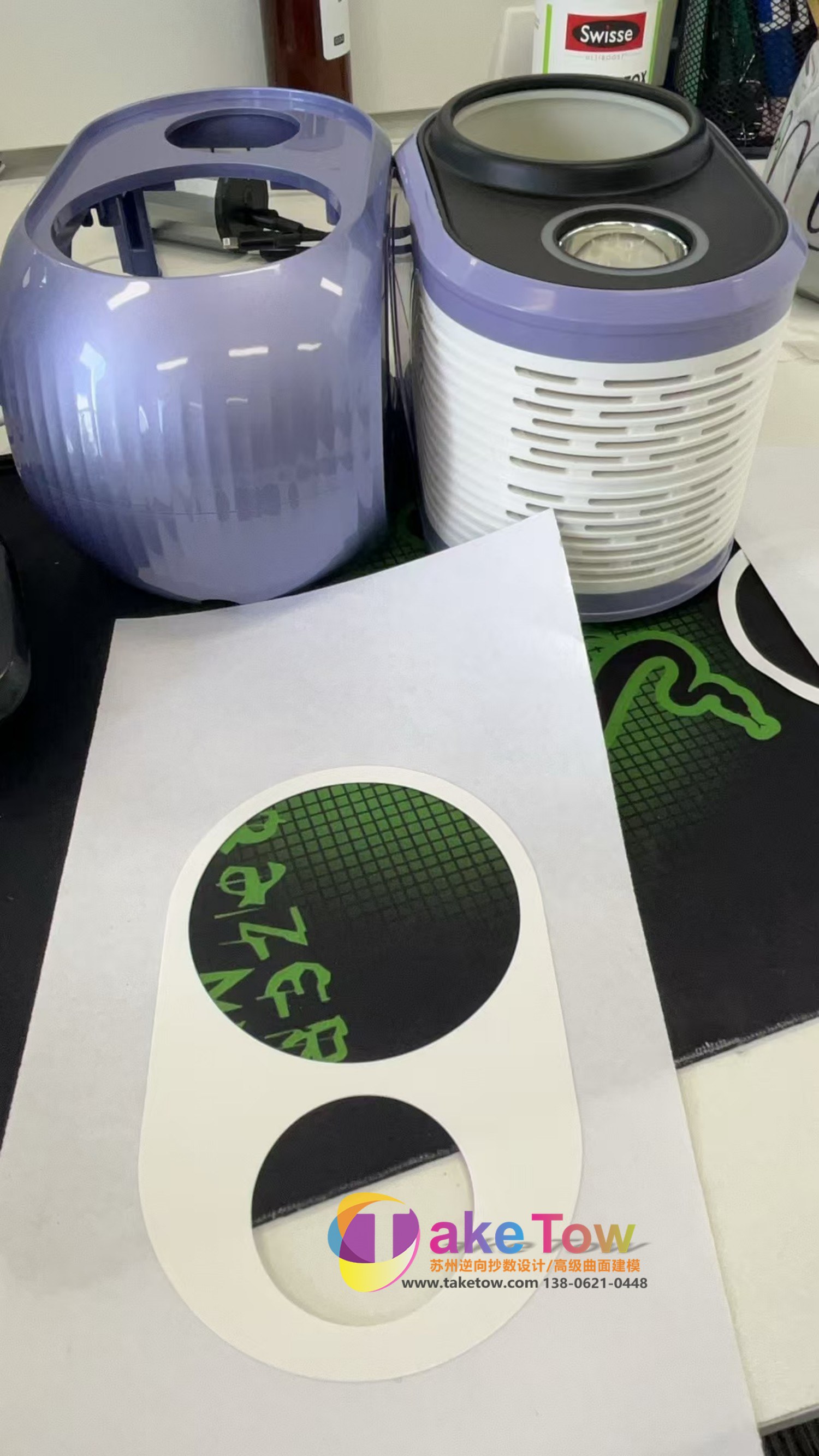

工艺上是三维打印和数控加工结合：外观曲面件打印成型快速验证形态，关键配合部位机加工 保证尺寸精度。成型后打磨、补土、喷涂，表面质感向量产状态靠拢。

最难的一关

散热。

第一次实物测试，底部进风面积不足导致散热效率偏低，降温速度达不到预期。这是风道类产品的 典型问题：结构上留了风扇的位置，但进风面积没算够，风进不来，散热片上的热量带不走。

我们的处理是扩大进风孔阵列并调整风道走向，二次测试后降温表现明显提升。

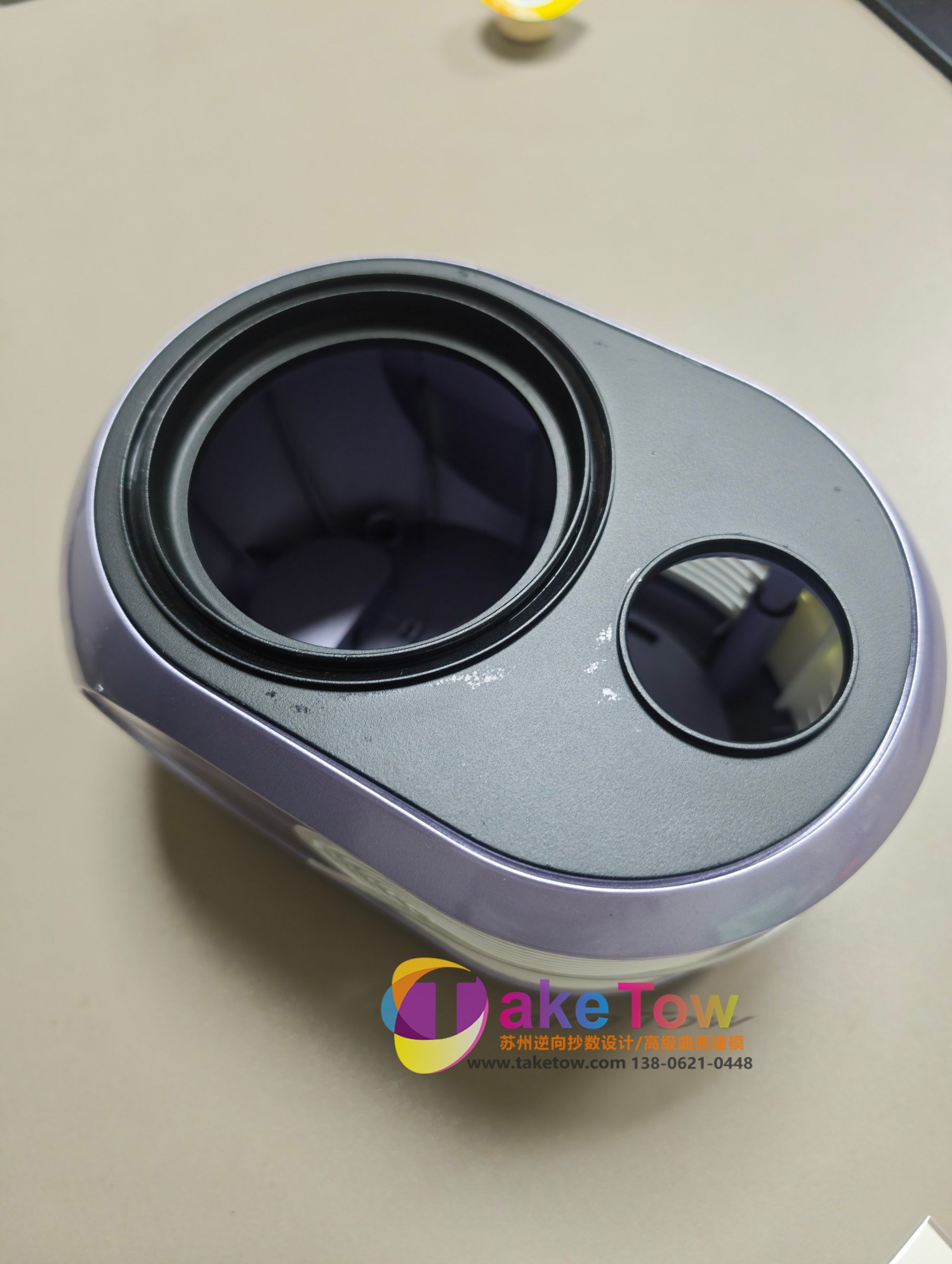

另一处细节是杯体和底座的接缝段差。装配后有轻微高低差，看着就是不精致。我们改了配合 止口的结构，装完缝隙均匀一致。这类问题不大，但恰恰是打样阶段最该暴露并解决的。

最后交了什么

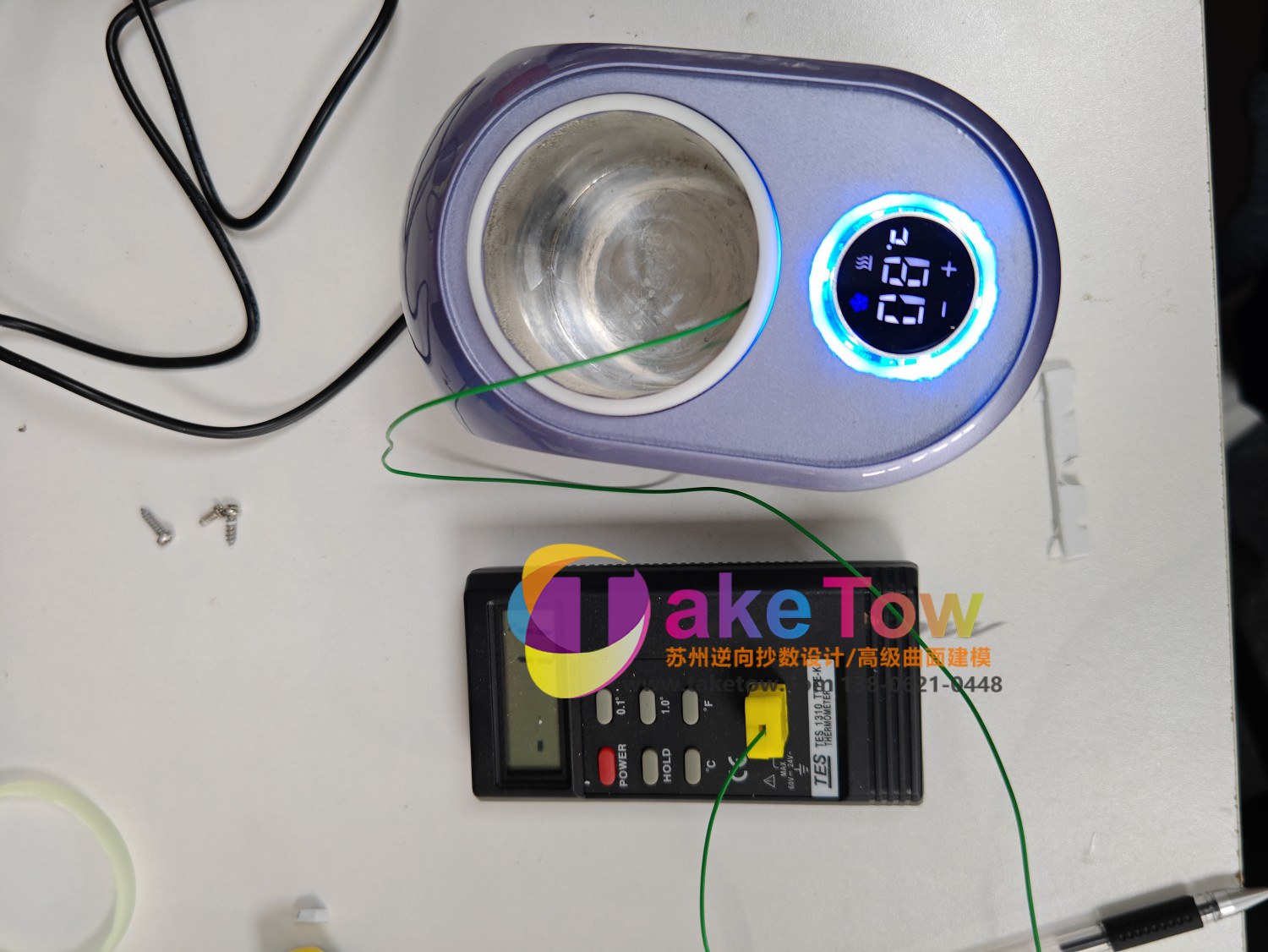

实物测试是这一阶段的核心。按量产装配顺序组装整机：先装制冷模组和散热组件，再装杯体和 控制面板，最后通电。测试重点记录四项：降温速度、稳定温度、运行噪声、表面凝露情况。

使用体验也逐项过：杯盖开合手感、按键按压力度、指示灯亮度、整机重心，全都做了主观评价 和调整。

表面质感做了多轮比对。杯身主体哑光喷涂，触感细腻不易留指纹；底座散热区深色磨砂材质， 耐脏耐磨，适合车载环境长期使用。按键和指示灯区域的字符用丝印，边界清晰不易磨损。

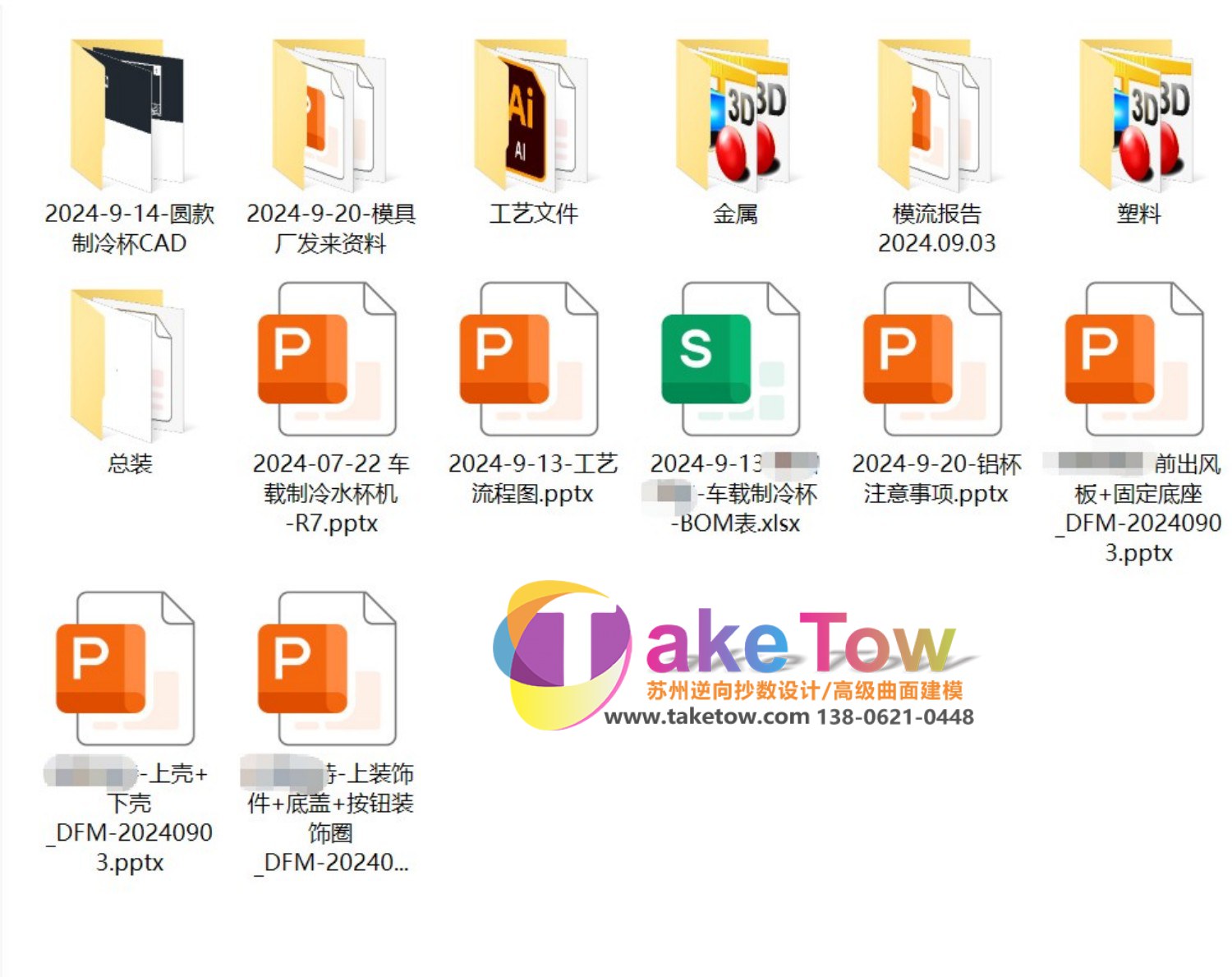

交付的是完整实现制冷功能和使用体验验证的样机，配套输出零件清单、加工工艺说明、装配 顺序和测试记录。

同类型的活还能怎么接

车载小家电、桌面电器、带散热需求的小型电子产品，都走"堆叠验证 → 手板 → 实物测试 → 改结构"这条路。

要提醒一句：带制冷和散热的产品，样机阶段的测试一定要按真实工况做。常温环境下跑得通， 夏天车里五十度未必跑得通。我们会按客户给的使用场景设定测试条件，条件不明确的会先问 清楚，不凭默认去做。

另外我们只做样机和工艺验证，产品的能效认证和安规认证不在服务范围内，这点接单时会讲明。
