大巴车座椅逆向测绘｜骨架、软包、蒙皮三套数据

金属骨架、泡沫软包、外包蒙皮，三种材料三种扫法。这次连蒙皮裁剪样板一起出了。

这只件卡在哪

大巴车座椅是三层结构：金属骨架受力、泡沫决定坐感、蒙皮管外观。三者装配关系咬得很紧， 动一个另外两个跟着动。

座椅厂做改型、换装或者备件，手里往往只剩实物。麻烦在于这三层完全不同的材料，测量 方法也完全不同——骨架可以用量具，软包一压就变形，蒙皮根本没固定形状。

现场怎么扫

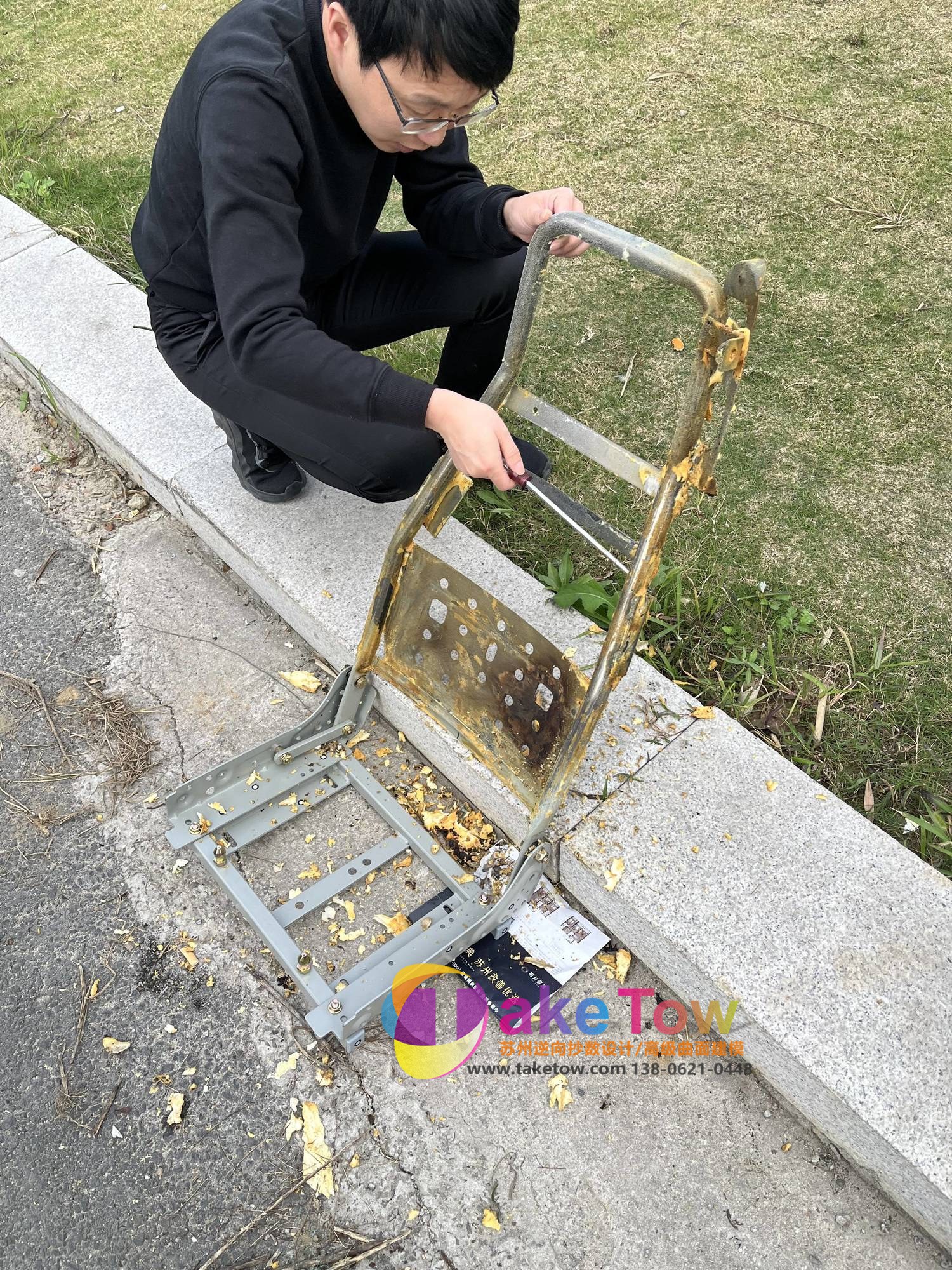

第一步是拆。把座椅拆成骨架、坐垫、靠背、扶手，逐件编号、记录装配方位。不拆开扫， 层与层之间的结合面永远扫不到。

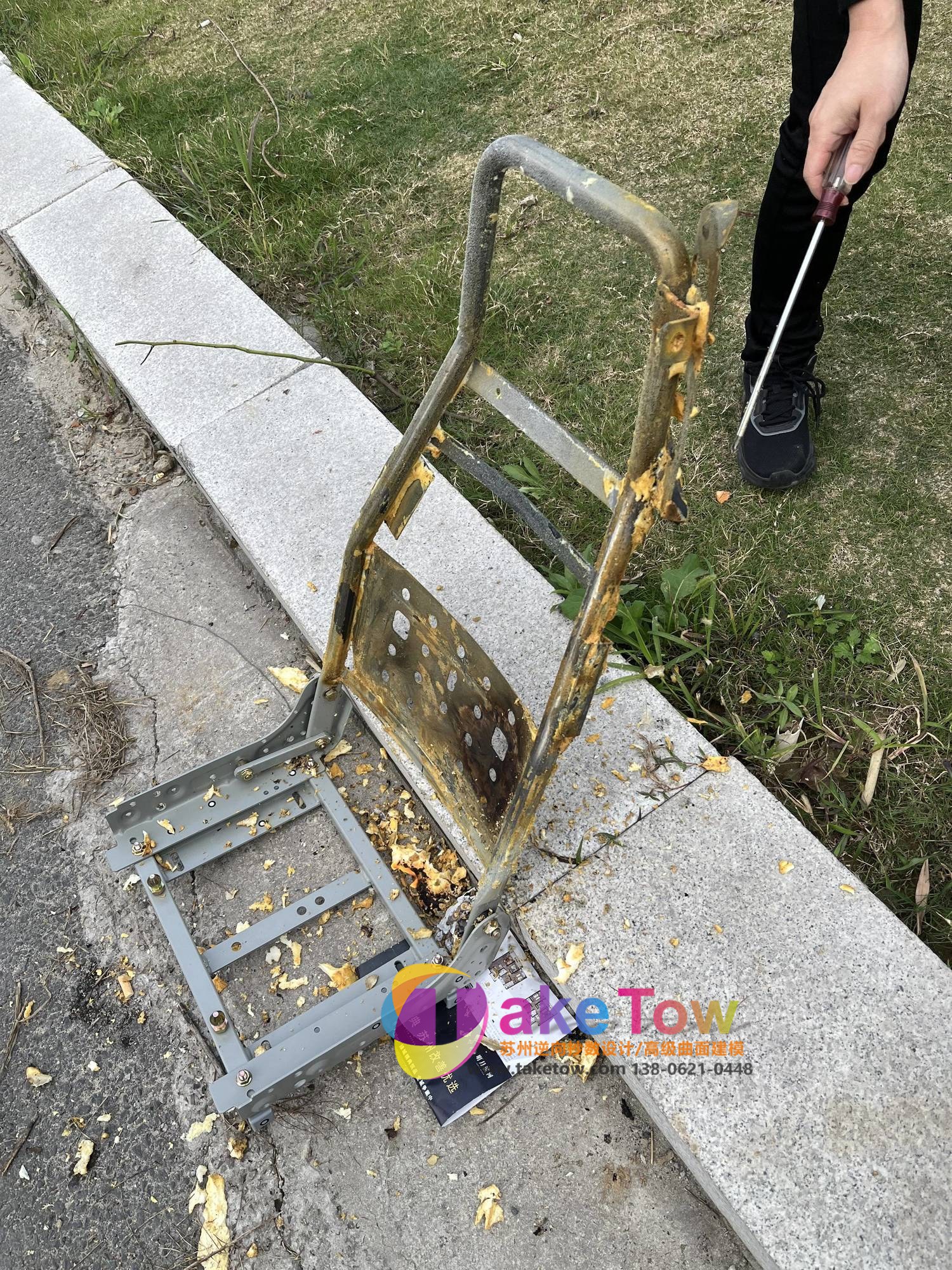

金属骨架反光强，先喷显影剂压住反射率，再扫。管件的弯位和连接板加密采集——管件是 受力主体，弯位数据稀了，中心线就提不准。

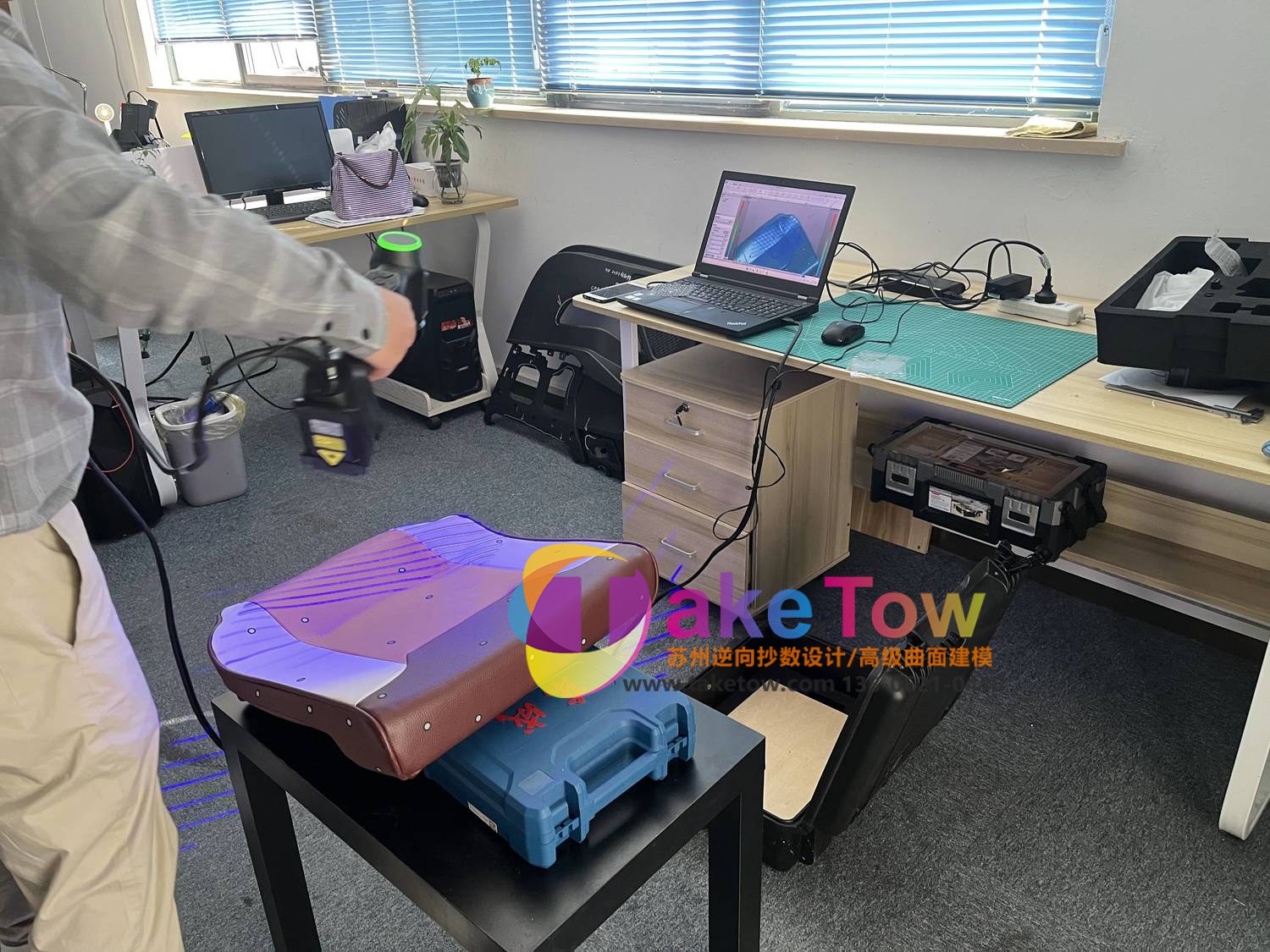

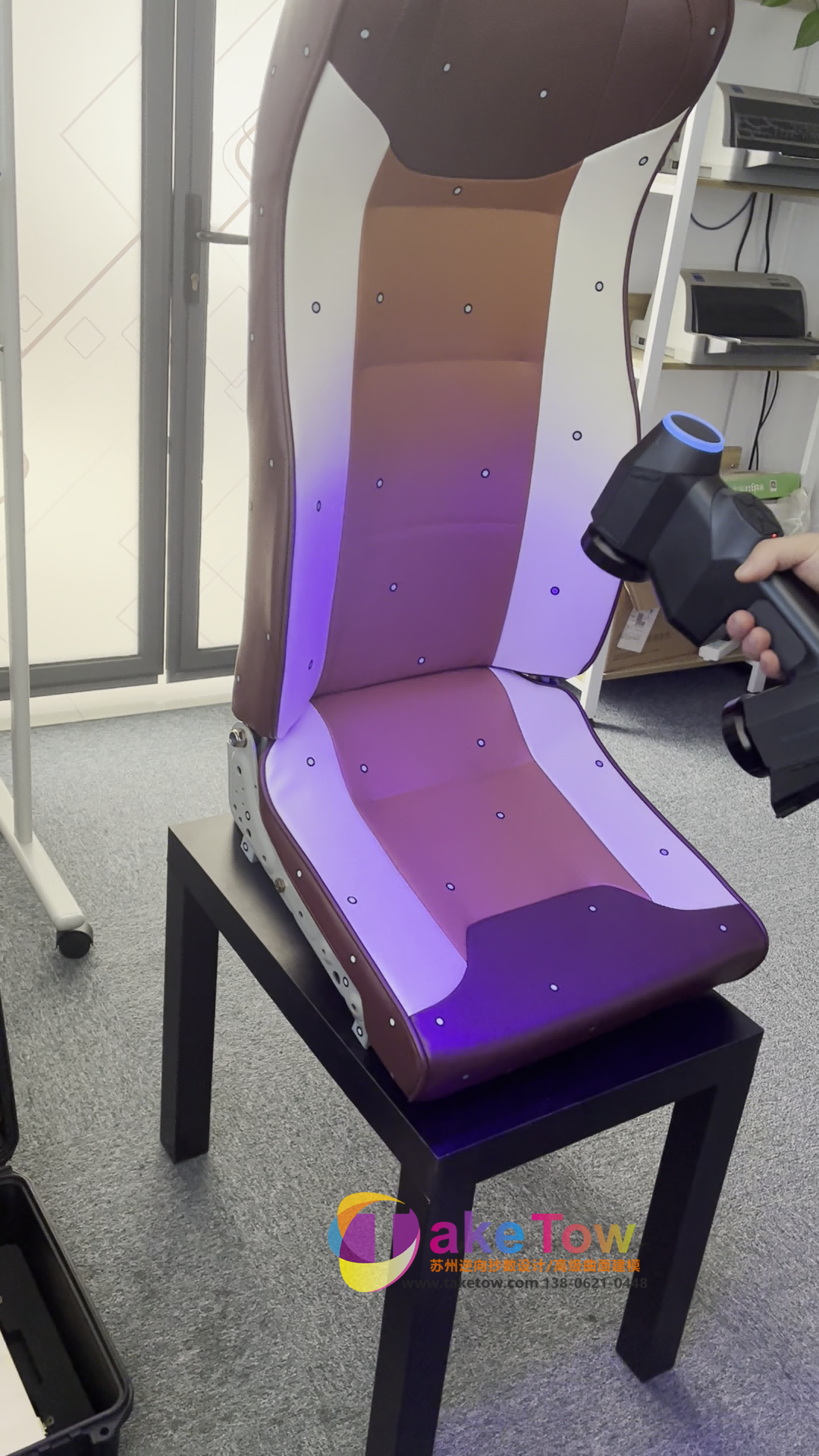

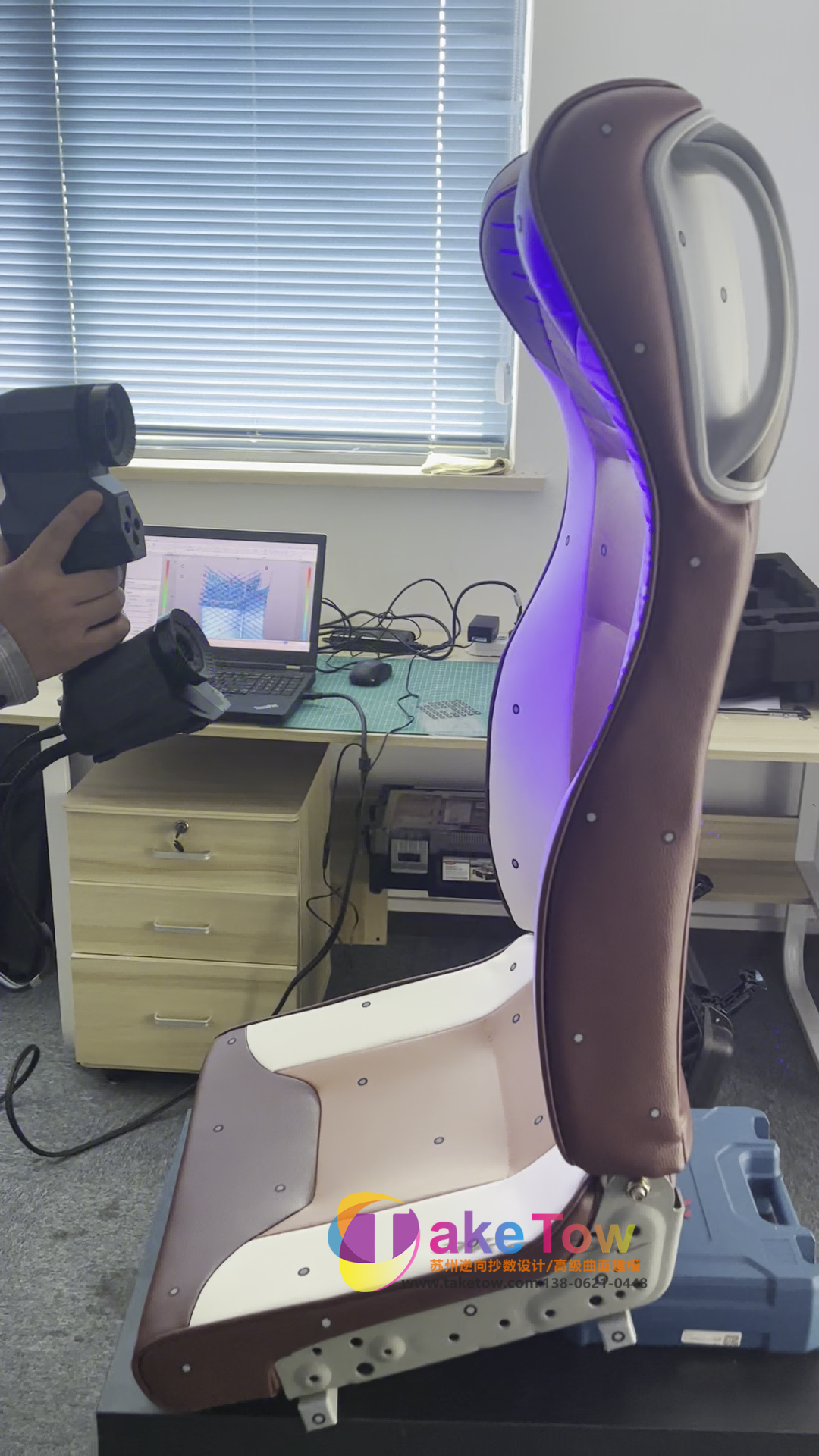

软包是另一套做法。手持扫描仪柔性采集，扫描过程中不能压到泡沫，压一下就是一个凹坑， 点云上多一个坑，建模出来坐感区就鼓一块。我们全程不施加压力，只走表面。

蒙皮单独处理。分缝位置、拉链走向、包边轮廓单独采集，这些数据后面用来出裁剪样板。 骨架和软包的连接卡位、螺钉孔、限位面逐处记录。

最难的一关

软包曲面。

泡沫的形状是靠坐感撑出来的，不是几何定义的。点云拿回来直接拟合，很容易在坐感区出现 棱线和不该有的起伏——人坐上去就能感觉到。

我们的处理是按点云拟合曲面之后，在坐感区专门做平缓过渡，把点云噪声带来的小起伏全部 压掉，保证曲面连续没有硬棱。

另一关是蒙皮样板。蒙皮是软的，扫出来的轮廓是"绷在座椅上的形状"，不是"摊平后的 形状"。我们按轮廓数据生成二维裁剪样板，把分缝和对位记号标清楚，让裁缝能直接用。样板 出来之后还要试制一套验证分缝位置和贴合效果，这一步不做，量产时蒙皮就会歪。

最后交了什么

核对四项：每件模型跟对应点云做偏差比对，出分件偏差图谱；查管件壁厚和连接板厚度，确认 受力区没有被减薄；骨架和软包虚拟装配，核对卡位扣合量和螺钉孔对中；按裁剪样板试制 一套蒙皮，验证分缝和贴合。

交付的是骨架三维数模、软包三维数模、蒙皮二维裁剪样板、原始点云和偏差报告。三套数据 分别给，复刻生产可以直接开工。

同类型的活还能怎么接

客车座椅、高铁座椅、办公椅、沙发，凡是软硬结合的坐具，都走这套流程：拆件、分材质 扫、软包做平缓处理、蒙皮出样板。

有一点要提前讲清楚：软包的形状跟使用状态有关，用过几年的座椅，泡沫已经有永久压陷， 扫出来的是塌陷后的形状。如果客户要的是原始设计形状，得找没怎么用过的新件来扫，或者 按对称特征和骨架基准做还原。这个判断我们会先跟客户确认再动手。
