发动机金属油管逆向测绘｜空间走向与弯管参数

一根管子上好几个空间弯，弯一个角度不对就装不进机舱。这类件我们直接出弯管数据。

这只件卡在哪

发动机金属油管是细长的弯曲管件，一根管子上往往连着好几个空间弯，管端还有压装接头和 密封锥面。它要贴着发动机舱的有限空间走，位置是卡死的。

原厂件停供之后，常见的土办法是拿实物比着弯。弯一根能装，弯十根就有十种样子，批量 一致性没法保证。

客户要的不是一根能装的管子，是一套能复制的参数。

现场怎么扫

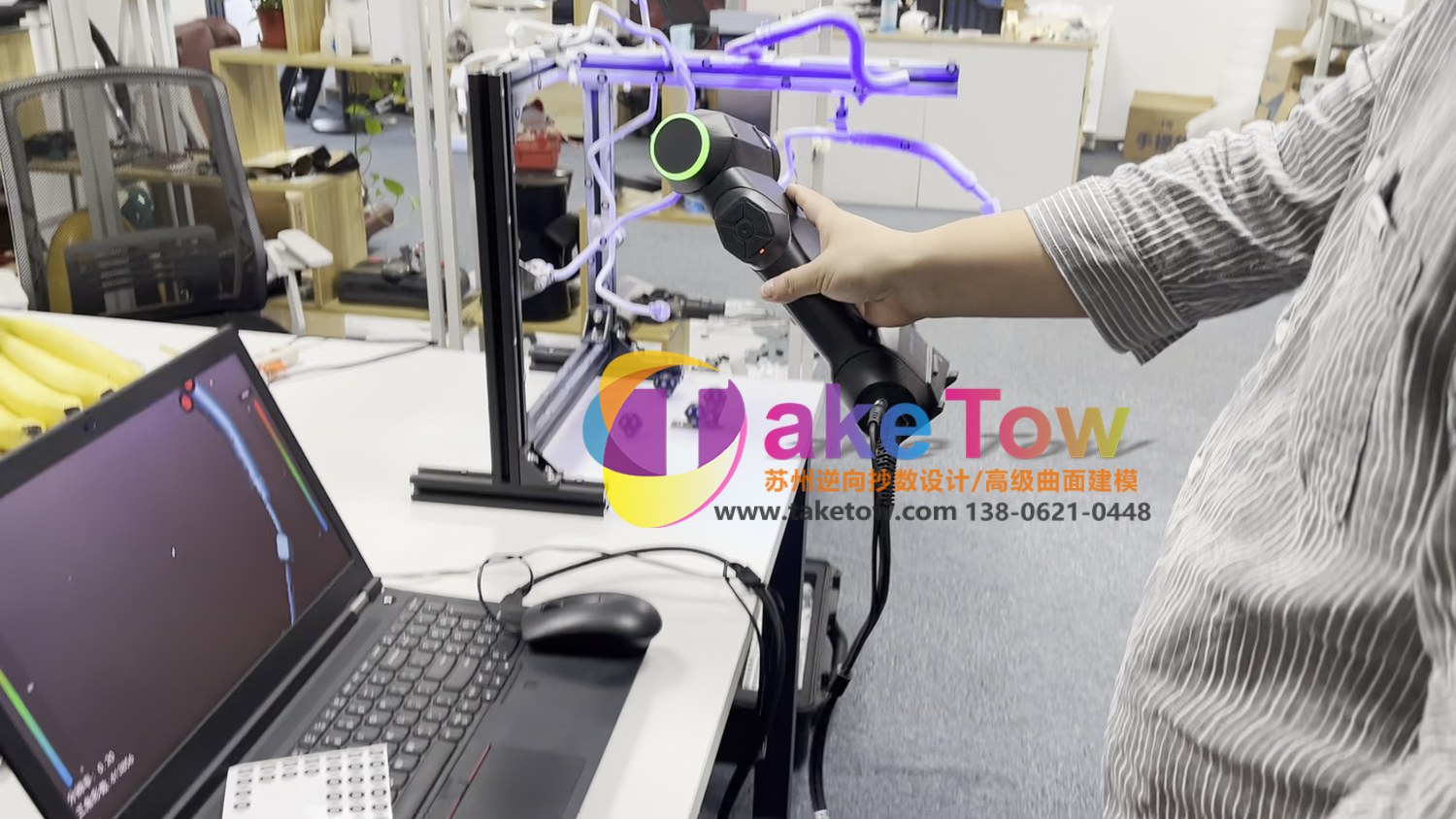

第一个动作是固定，而且必须按自由状态固定。管子细长，夹具一夹就变形，扫出来的走向 是"夹变形之后的走向"，不是管子本身的走向。我们用支架托住，让管子保持自由状态。

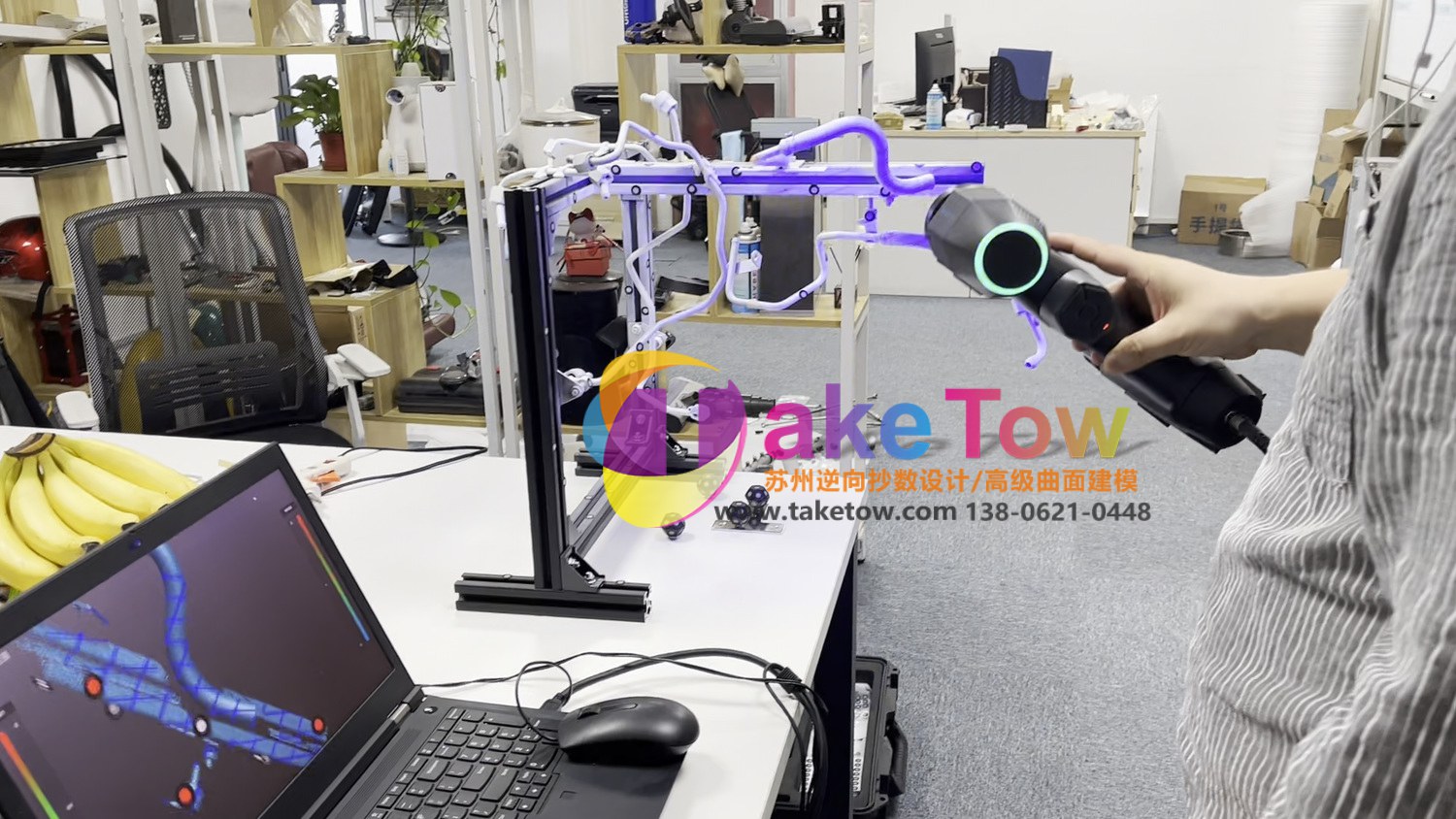

金属表面反光强，喷显影剂压住反射率。细管区域尤其要注意——管子细，反光面积小，点 云最容易断，显像处理做不到位的话后面整段都接不上。

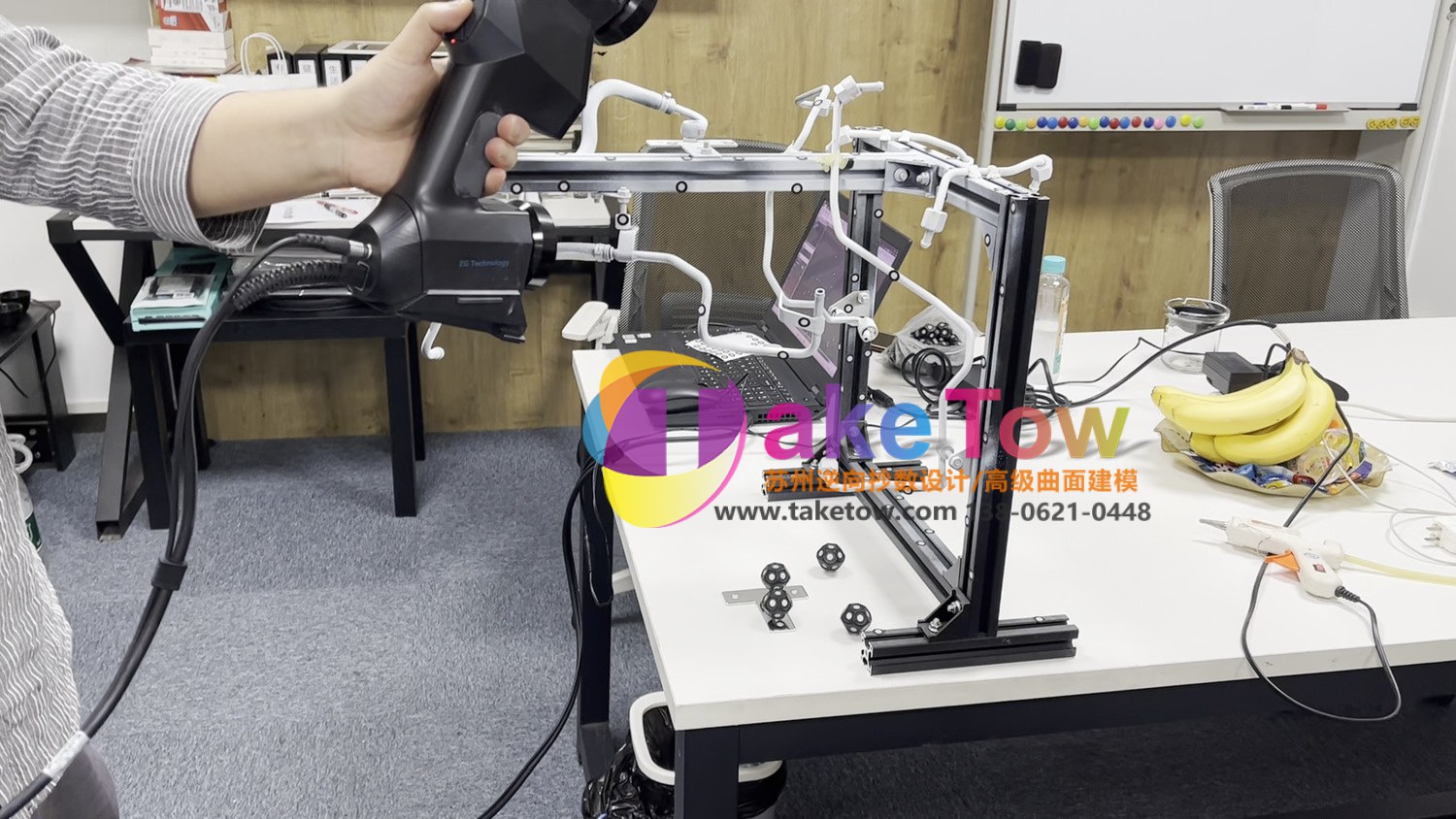

沿管身分段多角度扫描，弯位和焊缝区加密。管端的接头、密封锥面、螺纹单独加密采集， 这几处的精度直接决定密封性能和拧紧扭矩。

支管夹的位置和管夹间距也逐处记录，后面做管束布置要用。

最难的一关

中心线和弯管参数。

管子外表扫得再好，客户用不上。他要的是每段直线多长、弯多少度、旋转角多少——这是 弯管机吃的参数。

我们的做法是按管径拟合提取管件的三维中心线，逐个量取弯位的弯曲角度和弯曲半径。中 心线确认之后放进发动机舱数模做干涉校核，看重建出来的路径跟周边件有没有冲突。这一步 不能省，机舱里空间紧，管子差几毫米就可能蹭到别的件。

然后把中心线换算成弯管加工参数：每段直线长度、弯曲角度、旋转角，直接给弯管机。

管径和壁厚按实测重建，保证流通截面和耐压能力跟原件一致；接头、密封锥面、螺纹按 实测还原，保证密封和拧紧要求。

最后交了什么

核对四项：重建路径跟点云中心线做偏差比对，确认弯位角度误差在允许范围内；把管子放进 发动机舱数模做空间校核，查与周边件的安全间隙；管端接头跟安装座虚拟装配，核对锥面 贴合和管夹位置；按弯管参数试制一根样管，上机实装验证走向和装配手感。

交付的是管件三维数模、弯管加工参数表和原始点云。拿着这套东西可以直接批量生产， 一致性有保障。

同类型的活还能怎么接

刹车管、空调管、液压管、各类空间弯管和管束，都走中心线优先的路子。我们能直接输出 弯管机参数，客户不用再从数模里反算。

提醒一句：细长管件最怕的就是夹持变形和自重下垂，拿到实物时如果管子已经弯过或者 被压扁过，扫出来的数据就没有参考价值。送件的时候尽量给没拆过、没变形的原厂件，实在 只有旧件，我们会跟客户一起判断哪些段要按直线还原。
