缝合器夹头逆向测绘｜小、密、精三样占全了

尺寸不大，配合面全是精密的。原厂不单独供配件，只能从实物把尺寸反推出来。

这只件卡在哪

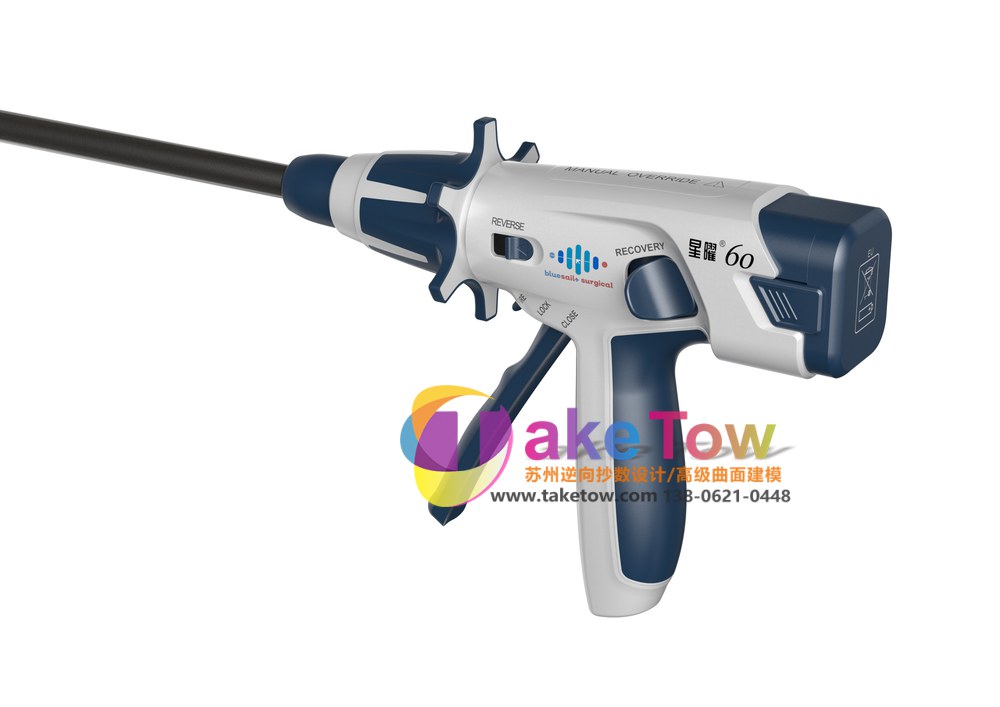

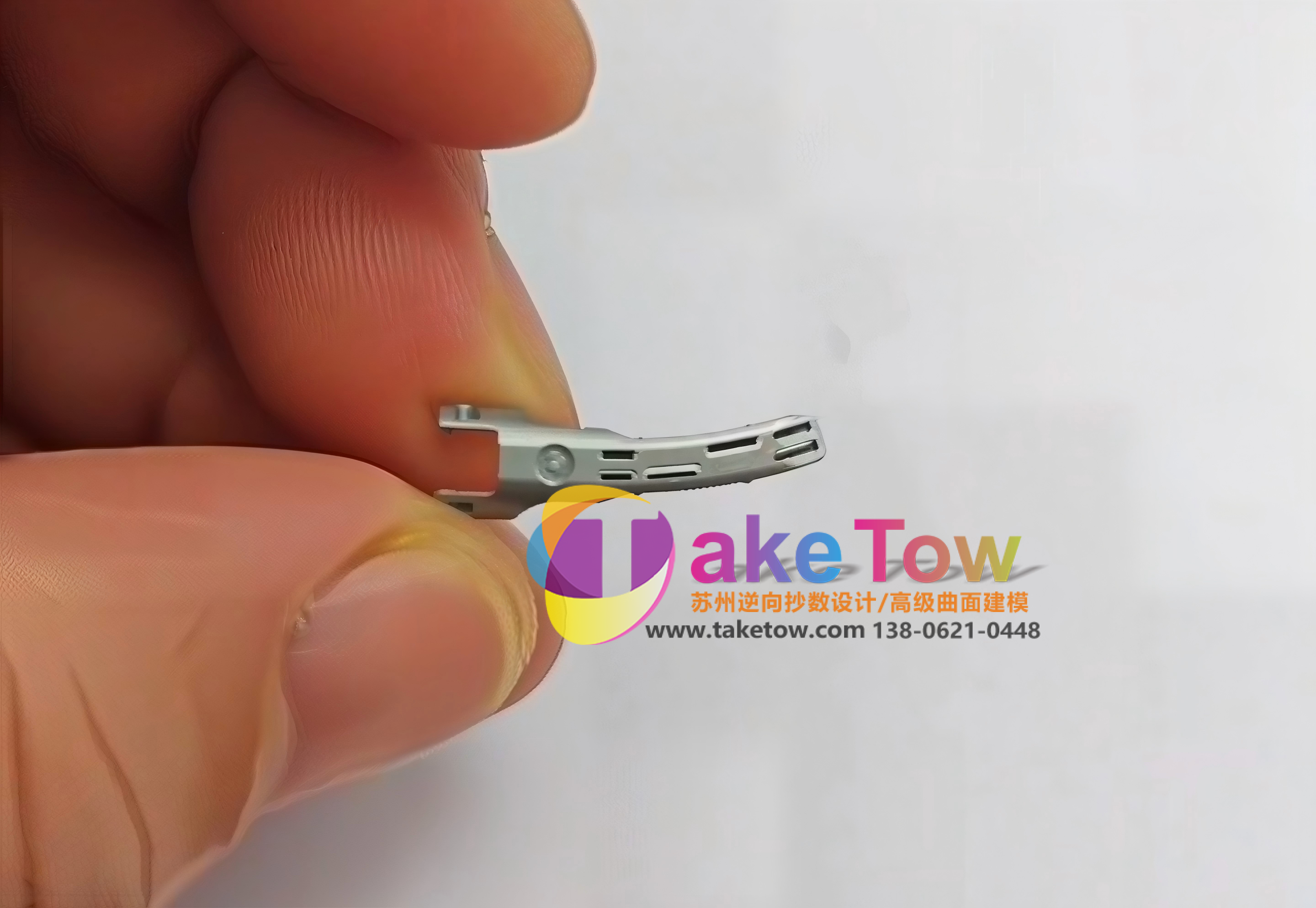

医疗缝合器夹头在吻合器前端，是直接作用于组织的部件。上下钳口夹住钉仓完成缝合，尺寸 小巧，配合面却极其精密。

用久了钳口会磨损、会有微变形。麻烦的是原厂配件不单独供应，图纸也不公开——想修、想做 备件，唯一的依据就是手上这个实物。

现场怎么扫

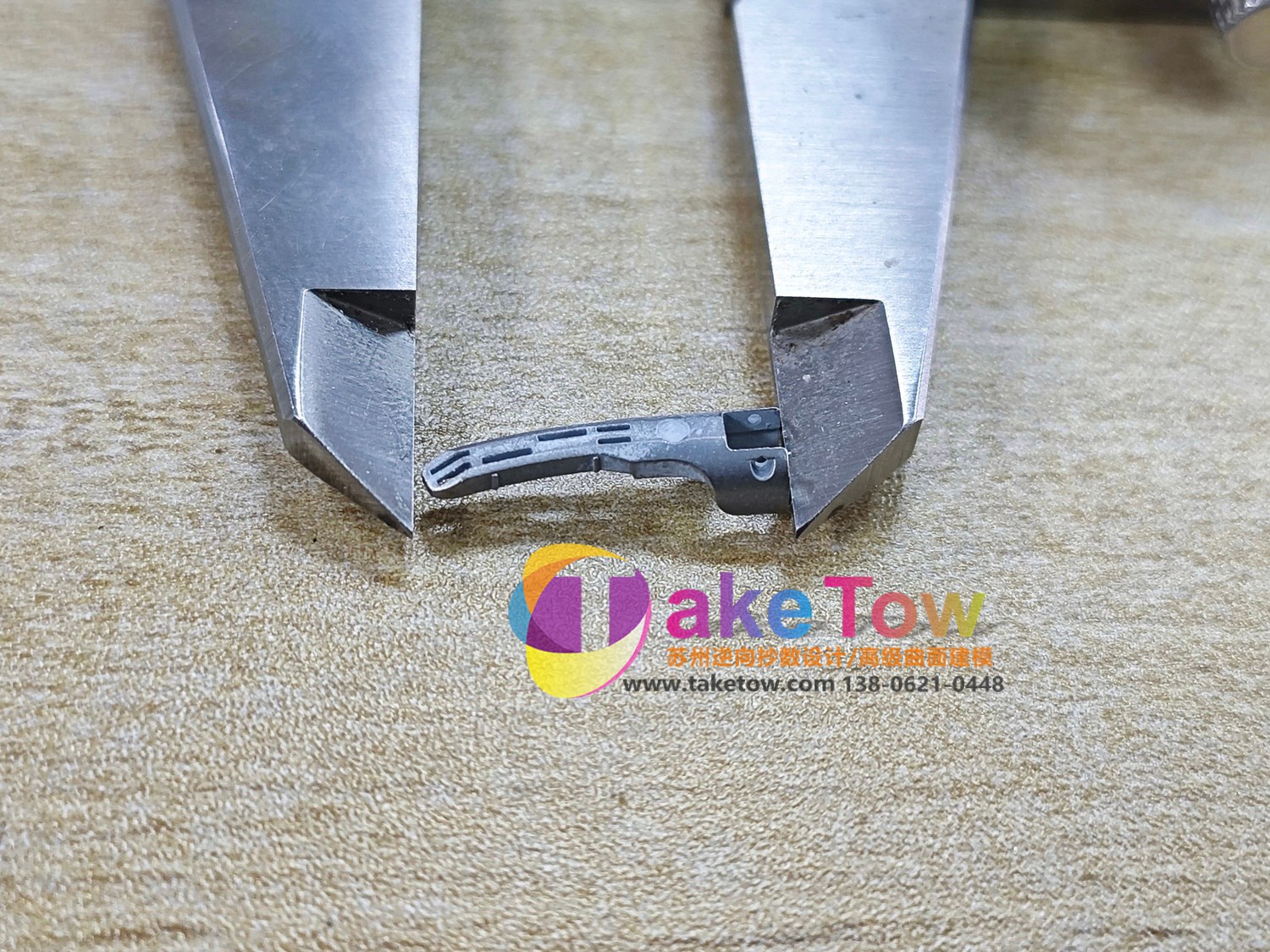

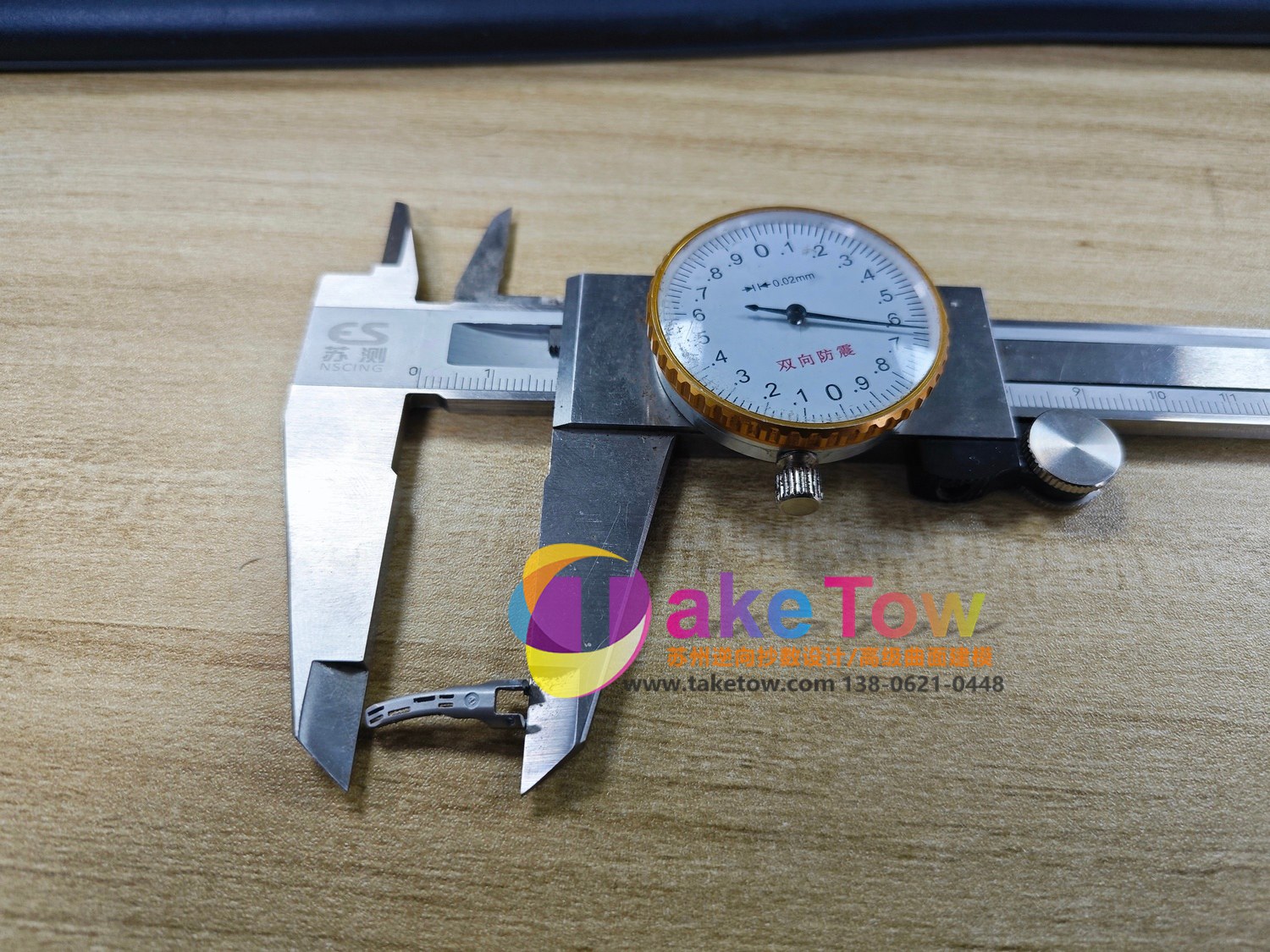

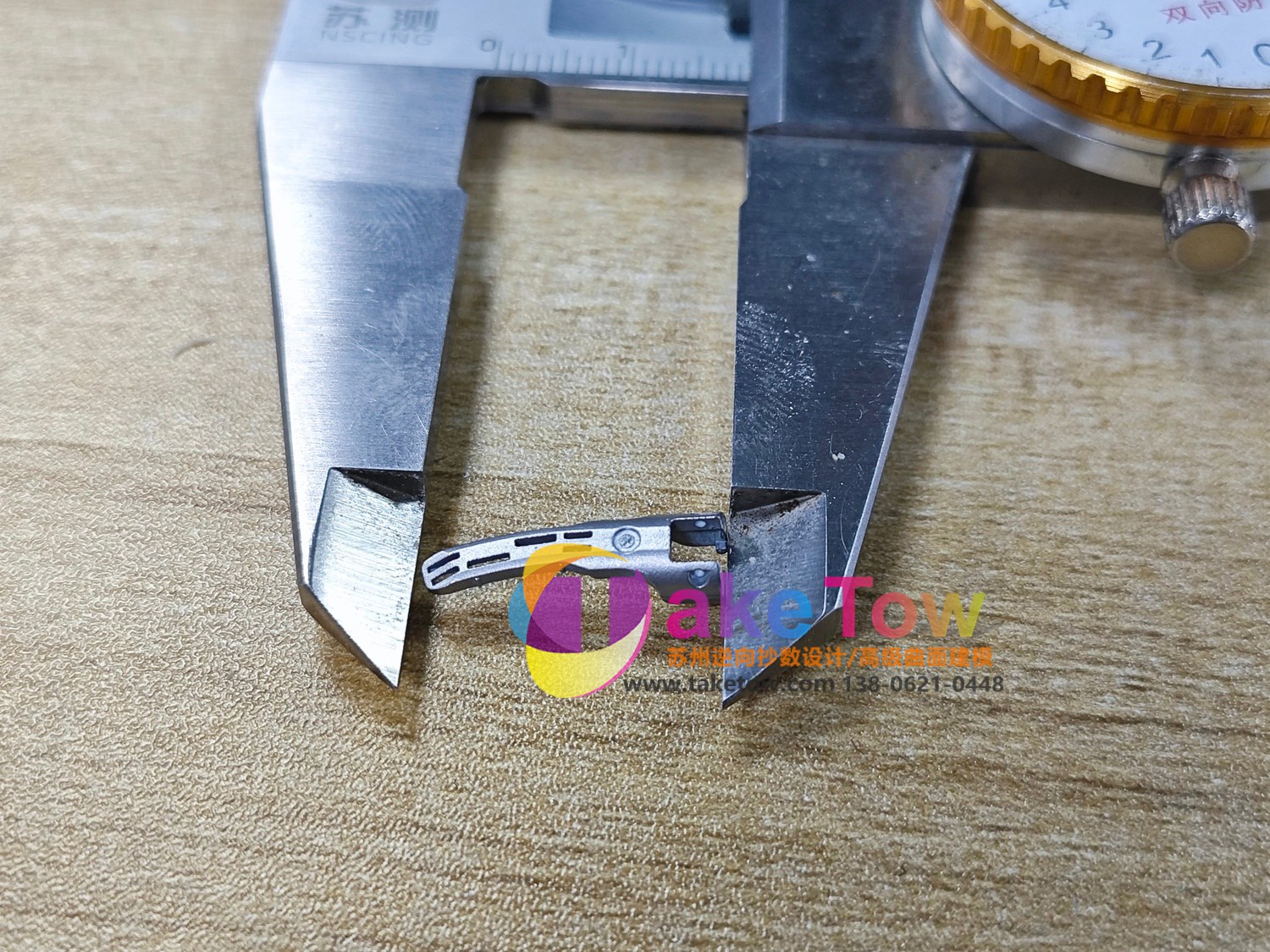

先量基准尺寸：夹头总长、钳口宽度、连接轴孔径、钉槽间距。这几个值后面当点云校核的 依据。

夹头多是不锈钢精加工件，表面反光明显，喷薄层显影剂把反射率压下来。这一步做不到位， 点云会有大片发虚的区域。

件小、特征细，所以我们用小视场高分辨率模式整体覆盖扫描。钉槽排布、钳口齿面、连接轴孔 内壁再单独加密——这三处是这个件的功能核心。

多角度点云按轴孔特征拼合，检查钳口平面度和钉槽间距，异常的地方补扫。

最难的一关

钉槽阵列。

钉槽是排成一列的，位置、深度、间距都要跟钉仓匹配。差一点点，钉仓就装不进去，或者装 进去出钉不齐。

我们按实测重建每个钉槽的位置、深度和排列间距，不是按平均值画一排，是逐个还原。点云 精简的时候也特别注意，把钉槽和齿面的棱线完整保留下来，按曲率自适应精简。

另一关是钳口贴合面。上下钳口要闭合，平面度和闭合间隙都要控制住。平面度差了会漏缝， 闭合间隙留大了咬不实、留小了合不上。这部分只能按点云重建，没有别的手。

连接轴孔的同轴度、孔径、倒角也按点云还原，保证跟器械主体装配能互换。

最后交了什么

核对三项：重建模型跟原始点云整体比对，钳口和钉槽区域重点复核，出偏差云图；夹头跟器械 主体、钉仓做虚拟装配，检查轴孔配合和钉槽对位；钳口平面度、钉槽间距、轴孔径逐项跟实测 记录对照。

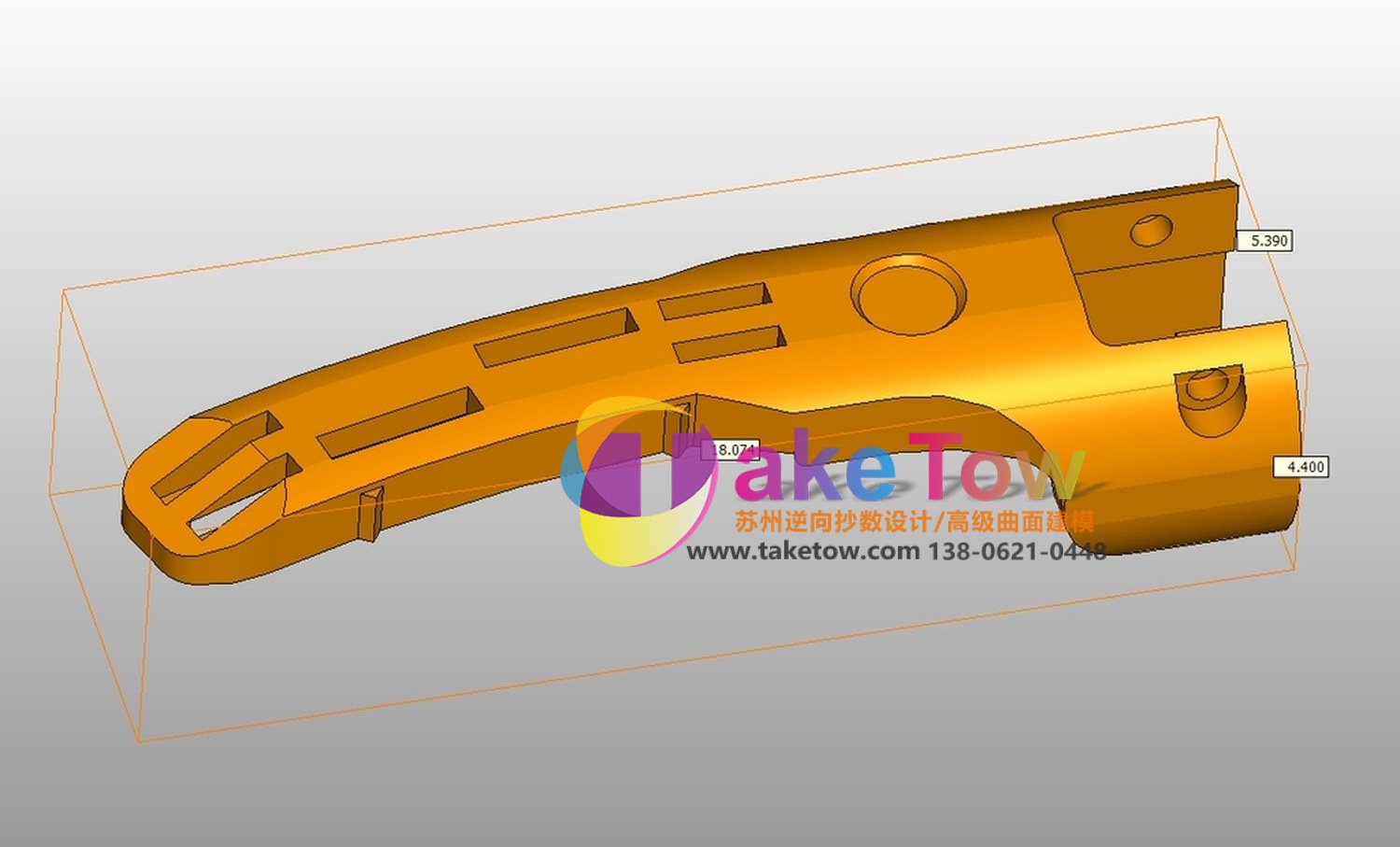

交付三维数模、原始点云、偏差报告和一张标了关键尺寸、公差、材质要求的工程图，可以直接 下厂加工。钳口长度、钉槽间距做成可驱动参数，规格系列扩展方便。

同类型的活还能怎么接

吻合器钉仓、腔镜钳头、活检钳、各类手术器械末端执行器，都属于小、密、精这一类。我们 用微距蓝光扫这类件，精度能到 0.005mm 级，细小槽、倒角、刃口都能拿下来。

照例说明：我们做的是几何测绘，交付的是尺寸数据和数模。这类件直接作用于人体组织， 数模不能替代注册审批和生物学评价，也不能当作合规依据使用，接单时我们会先讲清楚。
