工程车操作手柄外壳没图纸怎么复刻

一只磨到开裂的手柄外壳，原模具也报废了。我们从实物把数模反推回来，直接对开模。 这是苏州三维逆向抄数 REA 做过的实测项目。

这只件卡在哪

工程车的操作手柄，驾驶员一天要握上几个小时。用得久的机器，外壳普遍是同一个毛病： 握持面磨亮、边角开裂、局部被压得变了形。

真正的麻烦不在坏，在于修不了。这类型号的设备图纸早就找不到，原来的注塑模具也已经 老化报废，想按老图复制一份根本没处下手。客户是苏州一家做工程机械维修件的，手头只有 一只拆下来的旧外壳，要求讲得很实在：给我一份能开模的数模。

现场怎么扫

先把外壳清理干净，拍六个面存档，同时用卡尺把关键外形尺寸量一遍。这一步不是走过场， 后面点云对不对得上，全靠这几个实测值当基准。

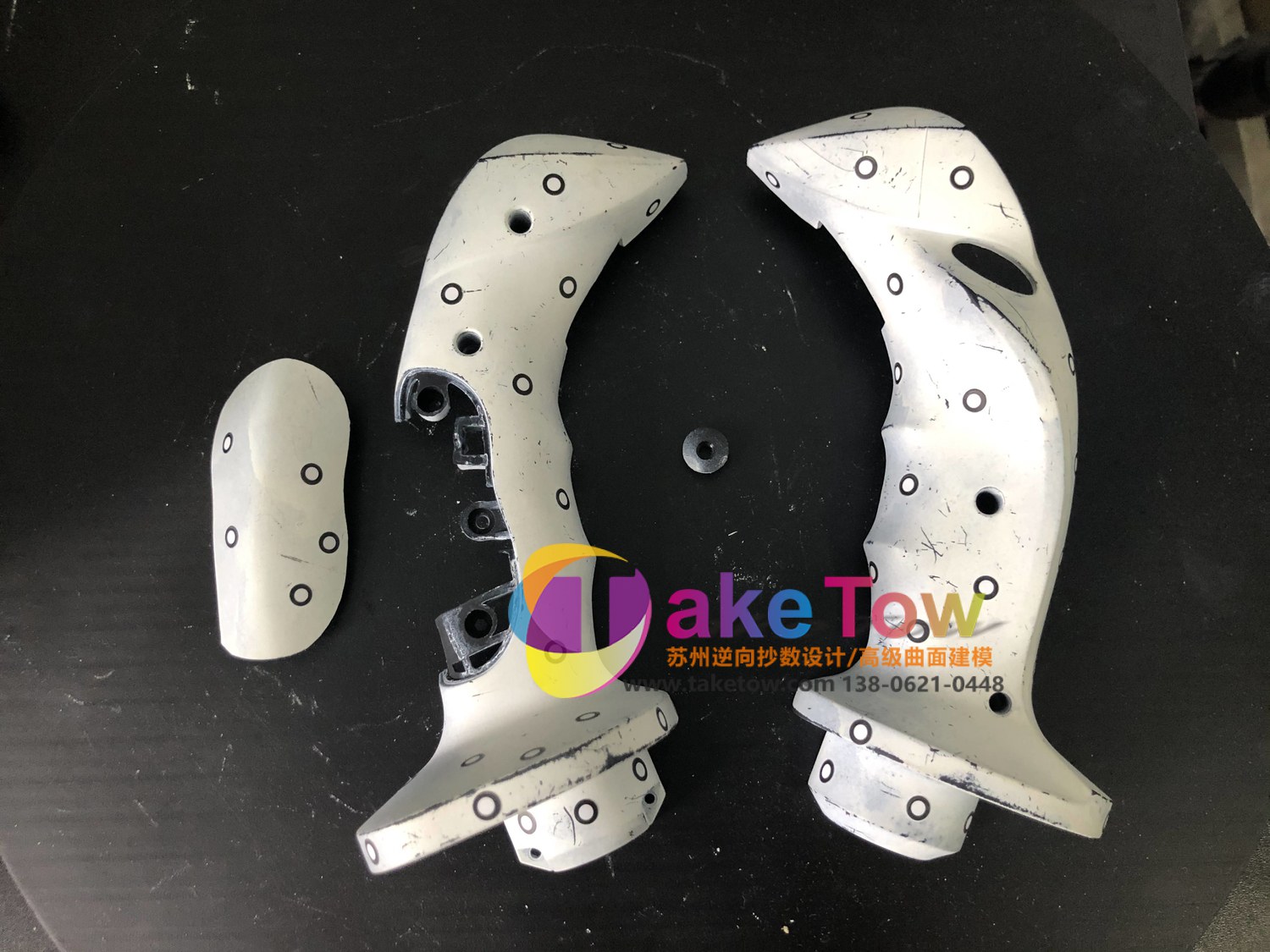

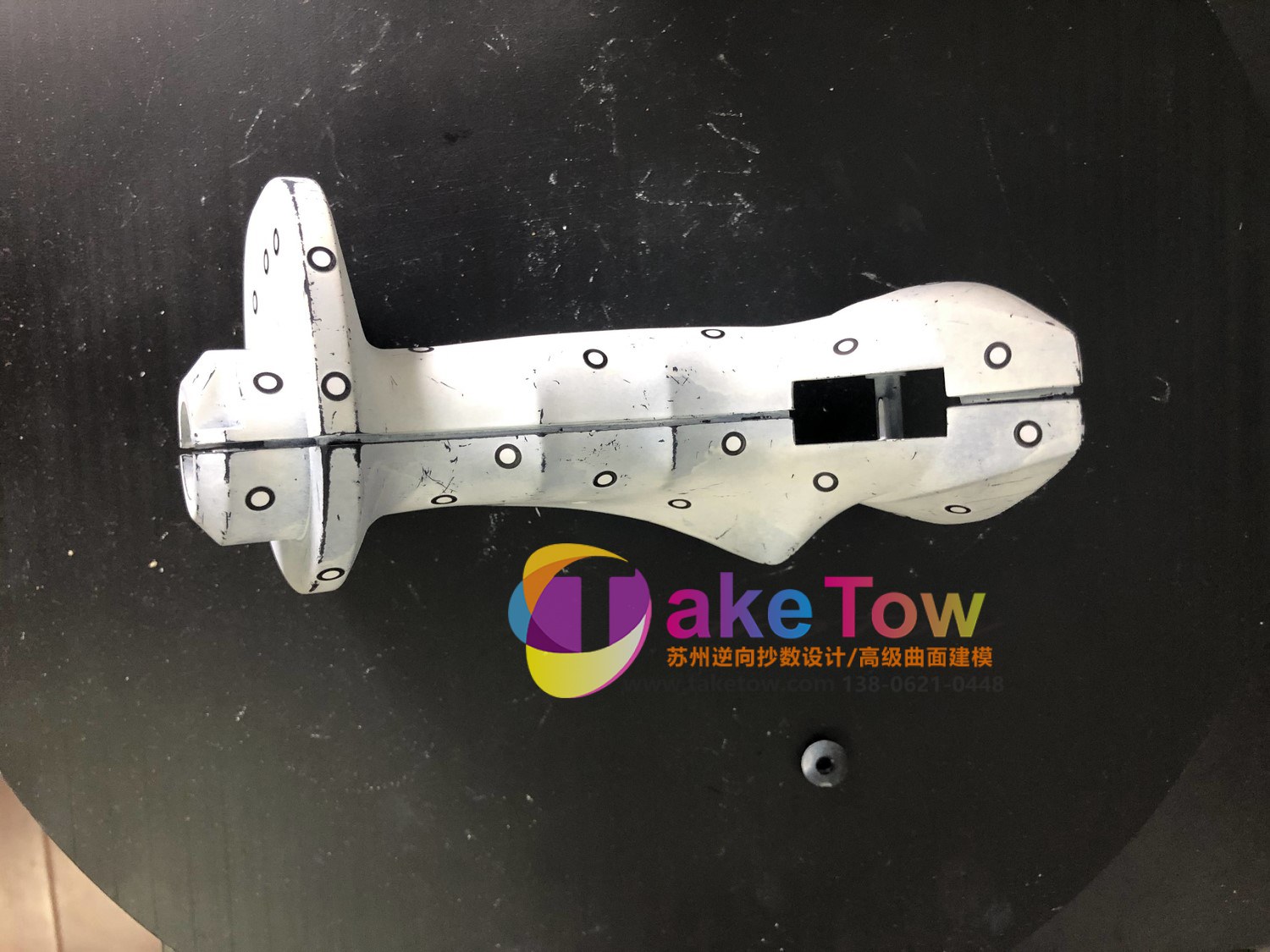

壳体是深色工程塑料，表面不亮但细节多。我们在曲面均匀的贴了标记点，让多视角的数据能 自动拼起来，不用靠人工对位。

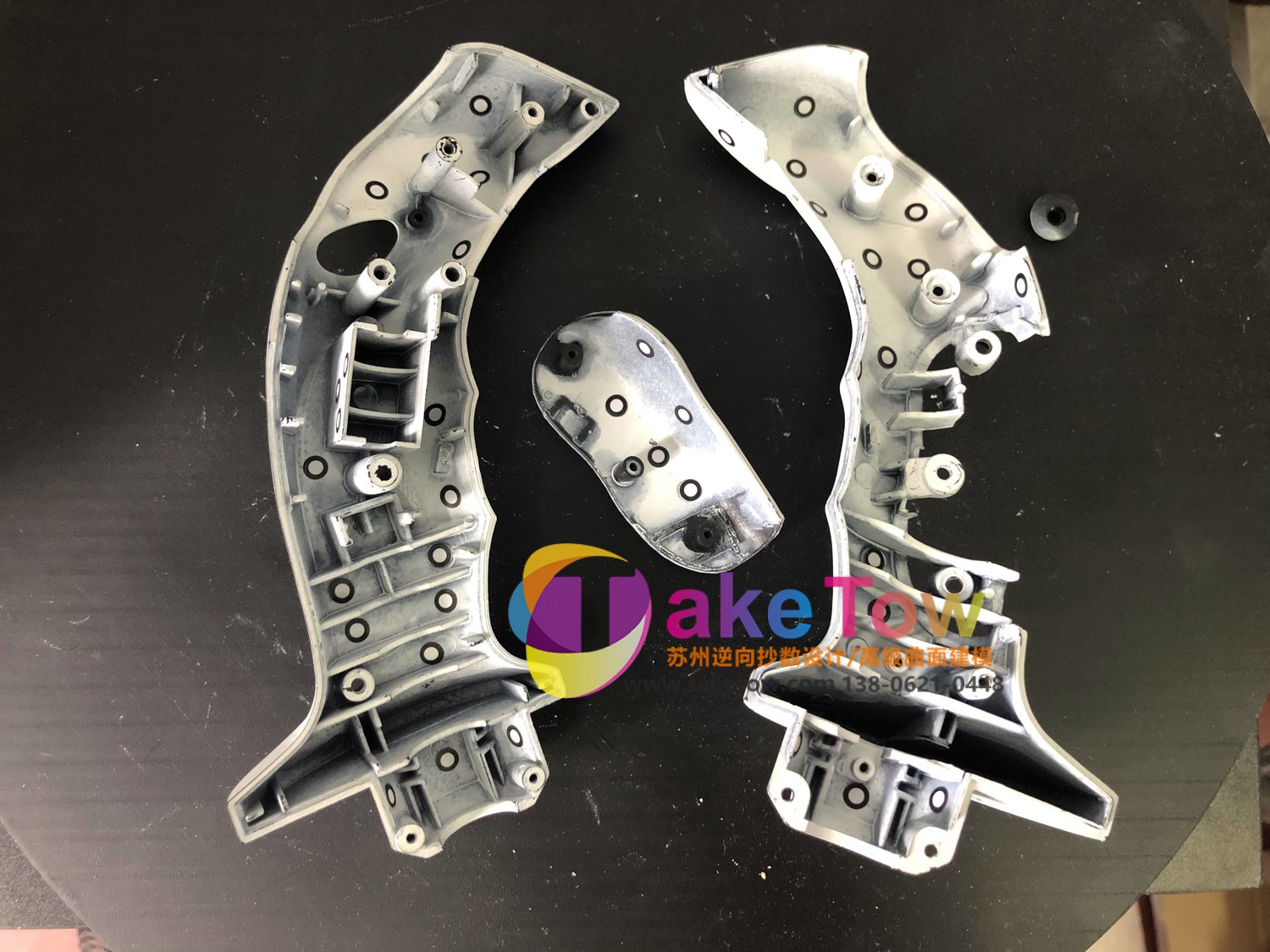

扫的时候分内外两侧、高低多个站位走。外面好办，麻烦的是里面：安装孔、卡扣槽都在深腔 里，光进去容易、反射出来弱，按常规模式扫会留空洞。这些位置我们换成细光斑模式单独补 扫一遍。

每站数据拼完，逐面核对重叠度，接缝处错层超了就回原点重扫。整只壳体的点云不允许有 空洞——后面建模全靠它，缺一块就得靠猜。

最难的一关

卡人的是两处，都在看不见的地方。

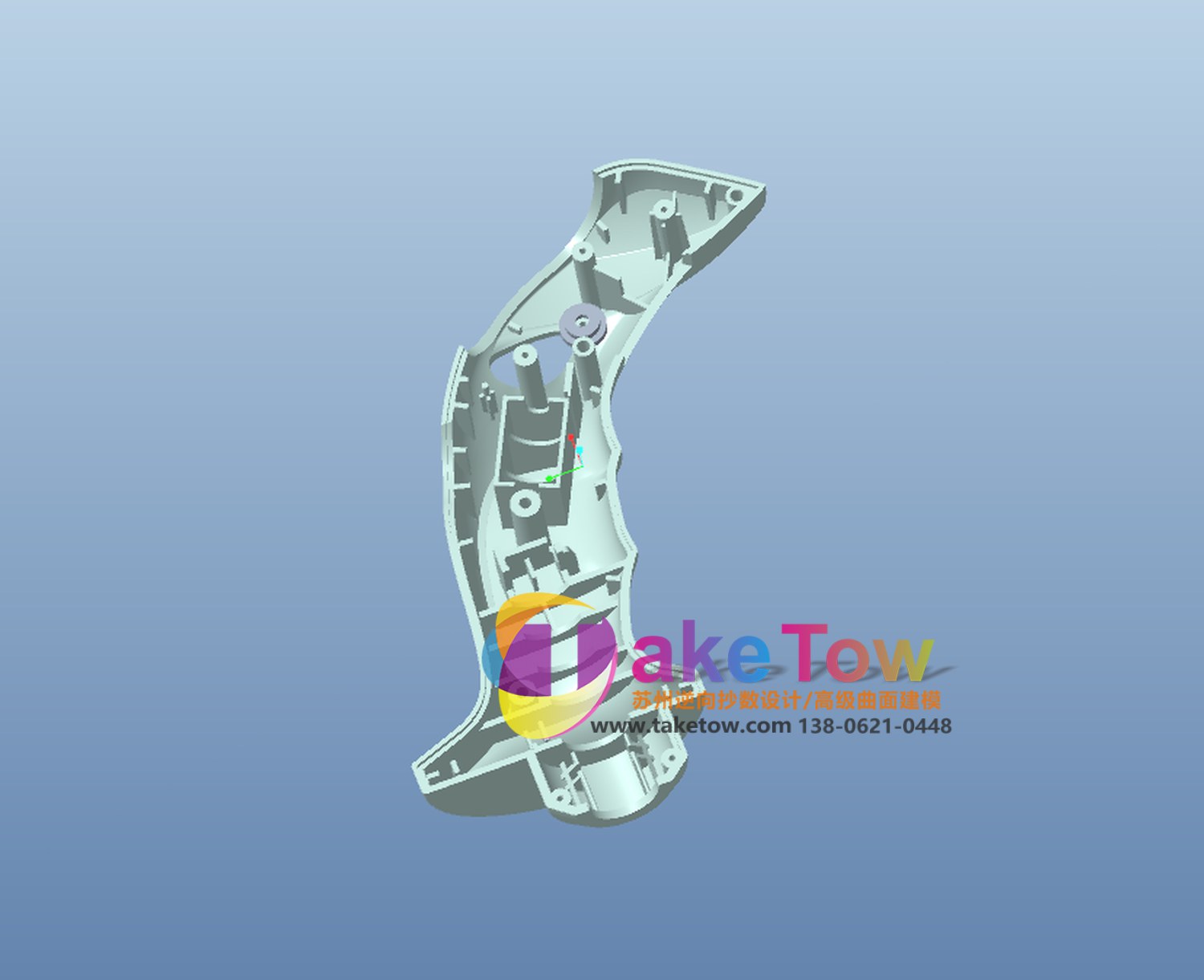

一处是内部加强筋和卡扣槽。这些结构只有几毫米高，藏在壳体背面，点云稍有缺失形状就 走样。我们按实测断面一根一根重建，筋高、筋厚、拔模斜度都压在原件的公差区间里，不 凭经验给数。

另一处是上下壳怎么合。原件靠卡扣加锁螺钉柱装配，扣合量留大了扣不紧、留小了装不上， 注塑件还有回弹。我们把上下壳按分色缝拆开重建，留出装配间隙和扣合量，再在数模里做 虚拟装配，确认装得上、也拆得下。

最后交了什么

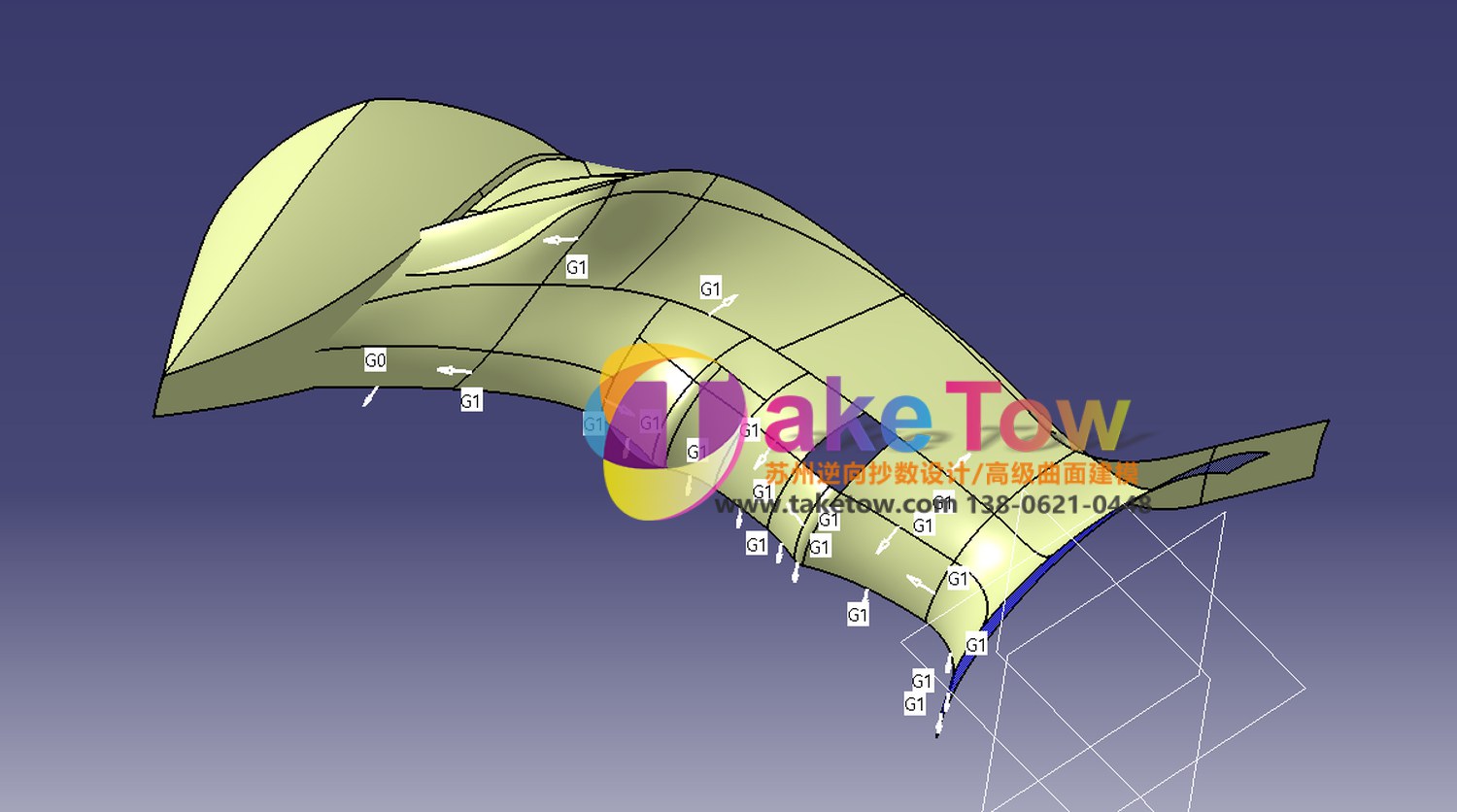

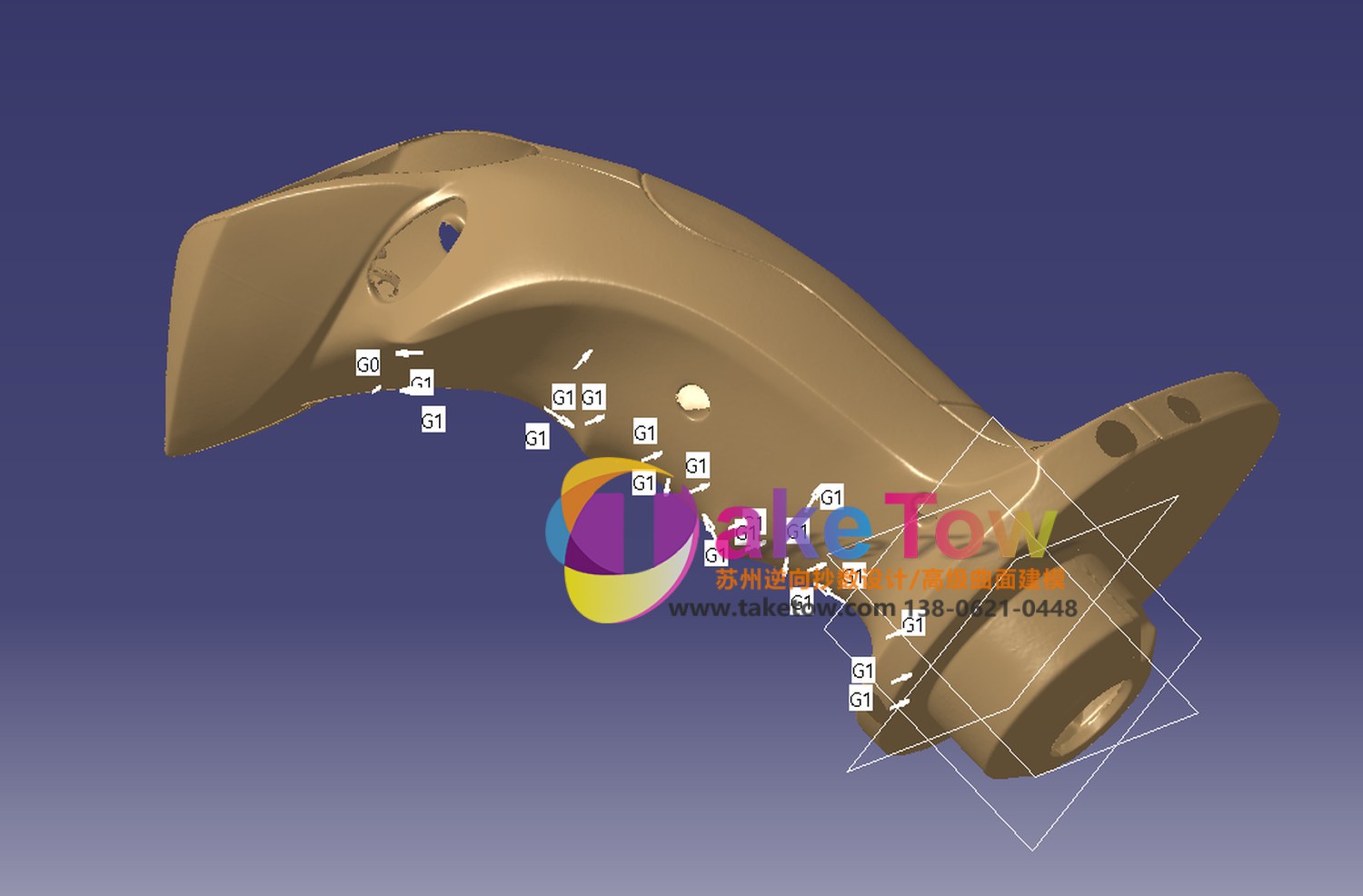

模型做完过了三道关：先跟原始点云做整体偏差比对，出一张彩色偏差云图，看误差分布在不 在允许范围内；再做上下壳虚拟装配，查干涉和间隙；最后抽关键截面量壁厚，确认注塑时不会 缩水变形。

交付的东西是四样：三维数模（STEP、IGES、X_T 都给）、原始点云数据、偏差检测报告、 一张标了关键尺寸、公差和材质要求的二维工程图。拿着这套东西可以直接下厂开模。

另外把关键尺寸整理成了可驱动参数。同系列要换规格，改数字就能派生新数模，不用再拿 实物回来重扫一遍。手柄外壳这类件从进厂到出数模，一般 2 到 5 天。

同类型的活还能怎么接

叉车、农机、环卫车上的握持件和注塑壳体，处理路子是一样的：先把深腔和小特征扫全， 再啃装配配合。外壳类件我们按 0.02 到 0.1mm 的量级走，装配配合面控制在 0.03mm 以内。

如果原件已经磨得变了形，光扫描是不够的——扫出来的是"磨损后的形状"，不是"设计时的 形状"。这种情况我们会跟客户一起判断哪些面要按对称特征还原、哪些要按功能尺寸反推， 这一步省不得，否则开出来的模具有偏差。
