管头类产品逆向抄数建模｜回转体管件的螺纹与密

水管接头、气管快插、液压管头——这类回转体管件看着简单，实际螺纹、密封面、 倒角一个都不能含糊。这一类件逆向，精度比造型重要得多。

管头类件的共同特点

管头类产品（接头、弯头、三通、快插、过渡管嘴）有几个共同点决定了它的逆向 难度：

**回转体为主，但有非回转特征**。主体是回转体（车削件），但上面往往有扳手面、 滚花、侧孔、标识这些非回转特征。建模要分两部分处理：回转部分用车削类的建模 方法（截面旋转），非回转特征单独建。

**螺纹是核心**。管件螺纹（NPT、G、 metric、或者非标）是最关键的功能特征。螺纹 的牙型角、螺距、大径小径、旋合长度、锥度（锥管螺纹），每一项错了都密封不住。

**密封方式有讲究**。管头的密封可能是螺纹密封（锥螺纹靠牙型咬合）、端面密封 （O 圈或垫片）、或者锥面密封（如 24° 锥、37° flare）。不同密封方式对应不同 的建模精度和公差标注要求。

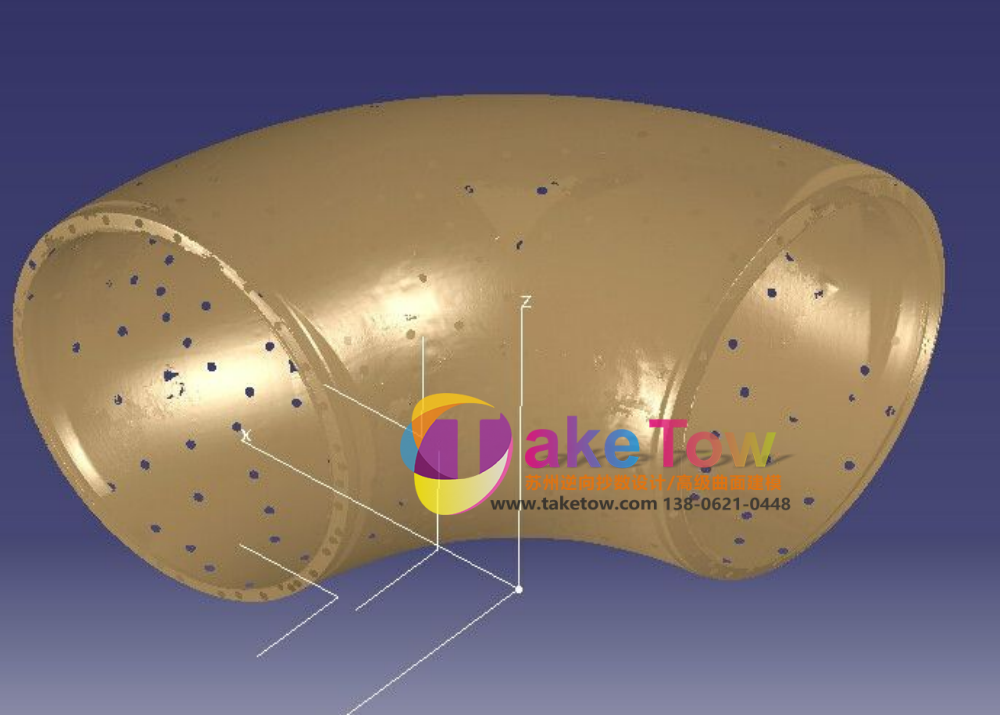

数据怎么取

管件的螺纹尺寸小、牙型细，普通扫描精度不一定够。我们的处理：

**整体形状**用蓝光扫描，单面精度 0.01~0.02mm，外轮廓、扳手面、侧孔位置这些 足够。

**螺纹参数**用点云剖面提取——沿轴线切剖面，在剖面上直接量牙型角、螺距、牙高、 大径小径。这是最可靠的办法，因为螺纹是标准/半标准的，剖面上一量就能确认是哪种 规格，也能发现非标的情况。

**内腔和内螺纹**：外螺纹好办，内螺纹扫描探头进不去。小口径内螺纹用工业 CT 取 内部结构最稳妥；也可以用硅胶翻模取内腔形状再扫模。我们按口径和客户预算选方案。

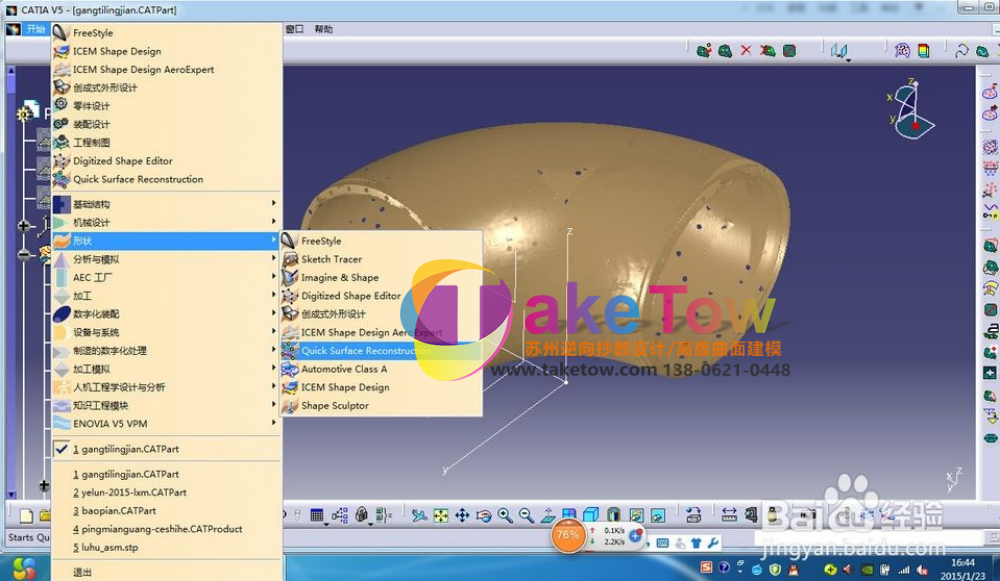

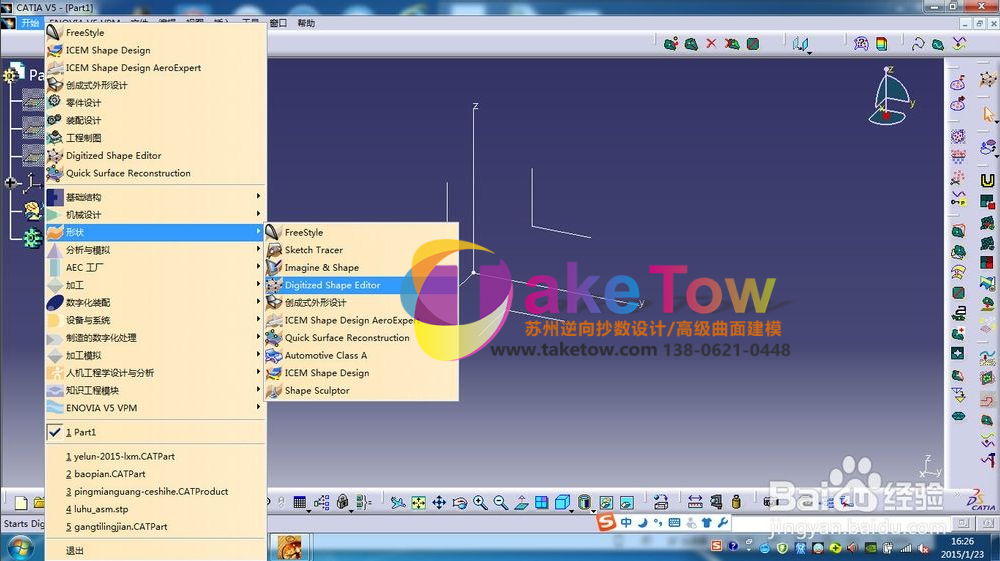

建模的技术要点

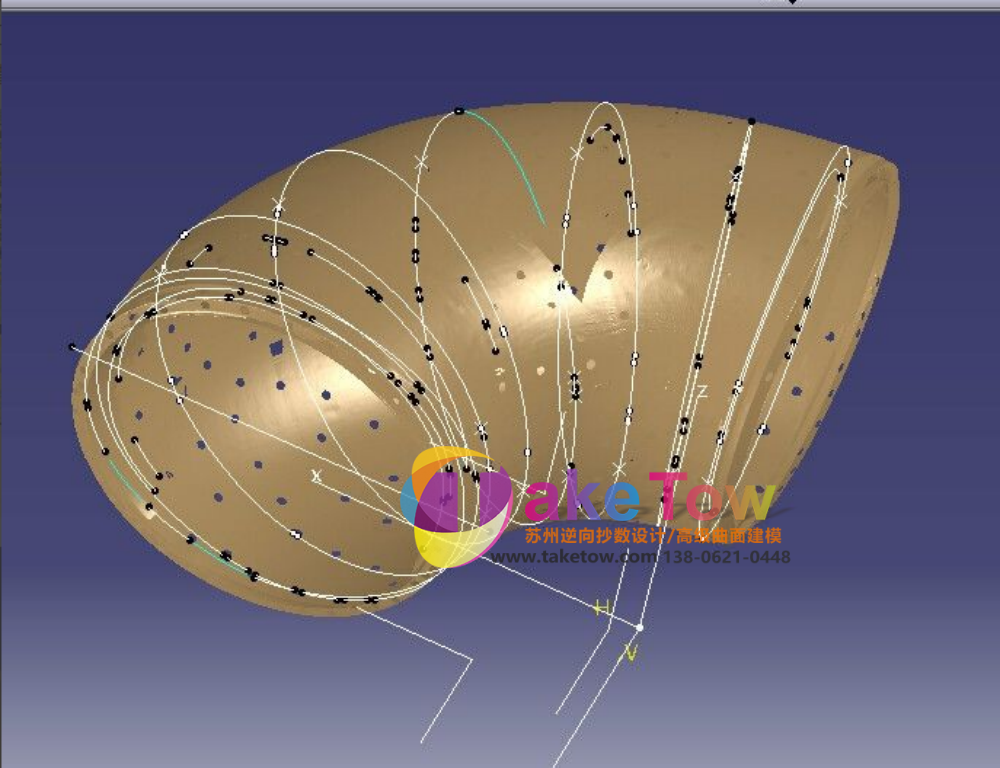

**一、先定轴线**。回转体建模的第一步是把轴线定准，后面的截面旋转、螺纹生成都 靠它。轴线从点云拟合圆柱/圆锥得到，不能凭目测。

**二、螺纹按实测参数生成**。确认螺纹规格后，按测得的牙型角、螺距、锥度生成 参数化螺纹。这里有个坑：很多管件用的是"接近标准但不完全标准"的螺纹（尤其进口 设备上的件），套标准值必漏。所以实测优先于查表。

**三、密封面单独处理**。端面密封的平面度、锥面密封的角度（24°、37° 这些有 公差带）、O 圈槽的深度和宽度，这些单独建特征、单独标公差，不跟着主体曲面走。

**四、扳手面与滚花**。扳手面（六方、八方）的对边尺寸、滚花的节距按实测。这两个 是装配操作面，尺寸错了扳手套不上。

**五、倒角与去毛刺**。管件端口的内外倒角影响装配导向和密封，按实测建。

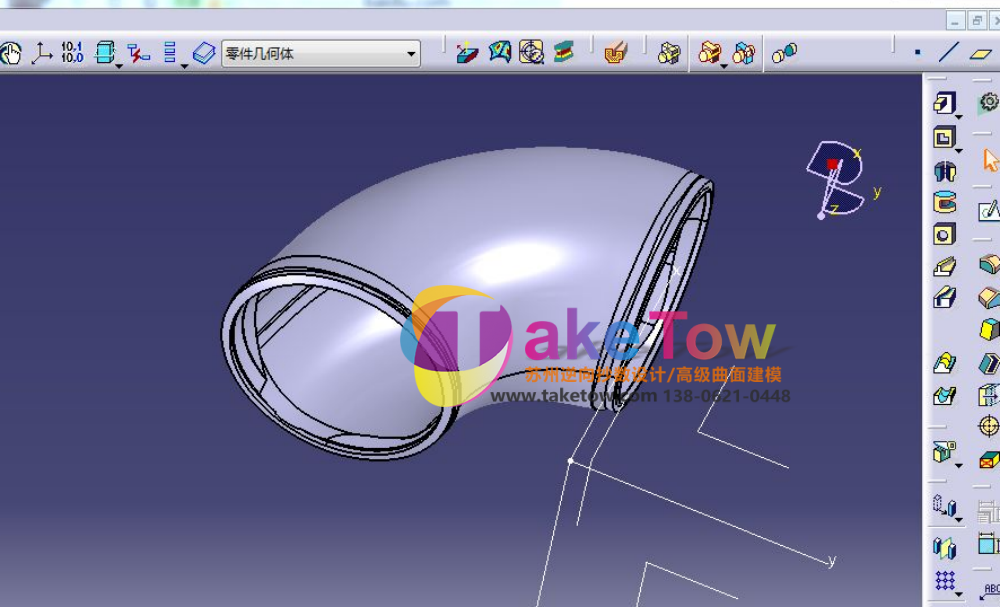

校核与交付

建完模做两项校核：一是**与配套件的配合校核**——如果客户能提供配套的管或接头， 我们做虚拟装配，确认旋合长度、密封面接触情况；二是**通径检查**——管件的内通径 是流量关键，逐段量，最小处标出来。

交付数模（STEP/IGES/X_T）+ 二维工程图。二维图上螺纹规格、密封面角度、O 圈槽 尺寸、通径都标清楚，拿着这张图可以直接下料加工或者开模。

同类型的活还能怎么接

液压接头、气动快插、水管接头、医用管路接头、设备上的各类过渡嘴，这一类标准度 高、数量多、单件小的件，我们做过不少。批量复刻时成本优势明显——一次建模， 后面直接按图加工，不用再依赖进口原件的价格。
