节气门总成逆向建模设计｜装配体级别的抄数要怎

单个零件逆向和总成逆向是两码事。节气门这种总成件，里面有阀片、轴、回位弹簧、 位置传感器一堆零件，建的不只是形状，还有它们之间的配合关系。

总成件跟单件差在哪

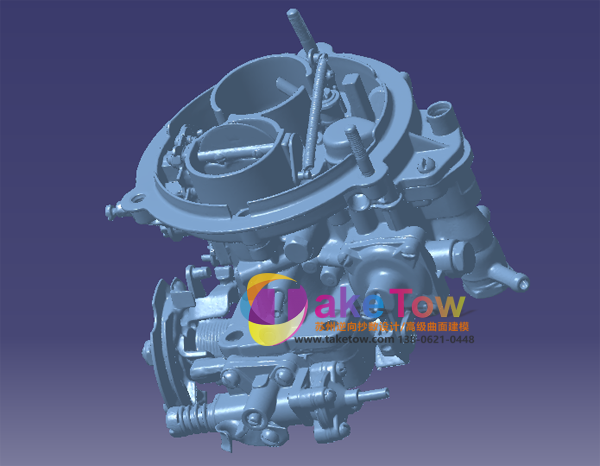

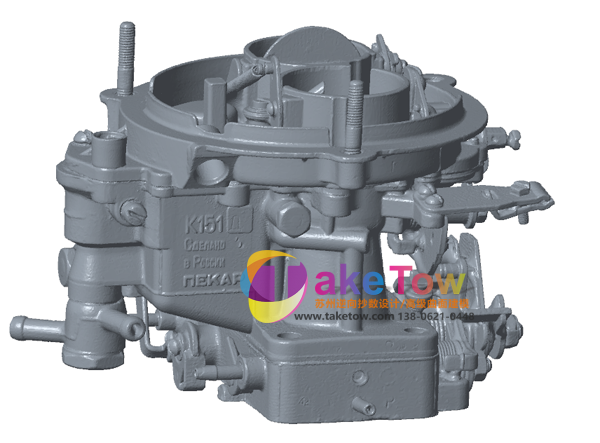

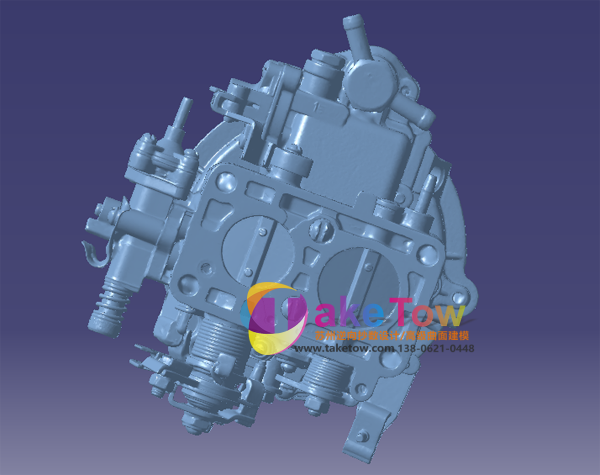

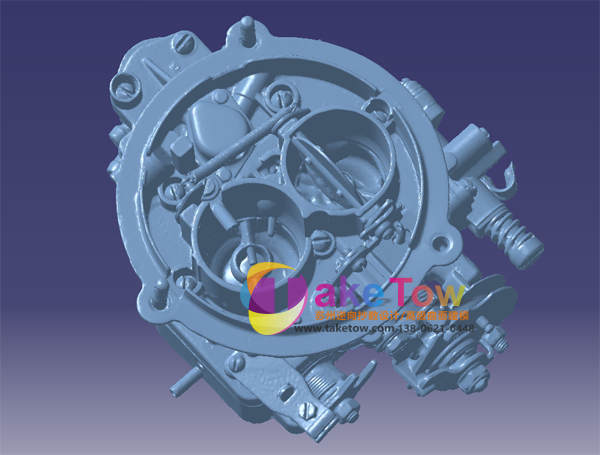

客户手上一只节气门总成，要全套数模。这类活跟单个壳体逆向的区别在于：

单件逆向只管"这个件本身长什么样"，总成逆向要管"这一堆件怎么装到一起、各自怎么 动"。多出来的工作量不是扫描，是**拆装记录、配合关系还原、运动校核**。

所以接总成件的活，第一步不是扫描，是拆——而且拆之前要拍照记录装配顺序、垫圈位置、 弹簧预紧方向。拆完不记录，装回去都不知道原来怎么装的，建模更无从下手。

拆解与逐个处理

节气门总成拆开大致分这几块：阀体（壳体）、阀片（蝶阀圆盘）、阀轴、回位弹簧、 位置传感器座、怠速旁通道。

**阀体**：最复杂的件，外面有进气管接口、传感器安装座、水管接头，里面有阀腔和 旁通道。内腔形状影响进气流量，是重点。阀腔与阀片的配合面（阀片关闭时贴合的 那圈密封面）精度要求高，单独建特征。

**阀片**：一个圆盘，但厚度、边缘倒角、与阀轴的固定方式都有讲究。阀片关闭时跟 阀腔的贴合角度决定密封性，这个角度从装配状态实测，不能按"垂直"想当然。

**阀轴**：细长回转件，两端的轴承位、与阀片的连接槽、回位弹簧挂钩位都要建。轴 的同轴度直接影响阀片转动是否卡滞，建完要做同轴度检查。

**弹簧、传感器座**：标准件不用建，只建安装接口。弹簧要记录自由长度和预紧状态， 这个数据建模里体现不出来，但写进技术说明里，装配时有依据。

建模的技术要点

**配合关系优先**。总成建模最容易出的错是"每个件都建得很漂亮，装一起对不上"。 我们的做法是先建阀体（基准件），其余各件在阀体的装配坐标系下建模，边建边校核 配合尺寸。阀片在阀腔里的转动包络留够间隙，阀轴与轴承孔留配合公差。

**同轴度与跳动**。阀轴两端轴承孔的同轴度，在数模里量出来标进二维图。这个指标 直接影响阀片开关是否顺畅，是节气门的关键质量项。

**运动校核**。阀片从全关到全开（一般是 0~90°左右，具体按实测）全程做运动包络 检查，看有没有跟阀腔干涉。全关位置检查贴合密封，全开位置检查流通截面。这一步 静态看不出来，必须模拟转动。

最后交了什么

交付全套零件数模（STEP/IGES/X_T）+ 装配体文件 + 装配爆炸图 + 二维工程图（含 配合公差与形位公差）。另附一份装配记录，把拆解时的顺序、弹簧预紧方向、垫圈位置 写清楚，客户照着能原样装回去。

这套数据的用途：复刻备件、改型设计（比如加大阀腔直径提升进气量）、质量分析 （对比不同批次总成的差异）。

什么样的总成件我们接

能拆、能装回去的机械总成基本都能接：节气门、水泵、机油泵、各类阀体、小型减速箱、 锁具总成。含电子元件的我们只做机械结构部分，电子部分不拆不测。带安全属性的件 （制动、转向相关）只做几何测绘，不做性能判定，其余由客户自行验证。
