排气歧管逆向建模｜四根支管的空间走向怎么量准

走向全靠空间撑着，弯一个角度不对就装不上去。这类件我们从中心线入手反推数模。

这只件卡在哪

排气歧管连着缸盖和排气系统，四根支管从法兰盘引出来，要按严格的等长关系在空间里绕 一圈再汇合。曲面是扭曲的，走向是三维的。

这种形状用常规量具基本测不出来。卡尺能量法兰孔距，量不了支管在空间的弯曲半径和走向 角度。原厂图纸不外流，做改型和备件的客户就卡在这一句上：画不出图。

现场怎么扫

铸件表面粗糙、局部还反光，先做显像处理，保证点云覆盖率。

歧管上了旋转台，分多站扫描。支管的弯曲区适当加密——弯曲段是曲率变化最大的地方， 点稀了拟合出来的中心线就跑偏。

法兰平面、螺栓孔、密封面单独加密采集。这几处是装配基准，误差在这里最致命。

支管之间有缝隙和互相遮挡的区域，从正面扫不到，我们从内侧补扫，避免拼接后出现数据 断层。焊缝位置、管口直径、壁厚变化也逐处记录，这些是后面还原工艺的依据。

最难的一关

中心线。

四根支管用不用等长、弯曲半径多大，直接决定各缸排气的顺畅程度。外表扫得再漂亮，中 心线提错了，整个件就是废品。

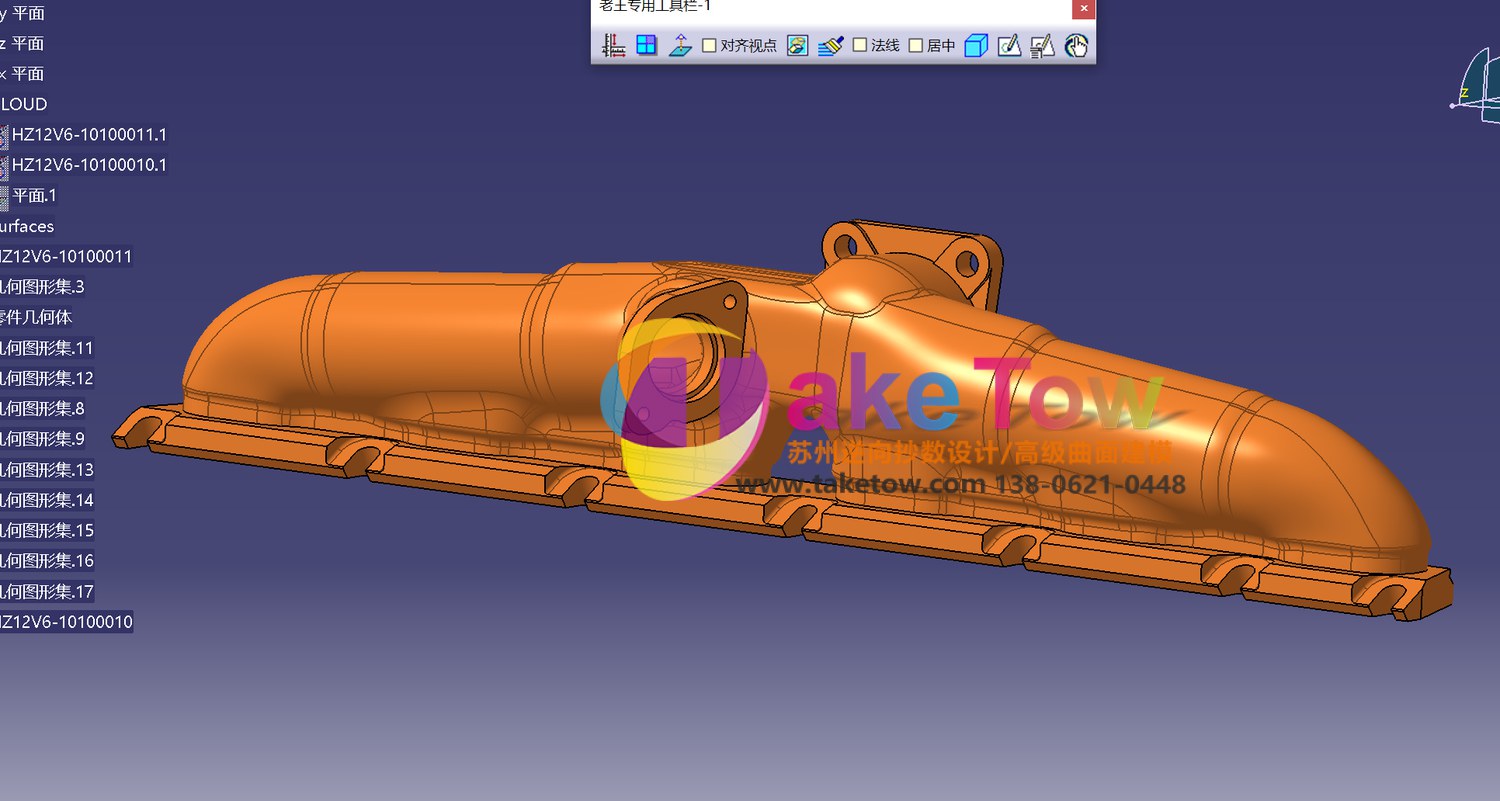

我们的做法是先按法兰平面和缸盖安装方向把点云摆正到设计坐标系，再从点云里提取四根 支管的三维中心线，逐个核对弯曲半径和等长关系。中心线确认之后，才按中心线放样曲面， 弯头区做过渡光顺。

第二个坎是四管汇合处。汇合区的内部流道如果还原出台阶或尖角，排气阻力会变，改型件 的性能就跟原件不一样了。这一段我们按点云逐层还原内部通道，再做顺滑性检查。

最后交了什么

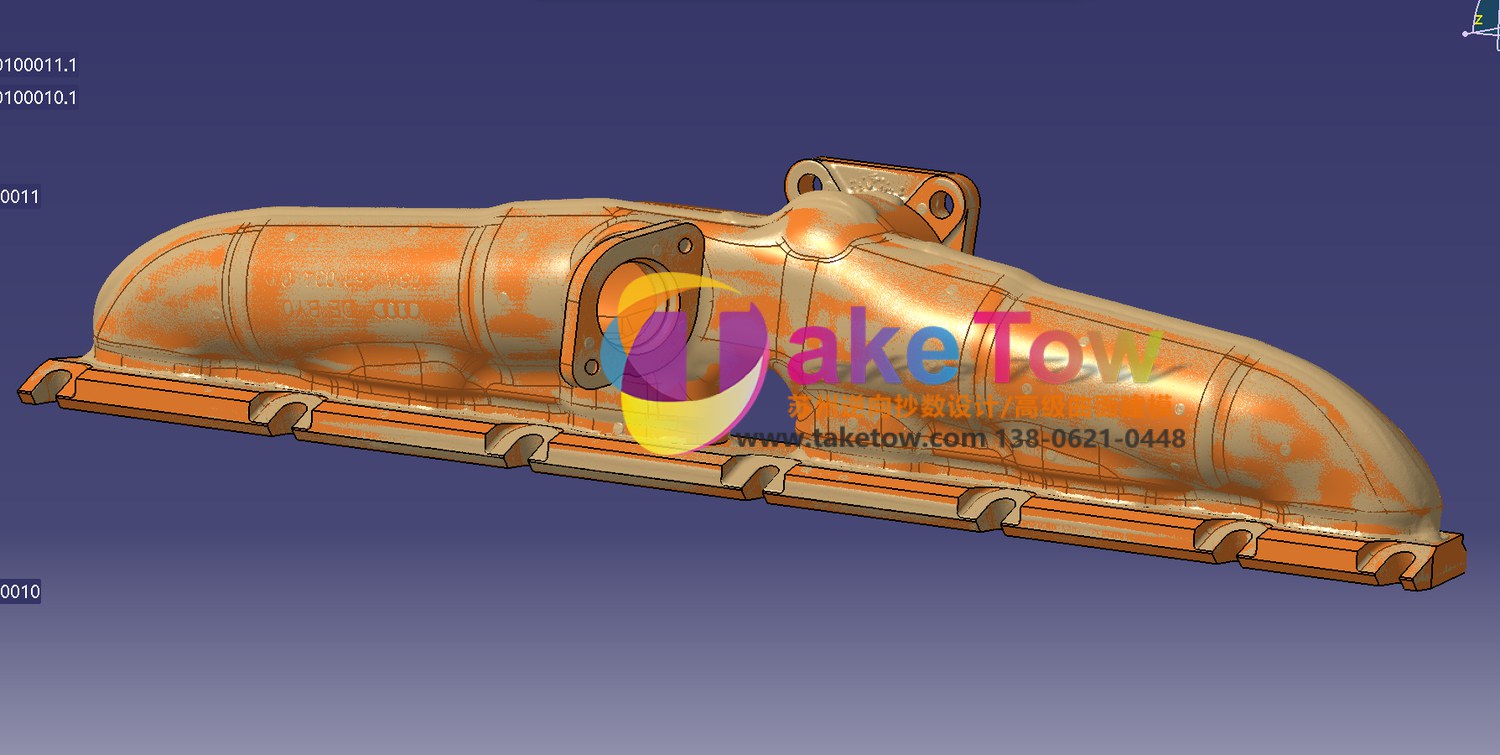

三道核对：重建模型跟原始点云整体比对，出偏差图谱；查管内流道够不够顺滑连续，有没有 台阶、缩口、尖角；法兰跟缸盖配合面做虚拟装配，核对孔位对中和密封面贴合。

工艺这边也对接好了：按铸造或焊接工艺核对分型方向和拔模斜度，数模可以直接拿去开模， 或者做焊接胎具。

交付三维数模、原始点云和偏差报告，需要的话也出二维工程图。

同类型的活还能怎么接

排气管路、进气管、中冷管路、各类弯管件，都是中心线优先的路子：先把空间走向和弯曲 半径定死，再放样曲面。这类件我们还会把中心线换算成弯管加工参数——每段直线长度、 弯曲角度、旋转角，直接给弯管机上用，批量生产一致性有保障。

提醒一句：排气歧管这类高温件长期使用会热变形，扫出来的形状未必是设计形状。如果客户 是要做性能改型，最好先确认手上的实物有没有过热变形，必要时我们按对称特征和法兰基准 做还原判断。
