排气歧管与涡轮蜗壳逆向建模

排气歧管和涡轮蜗壳是典型的"里子比面子难"的件——外面看得见的壳体好建，里面 藏着的流道才是真功夫。这类件逆向，一半工作量在看不见的地方。

这类件难在哪

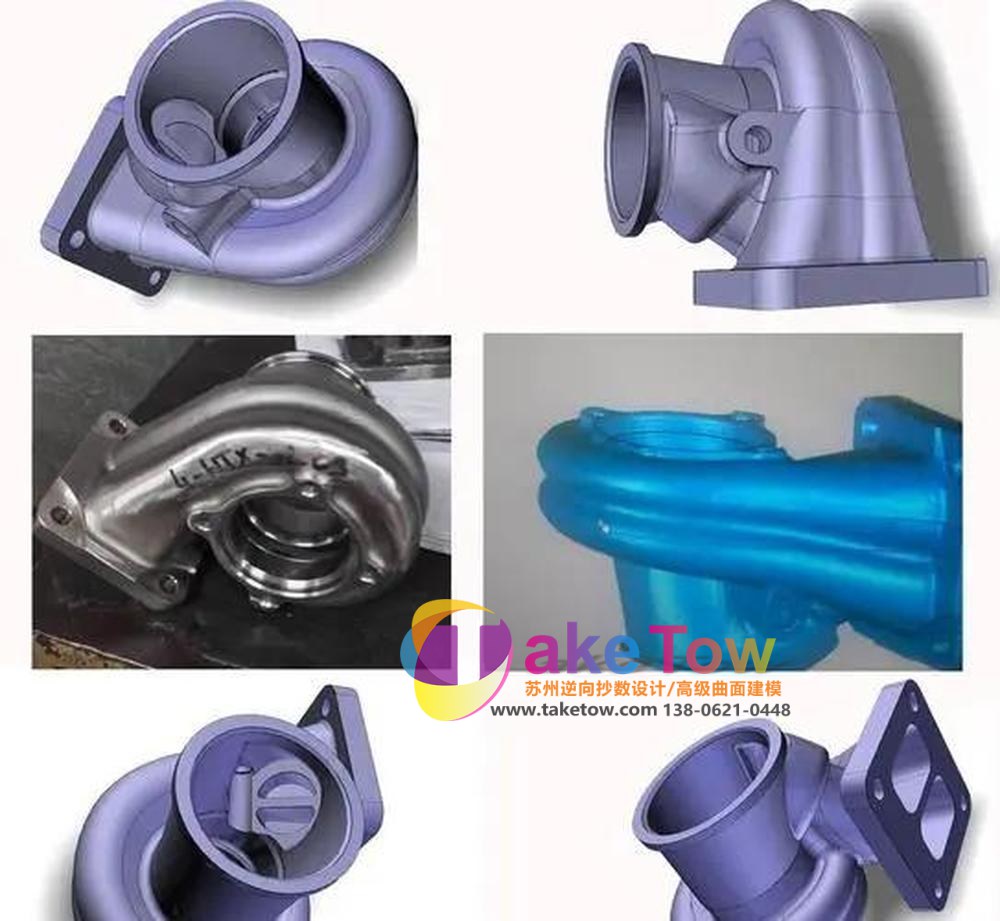

排气歧管把发动机各缸的废气汇到一处，涡轮蜗壳把废气引导到涡轮叶片上。两者的共同 点是：**内部流道的形状决定性能，而流道形状是空间扭曲的变截面通道**，用卡尺量不 到，用三坐标测不全。

外表面形状反而不重要——歧管和蜗壳装在发动机舱里，没人看它的外观。所以这类件的 逆向，重心跟外观件完全不同：外观件要求曲面光顺，流道件要求截面连续、壁厚均匀、 流道走向准确。

数据从哪来

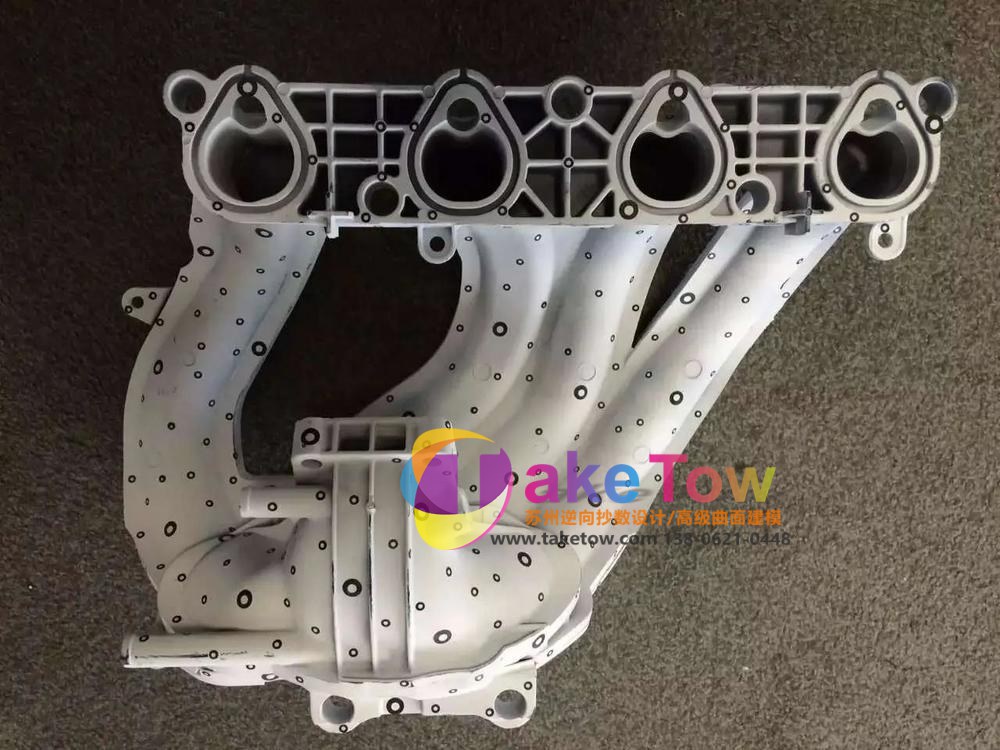

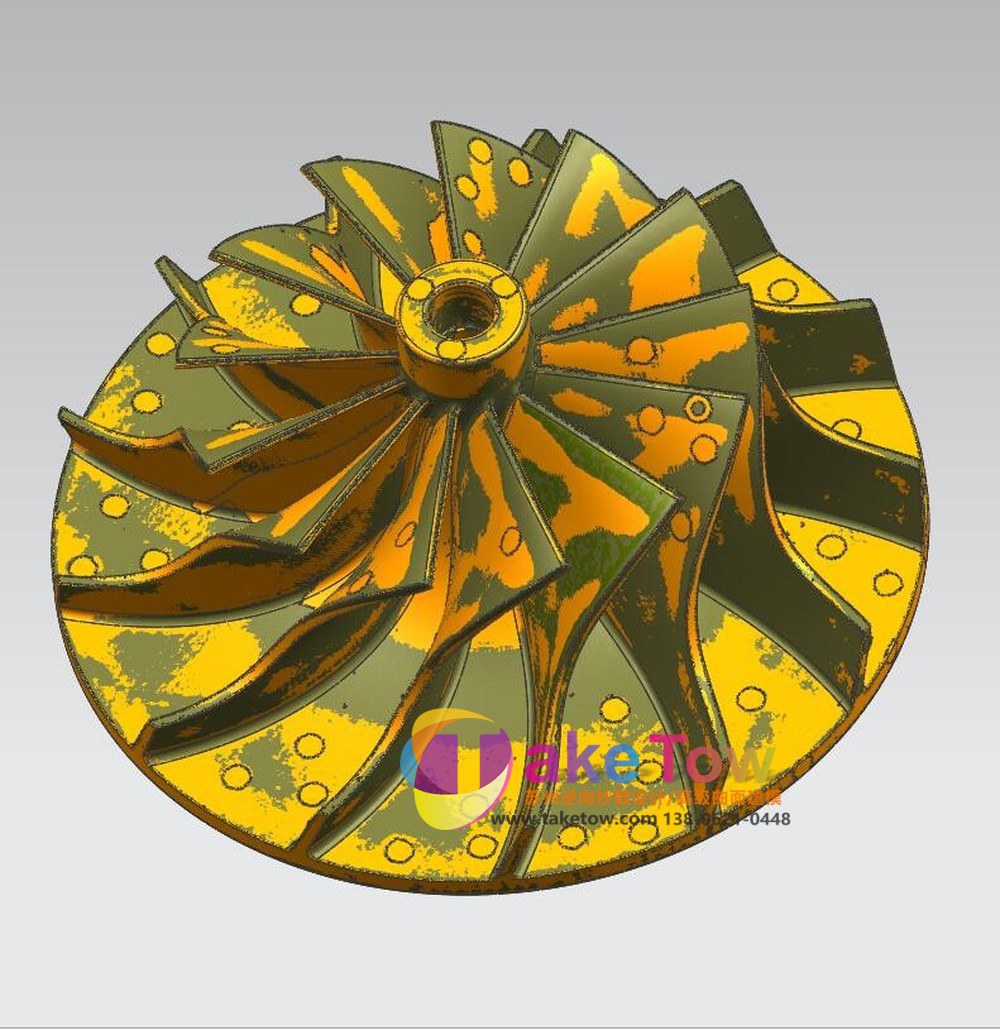

流道是封闭在壳体内部的，普通三维扫描只能扫到外表面，扫不到里面。两种办法取内部 数据。

一是**分体扫描**：如果手上有报废件或者可以解剖的样件，沿流道中心剖开，分两半 分别扫描内部型腔，再把两半的数据按剖面拼接回完整流道。这是最直接的办法，缺点是 要破坏样件。

二是**工业 CT**：不破坏样件，X 光穿透扫描直接得到内外完整结构，分辨率可以做到 数微米到数十微米量级。歧管、蜗壳这种壁厚较大的铸铁件，CT 穿透有一定限制，但 中小尺寸件完全够用。CT 的代价是扫描耗时较长（小时级）和成本高一些。

我们接这类活，先问客户能不能接受破件：能破就分体扫，省钱快；不能破就上 CT，多 花点钱保全样件。

建模的技术要点

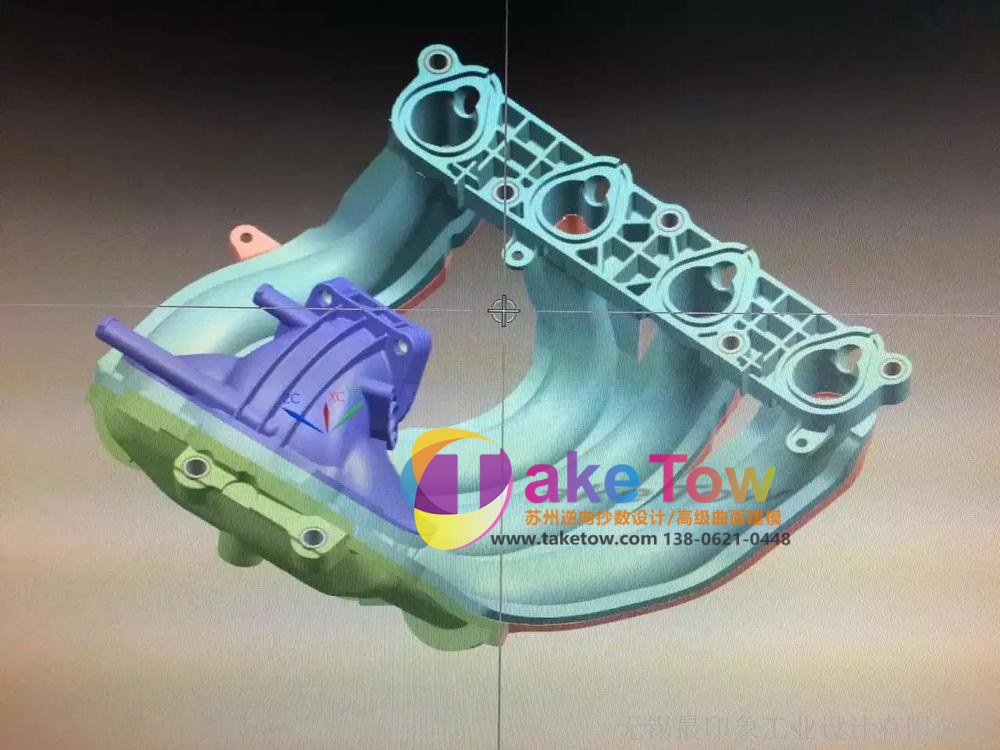

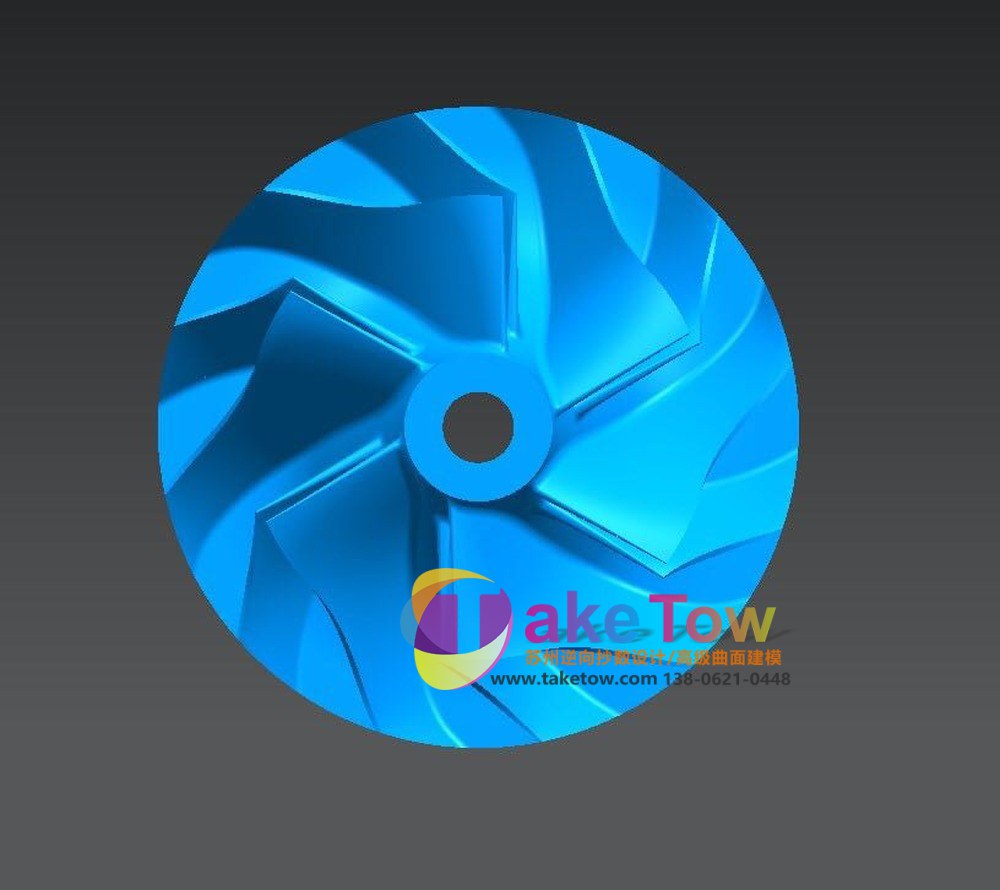

**流道中心线先行**。拿到流道点云后，先提取流道的中心线曲线，再以中心线为骨架 生成变截面曲面。这样做的好处是流道走向和截面变化规律清晰可控，改截面参数就能 派生新方案。反过来的做法（直接拟合曲面）容易在截面变化处出现扭曲。

**壁厚检查**。流道件最受关注的是壁厚——壁厚不均是热裂的主要诱因。建完模沿流道 取一圈截面测壁厚，最薄处标出来告诉客户。铸铁件一般控制在 4~5mm，薄了容易裂， 厚了热响应慢。

**法兰面与安装位**。歧管要跟缸盖对接，蜗壳要跟增压器中间体对接。法兰面的 平面度、螺栓孔位置、定位销孔位置，这三个直接决定装不装得上、漏不漏气。法兰面 单独建平面特征，孔位按点云实测，公差单独标。

**拔模与铸造圆角**。铸造件有拔模斜度和铸造圆角，建模时要建出来——这不是为了好看， 是为了模具能做、铸件能脱模。圆角半径按实测取，位置在壁厚过渡处尤其要注意。

交付与延伸

交付完整数模（STEP/IGES/X_T）+ 壁厚检测报告 + 二维图。这套数据的用途不止复刻： 客户可以在数模上改流道截面做性能对比件，改完直接 3D 打印砂型或者开模验证，不用 再动实物样件。

做 CFD 流场分析的客户，我们也能给适合网格划分的水密网格（STL），曲面连续性和 实体封闭性都按分析口径处理过，导入分析软件不会报错。
