皮卡汽车尾箱逆向测绘案例

皮卡后尾箱（货厢盖）这种件，尺寸大、曲面缓、刚性好，扫它本身的难度不高—— 难的是扫完以后跟整车的配合怎么对。大件逆向的功夫，一半在件外。

这只件卡在哪

客户在做皮卡改装件，货厢盖要跟原车货厢的止口、锁扣、铰链位严丝合缝。手上有原厂 货厢盖一只、整车一台，要的是能直接开模的盖子数模，而且要保证盖子装到车上不翘、 不旷。

这类大覆盖件单独扫出来是一套数据，装到车上对不上是另一回事。大件扫描累积误差比 小件显著，尺寸大误差跟着放大，所以全局控制是关键。

现场怎么扫

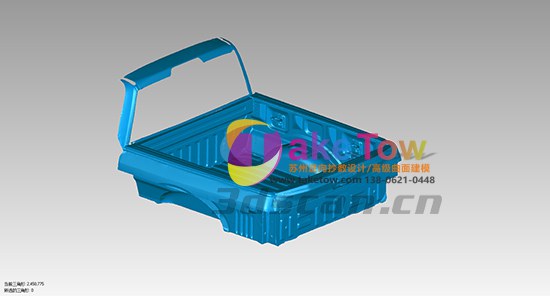

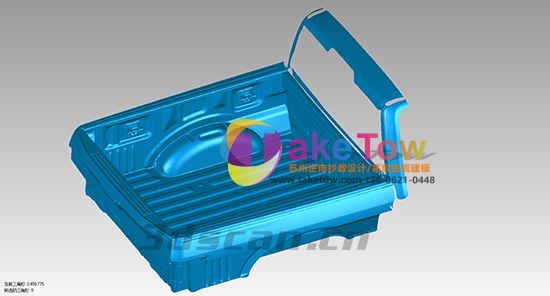

两步走。第一步扫盖子本身：反光漆面喷显影剂，分多个站位覆盖正面、侧面、内腔，配 摄影测量做全局控制，把大尺寸下的拼接累积误差压住——这一步不做，扫到另一头误差 可能已经积累到零点几毫米，装配必翻车。

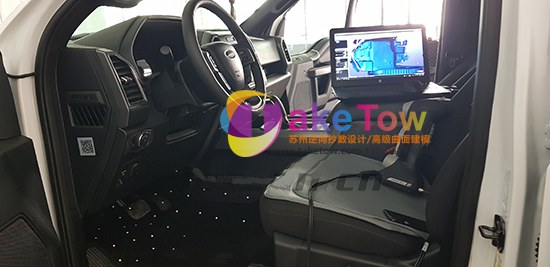

第二步扫车身配合区：货厢止口、铰链座、锁扣座单独扫一遍，跟盖子的数据统一到同一 个坐标系。有了这套"配合区数据"，建模时就能直接校核盖子边缘和车身的间隙面差。

最难的一关

坐标统一和边缘校核。盖子数据和车身配合区数据是分开扫的，怎么拼到一个坐标系里？ 我们靠盖子和车身上共用的基准标记点配准，再用实车上的实测距离复核，两点校验。

边缘配合是改装件最常见的翻车点：盖子边缘的翻边形状、下探深度，直接决定装车缝隙 好不好看。我们把边缘区的数模跟车身止口做了逐段面差校核，超差区在数模上修顺，客 户确认后再定稿开模。

最后交了什么

交付货厢盖完整数模（STEP/IGES/X_T）+ 边缘配合面差校核报告 + 二维工程图。数模按 模具口径出，分型面位置跟客户模具厂沟通后划定。后面同系列车型要出类似的盖子，车身 配合区数据还能复用，扫描量省一半。

同类型的活还能怎么接

货厢盖、引擎盖、尾门扰流板、车顶行李架基座，凡是要"跟原车对得上"的大覆盖件，都 建议把车身配合区一起扫进来。只扫单件是省了当场的事，装车对不上返工的成本高得多。
