找我们做汽车件逆向的，多半不是"想抄个外形"。常见的是三种情况：老款车停产，替换件原厂不供了；改装套件要跟车身对得上，手上却没有数模；模具改了几次，最早那套图纸早丢了。这三种活的共同点是——手里只有实物，要的是能直接开模或者能直接装配的数据。 车上的件，曲面只是表面功夫，真正难的是配合。包围要跟翼子板、大灯的间隙面差对上，内饰件要跟卡扣座、止口对上，底盘件要跟硬点、孔位对上。所以我们扫汽车件，眼睛盯的不只是外形。

一、我们接得最多的几类件

外覆盖件与改装包围

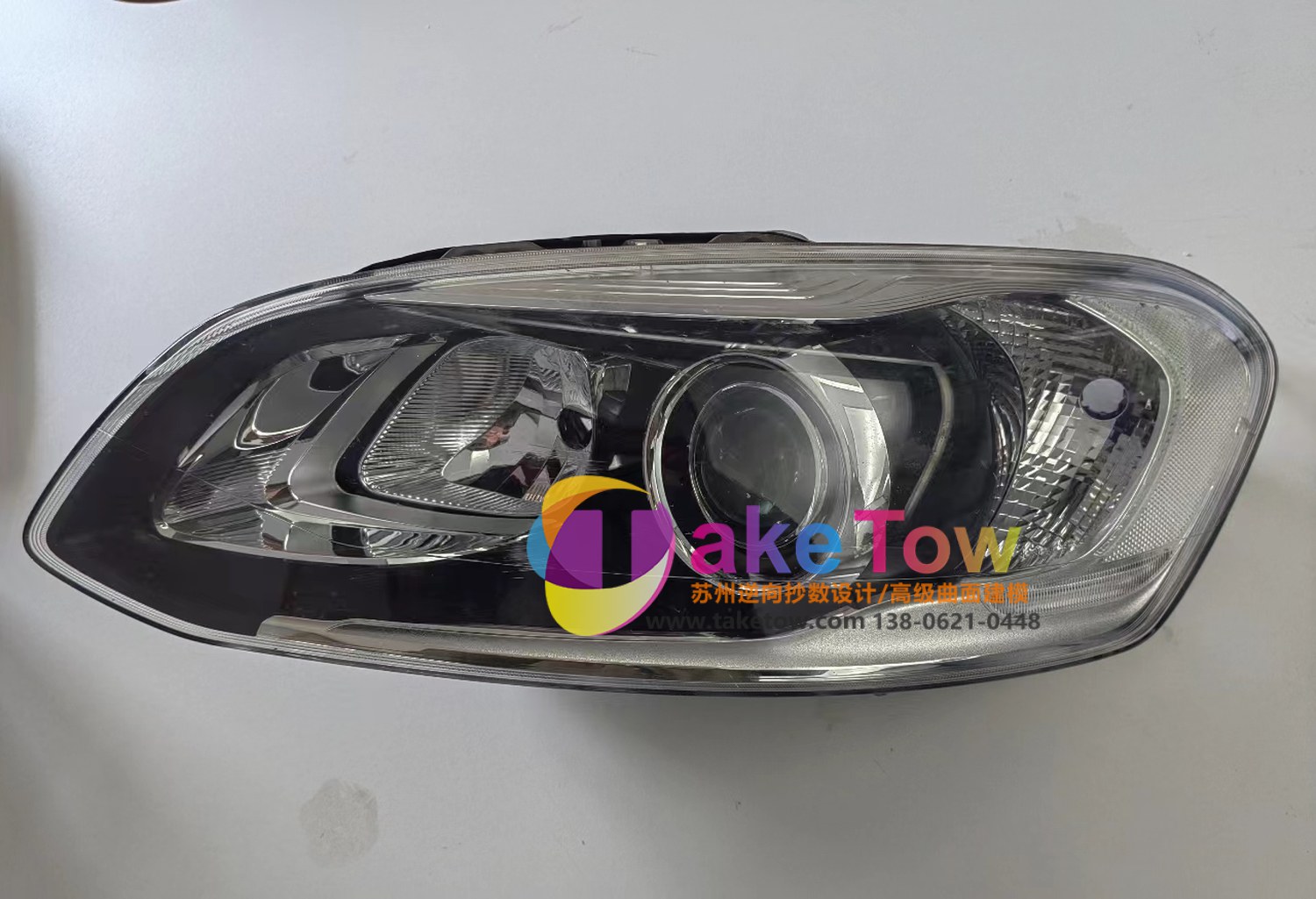

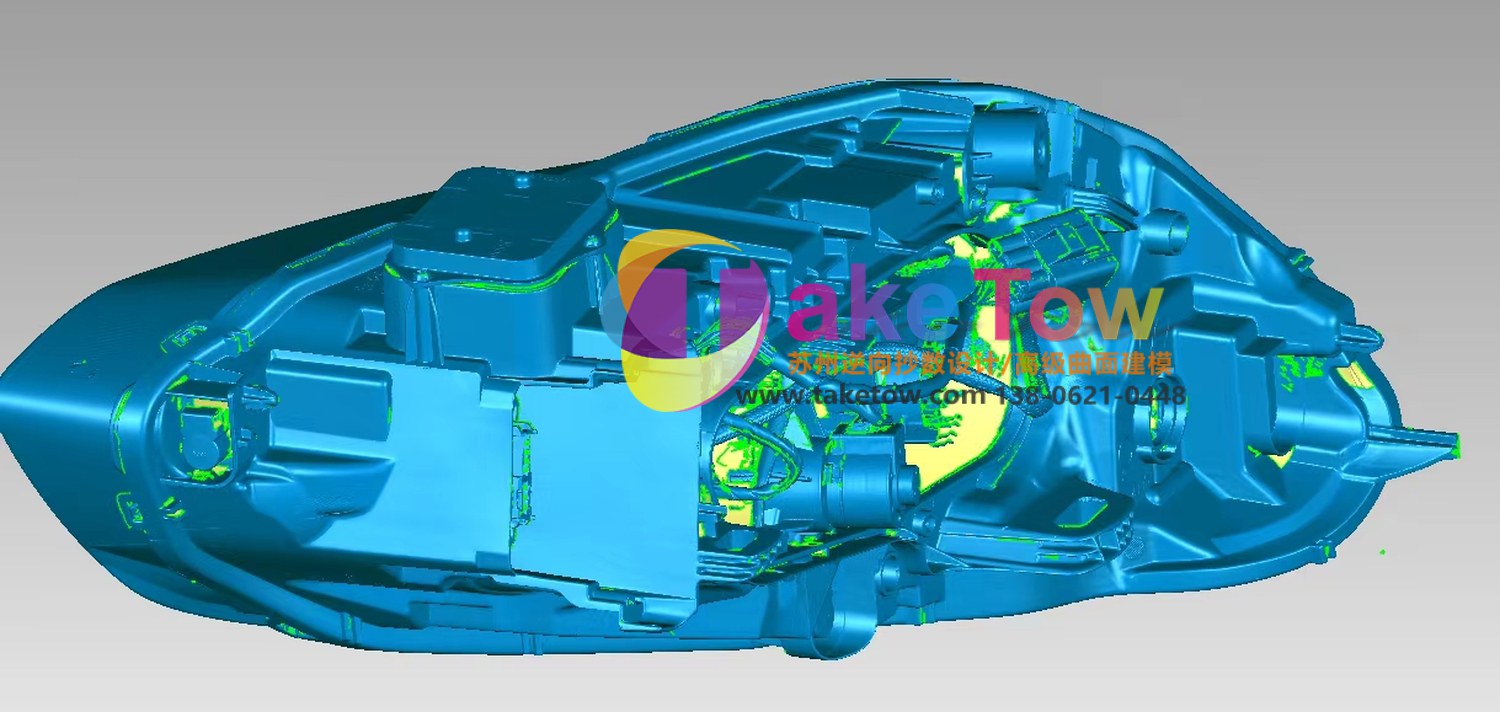

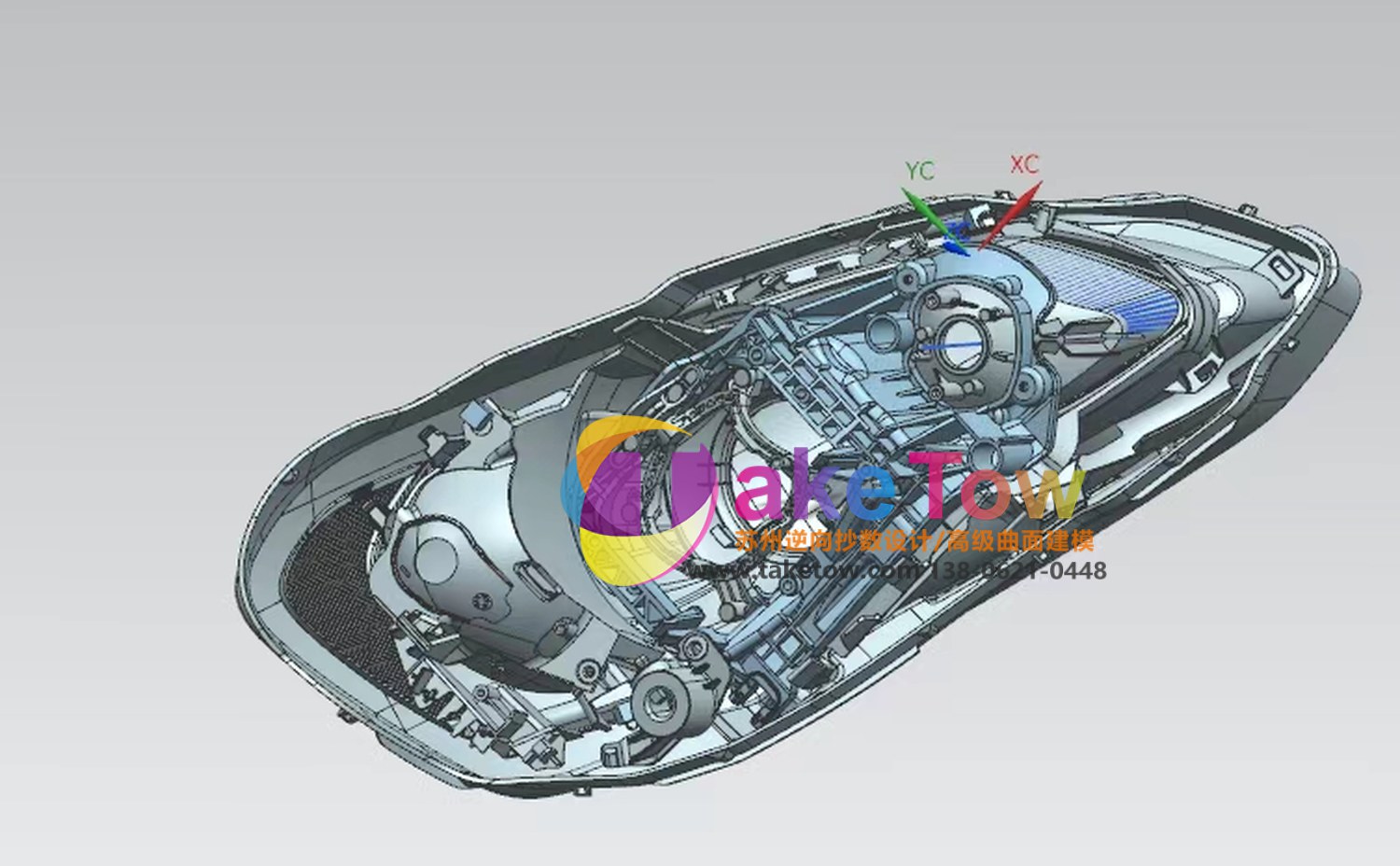

保险杠总成、前唇、后扩散器、侧裙、尾翼这些大包围套件，翼子板、引擎盖、车门钣金、轮眉，中网、大灯外壳、雾灯框、饰条，还有改装轮毂——轮毂逆向的量一直不小。 这类件面积大、曲面连续，用蓝光结构光扫，精度落在 0.02~0.1mm。麻烦在于漆面反光，亮黑和镀铬件会把光直接镜面反射掉，扫出来一片空洞。

内外饰塑料件

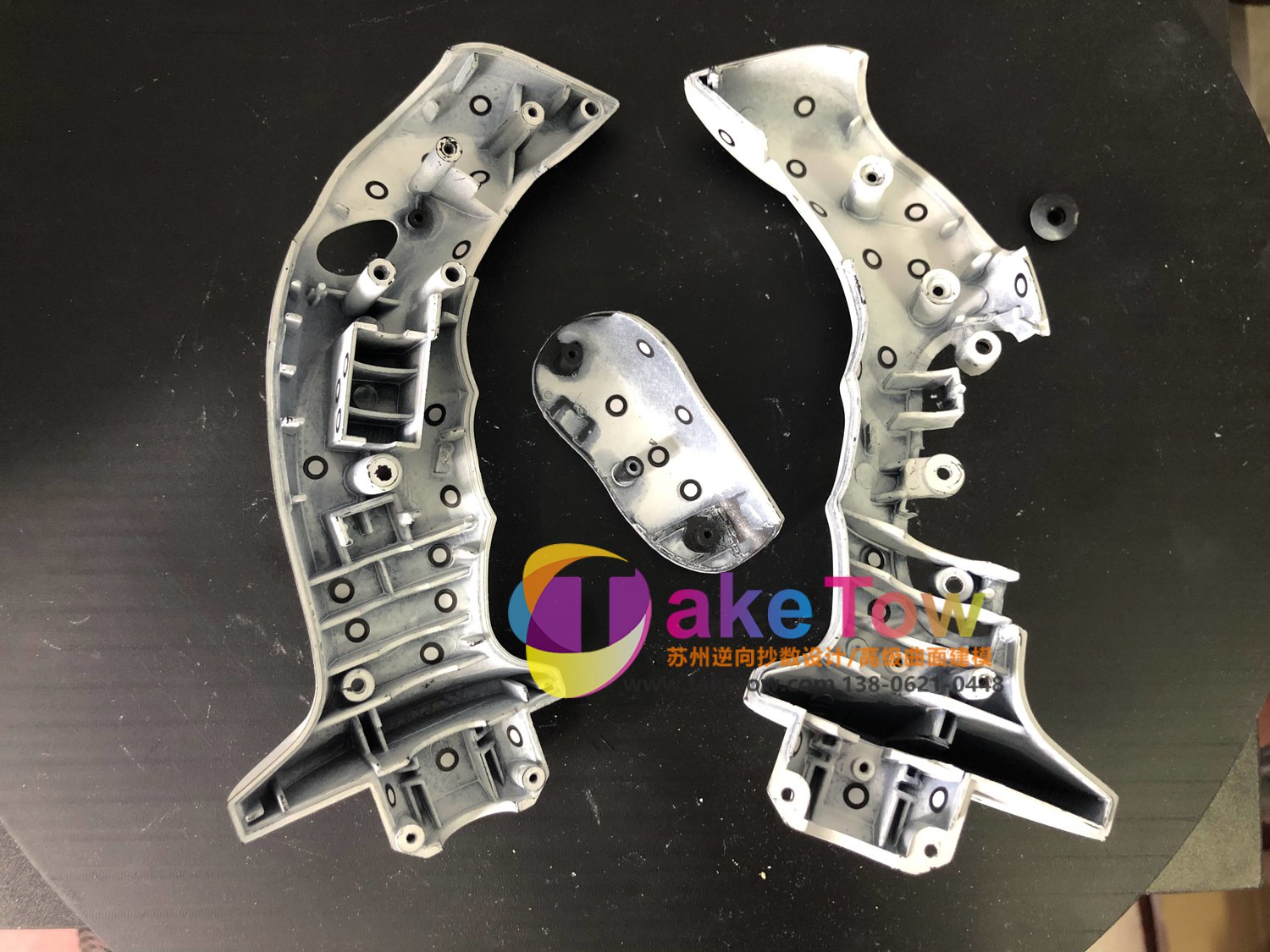

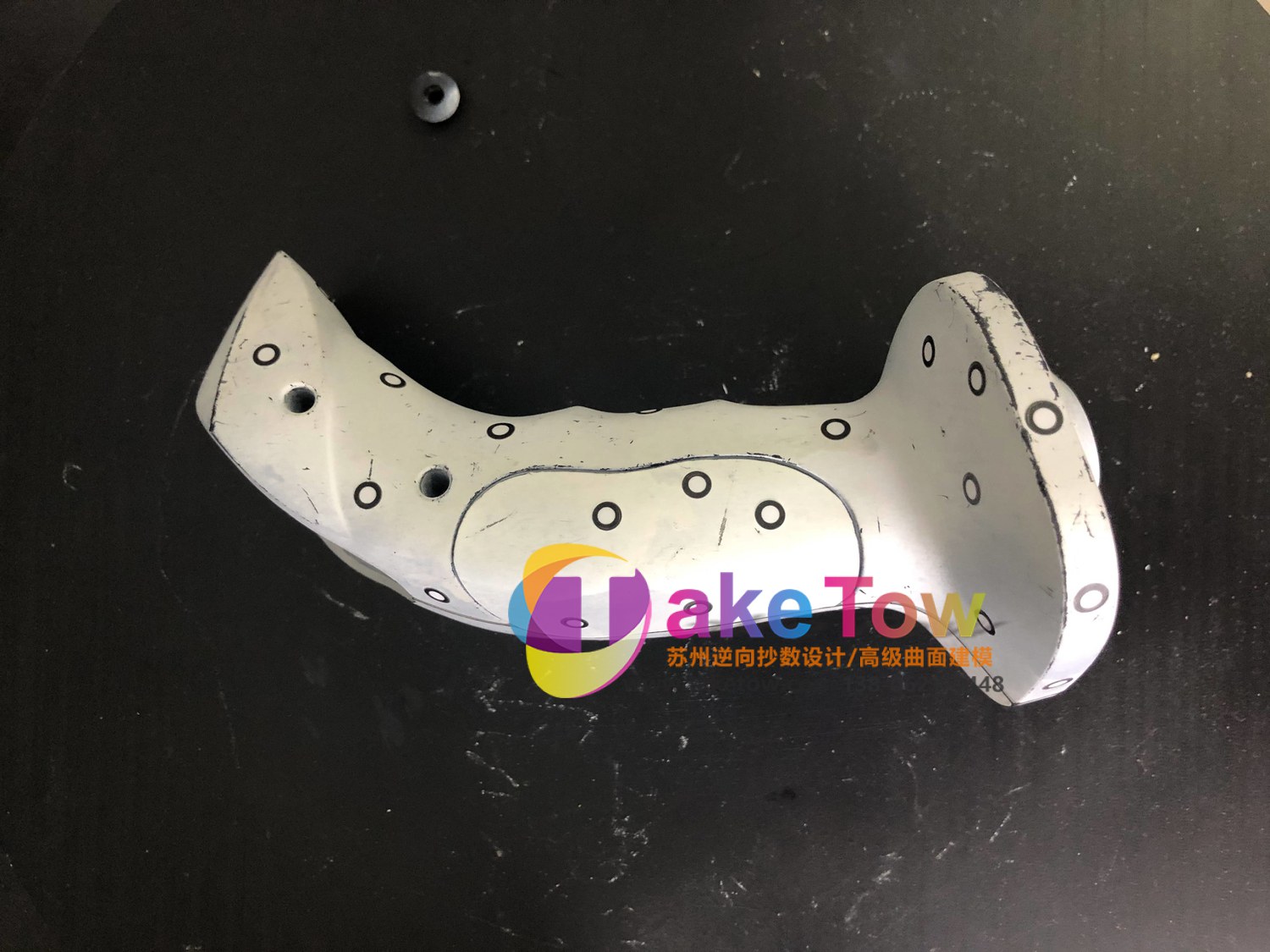

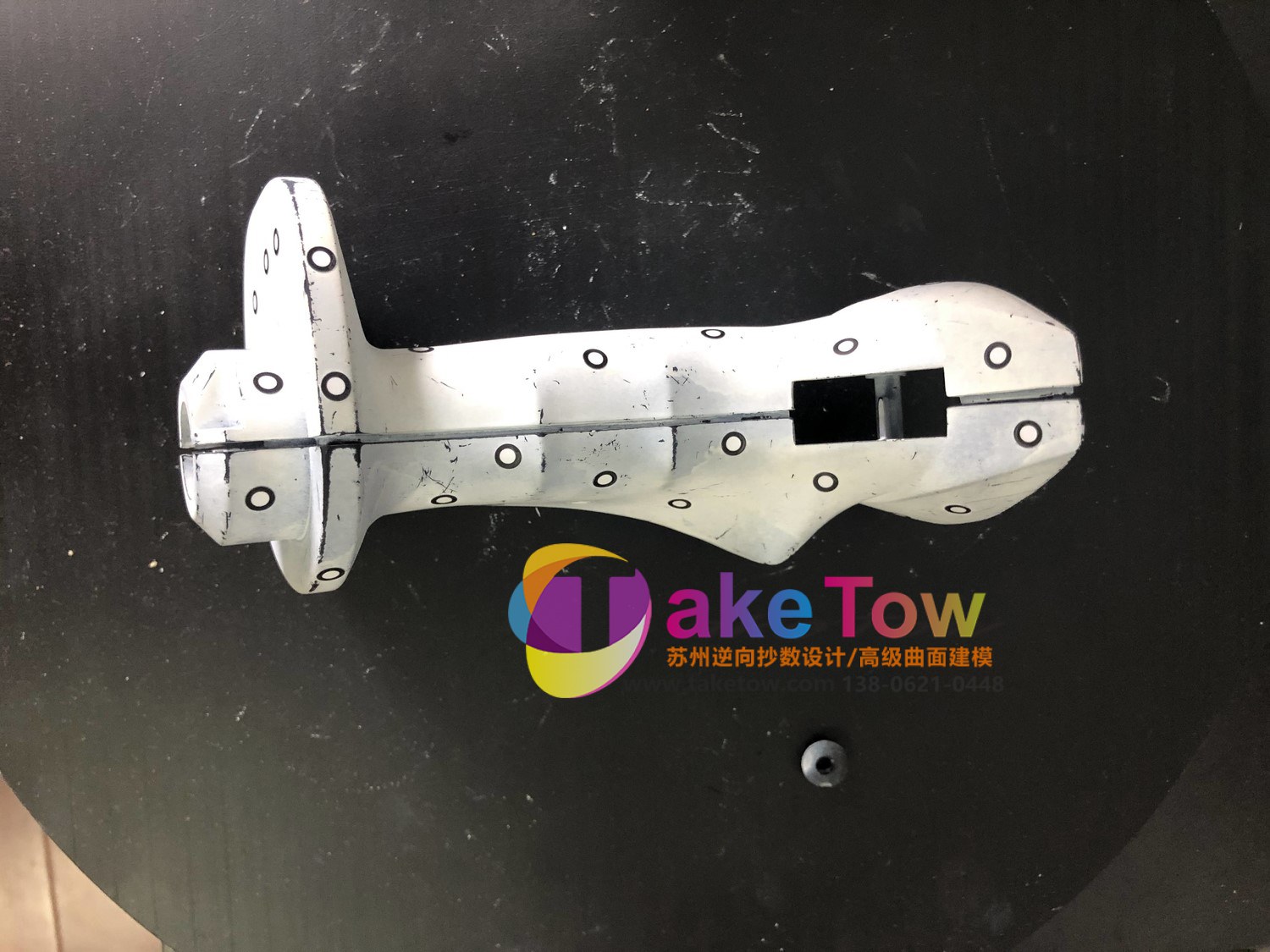

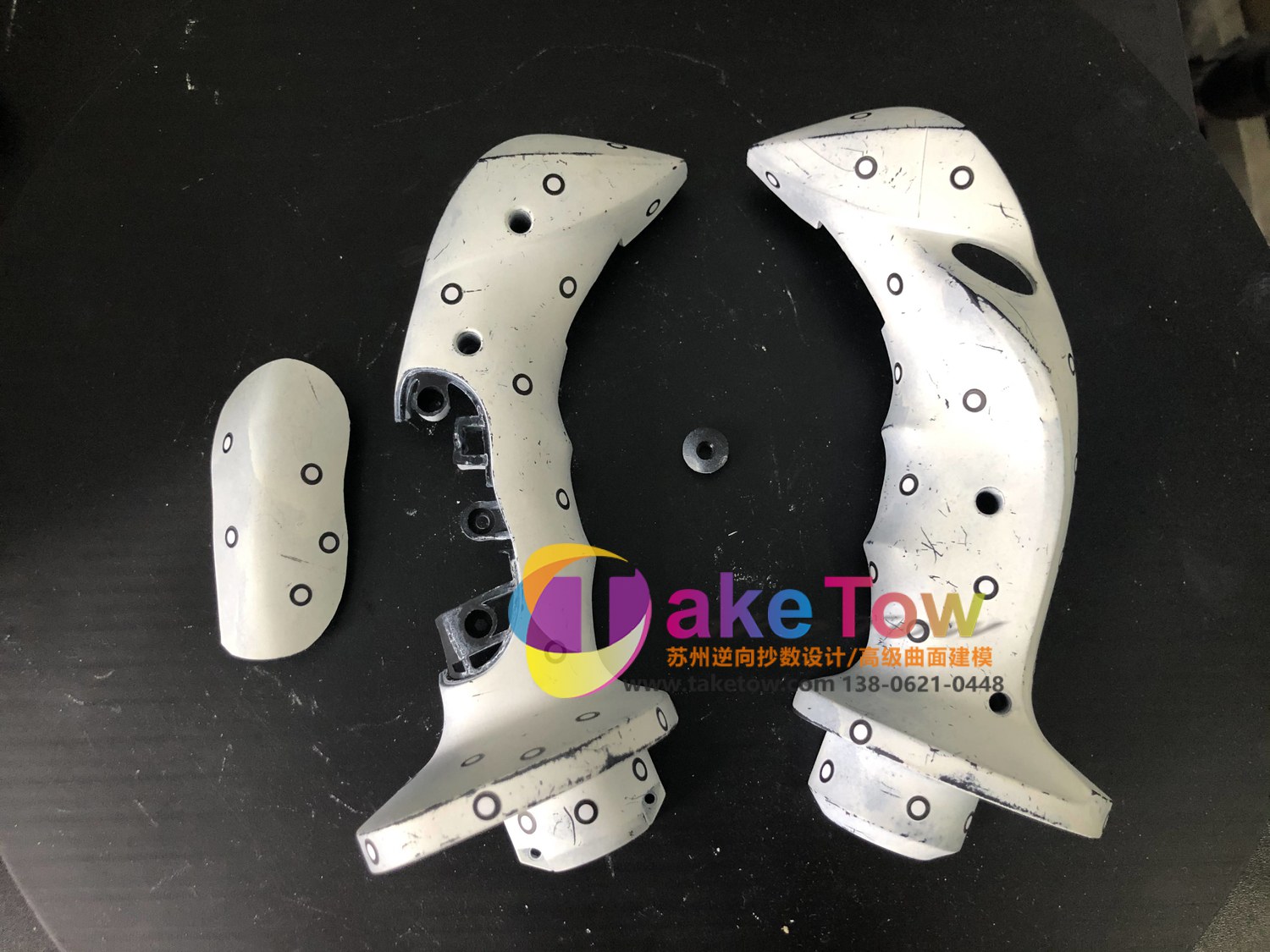

仪表台本体、副驾面板、中控外壳、车门内饰板、门板饰盖、扶手、门槛饰板、A/B/C 柱饰板、顶棚饰件、储物盒、手套箱壳体、座椅护板、头枕外壳，还有各类塑料卡扣、堵盖、橡胶防尘套。 注塑件没原厂图纸时优先逆向。这类件的重点不在曲面好不好看，在卡扣和止口——少建一个卡扣，装车就松。

底盘悬架类金属件

悬架控制臂、摆臂、转向节、减震器支座、副车架支架、底盘护板、电池包下护板（新能源这块现在多）、各类安装支架、转向拉杆、稳定杆连杆、吊耳。 测绘重点是安装硬点、孔位、装配基准。很多是为改装空气悬挂、升高套件、底盘加强件做的逆向。

进排气与冷却系统

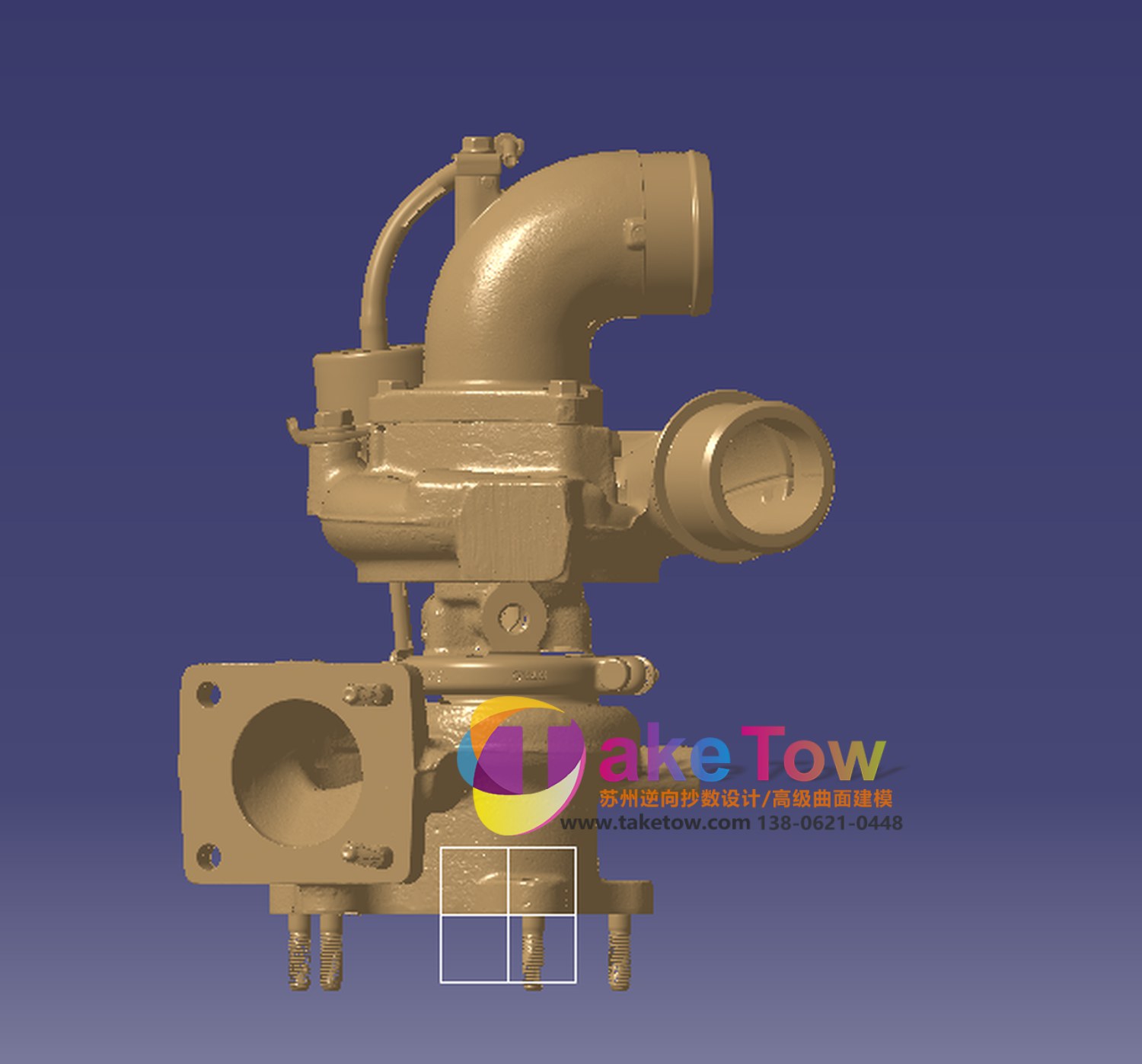

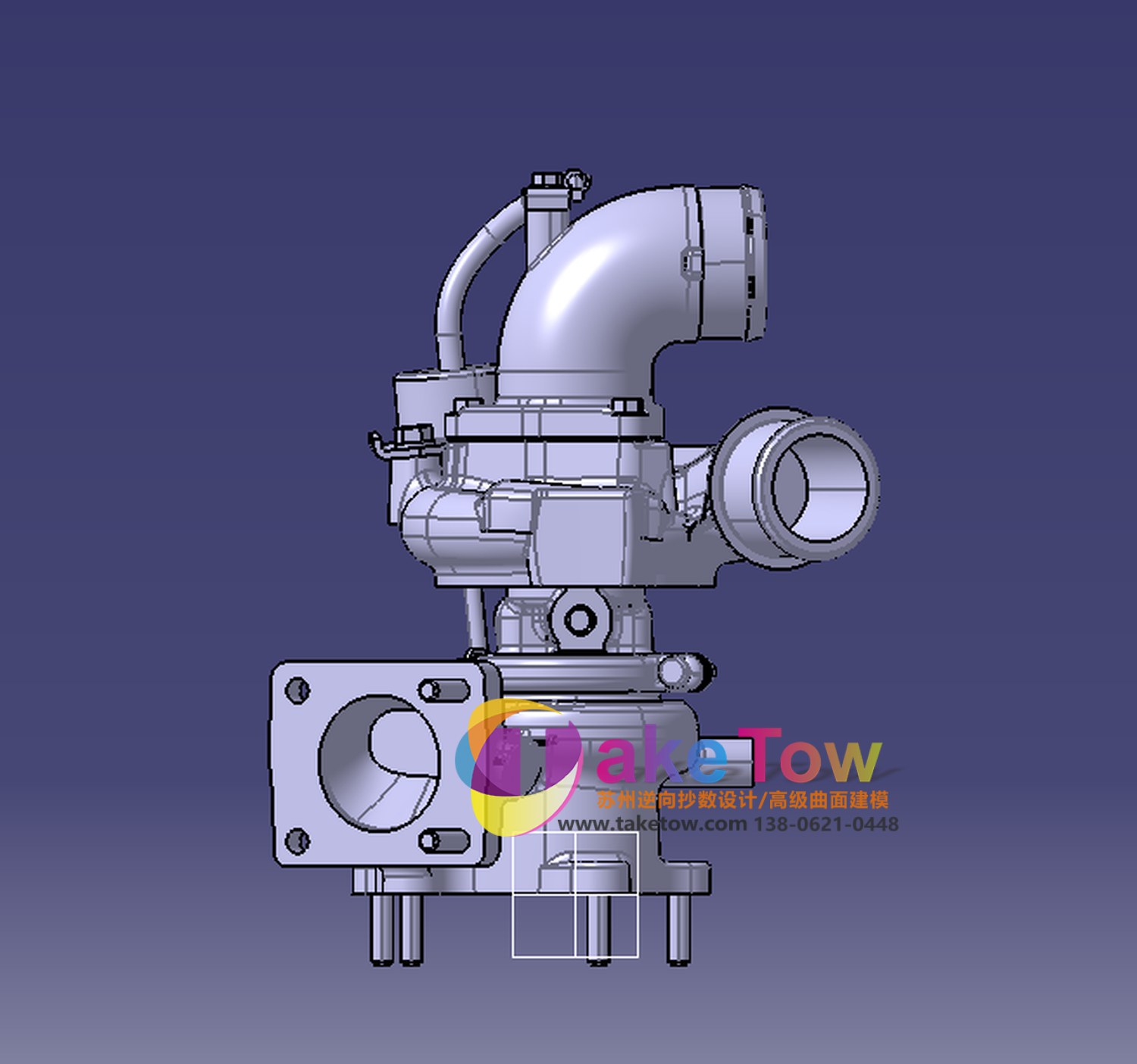

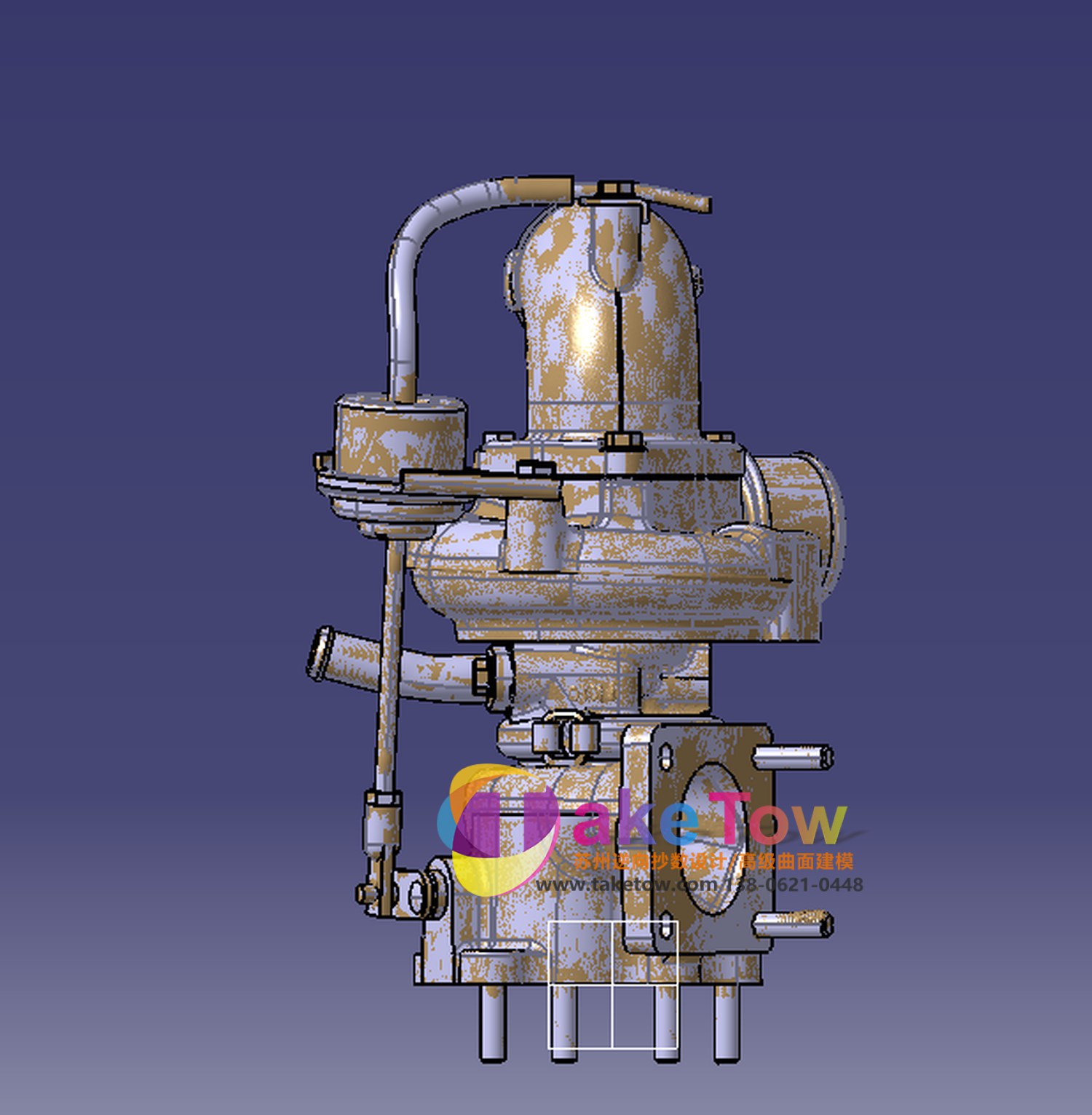

进气歧管、空滤壳、谐振腔，排气歧管、三元壳体、消声器外壳、尾喉，散热器、中冷器壳体、水泵壳体、水管接头、膨胀水壶。 内部流道复杂，卡尺伸不进去也测不准，这类得上三维扫描加工业 CT。

动力与传动壳体

发动机缸盖与壳体、油底壳、变速箱壳体、离合器壳体，电车的电机壳体、减速器壳体。

小类高频件

空调 HVAC 壳体、风道、出风口外壳，线束护壳、橡胶管、密封条断面，后视镜外壳与底座，各类冲压小支架、垫片、安装固定件。

二、现场怎么扫

汽车件大都在车间扫，环境光不稳定，设备搬过去就得干活。我们用 450nm 蓝光结构光，抗环境光干扰比红外方案稳。整车或者白车身这种大件，单站拼接会累积误差，得配摄影测量做全局控制，把误差压在可接受范围。

黑色内饰件是个老问题。黑色吸光，信号衰减，扫出来要么丢细节要么出空洞。常规处理是高照度加长曝光——光源强度提到常规 1.5 倍，单次曝光从 0.2 秒延到 0.5 秒，实测能把黑色塑料件的精度从 ±0.03mm 拉到 ±0.008mm。有些高端车型供应商明令禁止喷粉，那就走免喷粉方案，靠设备本身的曝光策略补。

镀铬、亮黑这类高反光面，要么喷显影剂把反射率压到 30% 以下，要么把扫描入射角调到 45°±5° 避开垂直入射，看客户能不能接受喷粉。

薄壁软胶件和薄金属弹片，扫描时受力会变形，必须先上工装固定，建模时再做回弹补偿。这一步省不得，省了的后果是装车对不上。

三、最难的一关：装配公差

曲面扫得再漂亮，装配对不上就是废数据。只扫单件实物直接拿去开模，组装时大概率出间隙、卡扣不顺——这是汽车逆向最常见的翻车点。

我们的做法是逆向完先做装配公差校核。配合公差控制在 0.03mm 以内，卡扣、止口、装配面单独建特征，不跟着曲面一起糊过去。改装件还要复核与车身的间隙面差，拿到数据再谈开模。

网格封装用泊松重建生成水密网格，弦高误差控制在 0.01~0.02mm；外观件曲面按 G2 连续做。点云里但凡留个大空洞没补，拟合出来的曲面必扭曲，所以补扫这一步我们卡得很严。

四、最后交什么

三维数据：STEP(AP242)、IGES、Parasolid X_T，按客户软件给；网格给 STL（二进制用于逆向与质检，ASCII 用于 3D 打印）；原始 PTS 点云一并打包。要改的话可以给 SolidWorks SLDPRT 或 UG PRT 原生格式。

图纸与报告：2D 工程图 PDF / DXF，含尺寸标注、公差和表面粗糙度，可带 GD&T 形位公差；三维全尺寸检测报告给彩色偏差云图（绿是合格，红蓝是过切欠切），附平面度、圆度、位置度、同轴度这些指标。

时效上，简单小件 1 个工作日出全套文件，复杂件或多曲面件 2~5 个工作日，加急可以 4 小时先出 STL。

五、几句实在话

外观专利、结构专利的复制件，权属要客户自己确认清楚，我们只对来样负责。安全件（气囊、制动本体这类）只做几何测绘，材料、热处理、性能验证不在我们范围内，也不能凭扫描数模直接替代原厂件。

常见问题

问：只有一个实物件，没有图纸，能直接开模吗？ 能，但我们建议先做装配公差校核。单件数据直接开模，装车出间隙的概率很高。

问：黑色内饰件一定要喷粉吗？ 不一定。多数情况靠高照度长曝光能直扫。客户不允许喷粉的话，我们走免喷粉方案。

问：改装包围怎么保证跟车身对得上？ 扫的时候把车身配合面一起扫进去，建模后复核间隙面差，数据对得上再开模。

问：交的文件能直接上 CNC 吗？ 给 STEP / X_T / IGES 可以直接编程。只给 STL 不行——STL 只有三角面片，CAM 识别不了孔、槽、平面。
