机器人零部件外壳制作｜设备外壳手板的加工要点

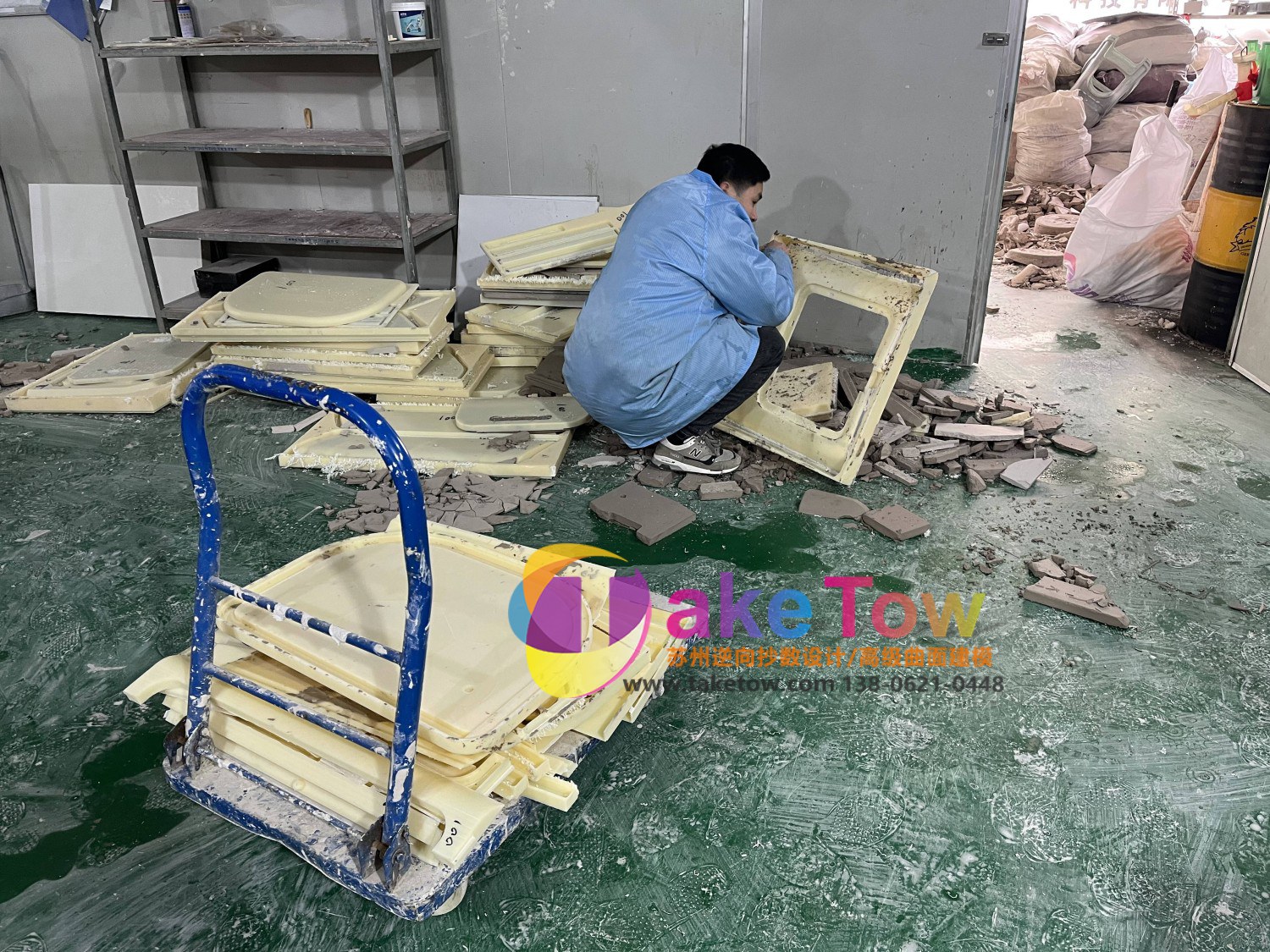

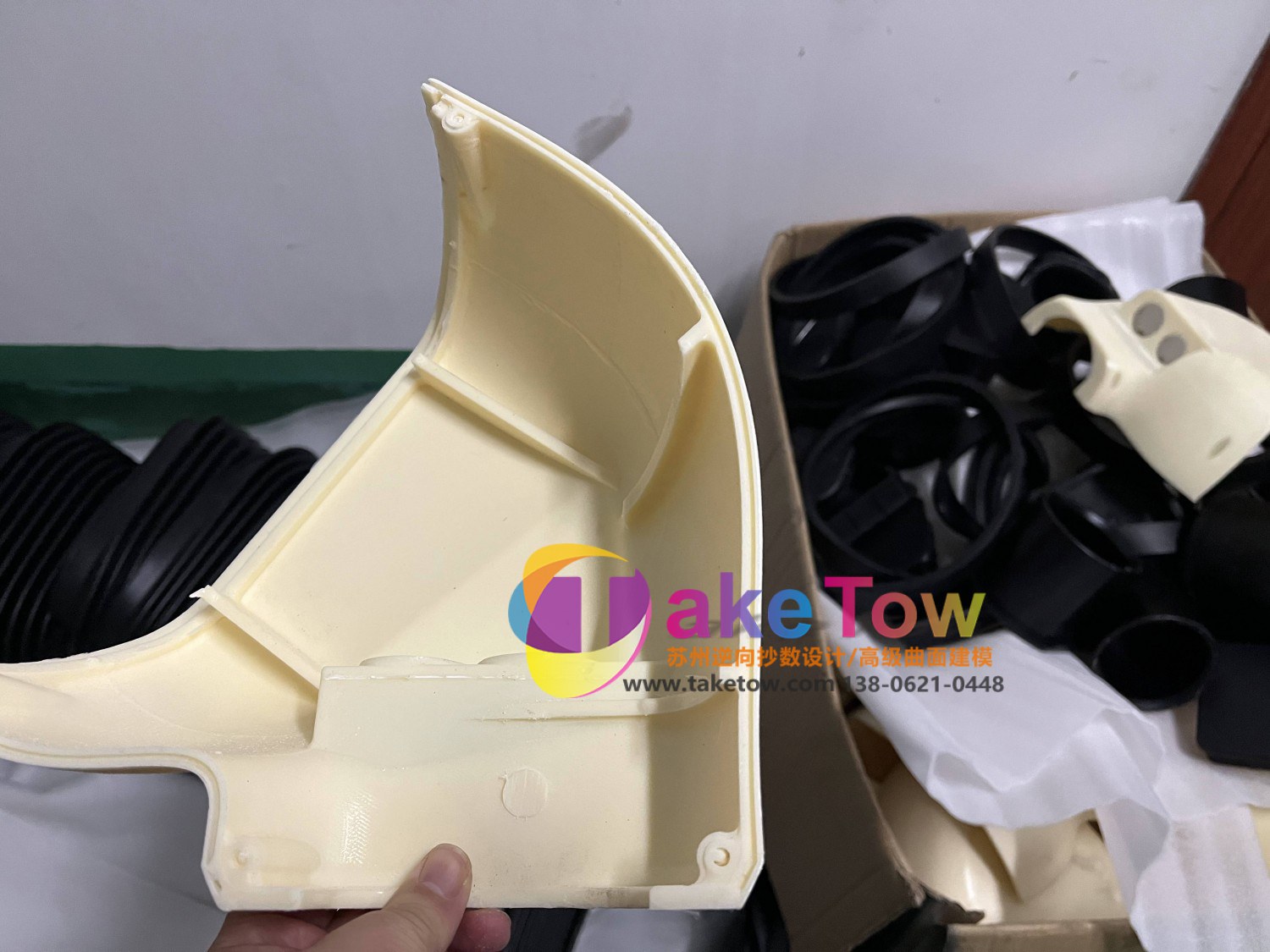

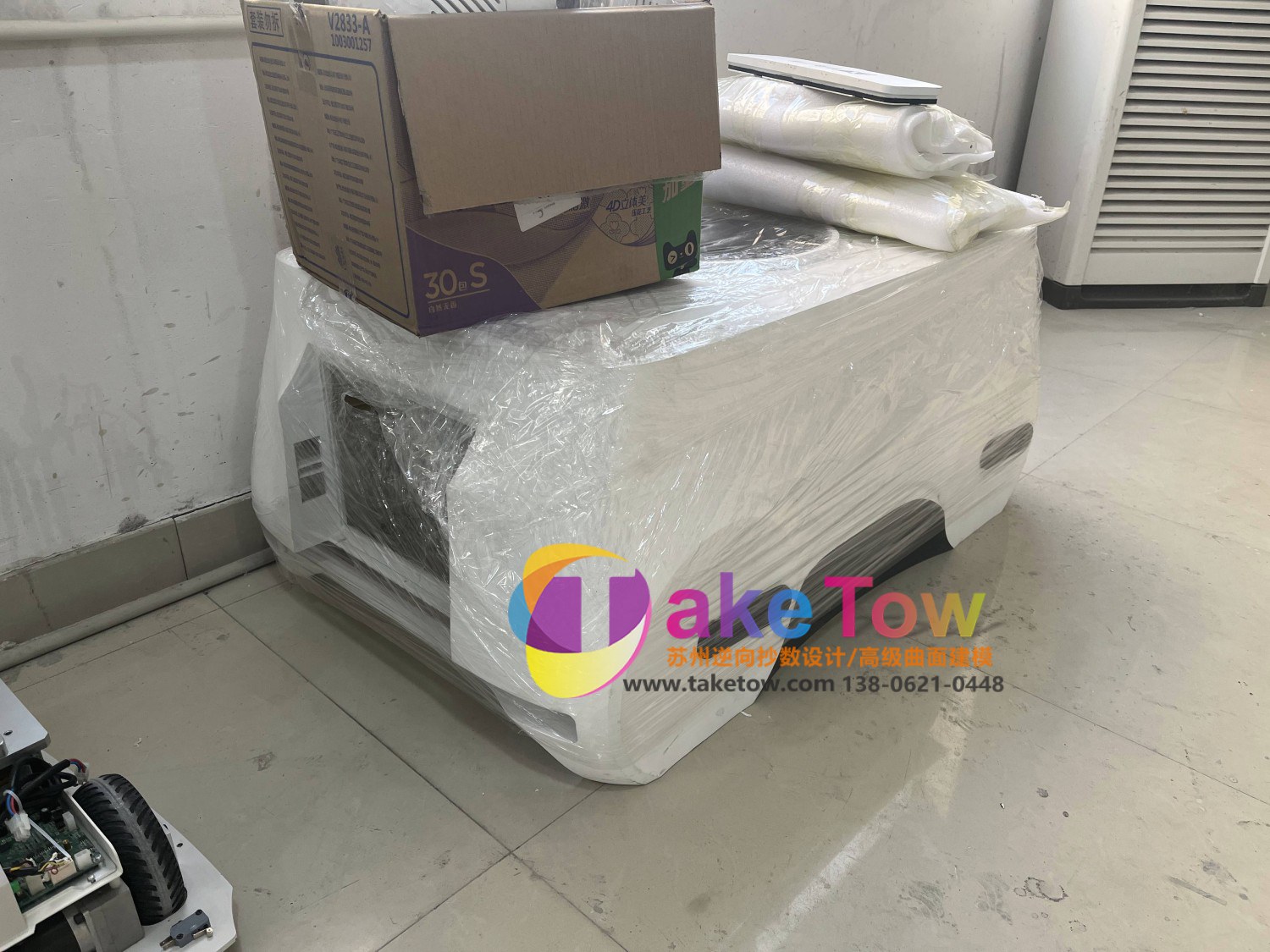

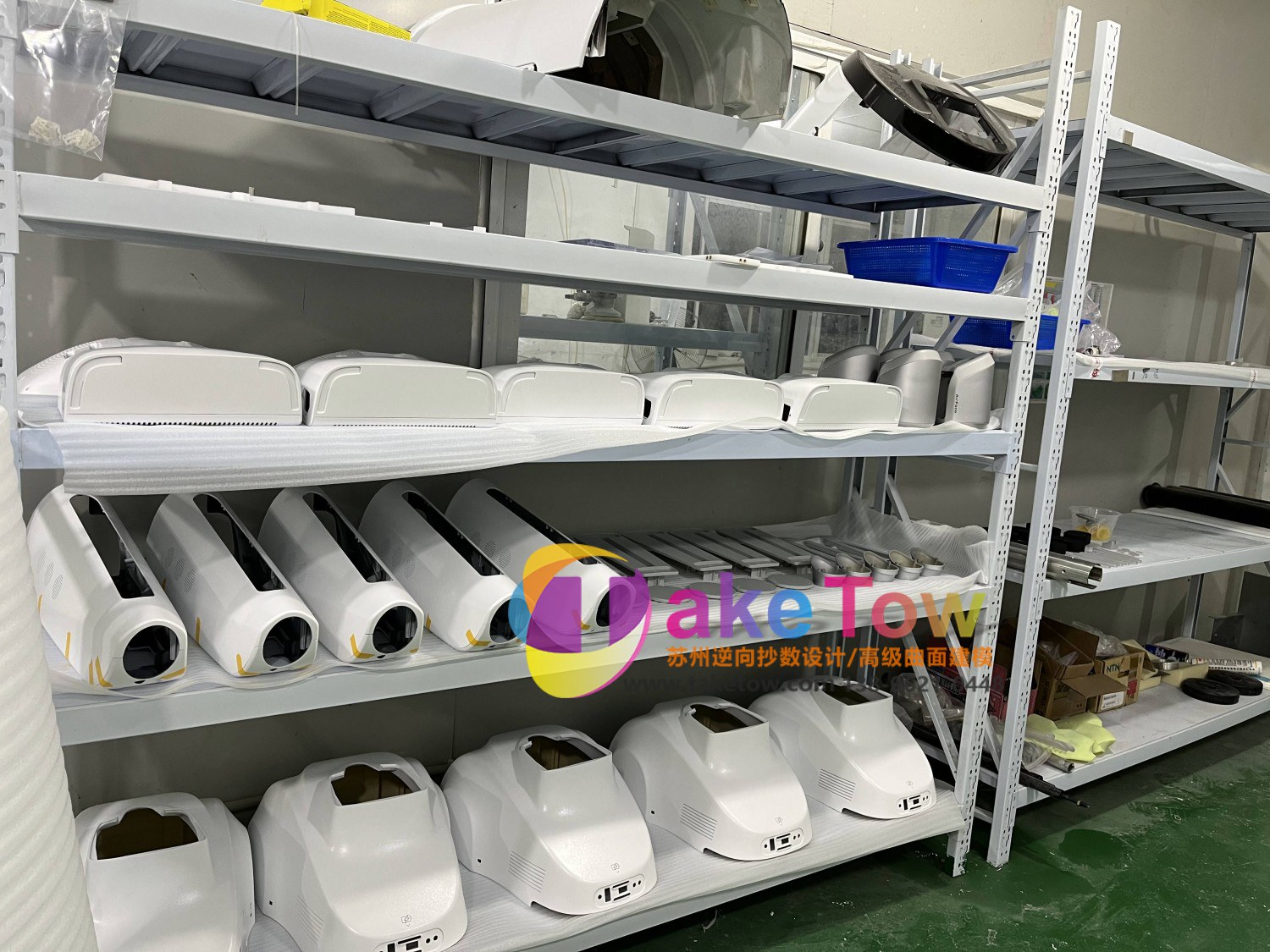

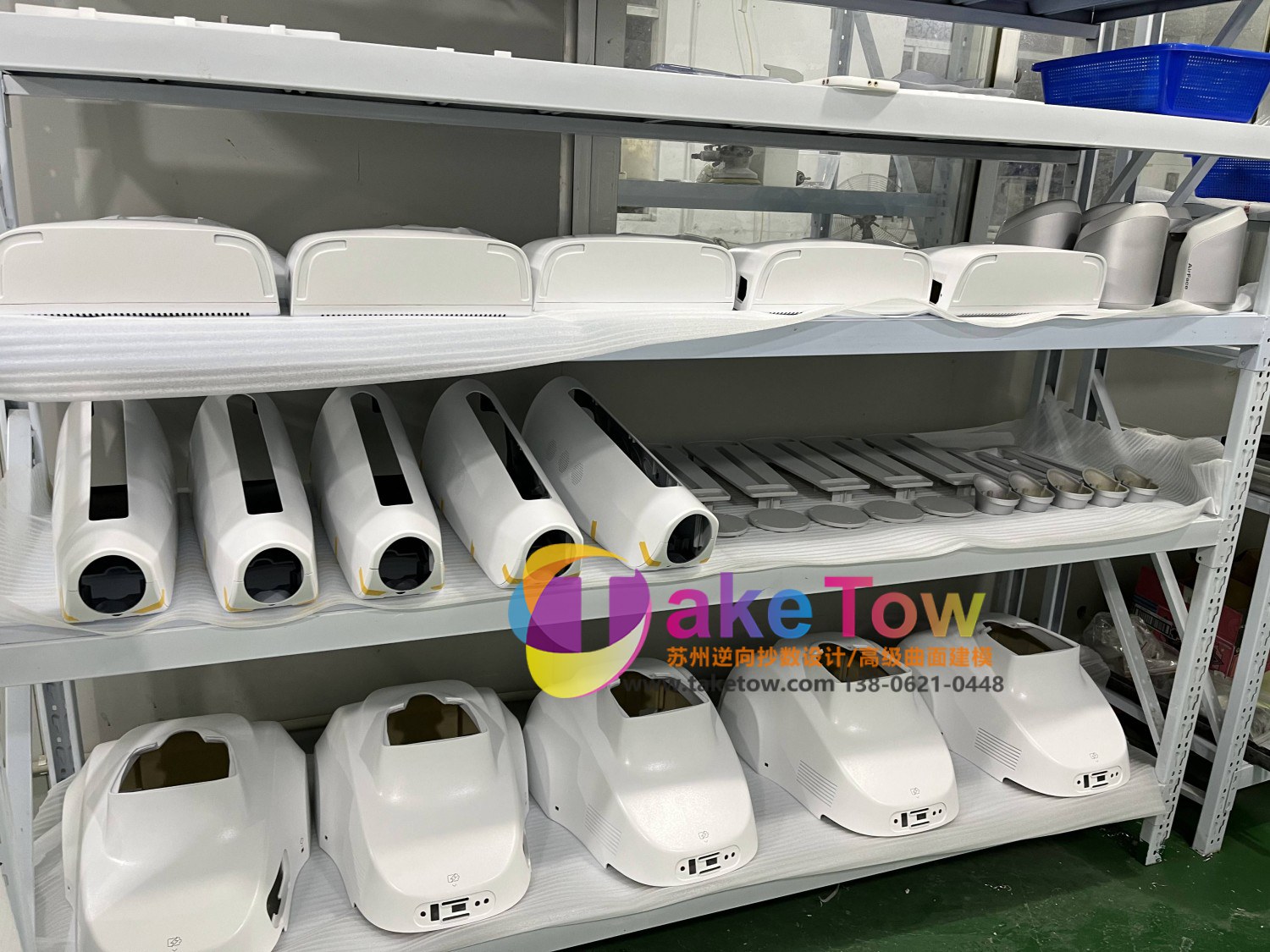

机器人设备的外壳件，要求跟消费类不一样——精度要够装配、强度要够用、外观也要 过得去。这一组是机器人零部件外壳的手板加工实例。

设备外壳手板的要求

机器人、自动化设备这类工业产品的外壳手板，跟消费电子手板的需求差别明显：

**装配优先于外观**。设备外壳首先要装得起来——电机、减速机、线束、传感器都要 装进去，孔位和配合面必须准。外观差点可以后补，装不上全废。

**强度要能验证**。设备外壳可能要承受一定载荷（吊装、碰撞、自重），手板件要 能承受装配操作，有的还要做简单测试。这就不能选太脆的材料。

**尺寸跨度大**。设备件小到几十毫米的连接块，大到几百毫米的壳体都有，工艺 要分开选。

**数量少**。设备手板通常就是一两件（做样机用），不像消费产品一次做几十件。

工艺选择

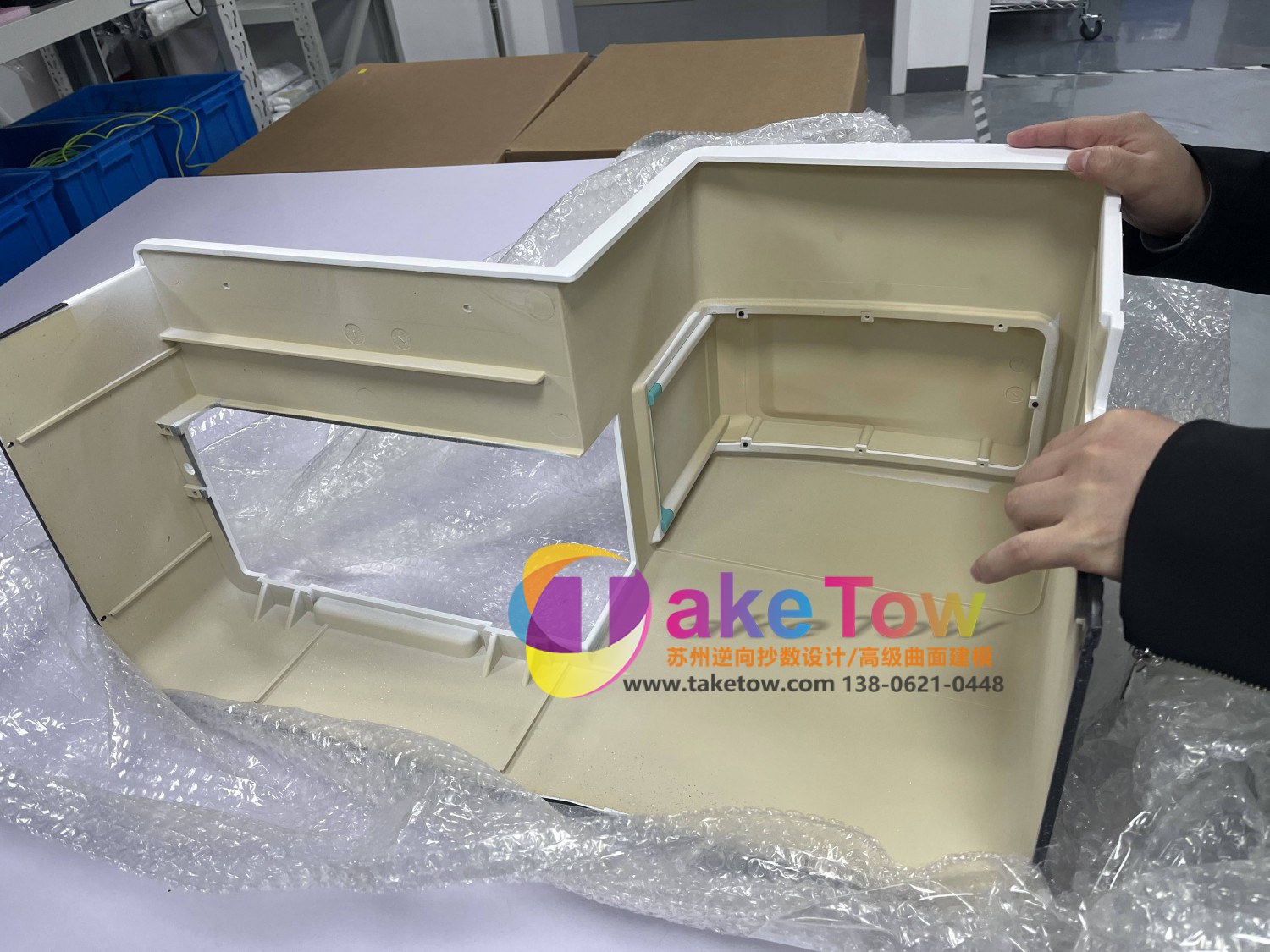

**大壳体**：CNC 加工（ABS、代木、铝）或者钣金折弯（见钣金那篇）。如果外壳 本来就是钣金件设计，直接钣金做手板最真实——用跟量产一样的工艺，装配验证才 有意义。

**复杂内部结构件**：3D 打印。连接件、支架、线槽这些形状不规则的件打印快。

**透明/观察窗**：亚克力 CNC 或者透明树脂打印。

**金属受力件**：铝或者钢 CNC 加工。

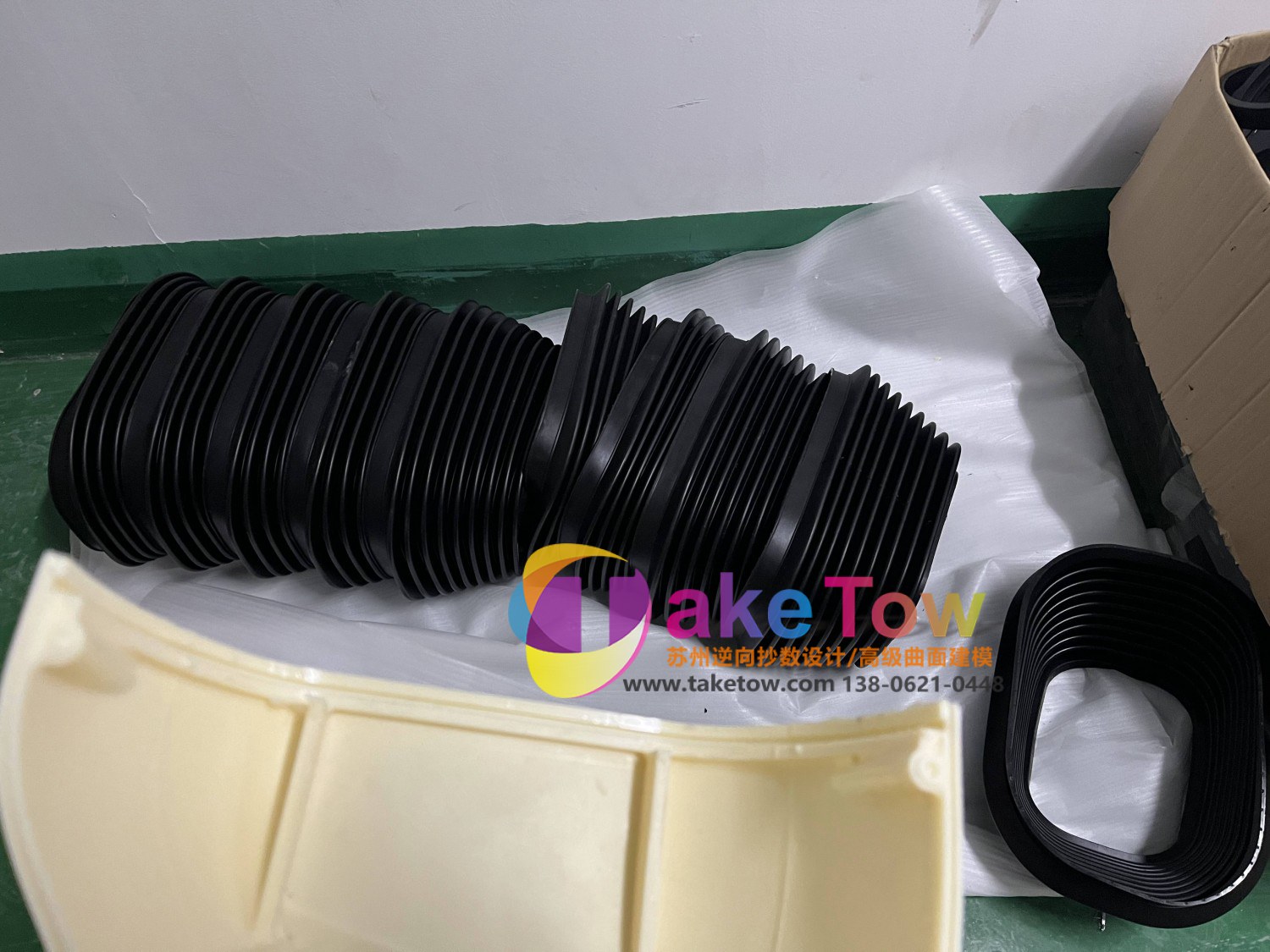

**软胶件（减震垫、密封条）**：软胶树脂打印或者硅胶复模。

加工要点

**基准统一**。设备外壳件多，各件的孔位都是相互关联的。加工前先确认装配 基准，所有件按同一基准加工，装配时才对得上。这一点在数模阶段就要定好。

**孔位精度**。安装孔（电机座孔、轴承孔、螺纹孔）是精度重点。加工时用合适的 刀具和工艺（钻孔+铰孔或者镗孔），孔位公差按要求控制。重要孔位加工后实测 记录。

**配合面平整度**。装配面（比如两个壳体的结合面）的平整度影响密封和安装。 CNC 铣面能保证平整度，打印件和钣金件要检查变形。

**强度考虑**。手板材料（尤其打印件）强度有限，受力位置要考虑加强（加厚、 加筋、或者改用金属件）。做装配验证时如果件断了，不一定是设计问题，可能是 手板材料的问题——这个要分清楚。

装配验证

手板做出来之后，我们建议做一次**实物装配**——把电机、减速机等外购件装到 手板壳上，看能不能装、有没有干涉。这一步能发现数模上看不出来的问题：

- 孔位偏差导致装不上 - 内部空间不够，线束塞不进去 - 装配顺序不合理（先装的件挡住后装的件） - 维修空间不够（螺丝刀伸不进去）

发现这些问题，改数模再加工，比等到开模后发现便宜得多。

我们也有扫描设备，可以扫装配后的状态，跟数模比对验证间隙和位置。

表面处理

设备外壳的表面处理一般比消费件简单，常见的是：喷砂（铝件阳极氧化前处理）、 阳极氧化（铝件）、喷塑/喷漆（钣金件和塑料件）、丝印（设备标识、警示标贴）。

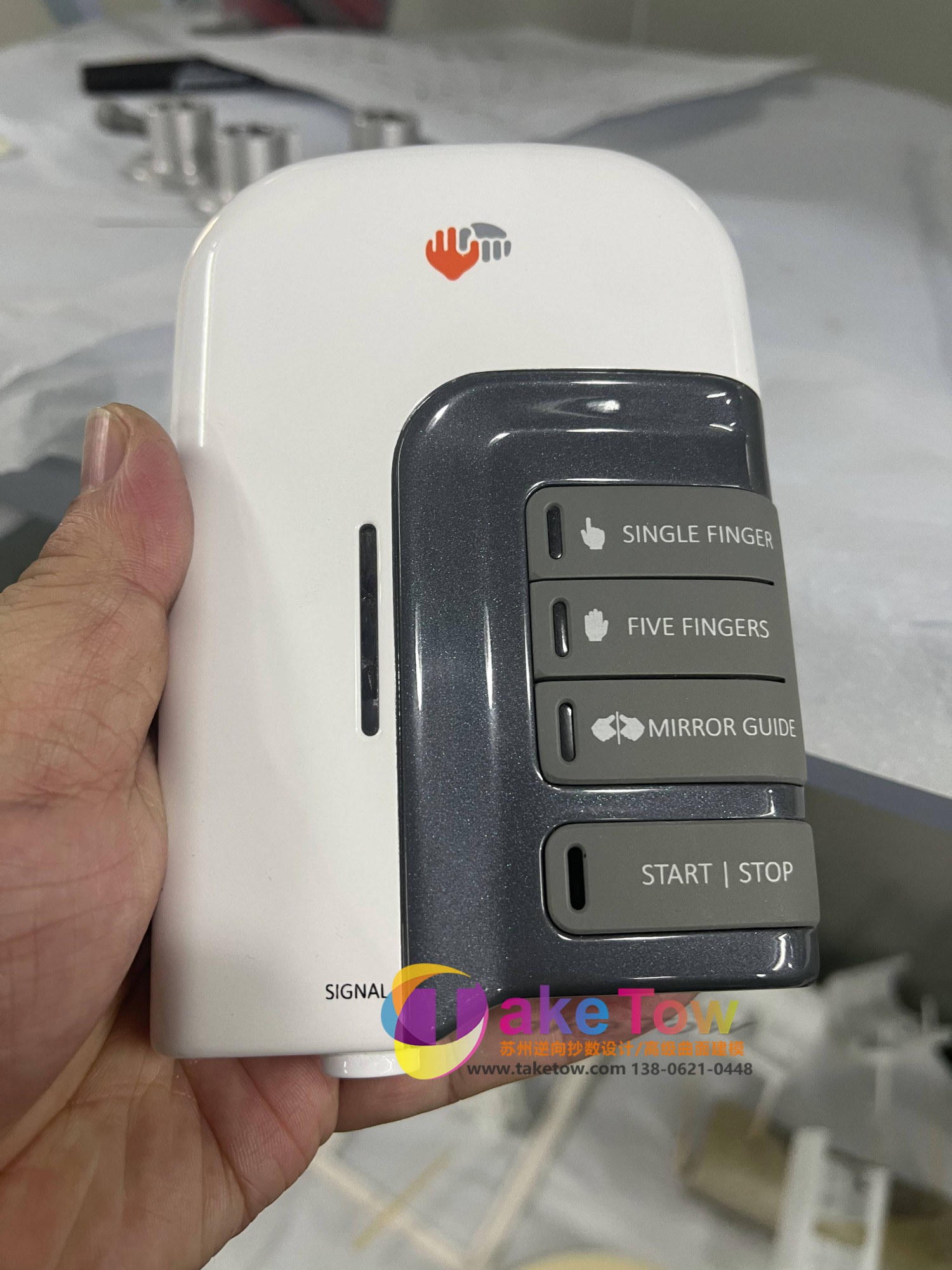

设备件经常要做**丝印标识**——设备名称、接口标注、警示标志。手板阶段做丝印 能验证标识位置和大小是否合适。

我们能做什么

从数模到手板：CNC 加工、钣金、3D 打印、复模、表面处理、丝印。实物装配验证 和扫描检测也能做。

只有实物没数模的设备外壳，走逆向抄数→建模→手板流程，我们做过多套设备外壳 的测绘和复制。
