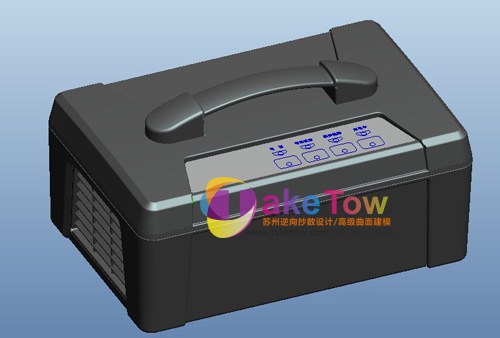

电动车大功率充电器结构设计

大功率充电器一发热就是几十瓦，外壳还得防雨防摔。散热开孔和防护密封天生打架， 这个项目的功夫全在平衡上。

这个项目难在哪

电动车充电器的工作场景很糙：楼下路边一放就是一整夜，下雨照样充；功率大，内部发热 集中；用户拎着走，跌落是家常便饭。外壳结构要同时做到三件事：热散得出去、雨进不来、 摔了不散架——这三件事在结构上是互相牵制的。

怎么拆件

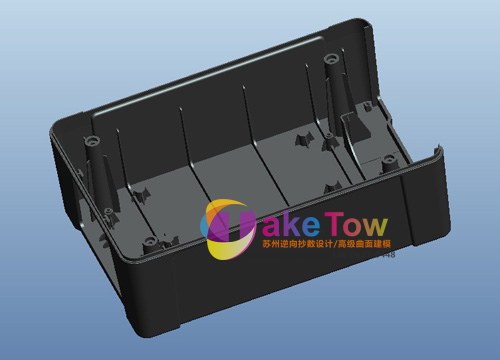

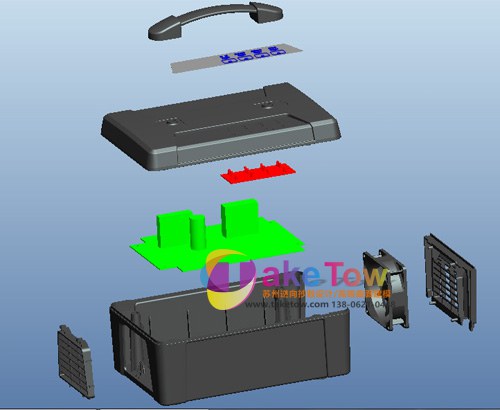

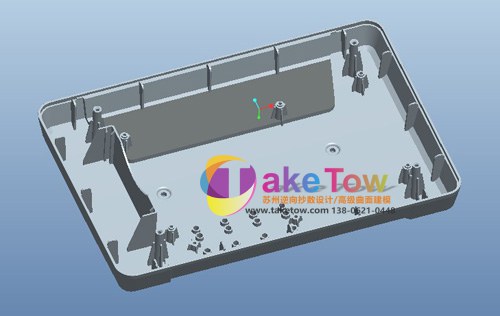

外壳分上盖、下壳、内部支架。上盖和下壳的对合面走水平分缝，密封条槽开在下壳上；内部 支架独立成件，板卡和变压器都锁在支架上，支架再与下壳固定——拆装时支架连着内部件 整体取出，维修不用在外壳里掏。

发热布局在拆件阶段就定了：发热最大的变压器和功率器件压在靠近壳体散热面的位置，热 路径最短。

关键结构怎么处理

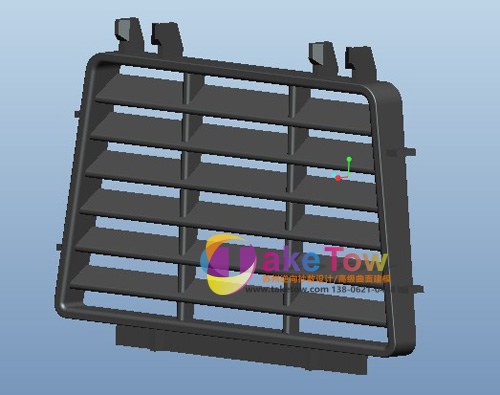

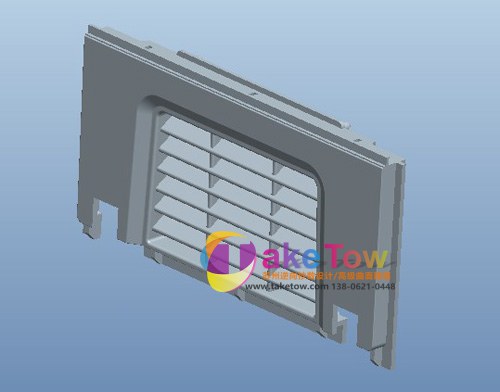

散热和防雨的矛盾用"开孔位置+挡水筋"化解。开孔集中在外壳侧面和底面——这两个面 淋雨时受水最少；每个开孔内侧加折弯挡水筋，水珠斜着溅进来也会被挡筋接住导流到壳底 泄水孔，不会滴到板卡上。

功率器件与壳体之间垫导热硅胶片，热量通过壳体外壁散出去，这部分不依赖开孔风冷。

防跌落靠三手：外壳四角加厚并做圆角过渡；内部件与支架之间垫缓冲垫，跌落冲击先由 缓冲垫吃掉；电源线出口做应力释放套，拽线不直接拉扯板卡焊点。

最后交了什么

三件数模、零件图、开孔与挡水筋布置图、导热件规格建议。这批结构后来按不同功率档位 衍生了三个尺寸段，共用一套密封思路。

同类的活还能怎么接

户外电源、充电桩适配器、防水控制器，都是"大功率+户外环境"的同类题。昆山、苏州 做电动车配件的工厂有结构需求，页尾电话直接联系。
