家用咖啡机结构设计｜CM-802整机装配与水

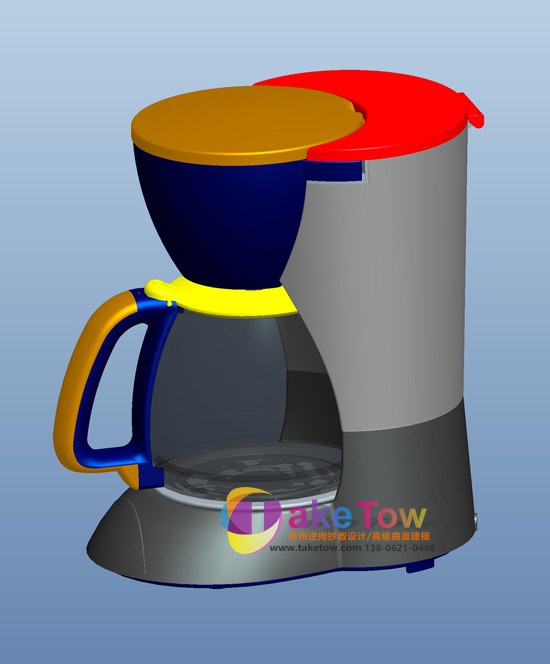

一整套 CM-802 咖啡机结构：下壳体、顶盖、水箱、手柄四大组件，装配关系全部在 数模里定死。这是苏州三维逆向抄数 REA 做过的结构设计项目。

这个项目难在哪

家用咖啡机的结构账很难算：整机零件数压不下来，成本就压不下来；但水路、蒸汽、电路 挤在小体积里，件数少不了。这个项目要在一个紧凑体积里把水箱、锅炉区、出液区布置开， 还要保证用户天天拆装水箱、移动手柄不出问题。

怎么拆件

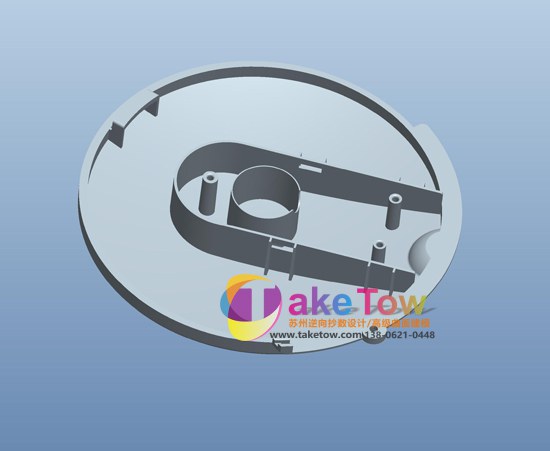

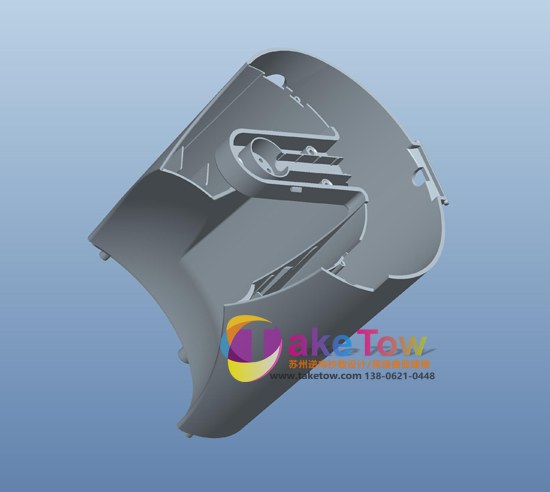

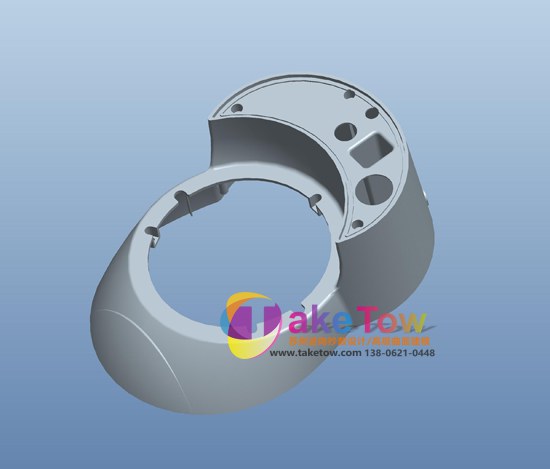

整机按装配层级拆：下壳体（承重件，带四角支撑和内部锅炉定位）、顶盖（外观件+蒸汽 通道）、水箱（独立抽拉组件）、手柄（独立组件，带连接转轴）。

装配顺序在数模里排好：内部件先装进下壳体，顶盖最后扣合。每个组件内部先自装配、再 与主机装配，组件之间只留一个接缝——这样产线可以并行组装，总装工时最省。

关键结构怎么处理

水箱与主机之间是重点。抽拉式水箱靠底部导向槽定位，插槽带自导向斜面，歪着放也能 滑正；水路接口处用锥面密封，靠水箱自重压紧，不用额外锁紧件。

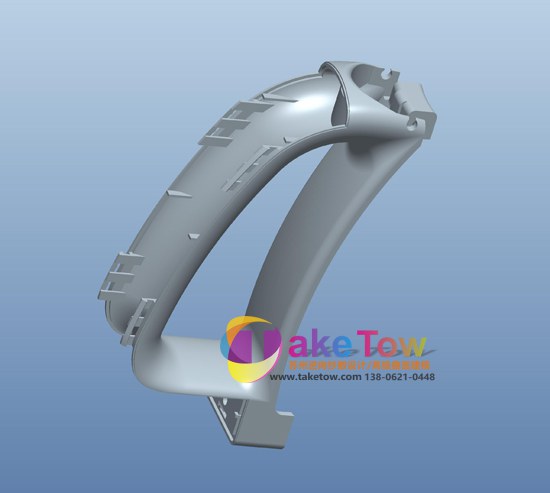

手柄是日用件，连接处用金属轴加塑料衬套：轴承担载荷，衬套消掉摩擦异响。手柄根部 预留了加强筋走向，注塑缩水痕引到非外观面。

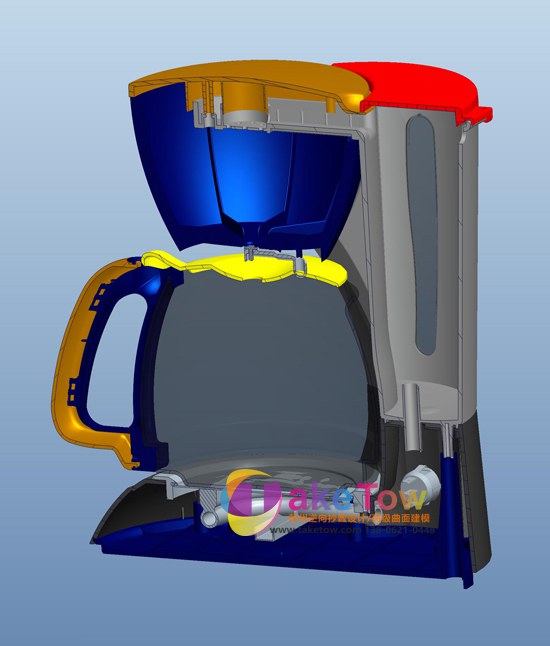

锅炉区的隔热在结构上解决：锅炉定位件与外壳之间留空气隔层，热量传到外壳之前先断一 程，外壳表面温度达标。

最后交了什么

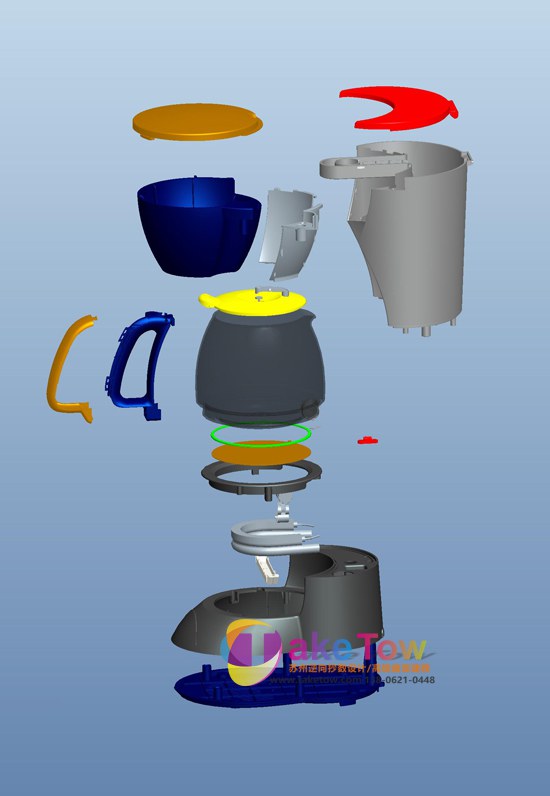

四大组件全套数模、总装爆炸图、组件装配顺序图、水路密封关键尺寸表。客户按这套数模 完成了开模和首批量产。

同类的活还能怎么接

滴滤机、半自动意式机、磨豆一体机，结构逻辑相似。苏州、无锡小家电厂的结构设计项目， 页尾电话可直接谈。
